Guida H210

Questa guida è specifica per il case H210 rilasciato nel 2019.  Questo modello di case può essere facilmente identificato controllando il Model# sul retro del case.

Nome Case Model #
H210 CA-H210B
H210i CA-H210i

Per questa guida, avrai bisogno dei seguenti elementi:

  • Un cacciavite Philips #1
  • Un modulo I/O superiore di ricambio per H210 (alias modulo USB)
  • (Consigliato) Un vassoio magnetico per parti o un organizzatore

Preparazione del case

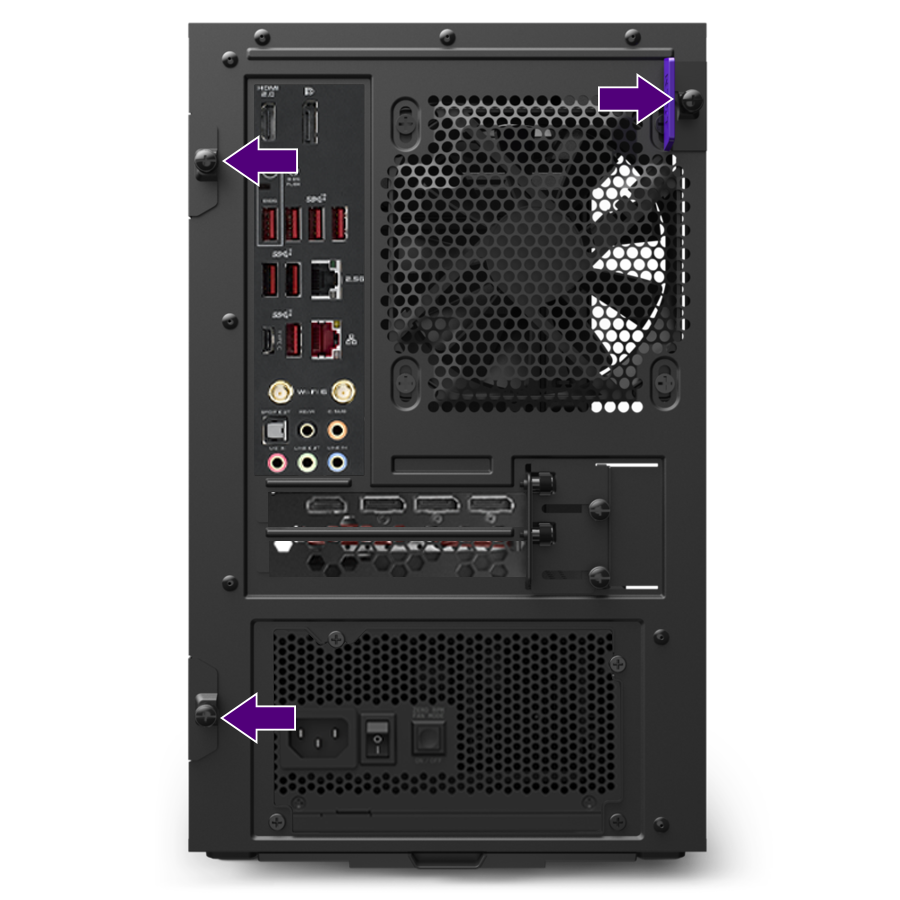

Per sostituire il modulo I/O superiore, inizia rimuovendo il pannello laterale in vetro temperato e il pannello laterale metallico allentando le viti sul retro del case come mostrato sotto.  Queste sono viti captive che rimarranno con il pannello.  Non tentare di rimuovere le viti.

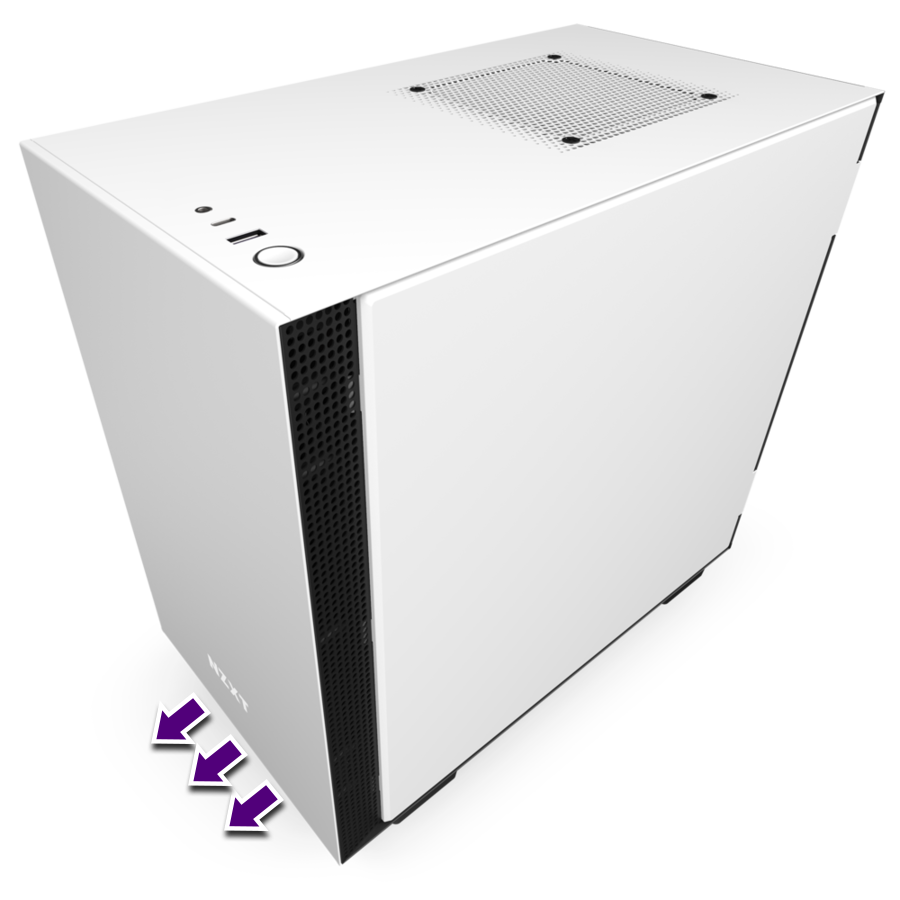

Una volta allentate le viti, rimuovi i pannelli e mettili da parte.  Per rimuovere il pannello frontale metallico, afferra il pannello dalla parte inferiore del bordo inferiore e tiralo con forza verso l'esterno.  Il pannello è fissato a frizione e dovrebbe staccarsi con un po' di forza.

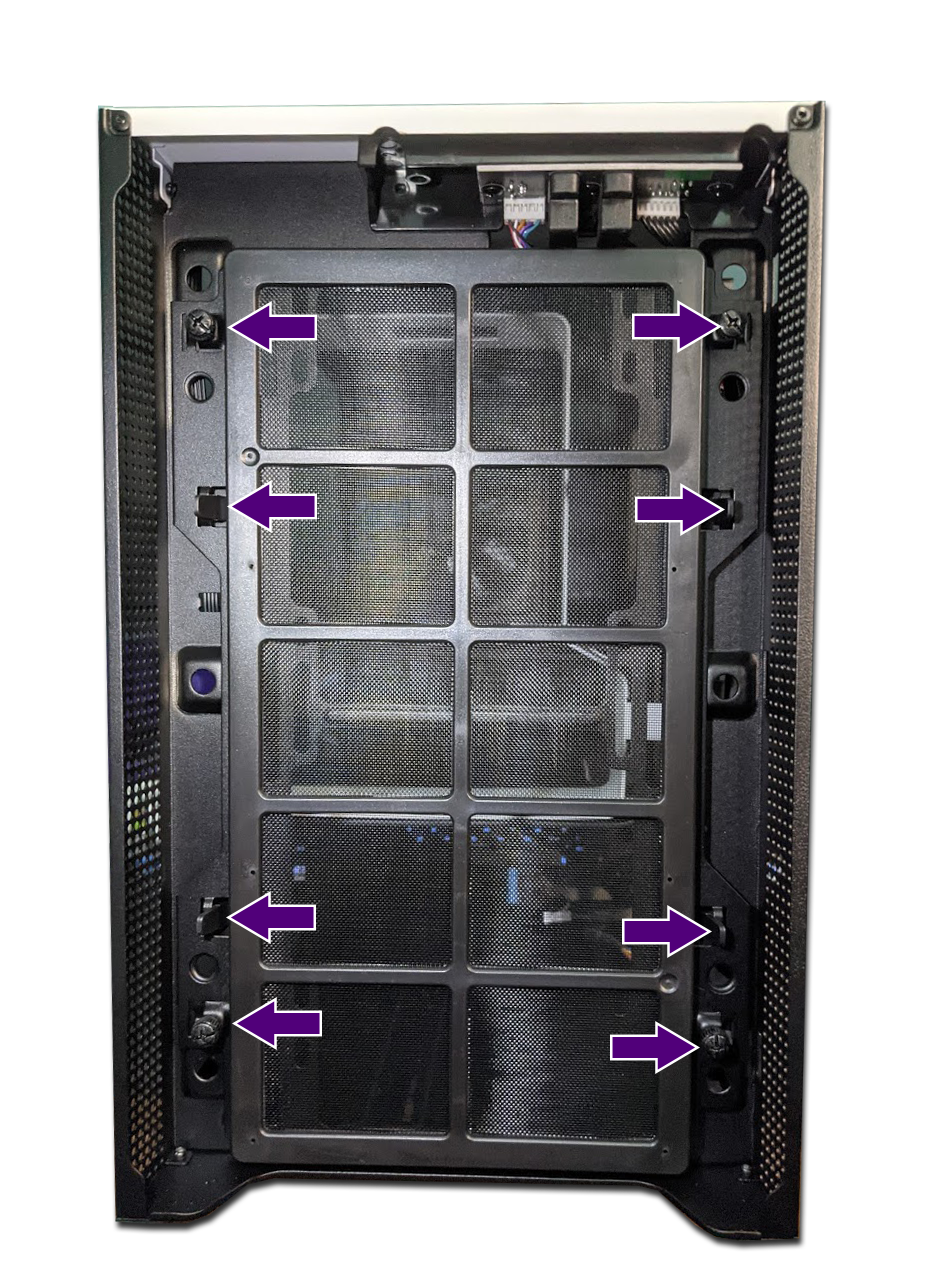

Dopo aver rimosso il pannello frontale metallico, sarà necessario rimuovere il filtro aria frontale e il supporto radiatore frontale per avere pieno accesso al modulo.  Il filtro aria frontale è tenuto con clip di plastica mentre il supporto sarà fissato con viti a pollice captive.

  • Se stai usando un radiatore montato frontalmente, è consigliato svitare il radiatore dal supporto prima di rimuovere il supporto per evitare di danneggiare i tubi di collegamento.
  • Se stai usando ventole montate frontalmente, è sicuro rimuovere il supporto senza rimuovere le ventole.

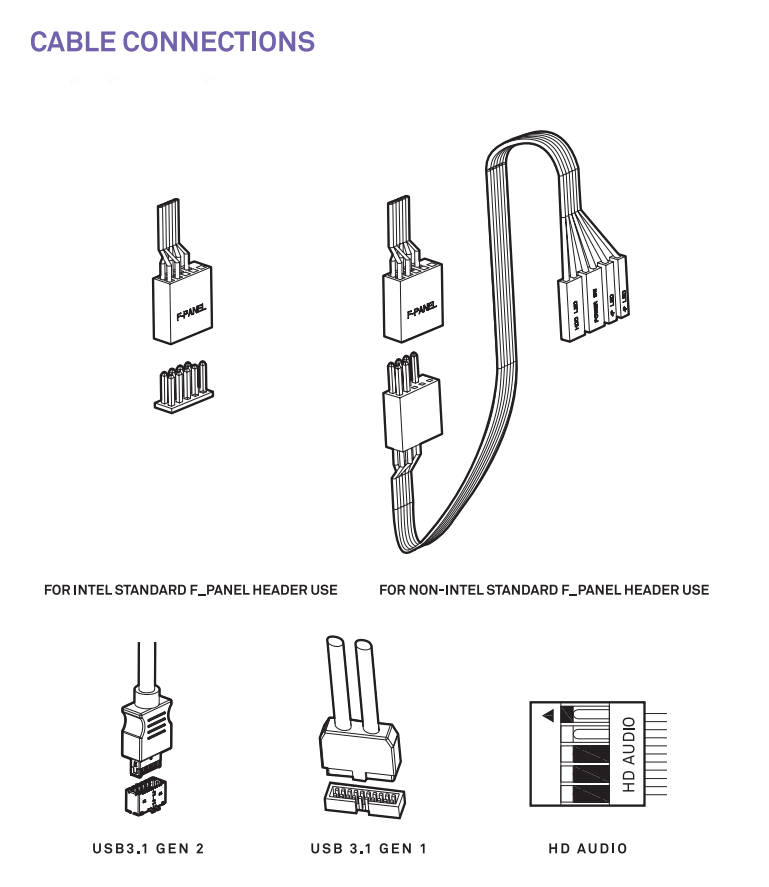

Con il filtro aria frontale e il supporto radiatore frontale rimossi, ora avremo pieno accesso al modulo I/O frontale.  A questo punto è consigliato scollegare il modulo I/O frontale prima di rimuovere il modulo dal case.  Tutti i case della serie H210 utilizzeranno le seguenti connessioni:

  • F_PANEL
  • HD_AUDIO
  • USB 3.1 Gen 1 Interno (connettore a 19 pin)
  • USB 3.1 Gen 2 Interno (Type-E reversibile)


Rimozione del modulo USB del pannello frontale

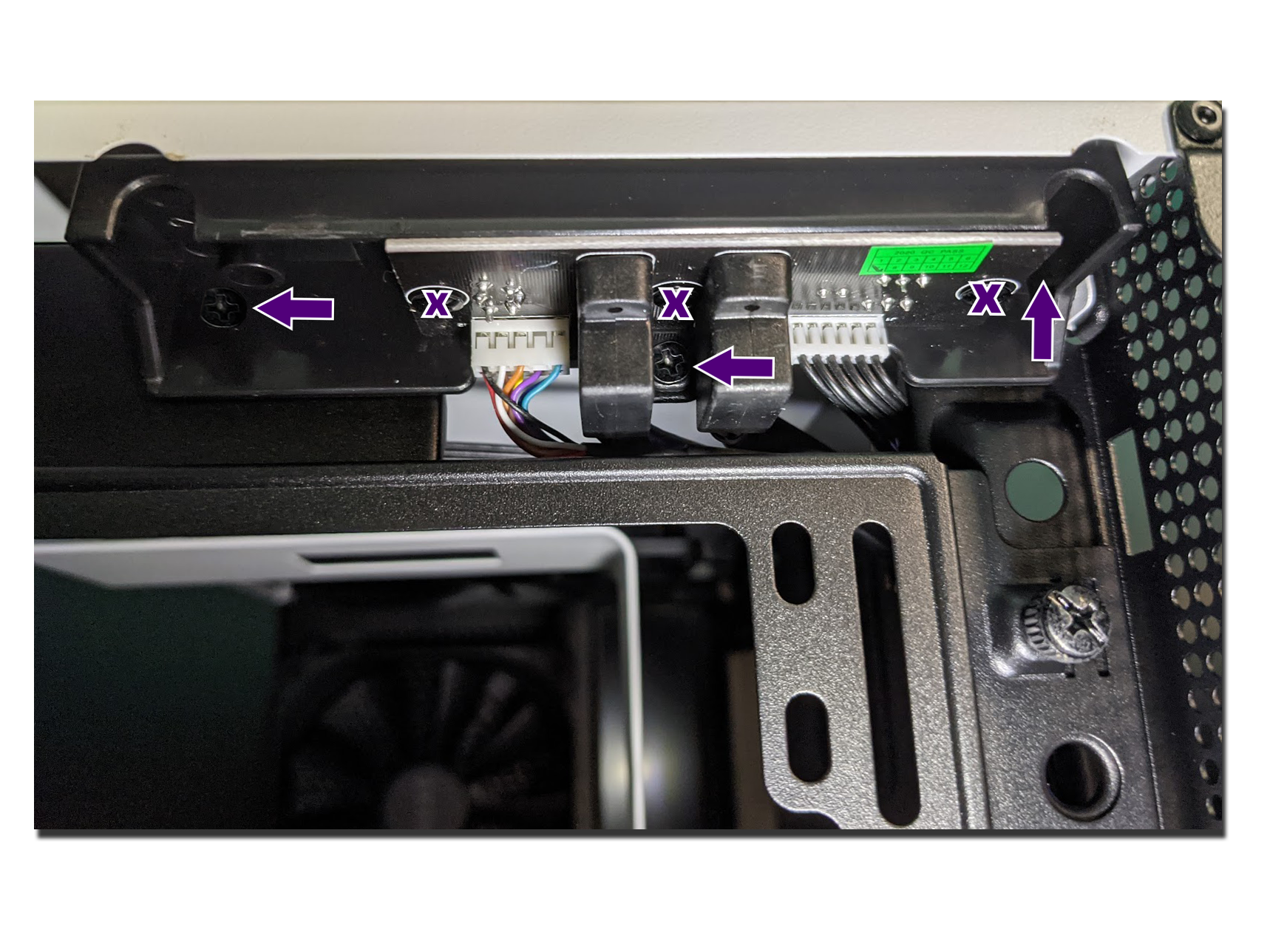

Il modulo I/O del pannello frontale si trova nell'angolo in alto a destra del case come mostrato sotto.  Per rimuovere il modulo, rimuovi le tre viti indicate dalle frecce qui sotto.  Non rimuovere le tre viti contrassegnate con una X.Screws.png

Per installare il modulo di ricambio, segui le istruzioni sopra in ordine inverso.
