Nous avons appris qu'en raison d'une erreur d'assemblage de certains de nos récents boîtiers H1 V2, certaines unités achetées avant mai 2022 peuvent avoir été livrées avec le ventilateur AIO inclus installé dans la mauvaise orientation, où le ventilateur est installé comme une prise d'air au lieu d'une prise d'air . Cette erreur d'assemblage peut entraîner une légère baisse des performances thermiques, mais elle peut être facilement ajustée sans qu'il soit nécessaire de la remplacer.
Cet article détaillera comment réorienter le ventilateur dans la configuration prévue. Pour ce faire, tu auras besoin des éléments suivants :
- A Tournevis Phillips #1 (PH1)
- Une surface de travail plane et sans électricité statique
Démontage des panneaux latéraux et du couvercle du H1 V2

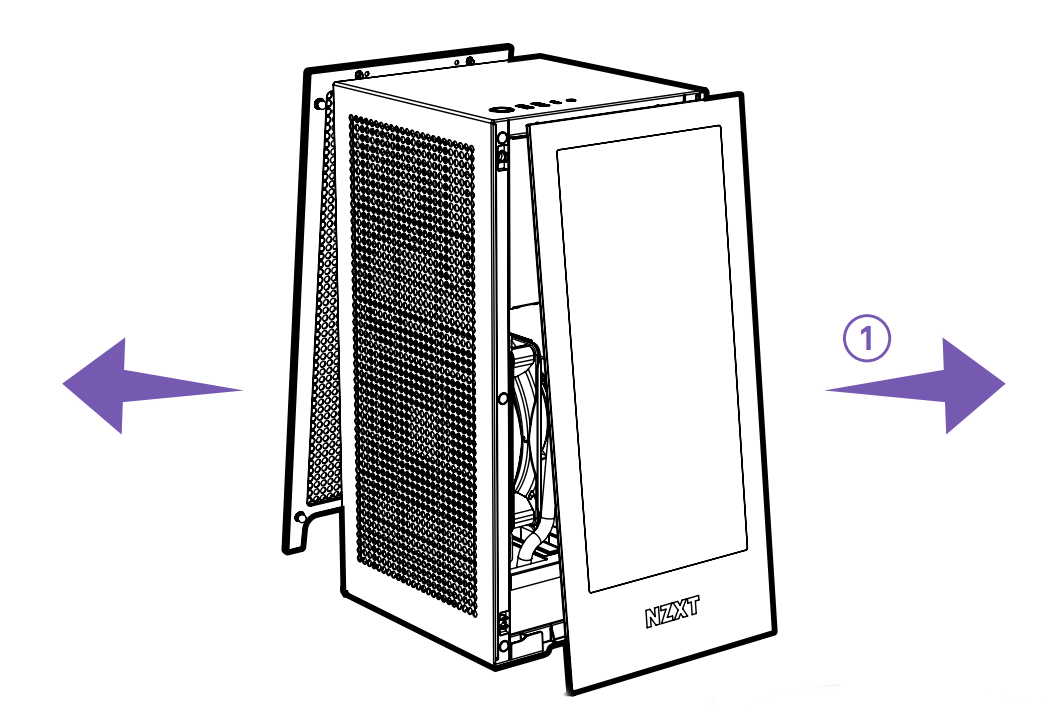

Pour commencer, mets le boîtier H1 V2 à la verticale afin de pouvoir retirer en toute sécurité le panneau avant en verre et les panneaux arrière ventilés. Ils peuvent être retirés en saisissant le panneau par le bas du boîtier et en le tirant vers l'extérieur. Les panneaux du boîtier sont ajustés par friction à l'aide de joints à rotule, qui doivent se libérer en tirant modérément comme indiqué dans le schéma ci-dessous.

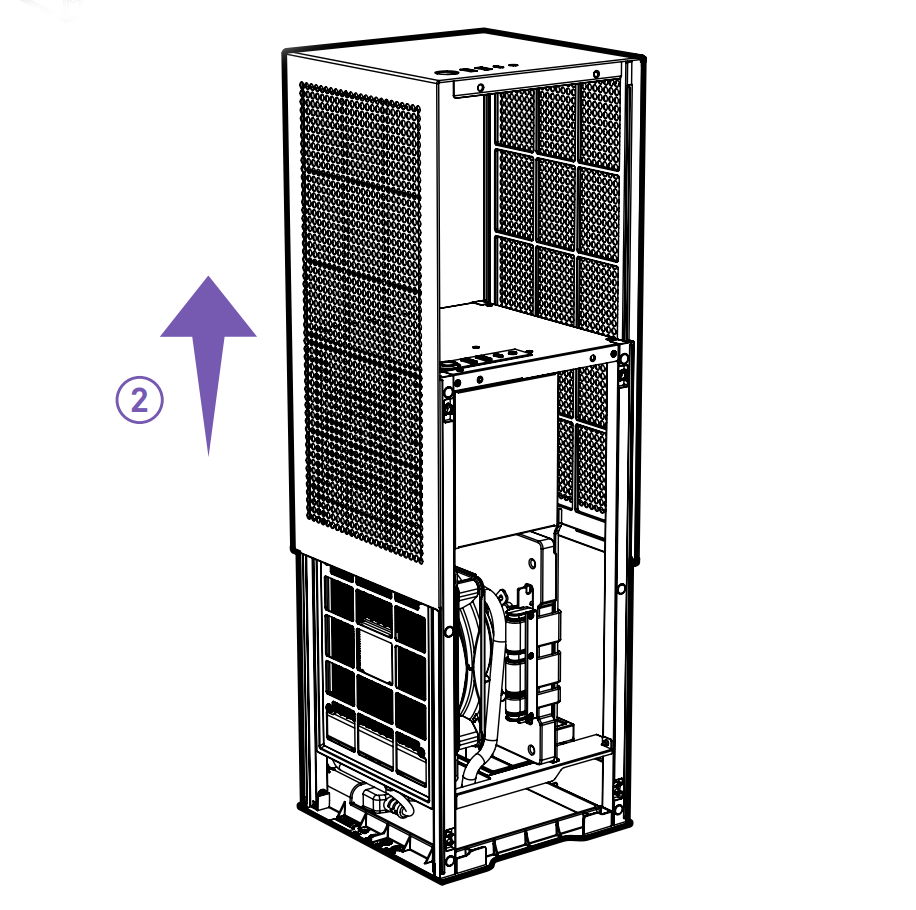

À partir de là, le couvercle supérieur devrait maintenant être déverrouillé et glissera facilement vers le haut pour révéler le châssis du boîtier.
Accès au ventilateur AIO

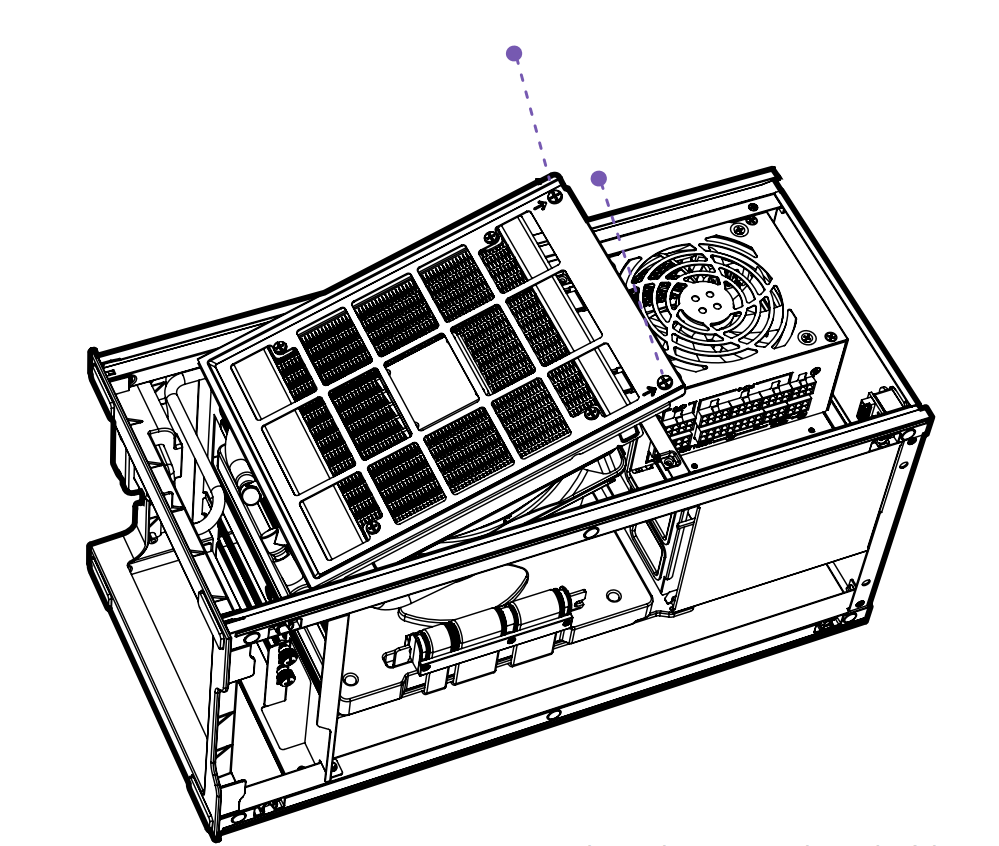

Une fois les panneaux du boîtier retirés de ton H1 V2, nous devrions maintenant pouvoir accéder facilement au support de montage de l'AIO. Place le boîtier H1 V2 sur le côté, la pompe/radiateur AIO vers le haut, puis repère les deux vis marquées de flèches sur le support de montage AIO, comme indiqué sur le schéma ci-dessous.
À l'aide de ton tournevis, desserre les deux vis jusqu'à ce que le support de montage AIO puisse s'ouvrir librement et révéler le ventilateur AIO.

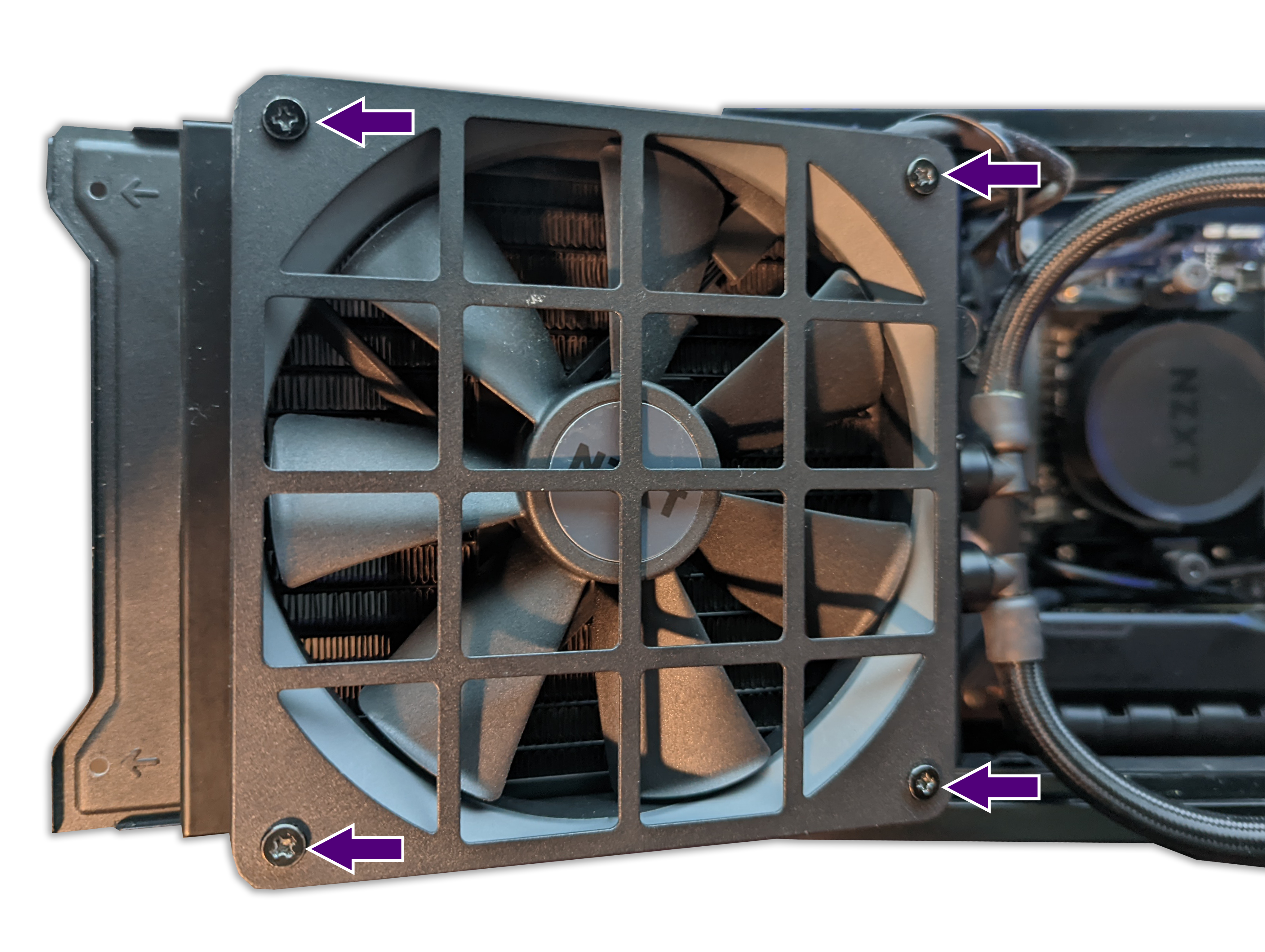

Si ton ventilateur correspond à la photo ci-dessous avec le côté ouvert du ventilateur avec l'autocollant gris du logo NZXT visible, il s'agit alors d'un ventilateur mal installé et qui doit être réorienté.Si ton ventilateur ne pas correspond à l'image ci-dessous, saute cette étape.
Cela te permettra de faire basculer la trappe d'accès à l'AIO pour révéler le ventilateur situé de l'autre côté de ton radiateur. Tu verras le ventilateur AIO avec le logo gris NZXT pointé vers le haut, ce qui signifie que le ventilateur est en position d'échappement. Pour résoudre ce problème, retire les quatre vis qui maintiennent le ventilateur sur le radiateur, comme indiqué ci-dessous.

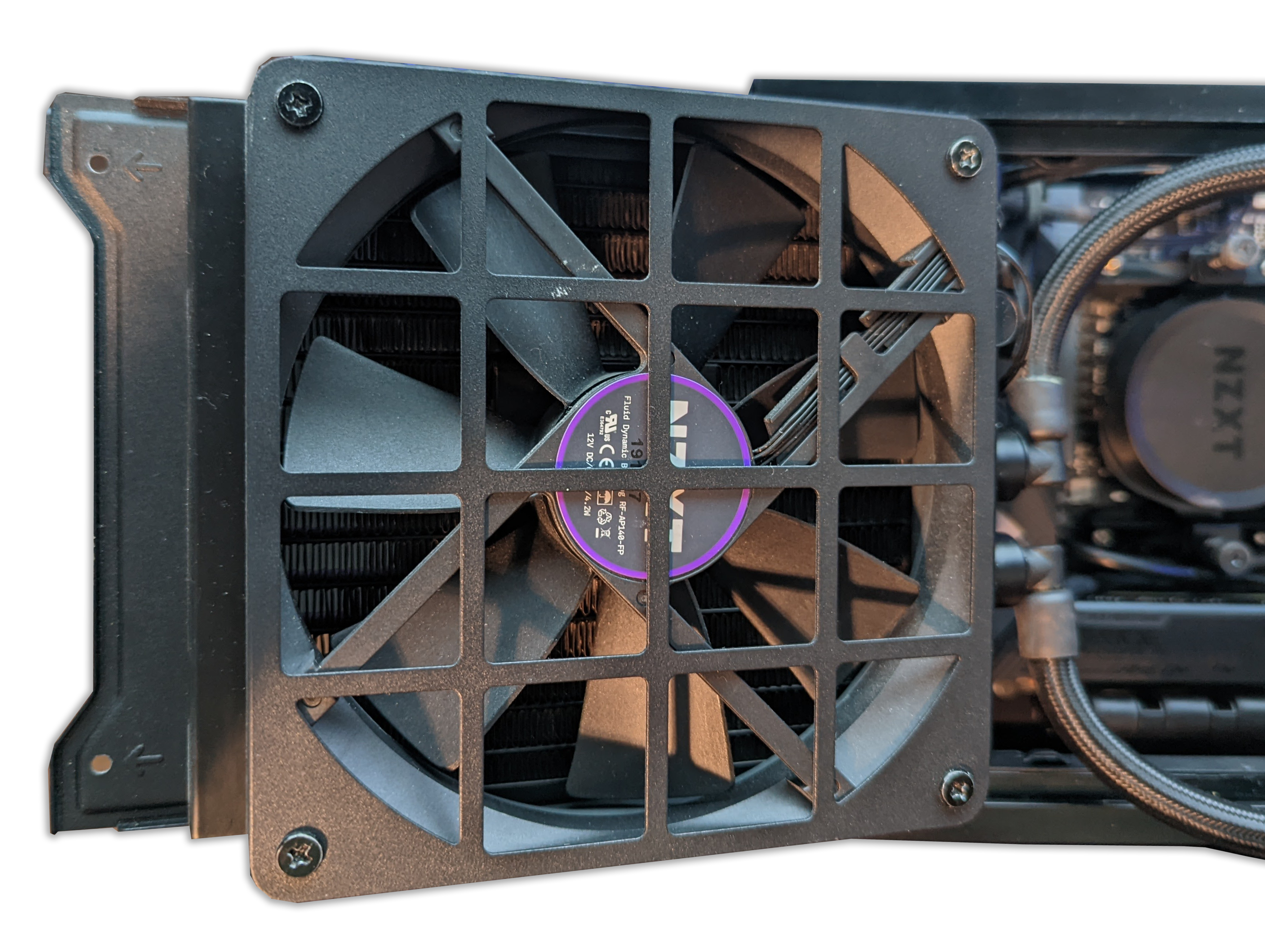

Pour réorienter le ventilateur, retire les quatre vis mises en évidence ci-dessus pour enlever le ventilateur et le couvercle de protection. Fais attention aux câbles qui sortent du ventilateur et essaie de retourner le ventilateur de façon à ce que l'autocollant gris du logo NZXT soit contre le radiateur et que l'autocollant blanc du logo NZXT soit maintenant face à toi.
À partir de là, replace le couvercle de protection sur le ventilateur comme indiqué ci-dessous et fixe-le à nouveau au radiateur à l'aide des vis incluses.
Réassemblage du H1 V2
Une fois le ventilateur réorienté, passe à la fermeture du boîtier en commençant par le support de montage de l'AIO. En fermant le boîtier, fais attention aux tubes qui viennent du radiateur vers la carte mère.Si tu as des difficultés à clore l'affaire, merci de ne pas tenter de forcer la clôture de l'affaire. Il est recommandé de rouvrir le boîtier et d'ajuster manuellement les tubes de façon à ce qu'ils dégagent correctement tout matériel à l'intérieur de l'ordinateur.
Les dommages causés aux tubes par la fermeture forcée du boîtier peuvent entraîner des fuites et/ou des dommages permanents au H1 V2 ou à tes composants.
Le support de montage AIO étant fermé, fais glisser le panneau supérieur en place sur le boîtier en utilisant les rails guidés, puis refixe les panneaux avant et arrière en alignant les joints à rotule du panneau avec les prises du châssis du boîtier et en poussant fermement.
Au démarrage du système, tu devrais remarquer une légère augmentation des performances thermiques de ton boîtier et, par extension, une diminution du bruit des ventilateurs.
