Ce guide traite de la connexion des ventilateurs Aer RGB 2 à un contrôleur NZXT RGB. Ce guide couvrira non seulement les bases de la connexion au contrôleur, mais aussi la connexion de plusieurs ventilateurs à un seul canal RVB ou daisy-chaining.
Pour ce guide, nous utiliserons les ventilateurs NZXT Aer RGB 2 ainsi que le contrôleur NZXT RGB & Fan (V1) inclus dans les multi-packs Aer RGB 2. Cependant, les mêmes étapes s'appliquent à n'importe quel contrôleur RGB NZXT de génération 2 ou plus récent :
-
NZXT RGB & Fan Controller (V2)
- Également inclus avec le H9 Elite et H7 Elite (2022)
- NZXT Smart Device V2 inclus avec certains boîtiers Elite et i-series
- Contrôleur NZXT RGB inclus avec certains produits NZXT
- Refroidisseurs NZXT Kraken Z series
- Refroidisseurs NZXT Kraken X3 series
- Cartes mères NZXT série N5 et N7
Limites RVB (par appareil et par canal)
Avant de continuer, garde à l'esprit que tous les contrôleurs RVB NZXT ont une limite totale qui ne peut pas être dépassée.
- 40 LED par canal
- 120 LED par appareil
Par exemple, si tu as le NZXT RGB & Fan Controller (V2) qui comprend 6 canaux RVB, alors tu ne pourras utiliser qu'un maximum de 120 LED pour l'ensemble du dispositif. Cela signifie que si tu utilises le nombre maximum de DEL par canal (40), seuls 3 canaux seront utilisables.
Puis-je utiliser plusieurs contrôleurs NZXT RGB dans mon PC ?
Pour contourner ces limites, tu peux ajouter des contrôleurs NZXT RGB supplémentaires à ton système, à condition d'avoir des connecteurs USB 2.0 disponibles. Si tu as besoin de têtes USB 2.0 supplémentaires, tu peux utiliser un hub USB interne alimenté par comme notre NZXT Internal USB Hub.
Garde à l'esprit les points suivants :
Connexion du ventilateur au contrôleur RVB
Tous les ventilateurs Aer RGB 2 comprendront une paire de câbles qu'il faudra connecter pour que le ventilateur fonctionne :
- Un câble de ventilateur 12V intégré
- Un câble RGB NZXT détachable
Ces deux câbles devront être connectés pour que le ventilateur fonctionne, mais pour ce guide, nous nous concentrerons sur le côté RVB. Que tu aies acheté un seul ventilateur NZXT Aer RGB 2 ou un pack multiple comme celui de cet exemple, tu trouveras quatre types de câbles NZXT RGB, tous marqués d'un drapeau In et Out à leur extrémité.
- Câble de connexion de ventilateur NZXT RGB
- Câble de ventilateur à ventilateur NZXT
- Câble ventilateur-accessoire NZXT
- Câble accessoire-ventilateur NZXT

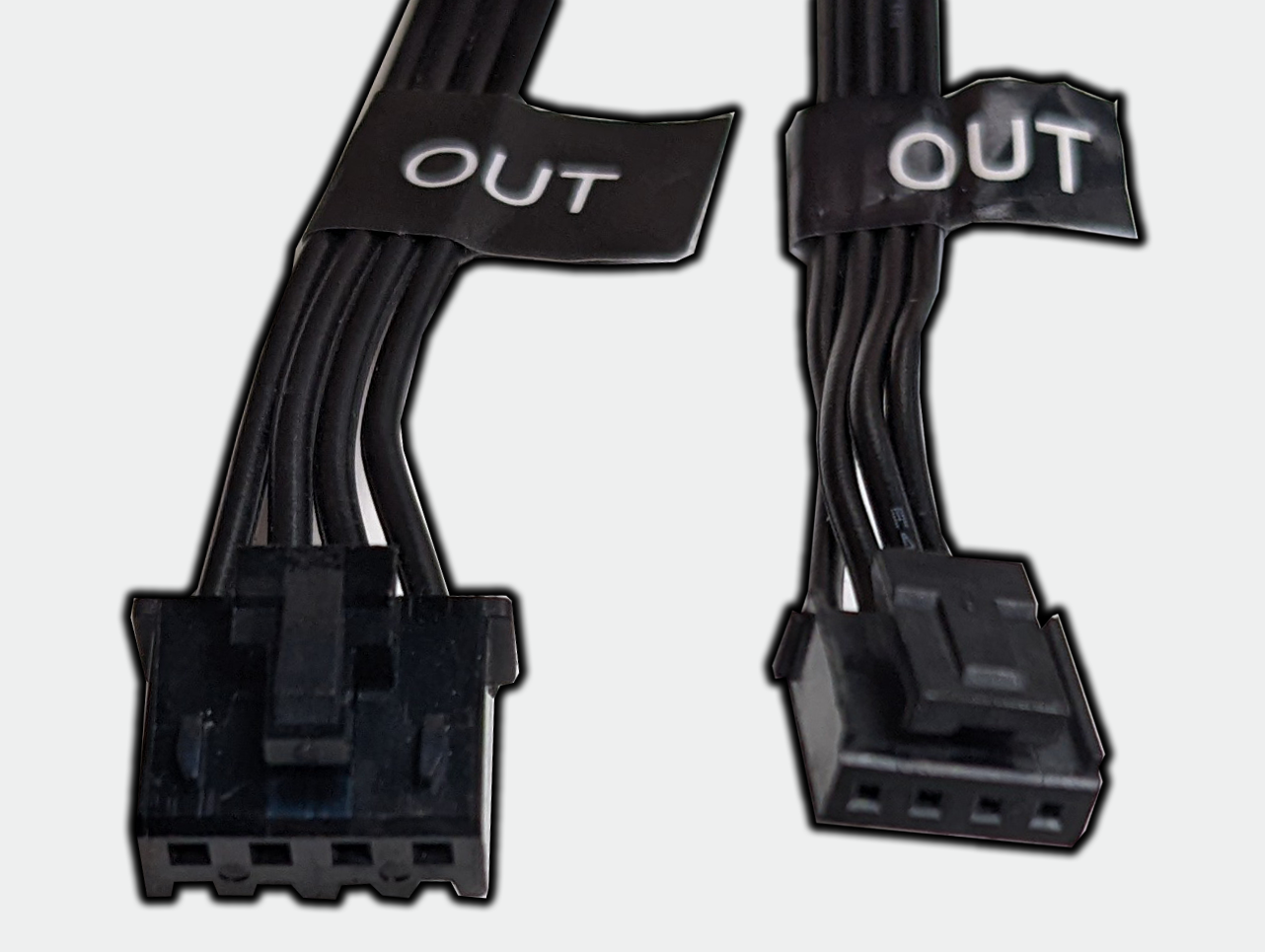

Pour commencer, nous allons connecter le câble de connexion du ventilateur à notre ventilateur Aer RGB 2. Par rapport aux autres câbles inclus dans le kit, tu constateras que l'extrémité Out sera plus grande pour le câble de connexion au ventilateur , comme indiqué ci-dessous.
Le plus gros câble Out se connectera du contrôleur au ventilateur, tandis que le plus petit Out connectera un ventilateur à un autre appareil NZXT RGB.

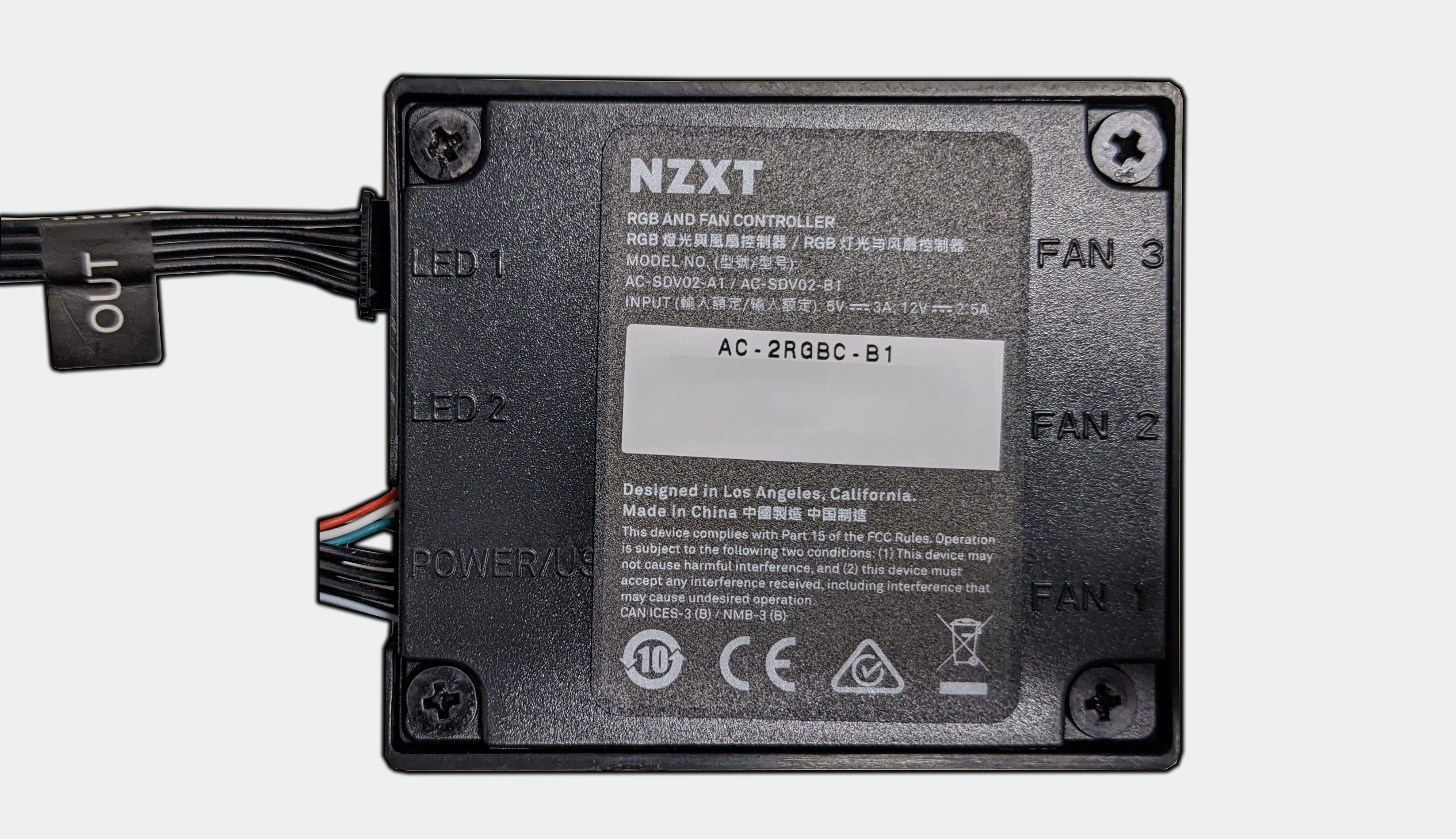

Prends l'extrémité Out du câble de connexion du ventilateur et connecte-la à un port ouvert RGB ou LED de ton contrôleur. Pour notre exemple, nous nous connecterons à LED 1 comme indiqué ci-dessous.
À partir de là, nous connecterons l'extrémité In au port étiqueté In sur le ventilateur Aer RGB 2. À partir de là, démarre le PC et, s'il est correctement connecté, le ventilateur Aer RGB 2 devrait s'allumer dans sa couleur blanche par défaut ou en spectre arc-en-ciel pour certaines manettes.
Comment connecter des ventilateurs Aer RGB 2 supplémentaires (daisy-chaining) ?
La connexion de ventilateurs Aer RGB 2 supplémentaires est assez facile, ne nécessitant qu'un ventilateur supplémentaire ainsi que le câble NZXT Fan-to-Fan inclus avec ton kit de ventilateur. Ces câbles existent en deux tailles différentes :
- Une version longue de 500 mm
- Une version courte de 200 mm

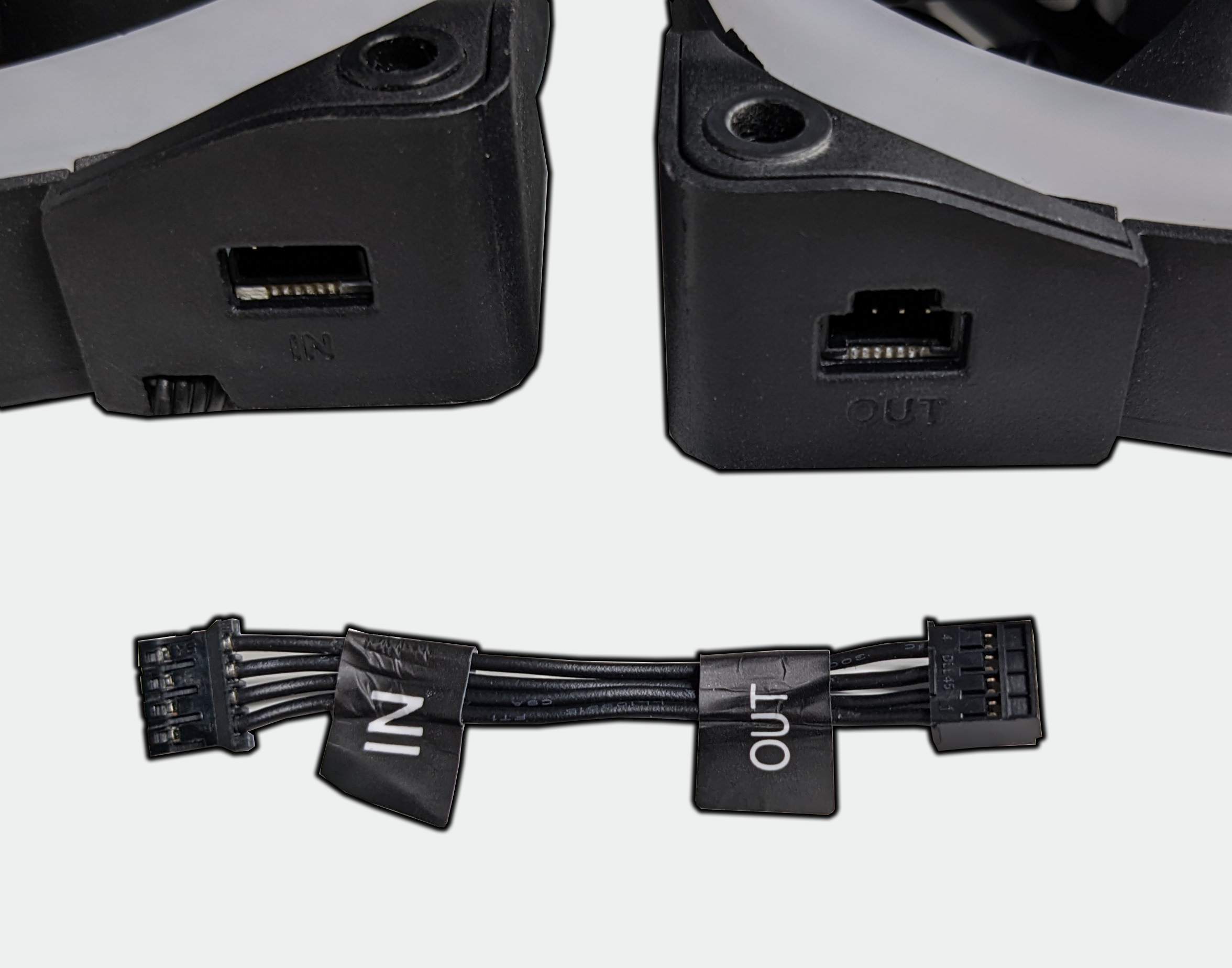

Les versions dont tu disposeras varieront en fonction du produit acheté, alors vérifie ton manuel pour confirmer le type inclus. Pour notre exemple, nous utiliserons la variété courte de 200 mm, comme indiqué ci-dessous

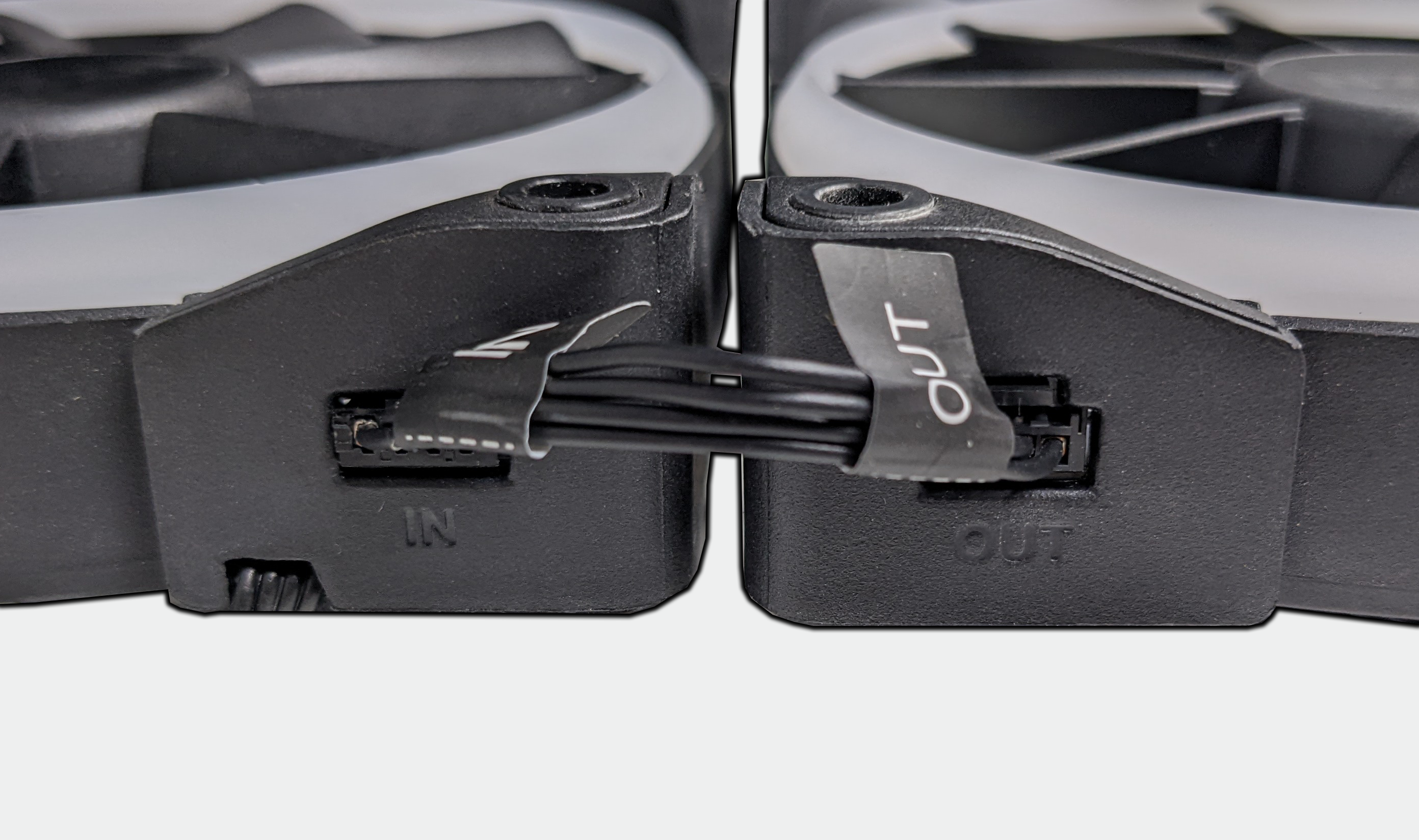

Sur tous les ventilateurs Aer RGB 2, tu trouveras deux ports étiquetés comme In et Out, tout comme les drapeaux sur les câbles. Lorsque tu connectes deux ventilateurs ensemble, fais correspondre les câbles à l'extrémité appropriée de chacun d'eux, puis appuie sur eux pour les mettre en place. Ces connecteurs sont clavetés de sorte qu'ils ne peuvent se connecter que dans un seul sens. Il n'y a donc aucun risque d'endommager les broches ou de brancher la mauvaise extrémité dans le port. Pour le port Out , tu trouveras également un clip de verrouillage supplémentaire pour fixer le ventilateur.
À partir de là, répète le processus pour tous les ventilateurs supplémentaires que tu as, jusqu'à ce que tu atteignes la limite de RVB. Pour les ventilateurs Aer RGB 2, il s'agira d'un total de 5 ventilateurs sans aucun autre dispositif RGB attaché par canal.
Puis-je connecter d'autres appareils NZXT RGB à mes ventilateurs Aer RGB 2 ?
Si tu souhaites connecter un dispositif NZXT RGB supplémentaire tel qu'une NZXT RGB Strip, Underglow, ou Cable Comb set, tu peux le faire en utilisant les câbles inclus NZXT Fan-to-Accessory ou NZXT Accessory-to-Fan. Cependant, garde à l'esprit la limite globale de LED par canal lorsque tu connectes des appareils RVB supplémentaires.
Tu as des questions qui ne sont pas couvertes par ce guide ou besoin d'aide supplémentaire ? N'hésite pas à contacter notre équipe du Service Client et un de nos agents sympa sera là pour te donner un coup de main.
