Le processus de connexion des ventilateurs RGB NZXT dans votre PC varie en fonction du modèle des ventilateurs ainsi que d'autres composants matériels du PC. La plupart des ventilateurs NZXT nécessitent un contrôleur RGB supplémentaire pour être connectés, mais il existe quelques exceptions telles que la série Performance Fan et les ventilateurs Case Version inclus avec certains boîtiers RGB.

Mes ventilateurs nécessitent-ils un contrôleur RGB NZXT ?

Cela dépendra du modèle de ventilateur que vous utilisez et de la manière dont il a été acheté, cependant une répartition de base est présentée ci-dessous :

Les ventilateurs Case Version incluront soit un connecteur NZXT RGB 4 broches intégré avec un câble dérivation 3 broches 5V ARGB ou peuvent inclure un adaptateur ou un contrôleur préinstallé. Pour plus d'informations, veuillez vous référer au manuel d'utilisation de votre boîtier.

Mon ventilateur n'est pas listé, que dois-je faire ?

Les ventilateurs plus anciens tels que la série Aer RGB peuvent utiliser le même connecteur NZXT RGB 4 broches ou peuvent avoir un type de connexion dédié. Pour plus d'informations, veuillez vous référer au manuel d'utilisation de votre ventilateur.

Le Kraken Core est unique en ce qu'il n'est compatible avec aucun contrôleur RGB NZXT et repose plutôt sur le RGB adressable 5V. Pour plus d'informations, veuillez consulter le guide ici :

• Installation du Kraken Core - Connexion du radiateur et du ventilateur

Connexion des ventilateurs NZXT 8 broches

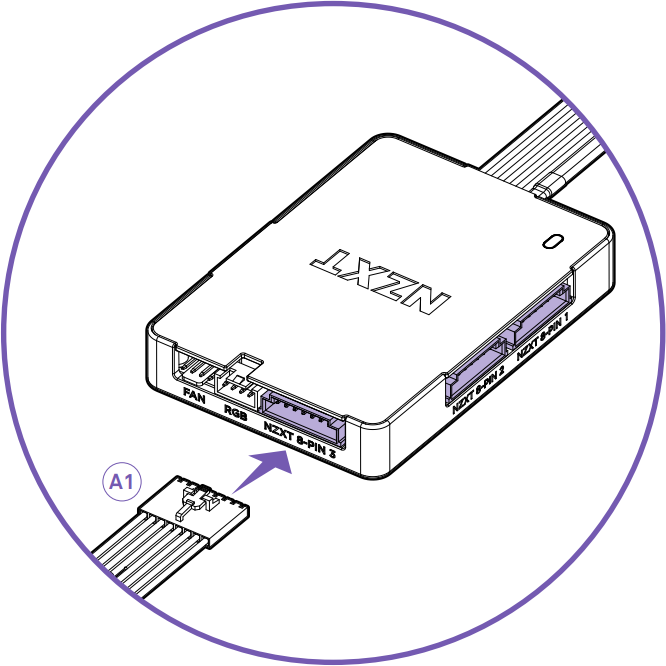

Le connecteur NZXT PWM + RGB 8 broches a été introduit pour simplifier le processus d'installation des ventilateurs, avec un connecteur à clé pour se brancher directement sur des contrôleurs tels que le NZXT Control Hub ou d'autres produits compatibles. Pour connecter un ventilateur 8 broches, alignez le connecteur avec un port 8 broches et insérez-le jusqu'à ce que vous ressentiez un clic. Pour le déconnecter, pressez la languette pour déverrouiller le câble et retirez-le.

Le connecteur 8 broches permet au contrôleur d'identifier le ventilateur connecté et d'accéder à des informations telles que le nombre de LED et les animations compatibles. Une liste des produits dotés du connecteur 8 broches est présentée ci-dessous :

Si vous ne disposez pas d'un produit compatible 8 broches et avez acheté un ventilateur autonome neuf, un contrôleur de ventilateur n'est pas nécessaire. Les ventilateurs 8 broches tels que la série Single-frame RGB Core et Single-frame Performance Fan incluront un adaptateur supplémentaire dans la boîte pour diviser le connecteur 8 broches en connecteurs suivants :

• Ventilateur PWM 4 broches
• NZXT RGB 4 broches
  • Inclut un câble dérivation RGB adressable 5V (ARGB) 3 broches

Pour plus d'informations sur l'utilisation de ces adaptateurs, consultez la section sur la connexion des ventilateurs NZXT RGB 4 broches.

Connexion des ventilateurs NZXT RGB 4 broches

Le connecteur NZXT RGB 4 broches est un connecteur spécialisé pour les appareils RGB NZXT basé sur le RGB adressable 5V avec une broche de synchronisation supplémentaire pour identifier les produits RGB tels que les ventilateurs, les bandes lumineuses, etc. Cela permet à un contrôleur NZXT de détecter le modèle exact de ventilateur connecté et d'accéder à des données telles que le nombre de LED présentes et les effets lumineux compatibles.

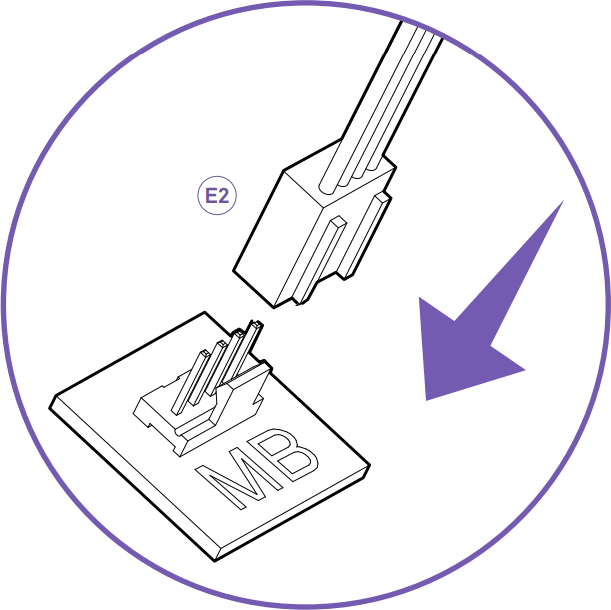

Le ventilateur PWM 4 broches peut être connecté à un connecteur ventilateur 4 broches sur la carte mère ou un contrôleur compatible.

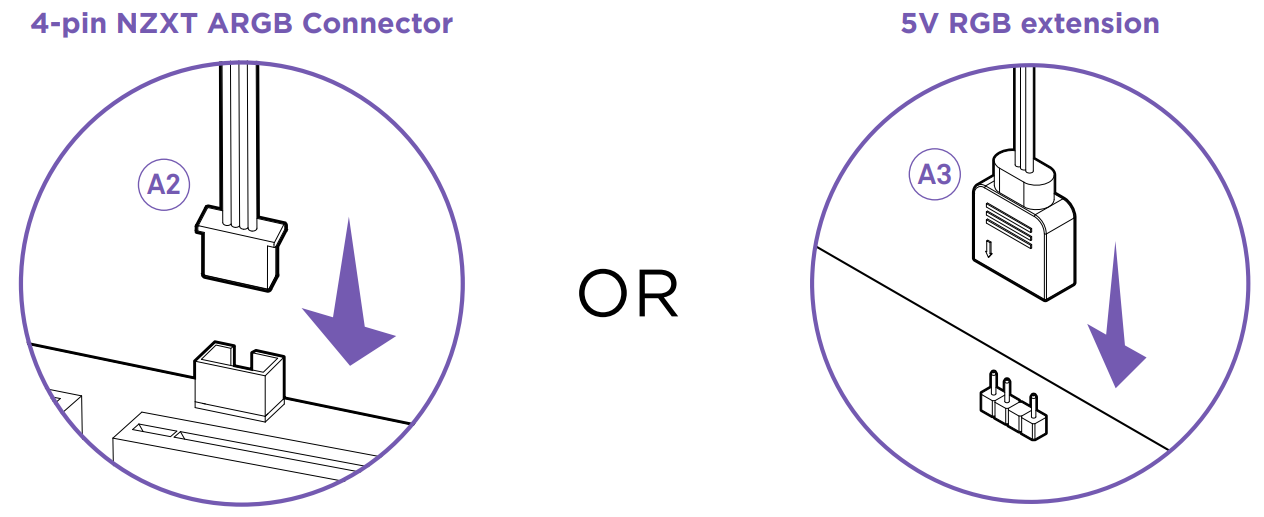

Ne connectez pas simultanément NZXT RGB et 5V ARGB, cela peut entraîner des dommages graves aux ventilateurs et/ou à votre carte mère/contrôleur. Lors de la connexion du RGB, assurez-vous d'utiliser uniquement NZXT RGB 4 broches ou 5V ARGB 3 broches.

Connexion des ventilateurs NZXT Case

Si vous avez acheté un boîtier NZXT avec des ventilateurs préinstallés, la manière exacte de connecter les ventilateurs dépendra du modèle. La plupart des ventilateurs NZXT Case seront des ventilateurs Case Version qui comportent les connexions suivantes :

• Ventilateur PWM 4 broches
• NZXT RGB 4 broches
  • Inclut un câble dérivation RGB adressable 5V (ARGB) 3 broches

D'autres boîtiers incluront plutôt un adaptateur NZXT RGB vers 5V ARGB préinstallé, comme le H6 Flow RGB. Ceux-ci se connectent directement à un connecteur 5V ARGB ou peuvent être connectés à un contrôleur en retirant l'adaptateur.

Certains modèles peuvent inclure d'autres ventilateurs, tels que le F420 RGB Core inclus avec le H9 Flow RGB (CM-H92FX-R1 & CM-H92FX-R2) avec un adaptateur préinstallé ou peuvent inclure un contrôleur RGB préinstallé comme le H9 Flow RGB+ (CM-H92FX-P1 & CM-H92FX-P2).

Pour plus d'informations sur les ventilateurs avec un adaptateur préinstallé, consultez la section sur la connexion des ventilateurs NZXT RGB 4 broches.
