Pour réinsérer ou remplacer la pile CMOS de votre carte mère N7 Z590, vous devrez retirer le couvercle métallique afin d'accéder au support de la pile.  Il est recommandé de retirer complètement la carte mère du PC avant de continuer, car cela facilitera grandement l'accès aux plaques.

Vous aurez besoin des outils suivants pour ce guide :

• Un tournevis Philips #1 (pour retirer la carte mère)
• Un spudger ou un outil de levier.  Le nylon/plastique est recommandé.

Préparation de la carte mère

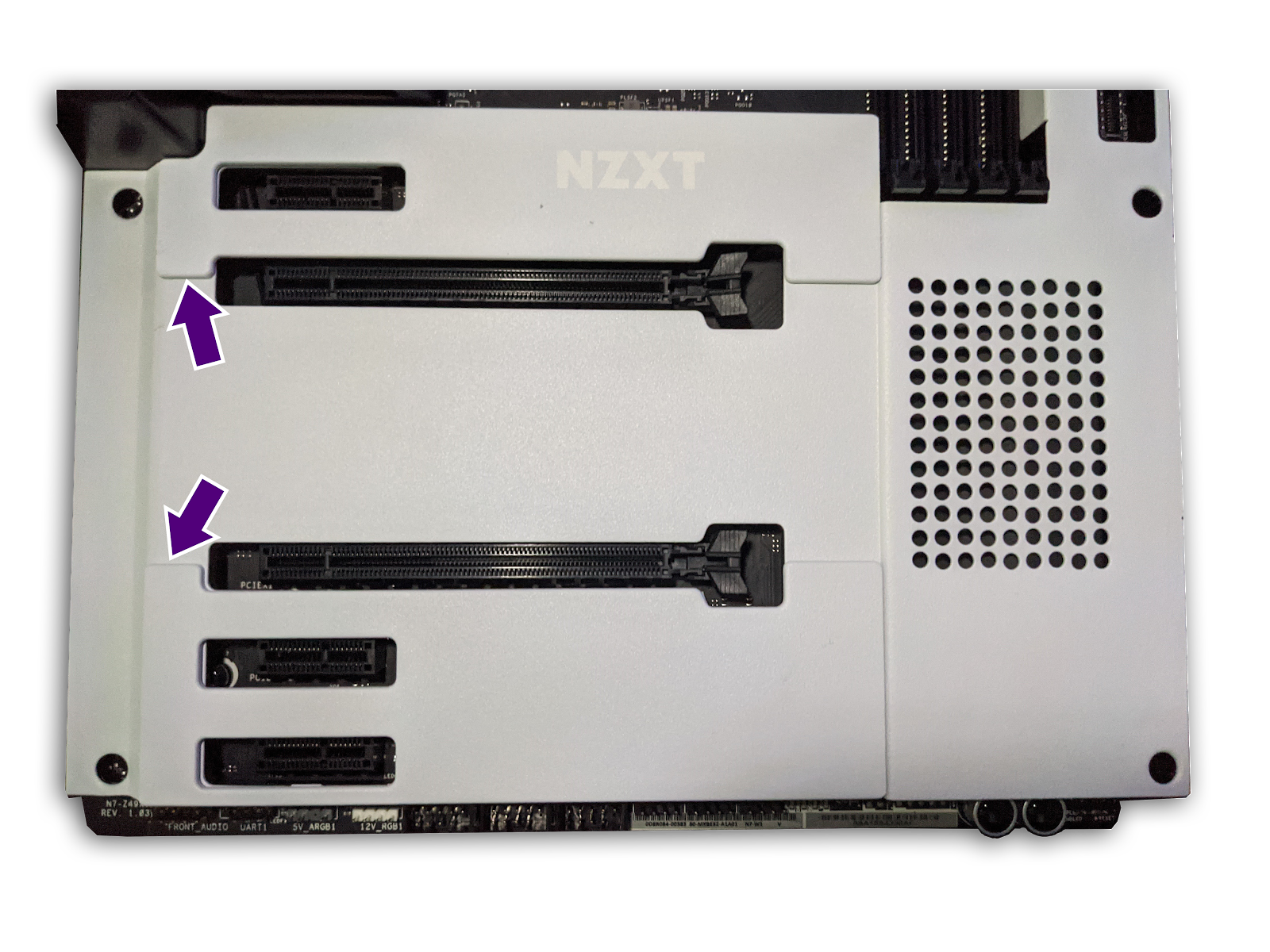

Avant de retirer le couvercle métallique, vous devrez retirer les deux couvercles M.2 comme indiqué ci-dessous :

Retrait de la plaque métallique

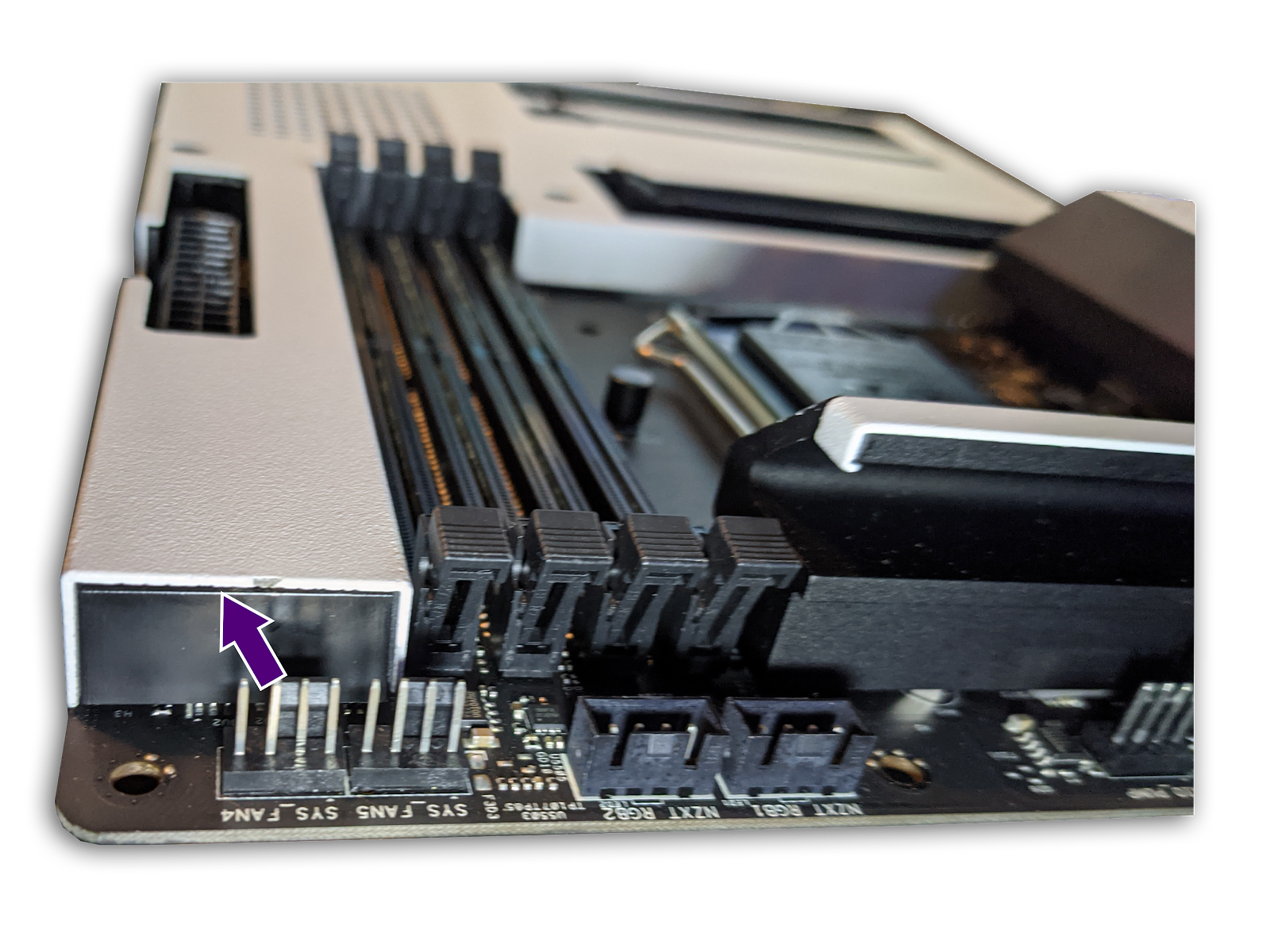

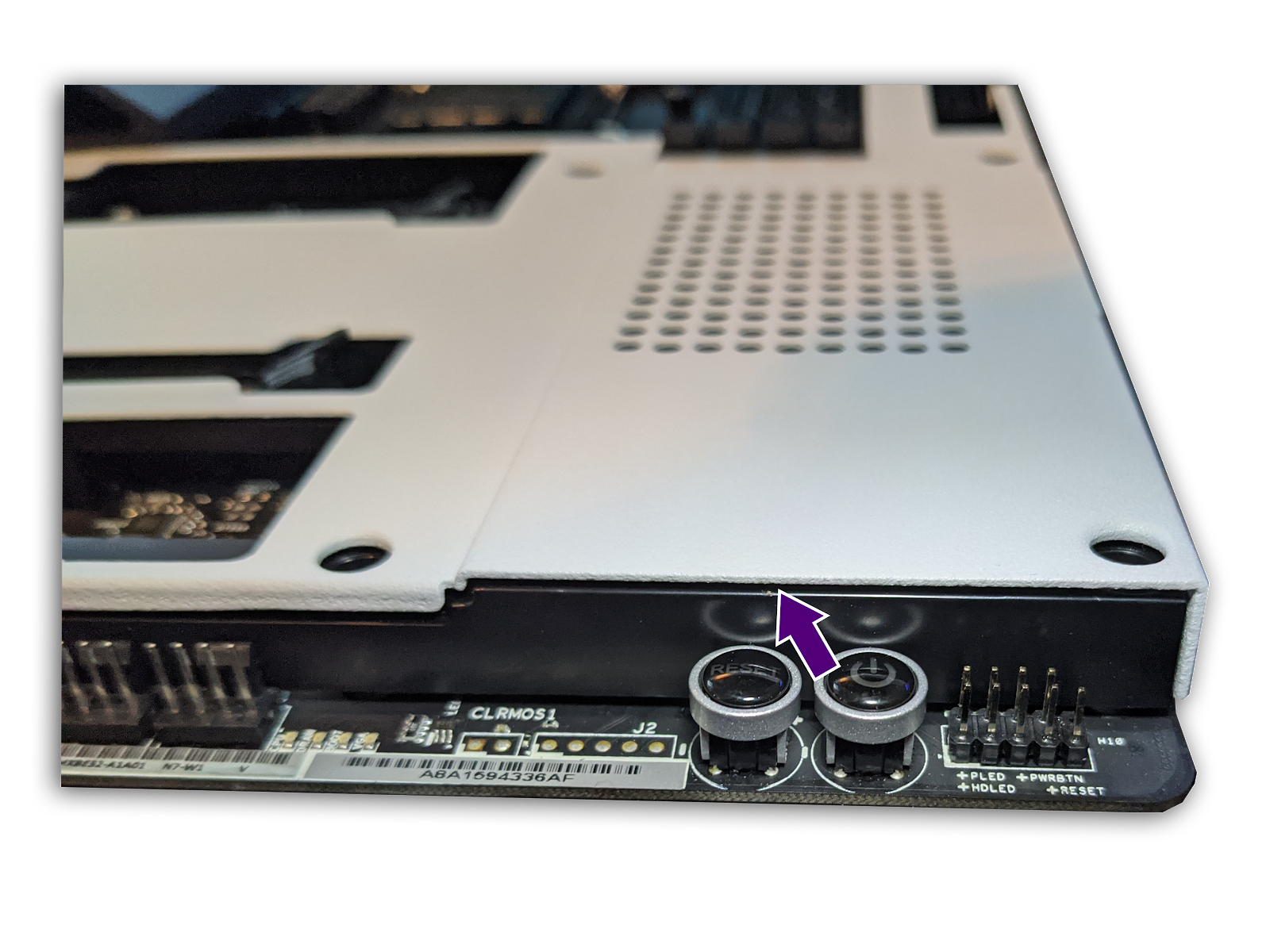

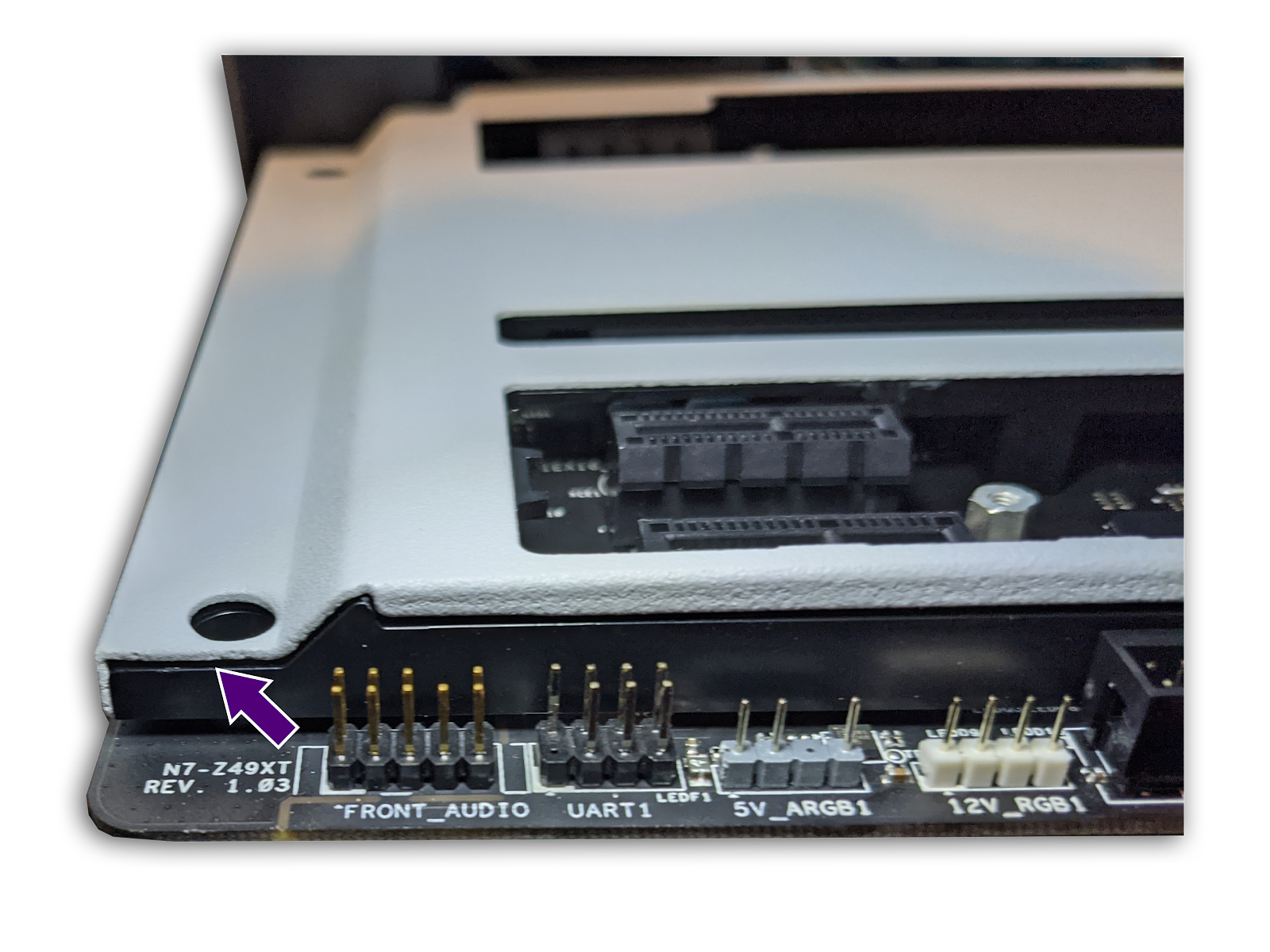

Une fois les couvercles M.2 retirés, utilisez votre outil de levier pour soulever la plaque métallique dans le coin supérieur droit de la carte mère, puis dans les coins inférieur droit et inférieur gauche comme illustré dans les images ci-dessous :

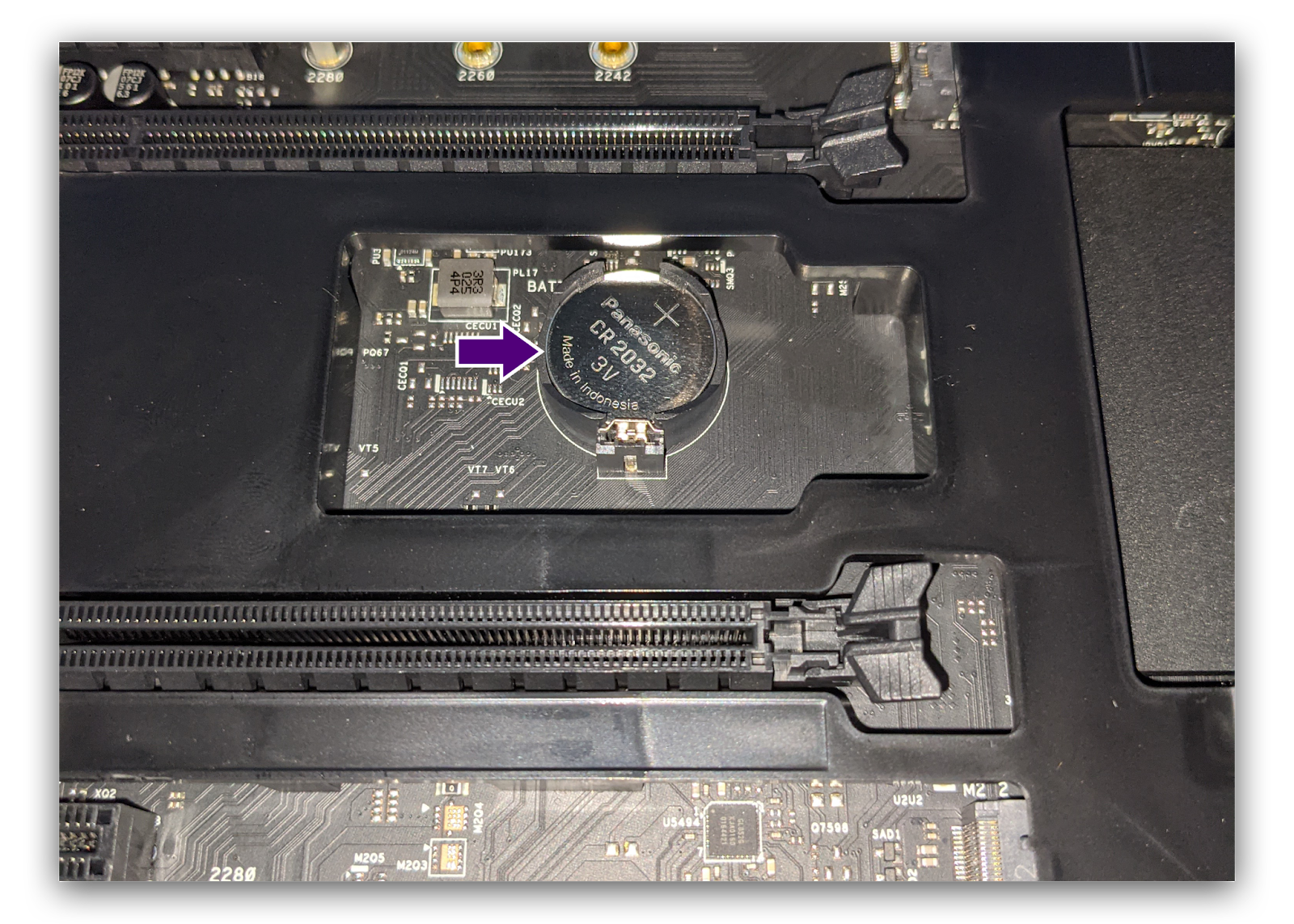

Une fois la plaque métallique retirée, le support de la pile CMOS sera exposé au centre de la carte.

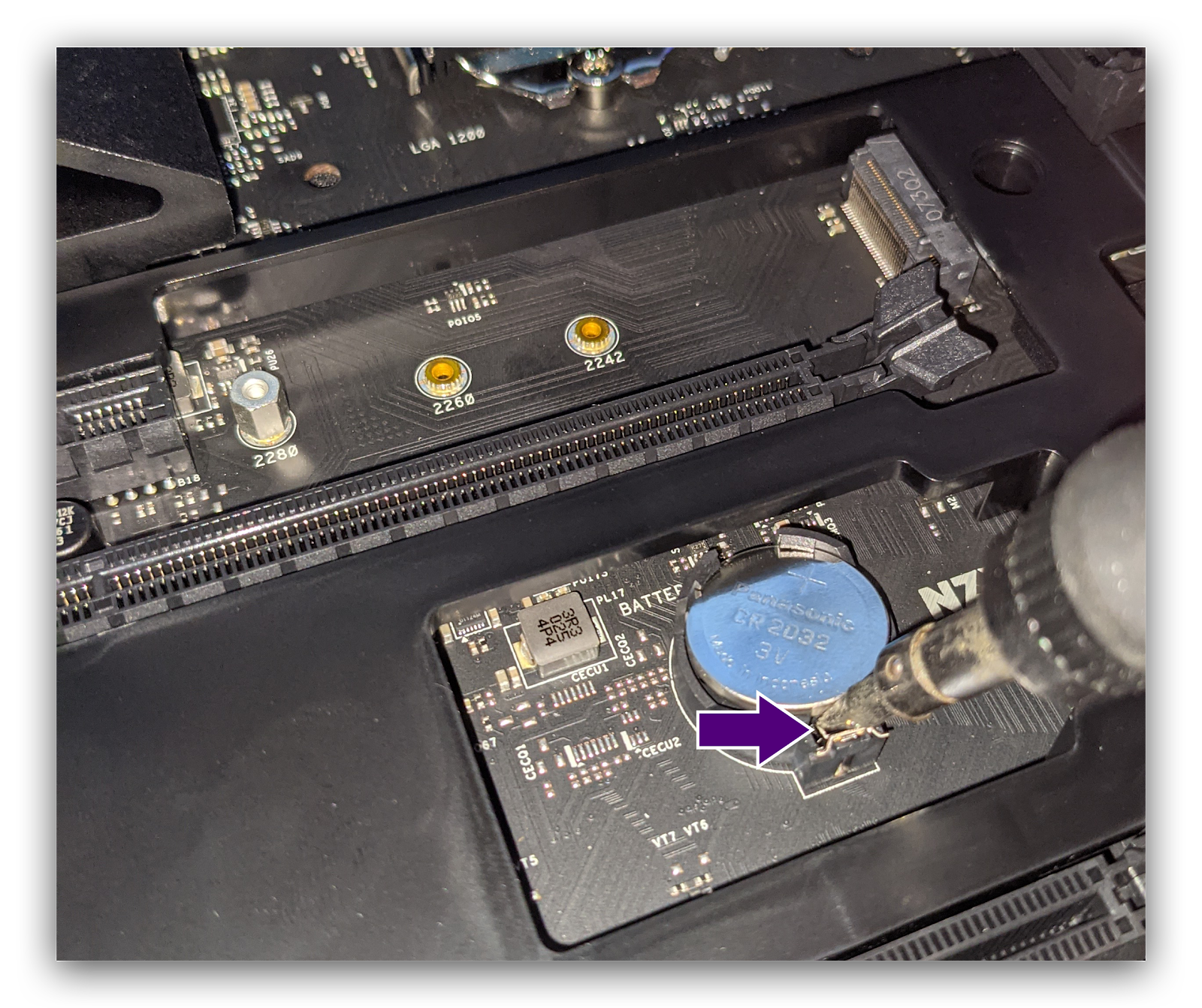

Pour retirer la pile, appuyez sur le loquet à ressort vers l'extérieur depuis le centre du support en utilisant soit votre outil de levier, soit un tournevis.

Pour remplacer la pile, insérez-la en biais sous le bord du support et appuyez jusqu'à ce que la pile s'enclenche.  Inversez les étapes fournies pour réinstaller les plaques métalliques.
