Qu'il s'agisse d'un nouveau waterblock RGB pour votre boucle de refroidissement personnalisée, ou d'une bande d'accentuation pour ajouter un peu plus de peps à votre système, vous pouvez avoir besoin d'utiliser une connexion 5V Addressable RGB (ARGB) ou 12V RGB avec votre PC.
Contrairement à de nombreux produits NZXT utilisant soit des connecteurs 4 broches NZXT RGB ou 8 broches NZXT RGB+PWM qui détectent et configurent automatiquement une fois connectés, les produits utilisant le 5V ARGB nécessiteront une configuration supplémentaire avant d'apparaître dans le logiciel NZXT CAM pour votre carte mère.
| 12V RGB vs. 5V ARGB vs. NZXT RGB |
|

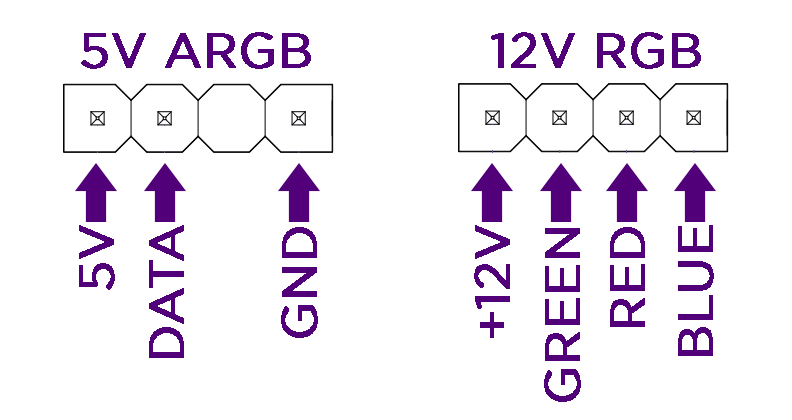

Les types les plus courants de produits RGB que vous trouverez sont le 5V ARGB et le 12V RGB, la principale différence entre les deux, en dehors de leur tension d'entrée, étant que le 5V ARGB est une norme RGB Digitale alors que le 12V RGB est une norme RGB Analogique. Les produits RGB digitaux peuvent être contrôlés LED par LED, permettant des animations et des dégradés au sein d'un seul dispositif. Les produits RGB analogiques ne permettent généralement pas d'animations avancées ou de dégradés, étant limités à une seule couleur sur l'ensemble du connecteur. NZXT RGB est une méthode RGB propriétaire basée sur le 5V ARGB qui ajoute une broche de synchronisation supplémentaire permettant à CAM d'identifier et de configurer les dispositifs connectés. |
Connexion des dispositifs 5V ARGB et 12V RGB.

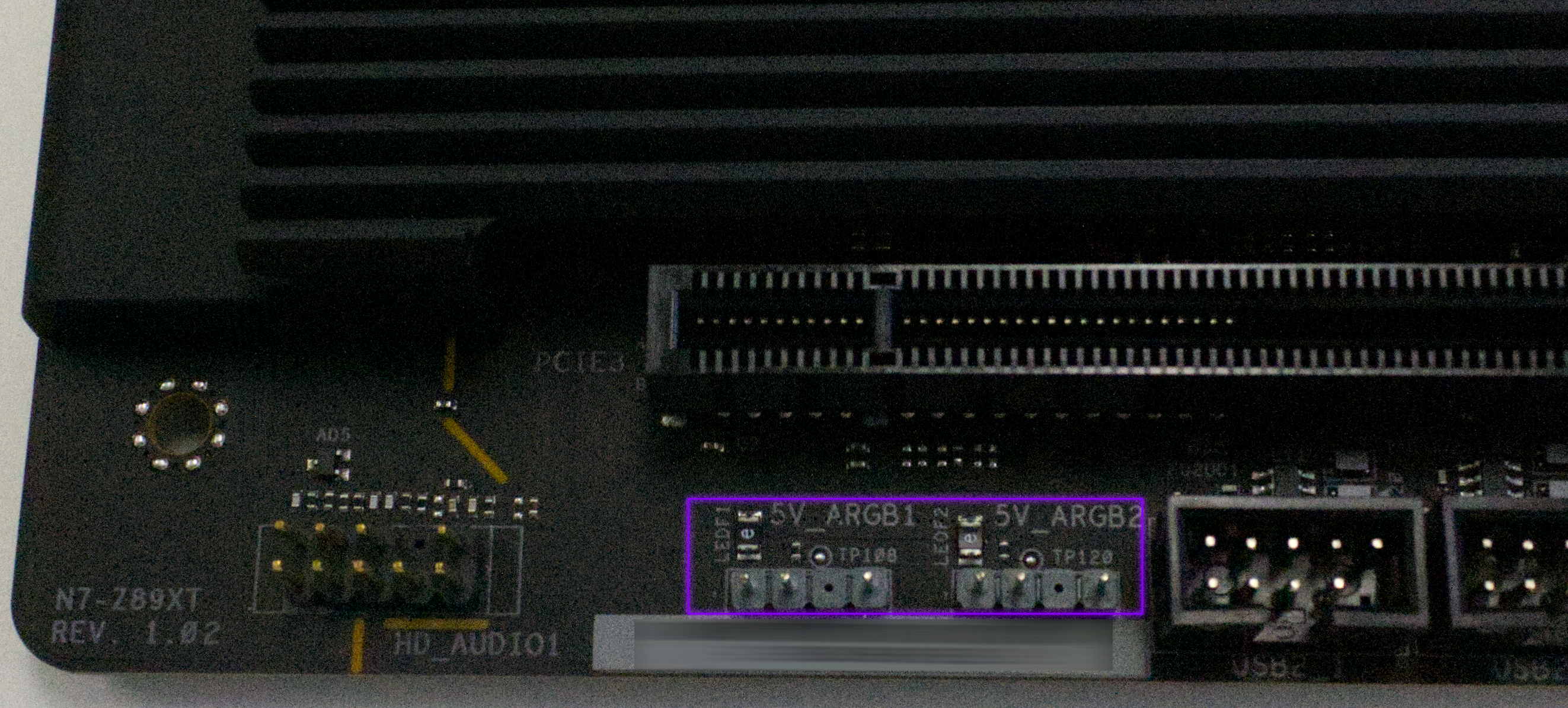

Selon votre carte mère, vous pouvez connecter des dispositifs 5V ARGB et 12V RGB aux connecteurs appropriés. Toutes les cartes mères ne disposent pas des deux connecteurs, il est donc recommandé de consulter le manuel d'utilisation de votre carte mère avant de choisir des dispositifs RGB pour votre système.
Chaque connecteur ne peut supporter qu'un certain nombre de LEDs, pour plus d'informations, référez-vous à la page des spécifications ou au manuel d'utilisation de la carte mère.
| Puis-je connecter du 12V RGB à des connecteurs 5V ARGB ? |
|
Ne connectez pas de dispositifs 12V RGB à des connecteurs 5V ARGB ni inversement. Une connexion incorrecte des dispositifs RGB au mauvais connecteur peut entraîner des dommages permanents au dispositif et/ou à votre PC. |
Configuration des dispositifs 5V ARGB et 12V RGB dans CAM

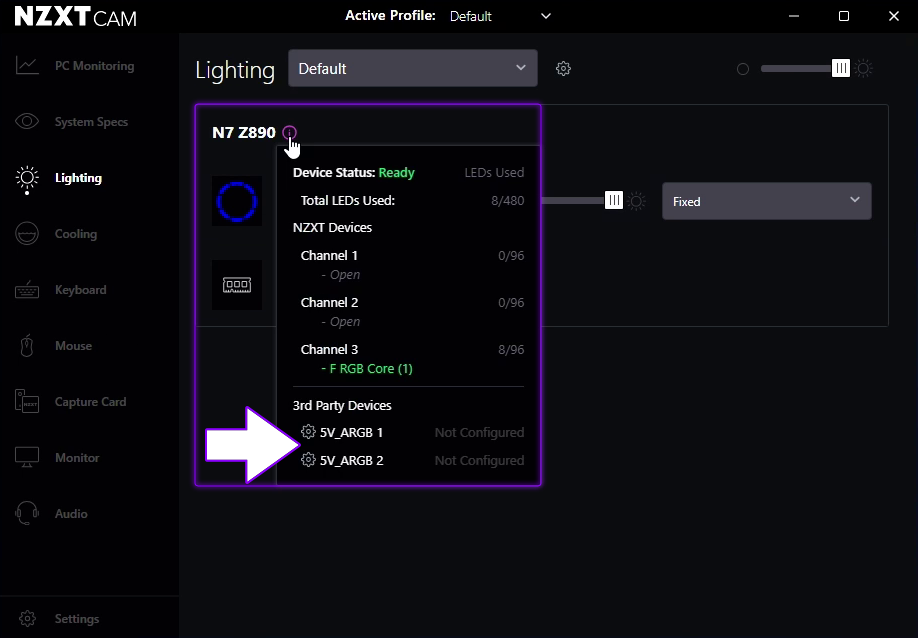

Une fois votre(s) dispositif(s) connecté(s), vous devez configurer le logiciel CAM pour communiquer correctement avec le dispositif. Pour ce faire, ouvrez l'onglet Éclairage dans le logiciel CAM et cliquez sur l'icône 🛈 à côté du nom de la carte mère. Avec le panneau des paramètres ouvert, cliquez sur l'icône ⚙ à côté du ou des connecteurs appropriés.

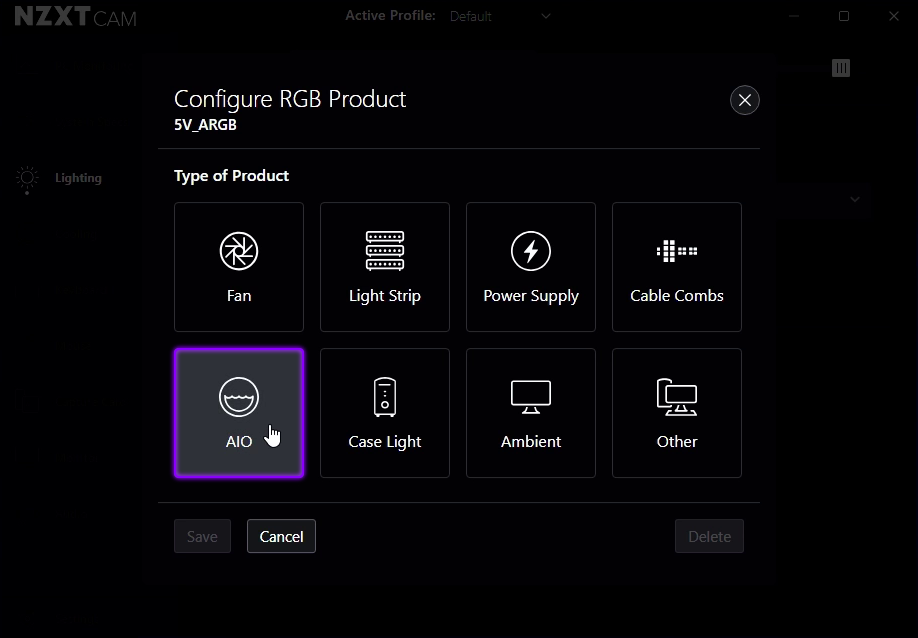

Sélectionnez un type de dispositif pour l'étiquette, cela doit correspondre le plus possible au(x) dispositif(s) utilisé(s) pour faciliter l'identification. Si vous configurez un dispositif 12V RGB, cliquez sur Enregistrer et le dispositif sera prêt à l'emploi.

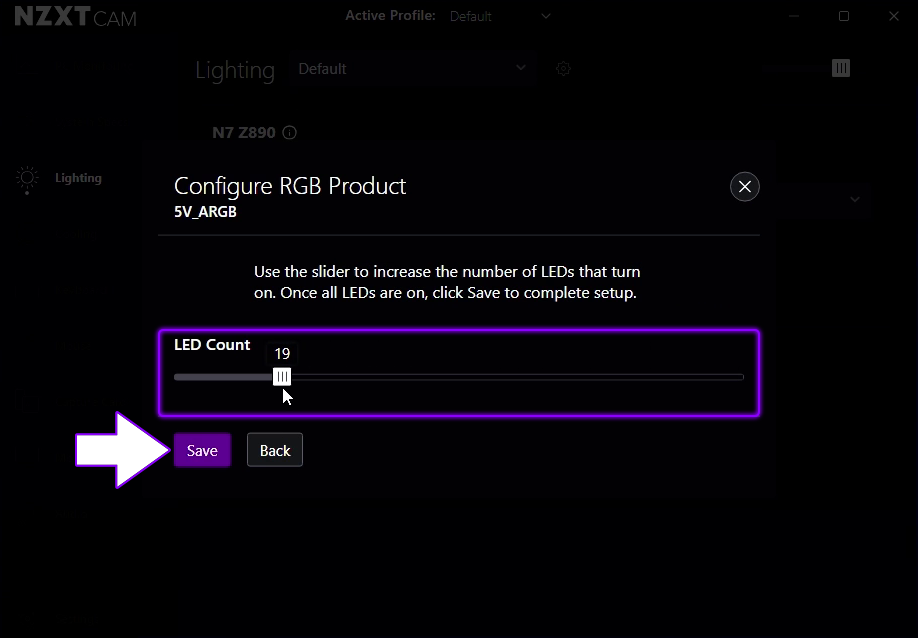

Si vous configurez un dispositif 5V ARGB, vous devrez définir manuellement le nombre de LEDs sur le(s) dispositif(s) connecté(s). La plupart des cartes mères NZXT supportent un maximum de 40 ou 80 LEDs. Pour plus d'informations, veuillez consulter les manuels d'utilisation de votre carte mère et de vos dispositifs RGB. Une fois le nombre de LEDs défini, cliquez sur Enregistrer et le dispositif sera prêt à l'emploi.

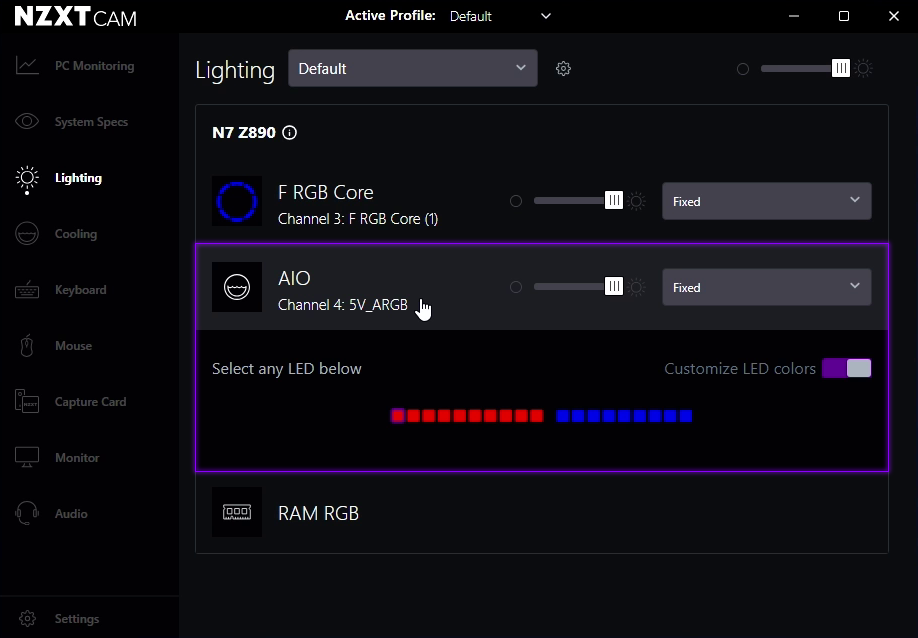

Cliquez sur le panneau nouvellement créé pour votre dispositif afin d'étendre ses paramètres. Ici, vous pouvez ajuster les LEDs individuellement en activant l'interrupteur Personnaliser les couleurs des LEDs sur certains effets, ou configurer des animations pour d'autres effets. Vous pouvez également changer le nom du dispositif en cliquant sur son nom dans le panneau.
