H9 Flow (2025) |
Ce guide explique comment remplacer le module d'entrée/sortie avant sur le boîtier H9 Flow. Pour ce remplacement, vous aurez besoin des éléments suivants :
- Un module d'entrée/sortie supérieur de remplacement (également appelé module USB)
- Un tournevis Phillips #1
- (Recommandé) Un plateau magnétique pour pièces ou un organiseur
- En alternative, vous pouvez utiliser les aimants situés sur le filtre à poussière amovible.
| Guide H9 Flow (2025) | ||||||||
|

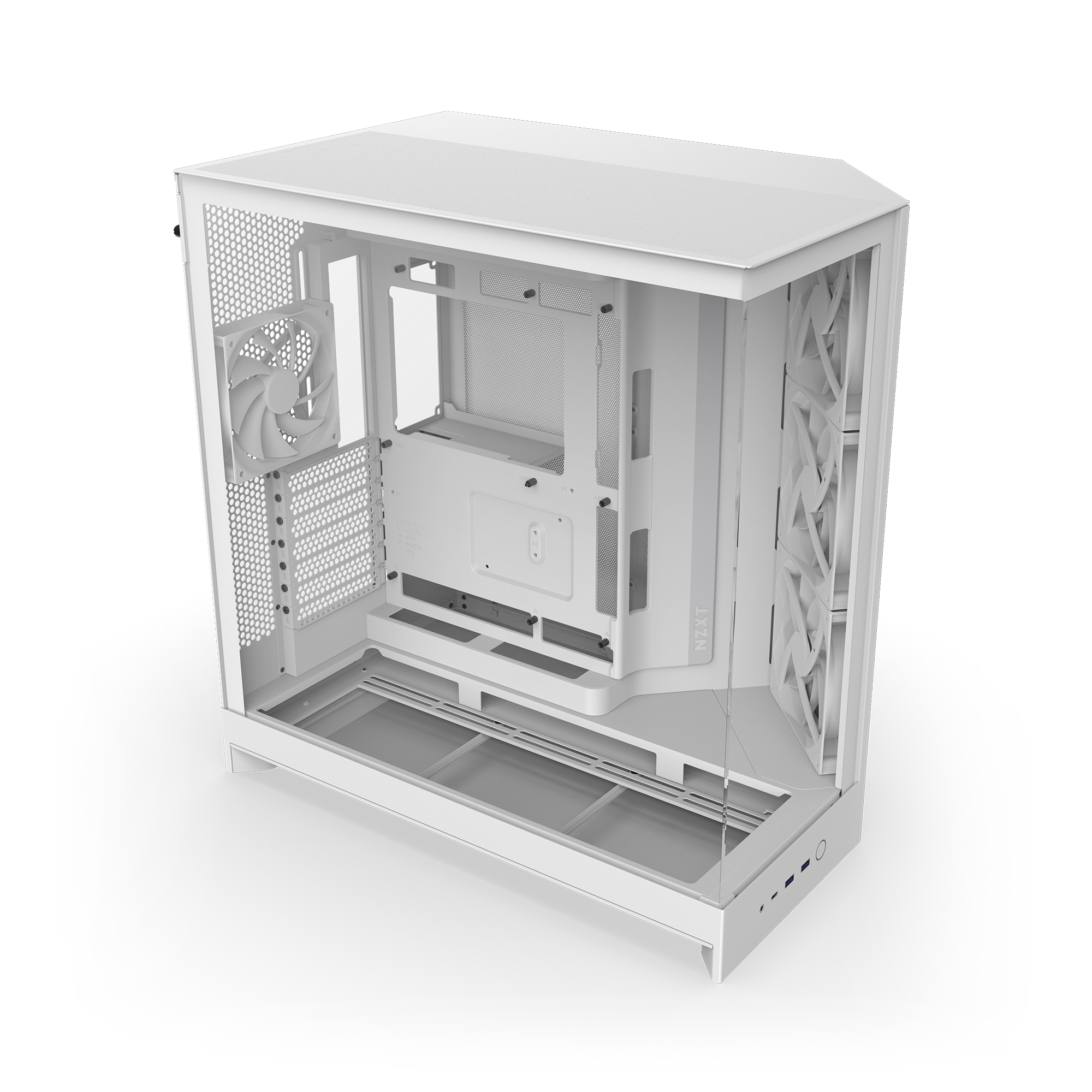

Ce guide est spécifiquement destiné au H9 Flow sorti en mai 2025. Cette version du boîtier peut être facilement identifiée en vérifiant le numéro de modèle situé à l'arrière du boîtier :
|
Préparation du boîtier
Pour remplacer le module d'entrée/sortie avant, vous devrez retirer les panneaux suivants du boîtier :
- Panneau supérieur
- Panneau avant en maille
- Panneau avant en verre trempé
- Panneau latéral en verre trempé
- Panneau latéral en métal

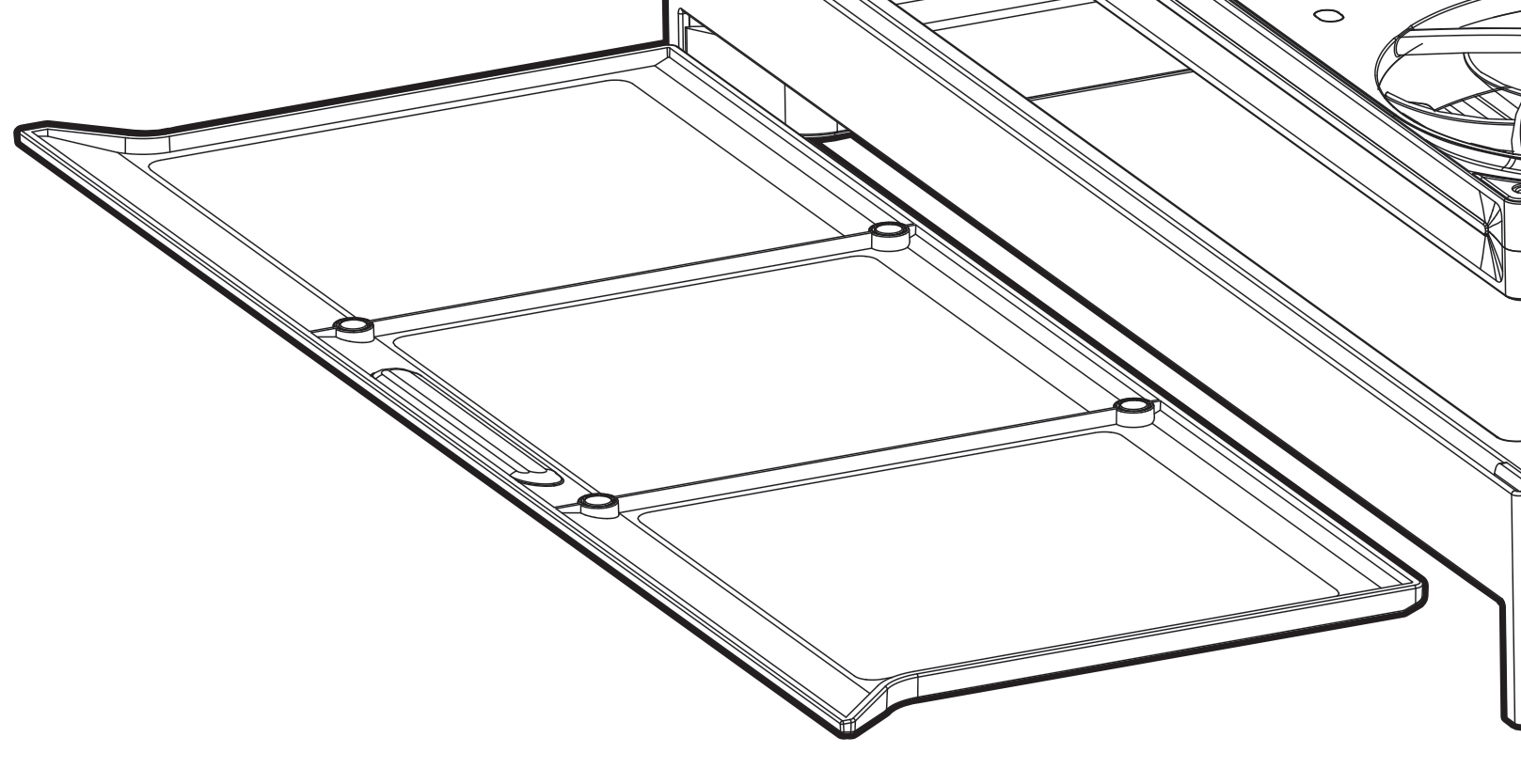

En plus de ces panneaux, vous devrez également retirer le support de ventilateur, la couverture de sol amovible et le filtre à poussière. Le filtre à poussière peut être retiré par la fente située en bas du boîtier.

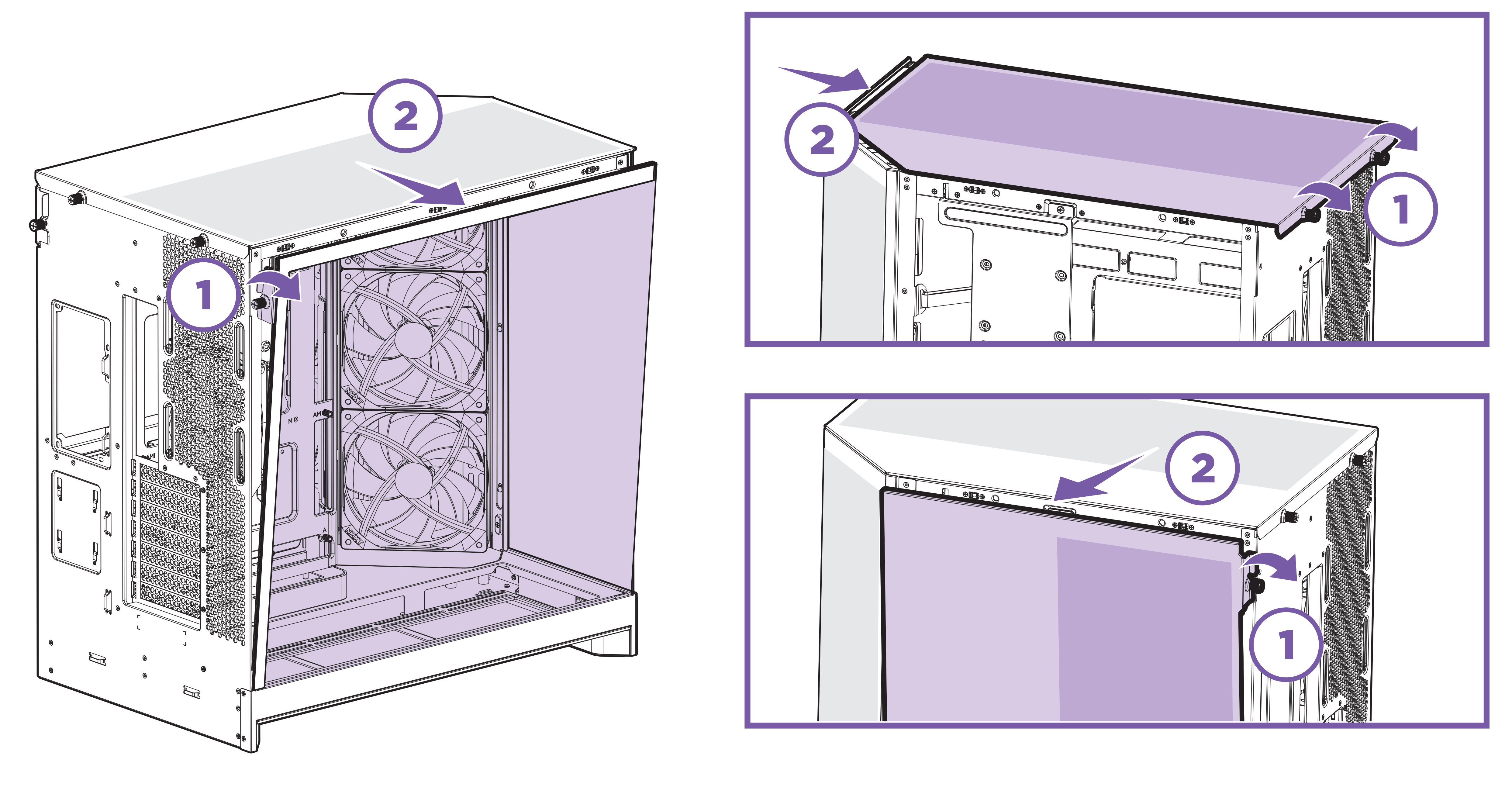

Pour retirer les panneaux, commencez par desserrer les vis de verrouillage (1). Ce sont des vis captives qui restent attachées aux panneaux une fois retirées. Une fois les vis déverrouillées, vous pouvez retirer les panneaux en procédant comme suit :
- Panneaux latéraux en verre trempé et métal - À l'aide de l'onglet avec la vis de verrouillage, tirez le panneau du haut vers l'extérieur du boîtier pour libérer les rotules. Une fois libérées, soulevez le panneau hors de la fente en bas.
- Panneau supérieur - Faites glisser le panneau vers l'arrière du boîtier, puis soulevez-le.
Une fois les panneaux retirés, il est recommandé de retirer le panneau avant en maille et le support de ventilateur. Utilisez votre tournevis Phillips #1 pour retirer la vis de verrouillage en haut du panneau. Une fois la vis retirée, soulevez le panneau vers le haut et éloignez-le du boîtier.
Veuillez noter : ce n'est pas une vis captive, il est donc recommandé de la placer dans un plateau à pièces ou de la remettre en place après avoir retiré le panneau.

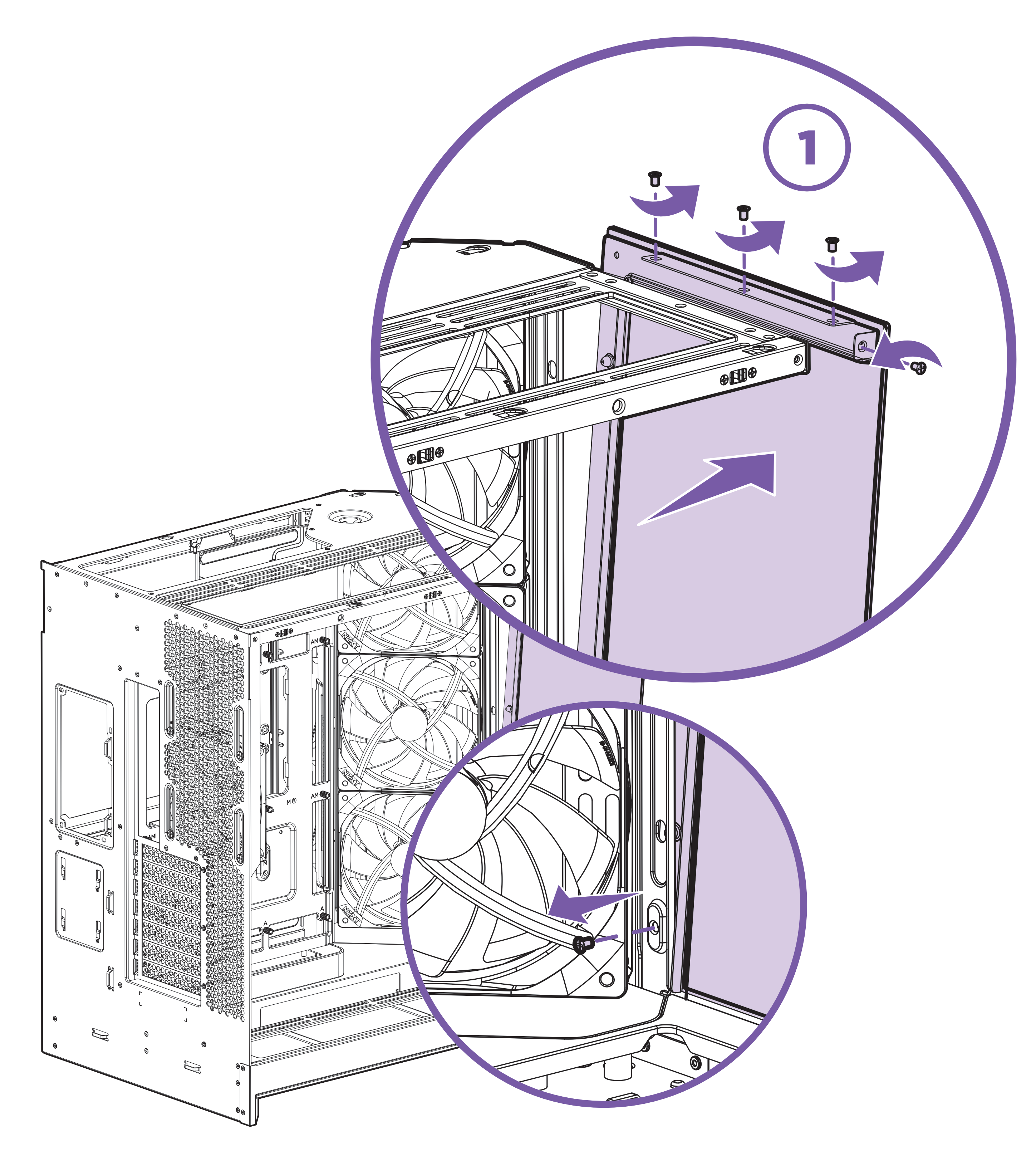

Avec le panneau latéral en métal retiré, desserrez les deux vis captives en haut du support de ventilateur, puis inclinez le support vers l'extérieur du boîtier jusqu'à pouvoir le soulever. Ne tirez pas de manière forcée sur les ventilateurs, leurs câbles pouvant encore être connectés à l'intérieur du boîtier. Placez le support à côté du boîtier.

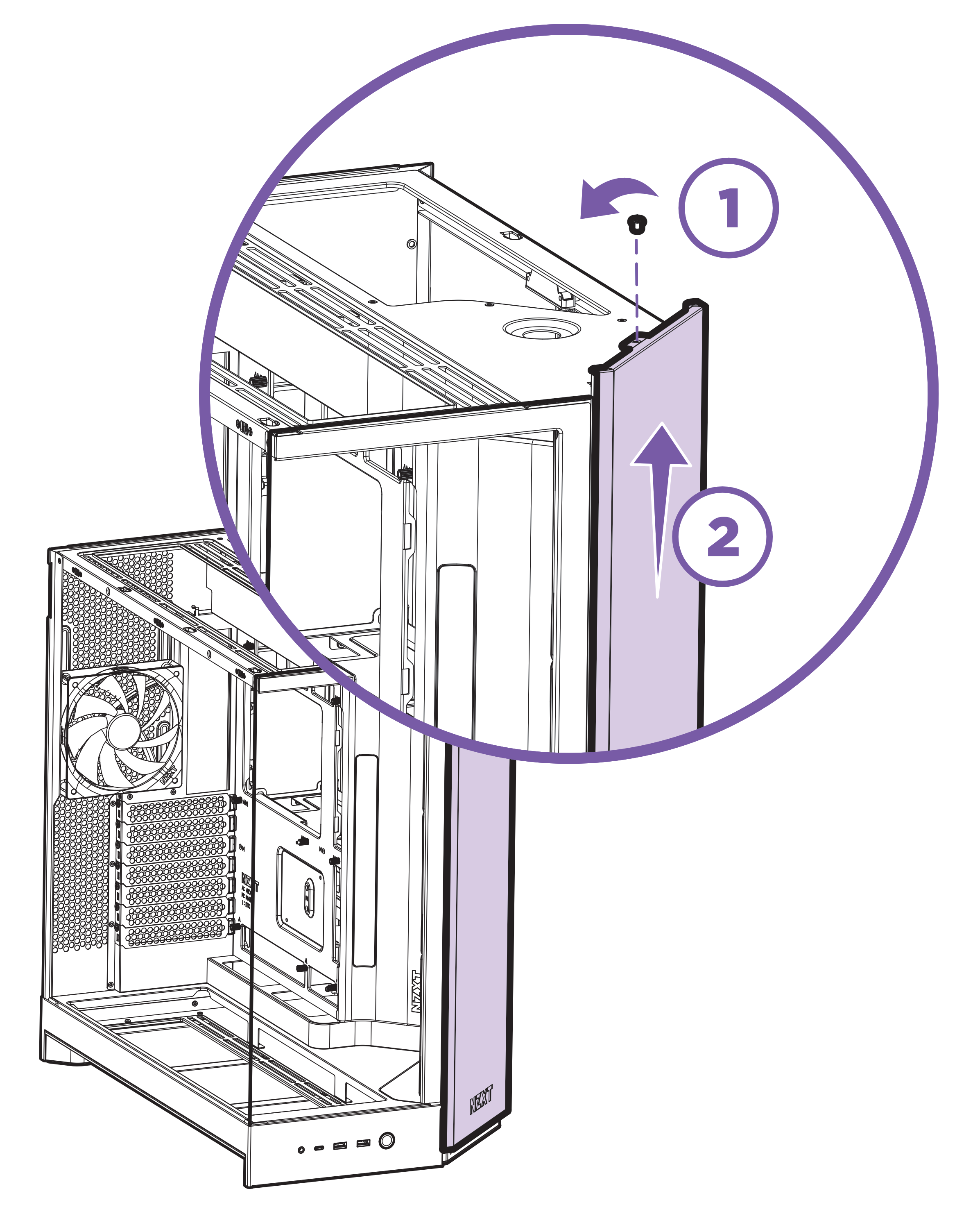

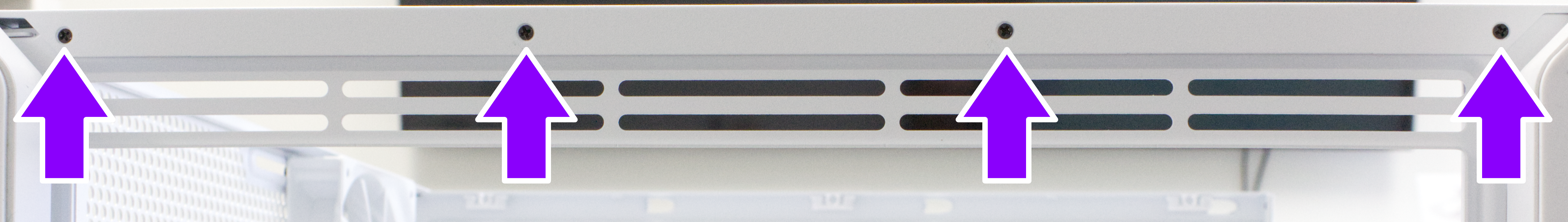

Enfin, nous pouvons retirer le panneau avant en verre. Pour cela, commencez par retirer la vis intérieure montrée sur l'image ci-dessous. Une fois la vis intérieure retirée, retirez les quatre vis en haut du panneau. Une fois toutes les vis retirées, inclinez le panneau vers l'extérieur du haut du boîtier et soulevez-le hors de la fente en dessous.
Veuillez noter : ce ne sont pas des vis captives, il est donc recommandé de les placer dans un plateau à pièces ou un organiseur. Toutes ces vis sont identiques et peuvent être marquées comme des vis courtes.
Une fois les panneaux retirés, retirez la couverture de sol amovible en la soulevant depuis le trou exposé. Il est ensuite recommandé de rattacher le support de ventilateur à cette étape et de le fixer temporairement avec une (1) des vis captives.
Retrait de la façade inférieure
Pour accéder au module d'entrée/sortie avant, vous devrez retirer la façade inférieure du boîtier. Cette façade est fixée au boîtier avec 14 vis au total :
- 12 vis courtes (de la même taille que celles tenant le panneau en verre avant)
- 2 vis longues
Toutes ces vis peuvent être retirées à l'aide de votre tournevis Phillips #1. Il est fortement recommandé d'utiliser un plateau magnétique ou un organiseur pour cette étape. En commençant par le dessous du boîtier, retirez les six (6) petites vis mises en évidence ci-dessous :

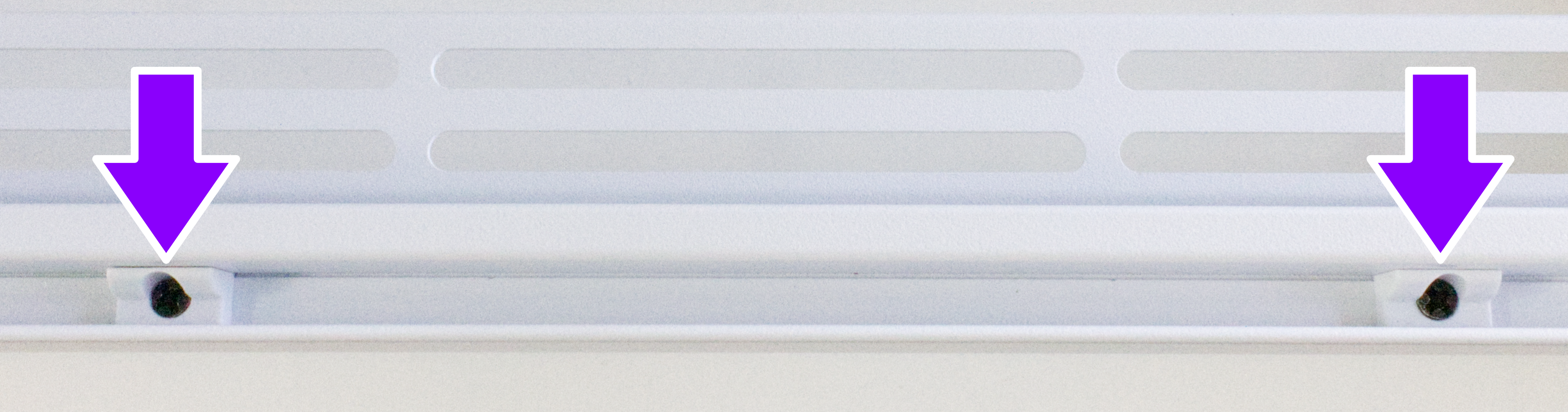

Bord côté gauche (verre trempé).

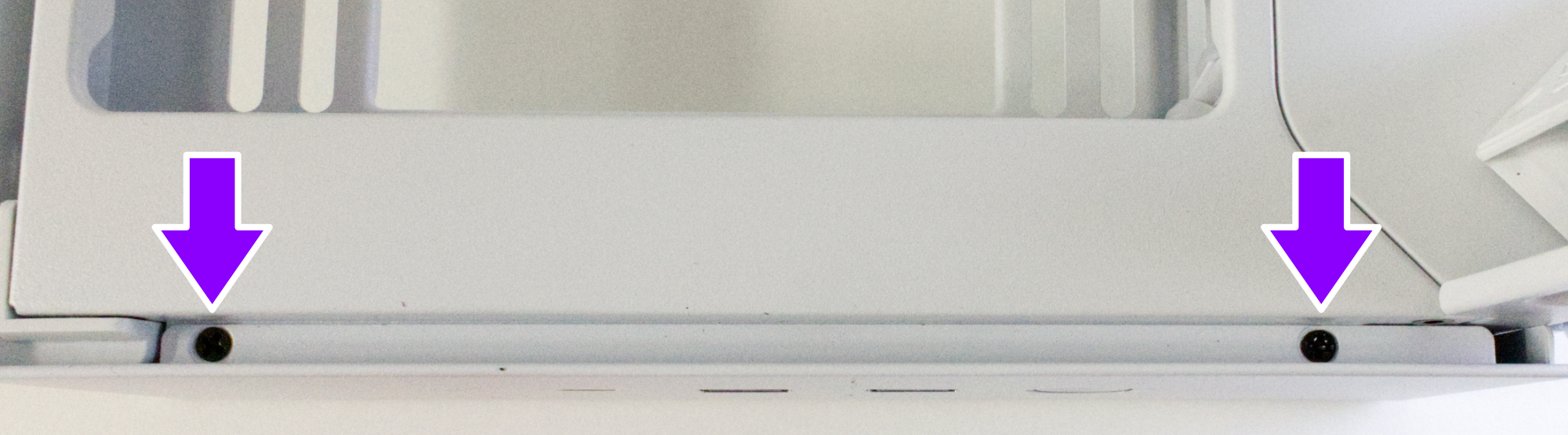

Bord avant

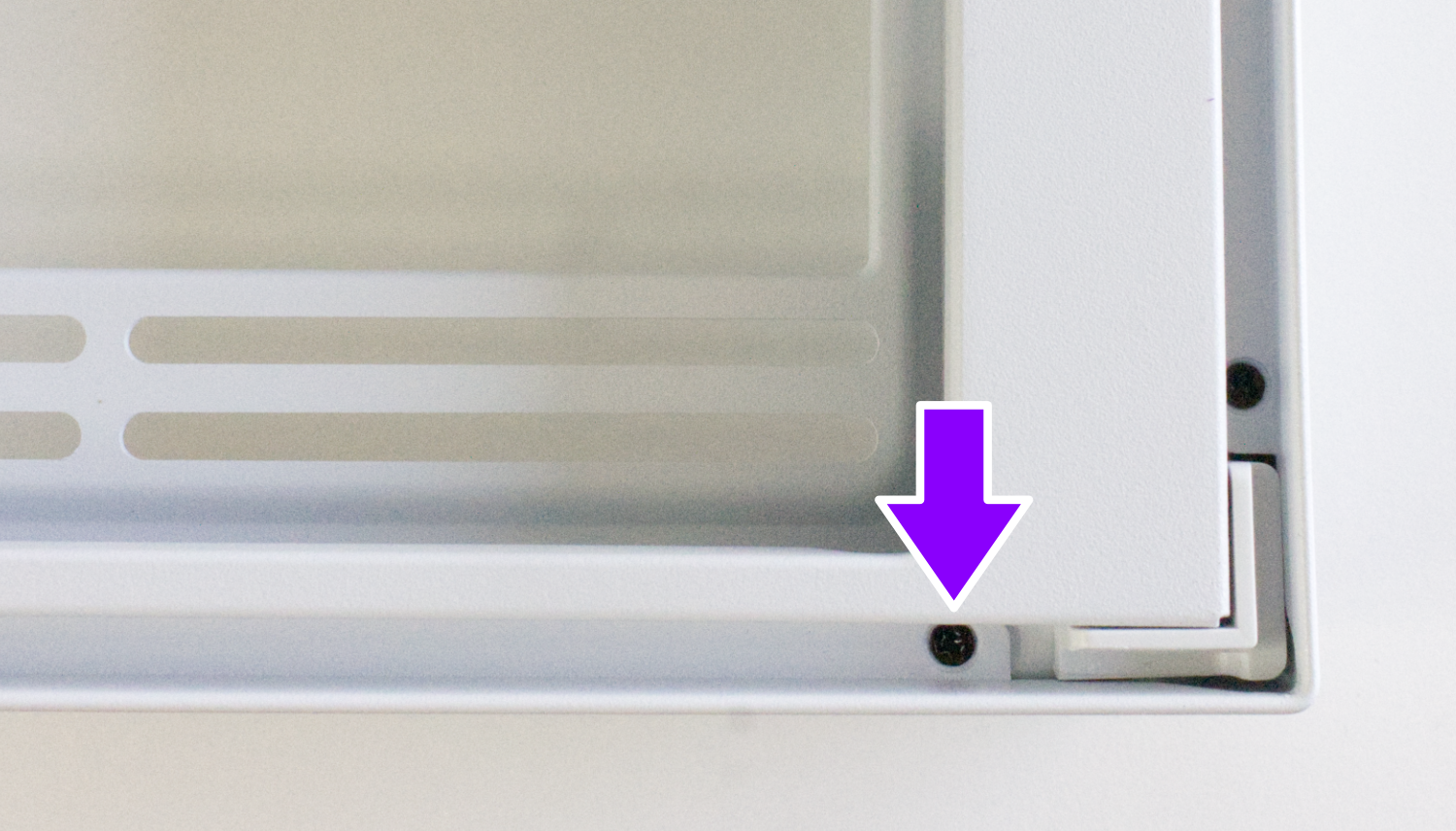

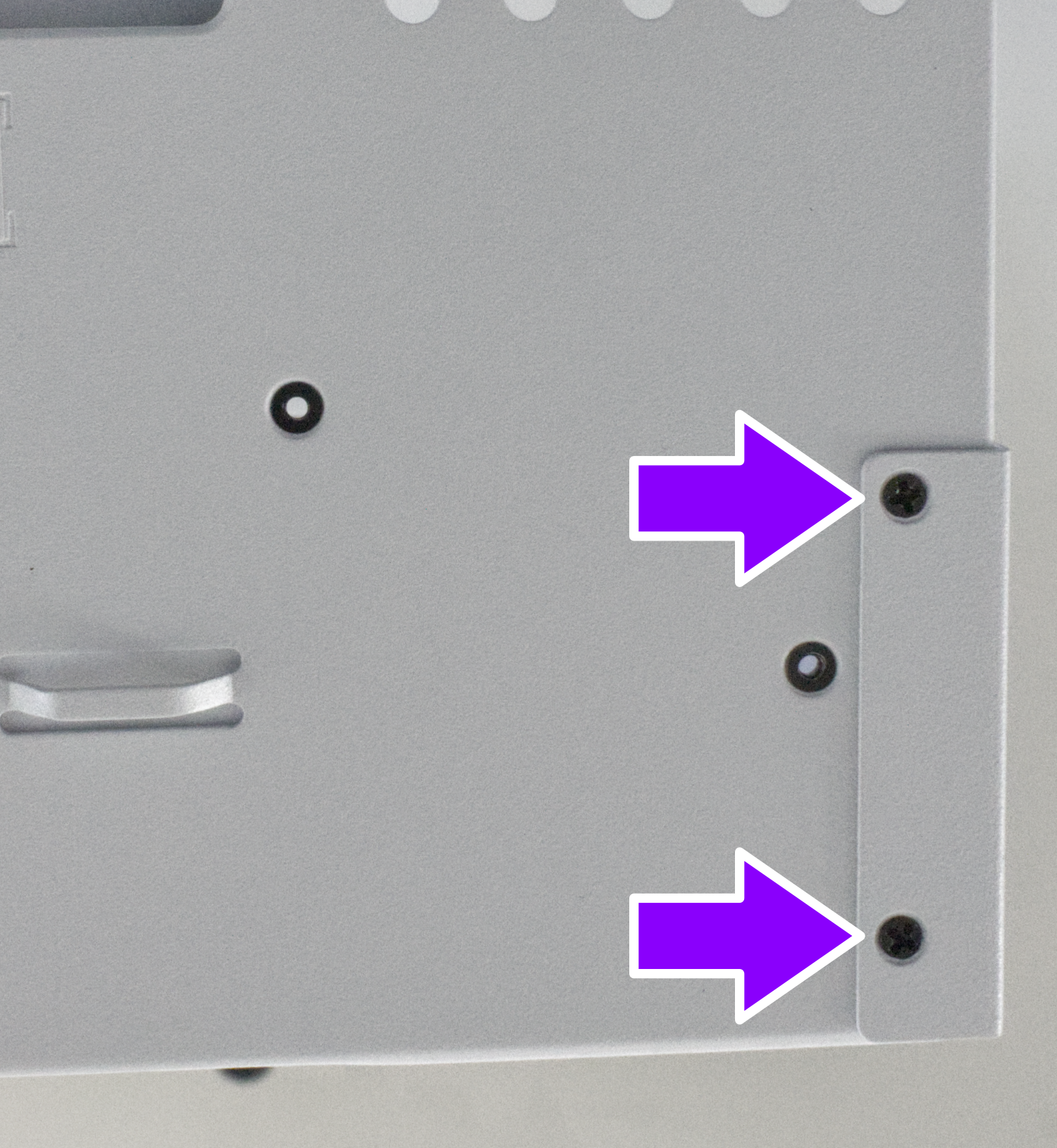

Passez à l'arrière du boîtier et retirez les deux (2) vis courtes situées dans le coin inférieur droit.
Ensuite, retirez les quatre (4) petites vis situées aux bords intérieurs où le verre était fixé. Il y en aura deux (2) situées sur le bord sous le petit panneau en verre et deux (2) situées sur le bord sous le grand panneau en verre.

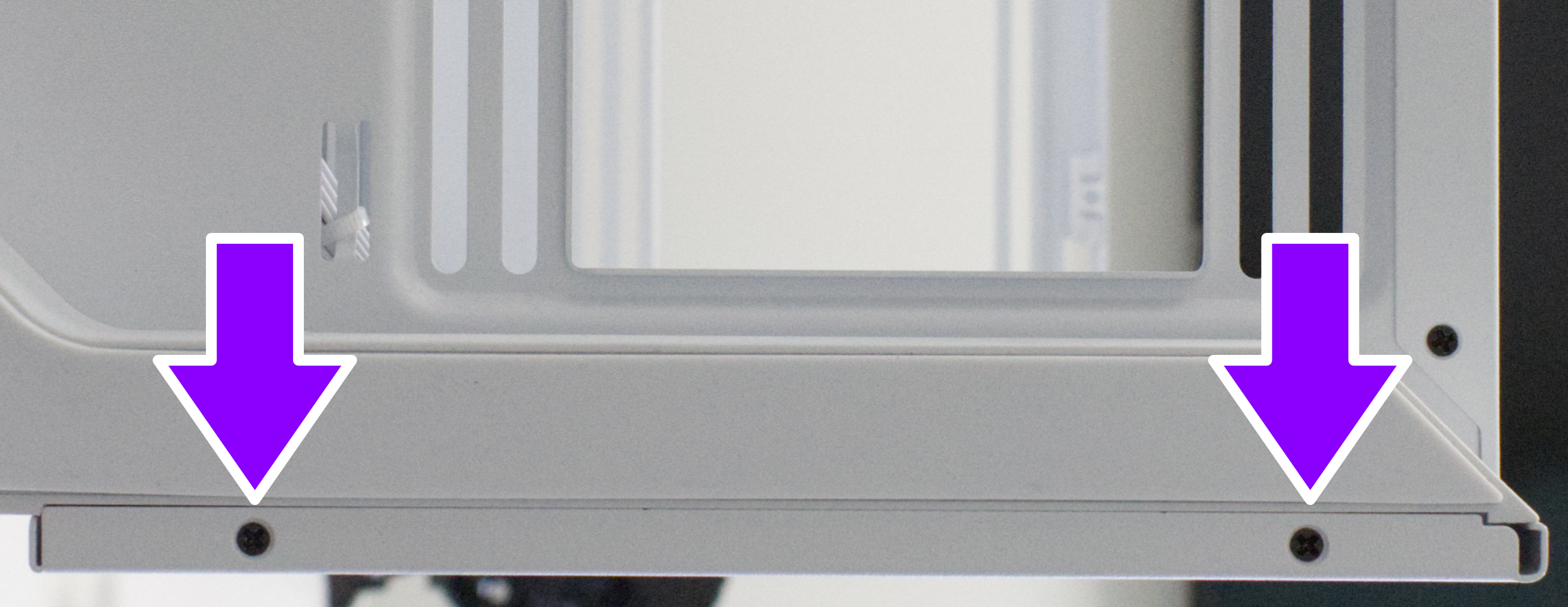

Bord du grand panneau, gauche.
Bord du grand panneau, droite

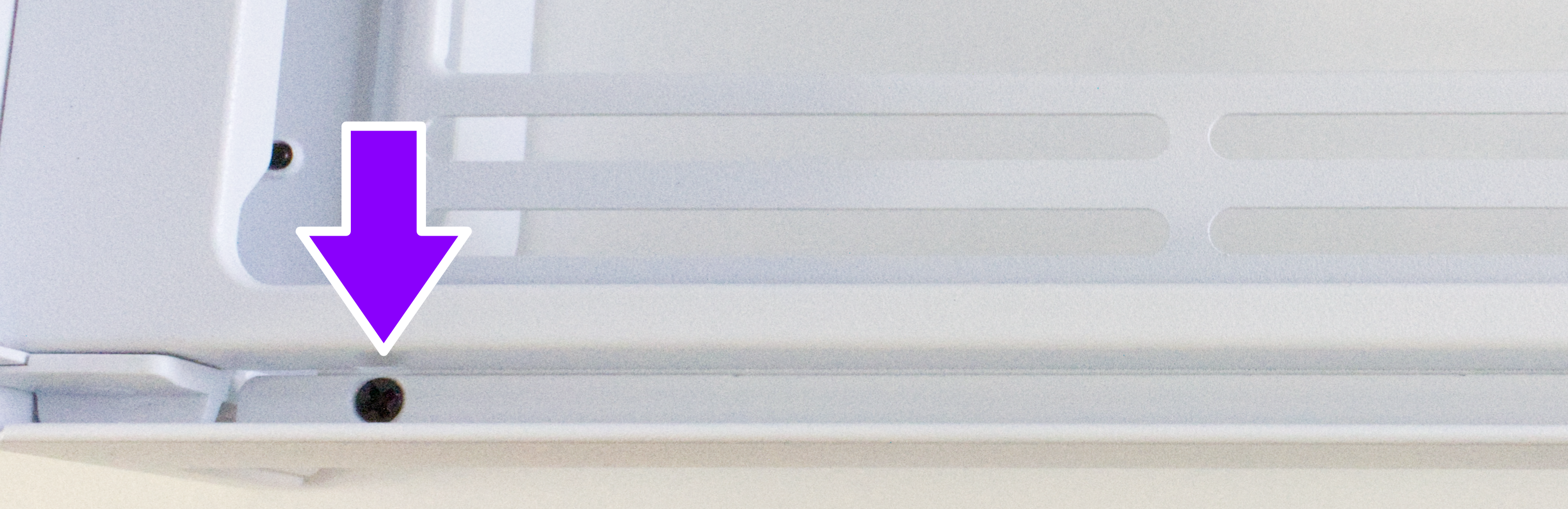

Bord du petit panneau
Retirez les deux vis longues maintenant les clips pare-chocs en plastique au centre du bord du grand panneau, puis retirez les deux clips pare-chocs en plastique du bord du boîtier. Remarque : lors de la réinstallation des clips plus tard, assurez-vous que le côté haut des pare-chocs soit orienté vers l'intérieur du boîtier comme montré ci-dessous :
Une fois les vis retirées, tirez la façade depuis l'arrière du boîtier et retirez-la.
Retrait du module d'entrée/sortie

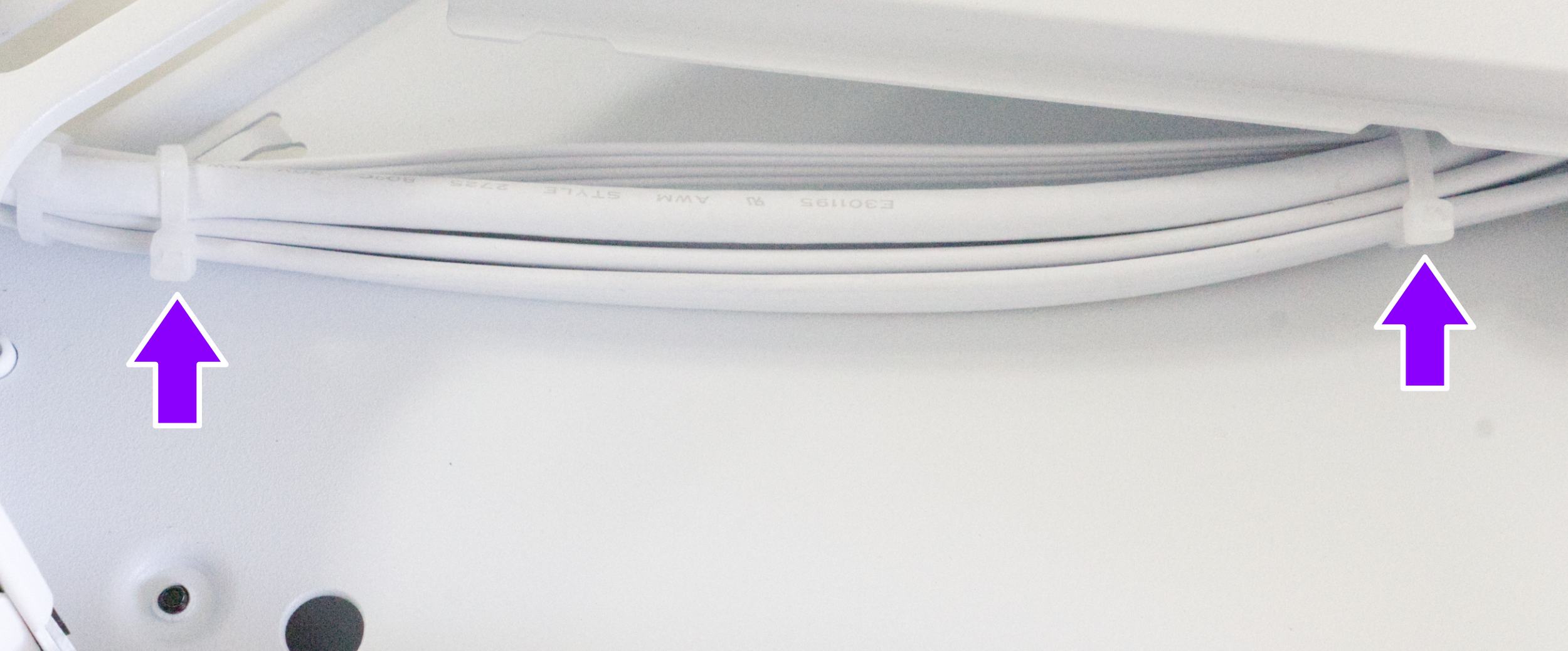

Avec la façade inférieure retirée, vous pouvez maintenant accéder au module d'entrée/sortie. Pour libérer le module, commencez par couper les deux attaches de câble maintenant les câbles d'entrée/sortie à l'intérieur du boîtier comme montré ci-dessous :

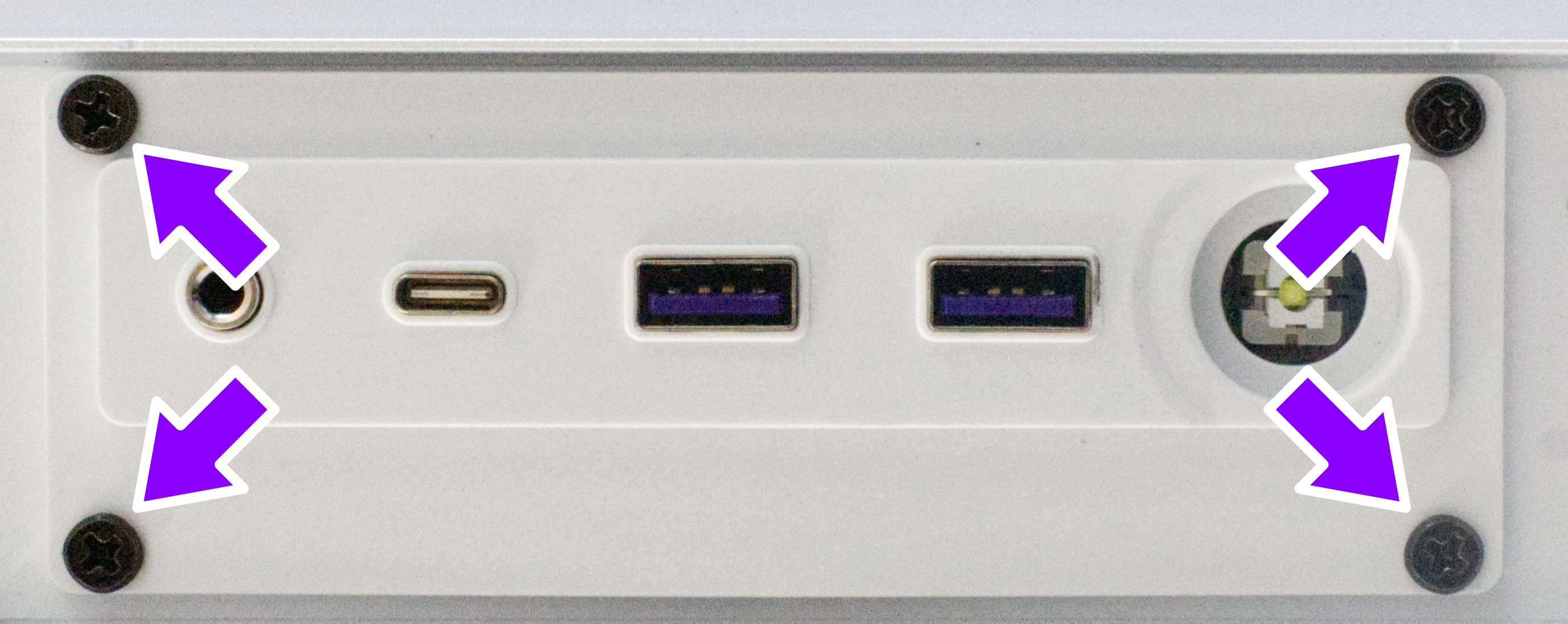

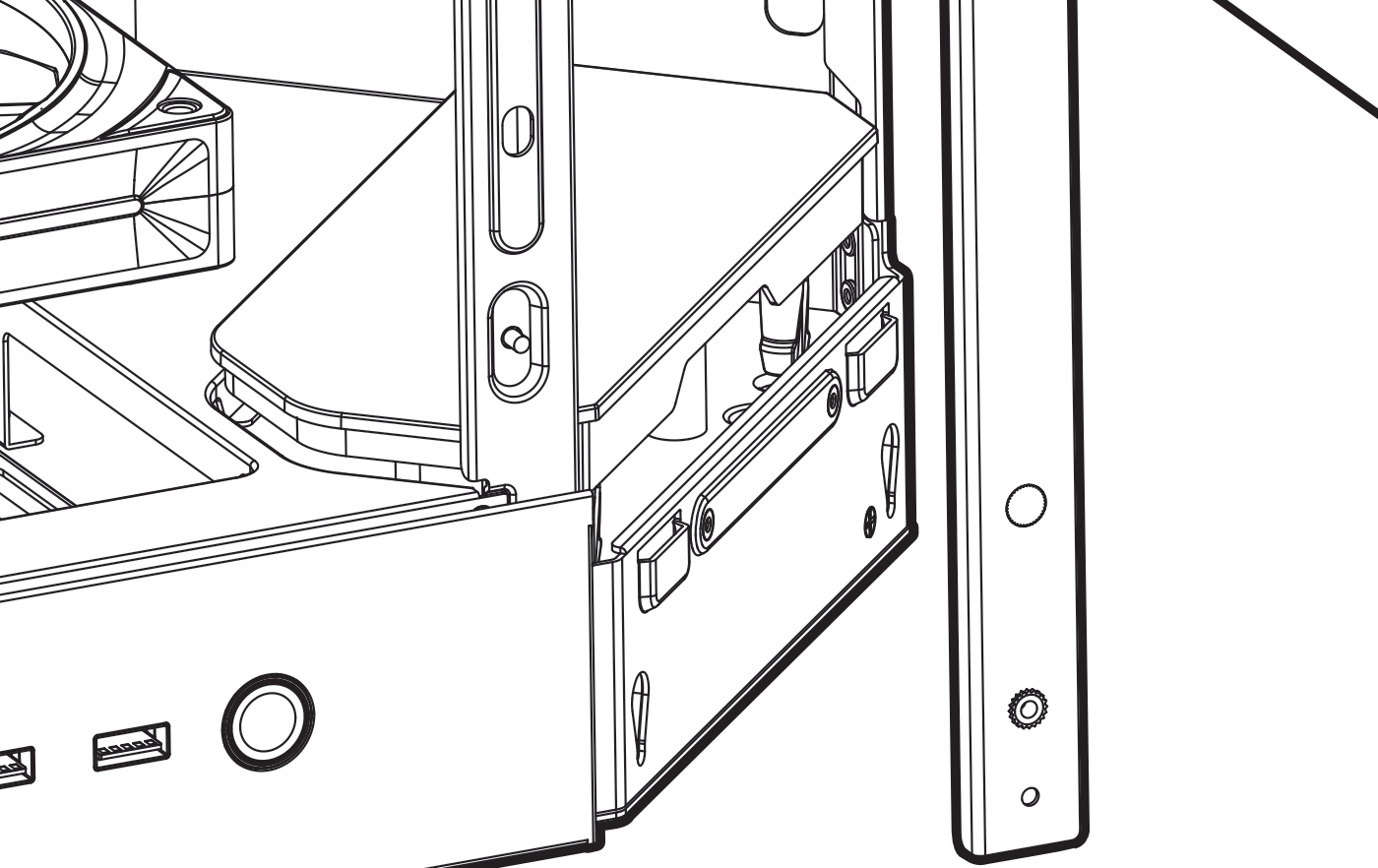

Une fois les attaches de câble coupées, retirez les quatre (4) vis de la face du module d'entrée/sortie avant et tirez le module vers l'extérieur par l'avant du boîtier.
Pour installer le module d'entrée/sortie avant de remplacement, suivez ces instructions dans l'ordre inverse.
