Ce guide expliquera comment remplacer le module E/S supérieur sur le boîtier H7 Flow. Pour ce remplacement, vous aurez besoin des éléments suivants :

• Un module E/S supérieur de rechange (également appelé module USB)
• Un tournevis cruciforme n°1

Préparation du boîtier

Pour remplacer le module E/S supérieur, il vous faudra retirer les panneaux suivants du boîtier :

• Panneau en maille supérieur
• Panneau métallique droit

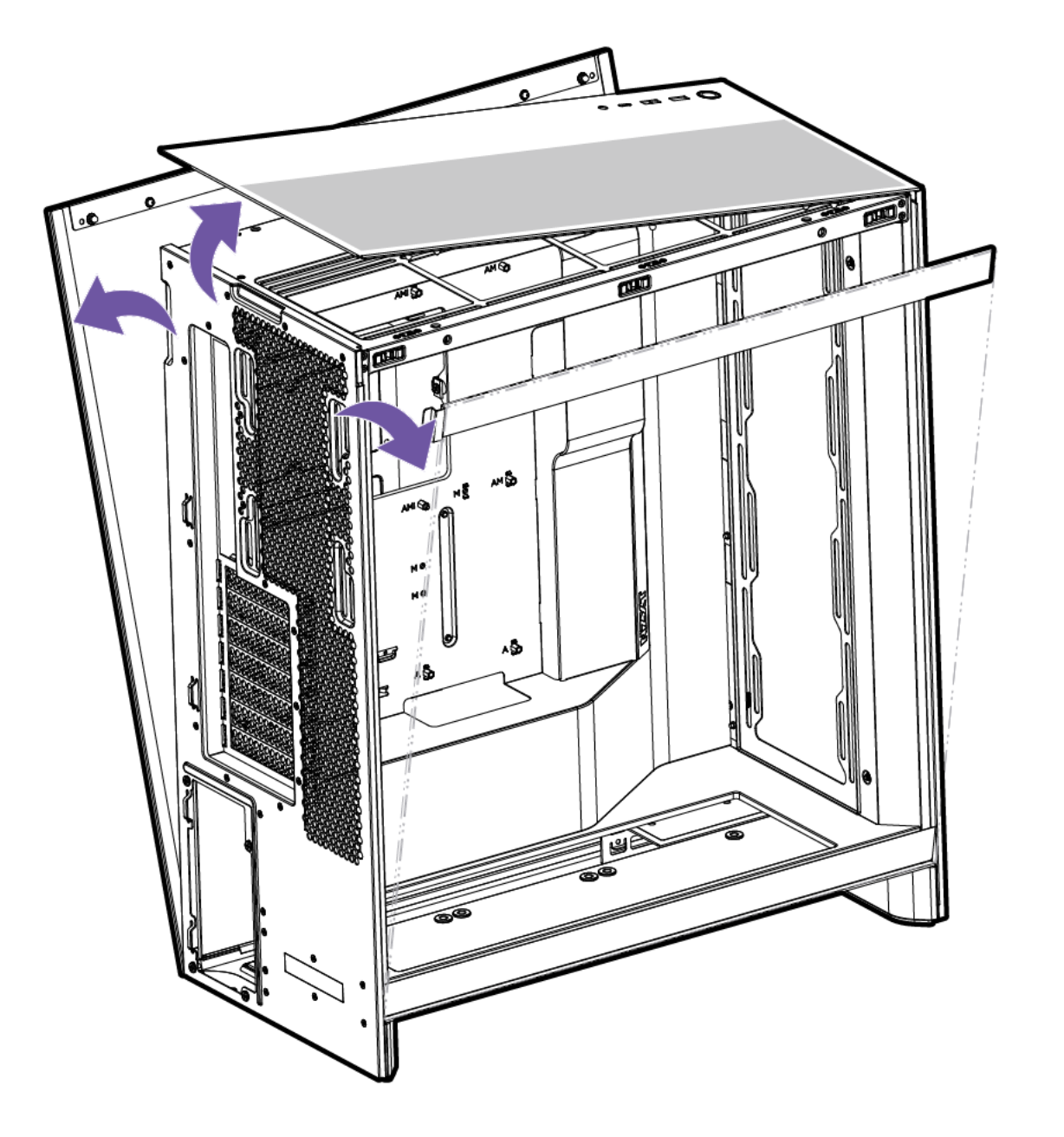

Grâce à la conception sans outil du H7, retirer ces panneaux est très facile. Pour retirer le panneau supérieur, utilisez la découpe à l’arrière du boîtier pour tirer le panneau vers le haut et l’éloigner du boîtier. La même méthode peut être utilisée pour retirer également le panneau métallique.

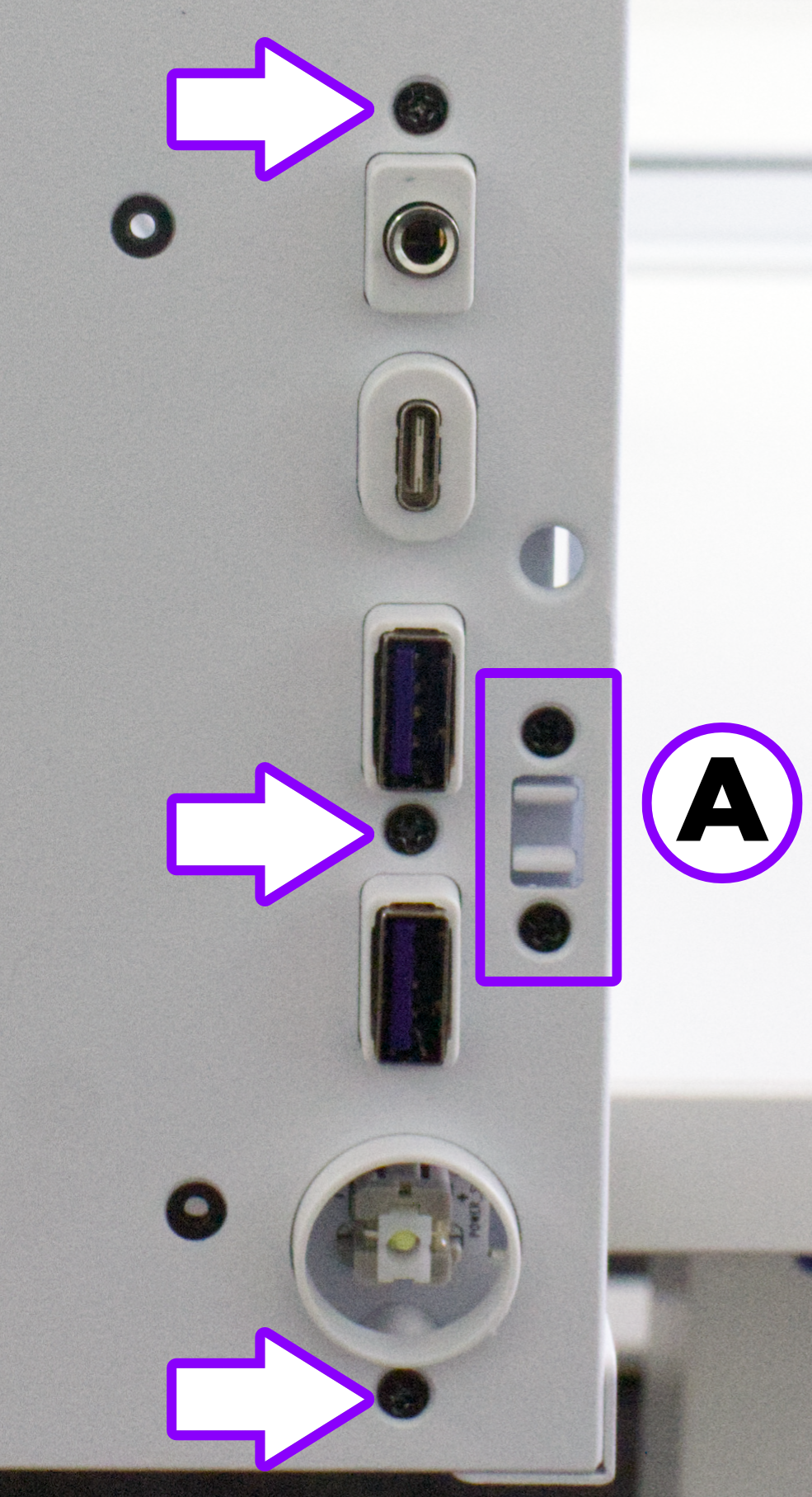

Une fois les panneaux retirés, utilisez votre tournevis cruciforme n°1 pour retirer les deux vis qui maintiennent le loquet du boîtier en place (A), puis retirez le loquet du boîtier. Une fois le loquet retiré, dévissez les 3 vis qui maintiennent le module E/S supérieur en place et retirez le module E/S par le dessous.

Pour installer le module E/S supérieur de remplacement, suivez ces instructions dans l’ordre inverse.
