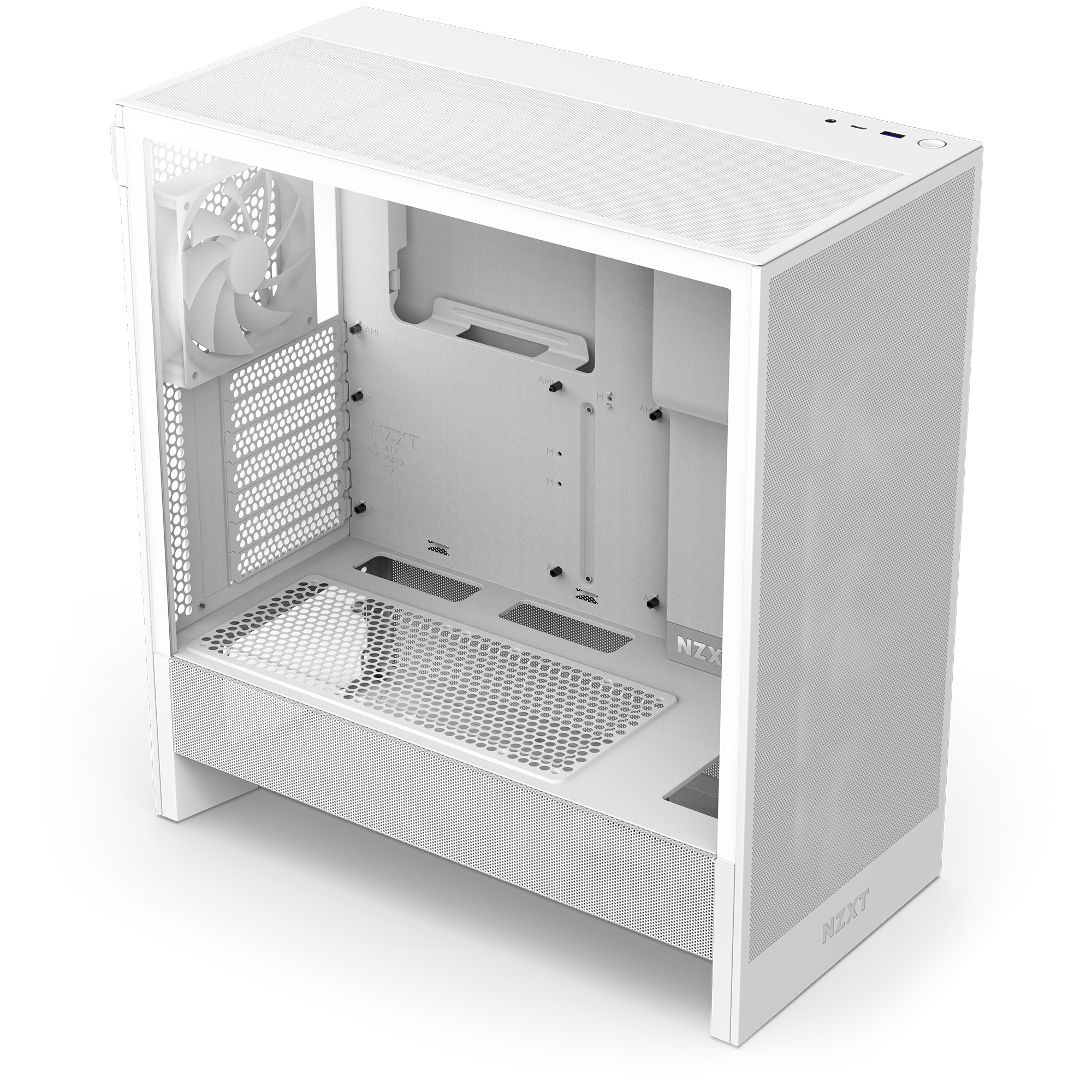

H5 Flow (2024) |
Ce guide explique comment remplacer le module Top I/O sur le boîtier H5 Flow. Pour ce remplacement, vous aurez besoin des éléments suivants :
- Un module Top I/O de remplacement (également appelé module USB)
- Un tournevis Phillips n°1
| Guide H5 Flow (2024) | ||||||
|

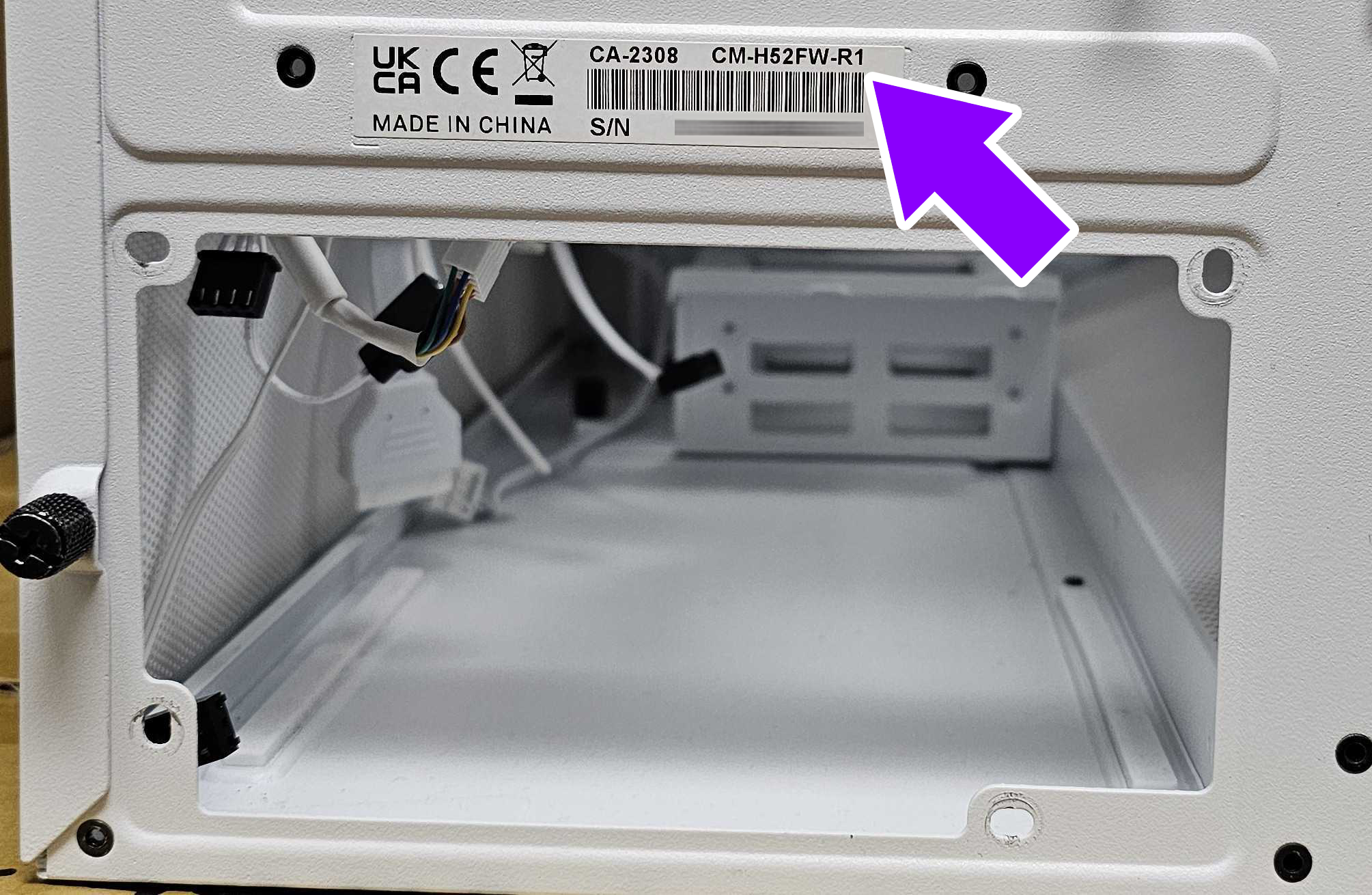

Ce guide est spécifiquement destiné aux modèles H5 Flow et H5 Flow RGB sortis en août 2024. Cette version du boîtier peut être facilement identifiée en vérifiant le numéro de modèle situé à l'arrière du boîtier :
|
Préparation du boîtier

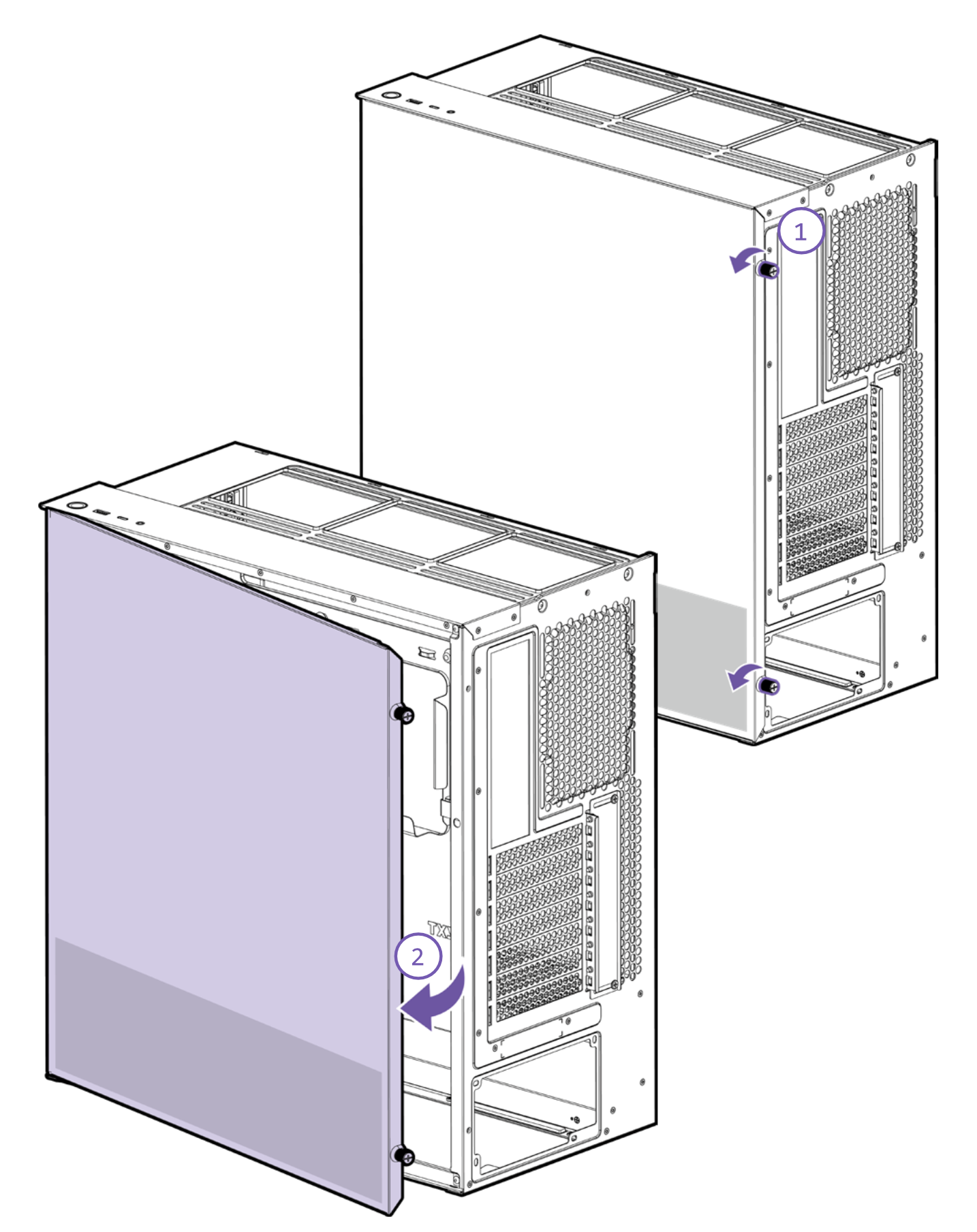

Pour remplacer le module Top I/O, vous devrez retirer le panneau latéral en métal du boîtier. Ce panneau est fixé par deux vis de verrouillage accessibles à l'arrière du boîtier comme illustré ci-dessous :
Une fois le panneau latéral en métal retiré, vous aurez un accès facile au module Top I/O situé dans le coin supérieur gauche derrière le plateau de la carte mère.
Retrait du module I/O

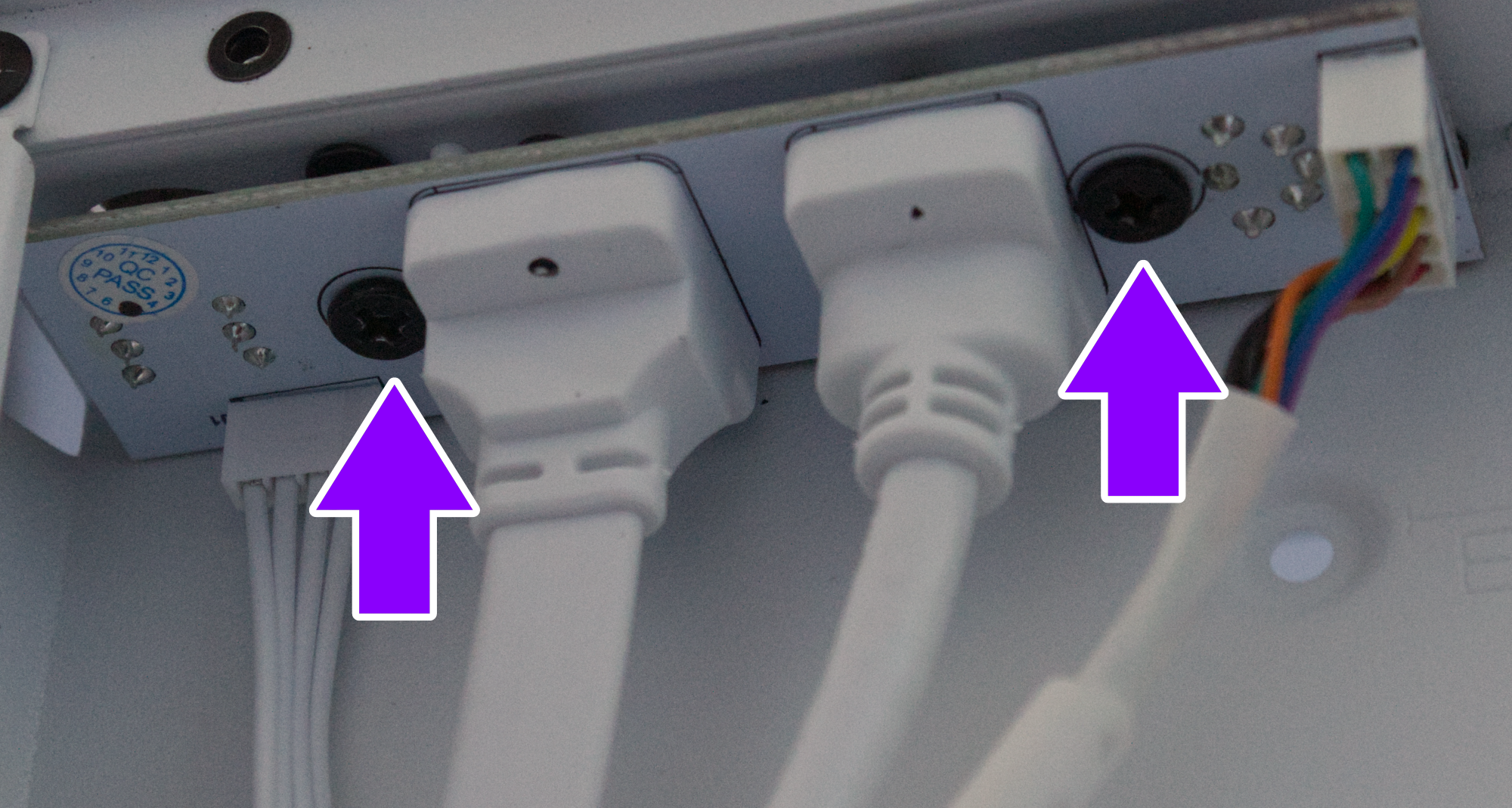

Pour retirer le module Top I/O, utilisez votre tournevis Phillips n°1 pour dévisser les deux vis qui maintiennent le module en place. Une fois les vis retirées, le panneau devrait se détacher facilement.
Pour installer le nouveau module Top I/O, suivez ces instructions dans l'ordre inverse.
