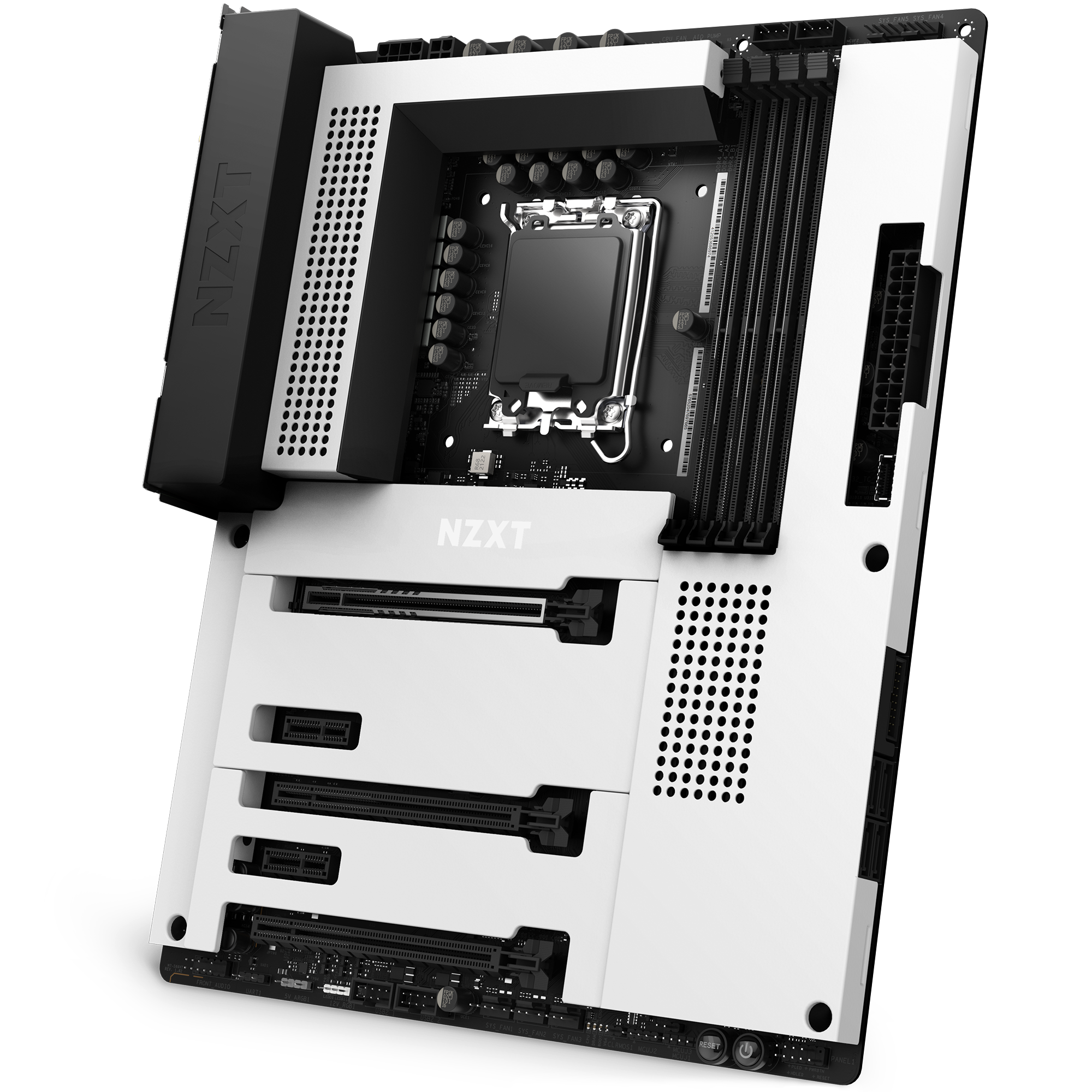

Spécifications N7 Z690 – NZXT Support Center

Général
Format	ATX
Chipset	Intel® Z690
Type de socket	Intel® LGA 1700
Support CPU	Processeurs Intel® 14e génération * Processeurs Intel® 13e génération * Processeurs Intel® 12e génération Voir la liste de compatibilité CPU pour plus de détails. * Le support des générations Intel® 13 et 14 peut nécessiter une mise à jour BIOS supplémentaire avant l'installation.
Emplacements DIMM	4
Support sans fil	WiFi 6E, Bluetooth 5.2
Système d'exploitation	Windows® 10 64 bits ou plus récent
Support Multi-GPU	AMD Quad CrossFireX™ et CrossFireX™ * * Support uniquement sur les emplacements PCIe Gen 4 x1
Fonctionnalités supplémentaires	Technologie hybride Intel® Technologie Intel® Turbo Boost Max 3.0
Garantie	3 ans
Mémoire
Type DIMM	DDR4 288 broches
Capacité maximale mémoire	128 Go
Architecture mémoire	Double canal
Fréquence de base supportée	2933 MHz 2800 MHz 2666 MHz 2400 MHz 2133 MHz
Vitesse mémoire maximale	5000+ MHz (Overclocking) * Veuillez consulter la QVL mémoire pour plus de détails. * Supporte nativement DDR4 3200 MHz
Mémoire supportée	Mémoire non-ECC non tamponnée Supporte la mémoire ECC UDIMM (fonctionne en mode non-ECC)
Support Intel® XMP 2.0	Oui
Graphiques intégrés
Contrôleur graphique	Intel® Xe Graphics
Sortie graphique intégrée	HDMI™ 2.1 compatible TMDS
Résolution maximale	4096 x 2160 @ 60Hz
Fonctionnalités supplémentaires	Compatible HDCP 2.3
Emplacements d'extension
Emplacements PCIe x16 (mode x16)	1
Emplacements PCIe x16 (mode x4)	2
Emplacements PCIe x1	2
Type PCIe	PCIEX16_1 * PCIe Gen 5 x16 PCIEX16_2 * PCIe Gen 4 x4 PCIEX16_3 * PCIe 3.0 x4 PCIEX1_1, PCIEX1_2 PCIe Gen 4 x1 * Supporte les SSD NVMe comme disques de démarrage
Support de stockage
Emplacements M.2 Type 2242/2260/2280 (M-Key)	2 (M2_1, M2_3)
Emplacements M2 Type 2242/2260/2280/22110 (M-Key)	1 (M2_2)
Type M.2	M2_1, M2_2 PCIe Gen 4 x4 * M2_3 PCIe Gen 4 x4 * ou SATA * Supporte Intel® Volume Management Device, Intel® Optane Technology, & SSD NVMe comme disques de démarrage
Ports SATA 6Gb/s	4
Support RAID	Supporte RAID 0/1/5/10 pour les dispositifs de stockage SATA Supporte RAID 0/1/5 pour les dispositifs de stockage M.2 NVMe
Fonctionnalités supplémentaires	Technologie Intel® Smart Response Technologie Intel® Rapid Storage Mémoire Intel® Optane
Support réseau et sans fil
Contrôleur LAN intégré	Realtek® RTL8125BG LAN 2.5G Supporte Wake-on-LAN Supporte Ethernet écoénergétique 802.3az
Contrôleur WLAN (WiFi) intégré	Intel Dual Band Wireless-AX210 Wi-Fi 6E Supporte WiFi 802.11 a/b/g/n/ac/ax Supporte Bluetooth Supporte la double bande de fréquence (2.4/5GHz, 6GHz ) Supporte MU-MIMO Le Wi-Fi 6E (bande 6GHz) est supporté par Microsoft® Windows® 11, la disponibilité peut varier selon le pays et la région. Un routeur compatible 6GHz est requis pour la fonctionnalité 6E.
Version Bluetooth	Bluetooth V5.2
Antennes incluses	2x "Type stylo" RP-SMA mâle compatible
Audio intégré
Contrôleur audio	Codec Realtek® ALC1220
Canaux	Audio haute définition 8 canaux
Lecture	DAC 32-bit @ 192 000 Hz
I/O arrière
USB 3.2 Gen 2 (Type C)	1
USB 3.2 Gen 2 (Type-A)	2
USB 3.2 Gen 1 (Type-A)	3
USB 2.0 (Type-A)	2
HDMI™ 2.1	1
Antenne sans fil	2 (2T2R)
LAN (RJ45)	1
Prises audio 5.1 canaux	1 x Surround avant/stéréo LR 1 x Centre/Subwoofer 1 x Surround arrière 1 x Entrée ligne 1 x Microphone 1 x Sortie optique SPDIF
Fonctionnalités supplémentaires	1 x Bouton Clear CMOS 1 x Bouton BIOS Flashback
I/O interne
Emplacement M.2 (M-Key)	3
Emplacement M.2 (E-Key)	1 * * Pour la carte sans fil incluse
Port SATA 6Gbps	4
Connecteur USB 3.2 Gen 2 (pour Type-C)	1
Connecteur USB 3.2 Gen 1 (pour Type-A)	1 (Jusqu'à 2 ports par connecteur)
Connecteur USB 2.0	2 (Jusqu'à 2 ports par connecteur)
Audio panneau avant	1
Connecteur ventilateur PWM 4 broches	1 x CPU_FAN (Jusqu'à 24W) 1 x AIO_PUMP (Jusqu'à 24W) 5 x SYS_FAN (Jusqu'à 24W)
Connecteur NZXT RGB	2 * * Supporte jusqu'à 5 dispositifs NZXT RGB, 40 LEDs au total par connecteur.
Connecteur ARGB 5V	1 * * Supporte jusqu'à 40 LEDs par connecteur
Connecteur RGB 12V	1 * * Supporte les bandes LED RGB 5050 avec une puissance maximale de 12V 3A (36W) et une longueur inférieure à 2 mètres.
Connecteurs d'alimentation ATX	1 x Connecteur alimentation ATX 24 broches 1 x Connecteur alimentation ATX 12V 8 broches 1 x Connecteur alimentation ATX 12V 4 broches
Fonctionnalités supplémentaires	1 x Bouton d'alimentation 1 x Bouton de réinitialisation 1 x LED POST
Informations produit
Numéro de modèle	N7-Z69XT-B1 (Noir) N7-Z69XT-W1 (Blanc)
UPC	810074840194 (Noir) 810074840187 (Blanc)
EAN	5056547200125 (Noir) 5056547200118 (Blanc)
