Ce guide passera en revue le processus de création dans les NZXT H6 Series de boîtiers.N'oubliez pas que le guide suivant est basé sur l'expérience d'un constructeur avec des pièces immédiatement disponibles.Votre version peut être très différente de celle-ci, et nous l'encouragerions en fait.Si vous avez une construction dont vous êtes particulièrement fier dans votre boîtier NZXT H6 Series, n'hésitez pas à la partager avec nous sur nos comptes de réseaux sociaux :
- Officiel #NZXTSetups Groupe sur Facebook
- @NZXT sur Twitter
- @NZXT sur Instagram
- @NZXT sur Tiktok
- Le Discord officiel de la communauté NZXT
Construire dans la série NZXT H6 est une expérience incroyablement simple et directe qui est non seulement invitante pour les constructeurs débutants, mais incroyablement flexible pour les constructeurs expérimentés qui cherchent à construire une pièce maîtresse.Pour ce guide, nous examinerons certaines fonctionnalités clés du H6 pour vous aider à démarrer votre construction.
Préparer votre build
Comme pour toute version de PC, il est toujours préférable de s’assurer que tous vos composants fonctionnent correctement avant de commencer le travail.Cela peut être fait en assemblant votre PC à l'extérieur du boîtier, généralement au-dessus du boîtier de votre carte mère, dans le cadre d'un processus appelébreadboarding.L'objectif principal est de s'assurer que tout fonctionne avant de travailler sur le cas, au cas où une pièce arriverait avec un problème qui devrait être remplacée.
Nous aborderons la planche à pain dans son ensemble dans un autre guide à l'avenir, mais la première étape ici sera lamême que la planche à pain de votre PC qui préparera votre carte mère.

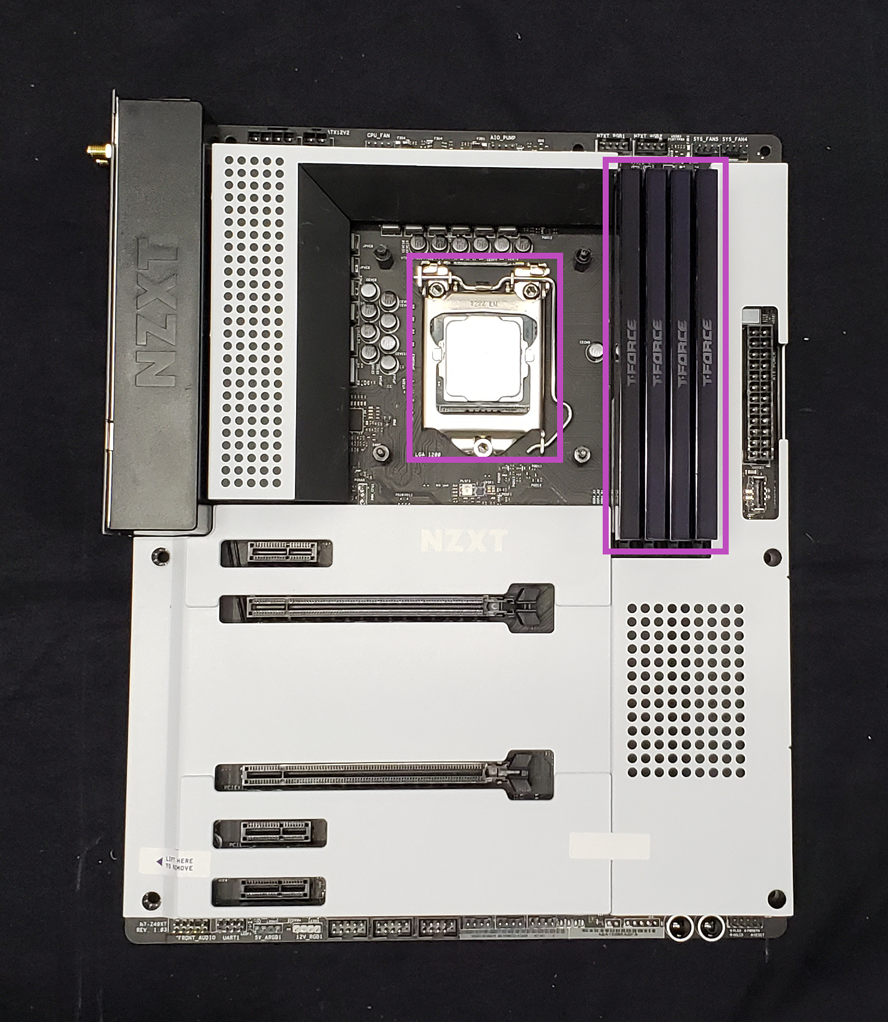

Préparation de la carte mère
Il est recommandé de préparer votre carte mère et tous les composants connectésavant de travailler dans le boîtier, car cela facilitera grandement les installations ultérieures.Ce processus comprendra généralement les éléments suivants :
- Installez le processeur dans le socket du processeur
- Installez votre RAM conformément au manuel d'utilisation de la carte mère
- Pour la plupart des configurations à deux clés et double canal, vous installerez la RAM dans les emplacements 2 et 4. Pour notre version, nous utiliserons une configuration à quatre clés et double canal.
- Si vous utilisez des SSD M.2, installez-les conformément au manuel d'utilisation de la carte mère.
- Si votre refroidisseur de processeur comprend une plaque arrière ou du matériel de montage spécial, installez-le maintenant.
- Si vous utilisez un refroidisseur de processeur tour tel que leNZXT T120 Series, il est recommandé d'installer votre refroidisseur maintenant.
Une fois votre carte mère préparée, mettez-la de côté pendant que nous préparons le boîtier lui-même.
Préparation du dossier
Contrairement à la carte mère où nous ajoutions des pièces pour le préparer, préparer le boîtier lui-même signifie le réduire à l'essentiel afin d'accéder le plus efficacement possible à tous les coins et recoins du boîtier afin de rendre notre construction aussi simple que possible.

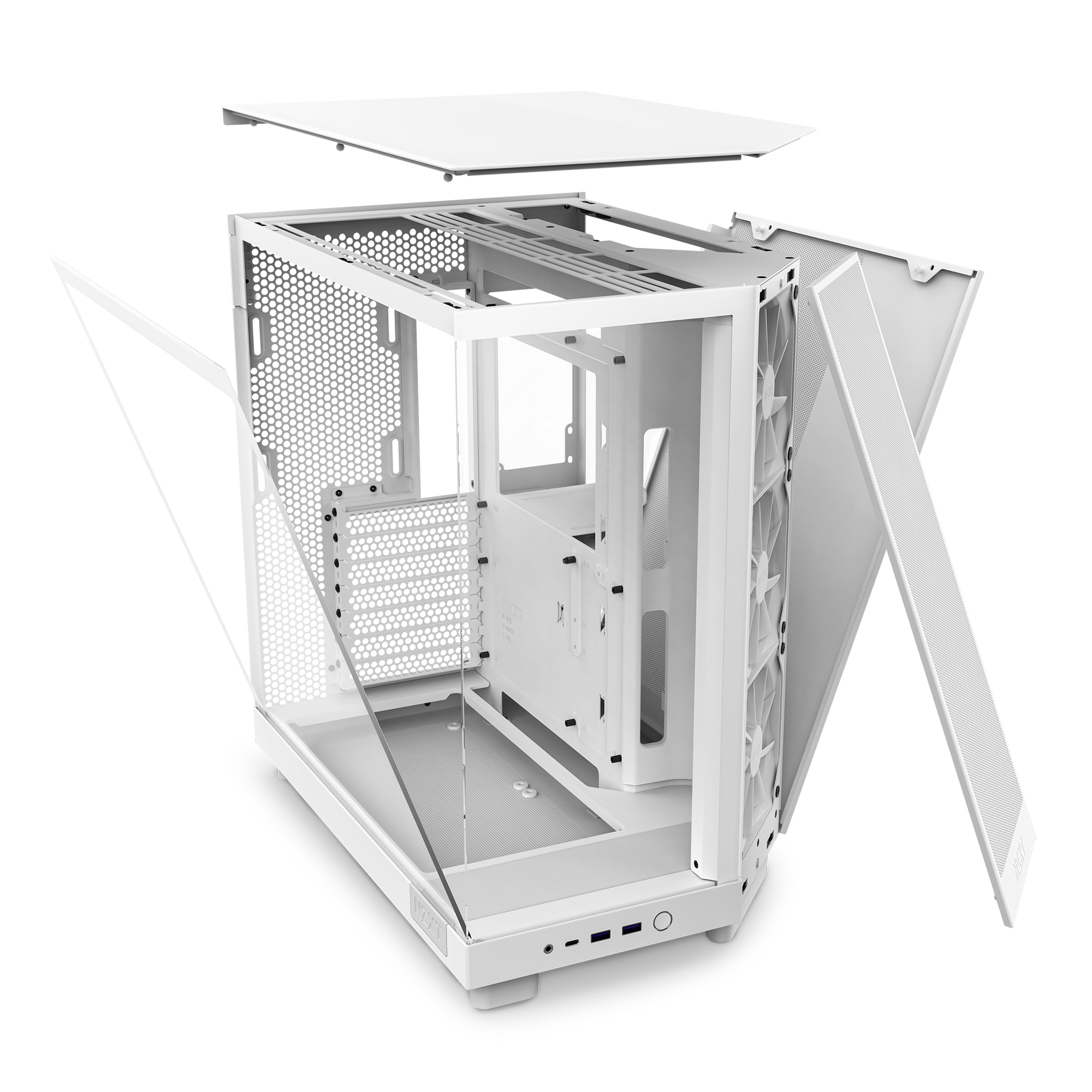

Commencez par desserrer les vis de fixation à l'arrière du boîtier qui maintiennent le panneau latéral trempé gauche et le panneau latéral droit en métal.Veuillez noter que ces vis sont des vis imperdables, elles ne sortiront donc pas une fois desserrées et tomberont mollement une fois déverrouillées.Une fois ces vis desserrées, nous retirerons ces deux panneaux en les tirant depuis le haut à l'arrière du boîtier et les mettrons de côté.Pour le panneau de verre, il est recommandé de le placer sur une surface douce et plane pour éviter tout dommage au panneau.

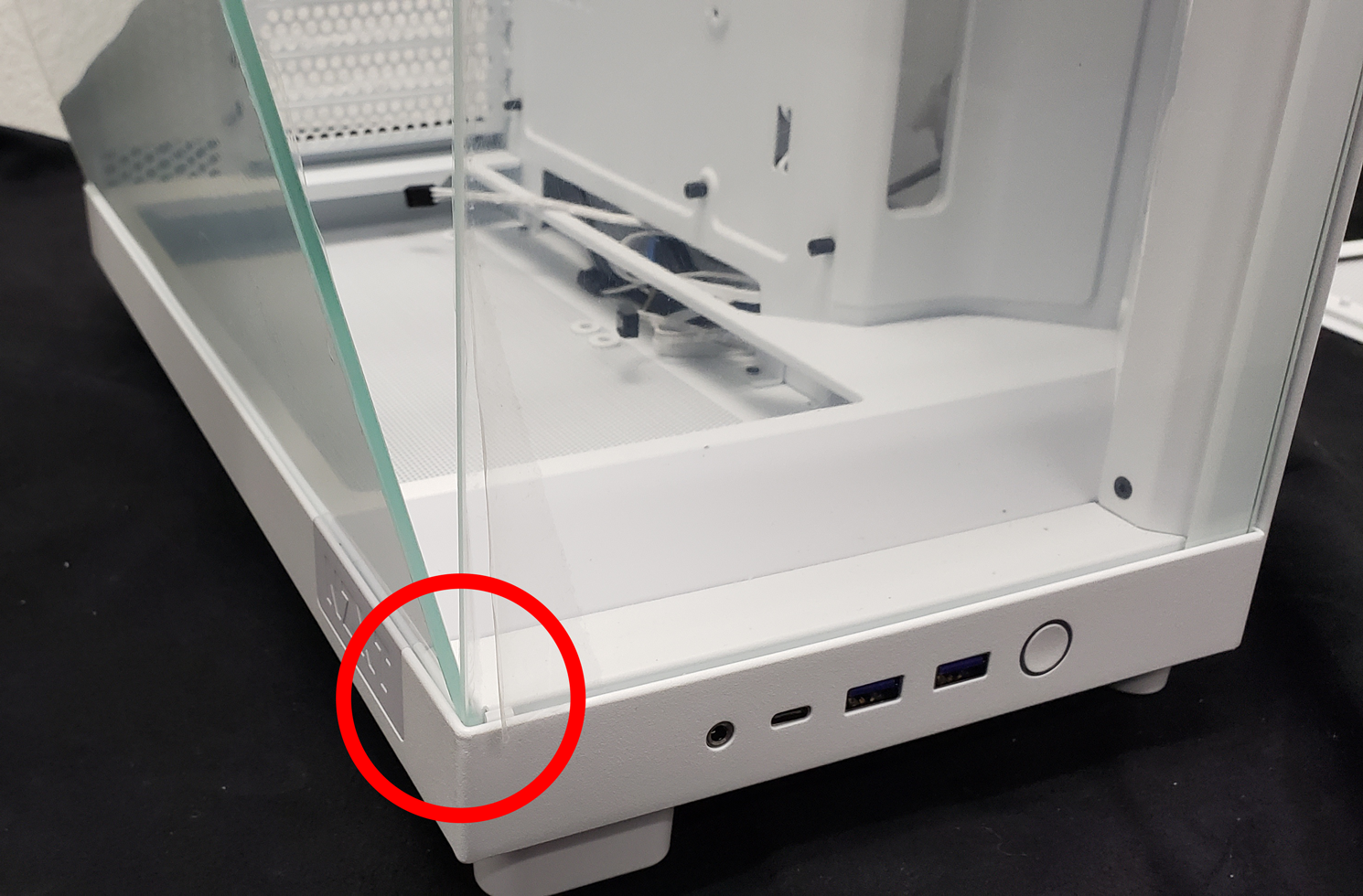

Note: Soyez prudent lorsque vous retirez le panneau en verre trempé du côté gauche.Le panneau s'insère dans le bas du boîtier et peut se briser s'il est soumis à une contrainte le long de ce bord.
Pour les panneaux grillagés supérieur et avant droit, ceux-ci seront entièrement ajustés par friction au boîtier à l'aide d'un jeu de clips et de rotules.Ceux-ci peuvent être facilement retirés en trouvant un bord exposé à l'endroit où l'un des plus grands panneaux a été retiré ou en utilisant la lèvre située à l'arrière et au bas du boîtier et en tirant vers l'extérieur.

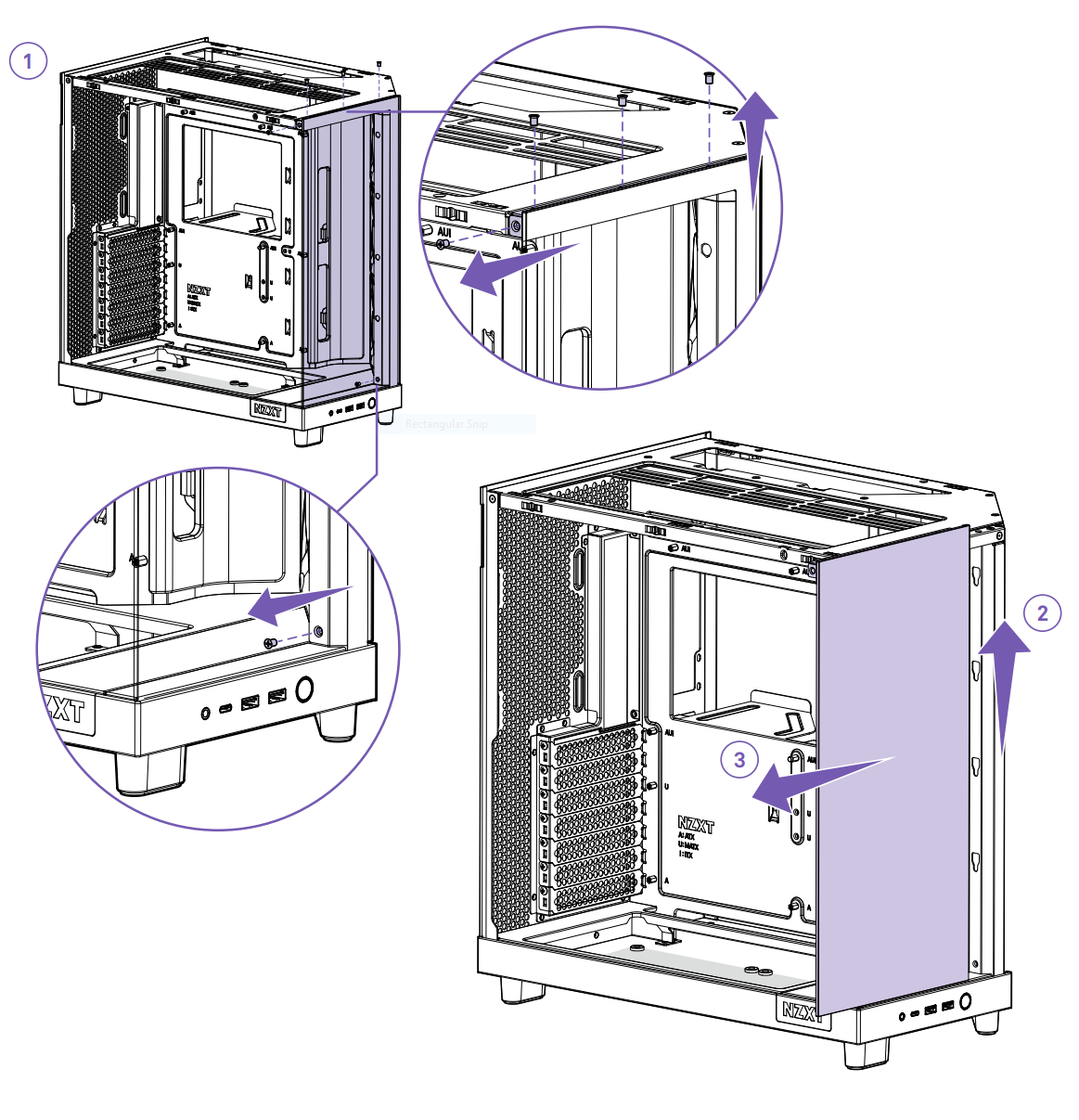

Enfin, nous pouvons retirer le verre trempé Front du boîtier afin d'avoir un meilleur accès à nos composants internes pendant la construction.Pour cela, dévissez les trois vis situées le long du bord supérieur du panneau de verre, puis la vis en haut à gauche du panneau extérieur au boîtier et enfin la vis en bas à droite du panneau intérieur du boîtier. .Une fois les 5 vis retirées, soulevez le panneauvers le hautpour le déverrouiller du côté du boîtier et retirez-le.Comme pour le panneau latéral gauche, il est recommandé de placer ce panneau sur une surface douce et plane pour éviter tout dommage.

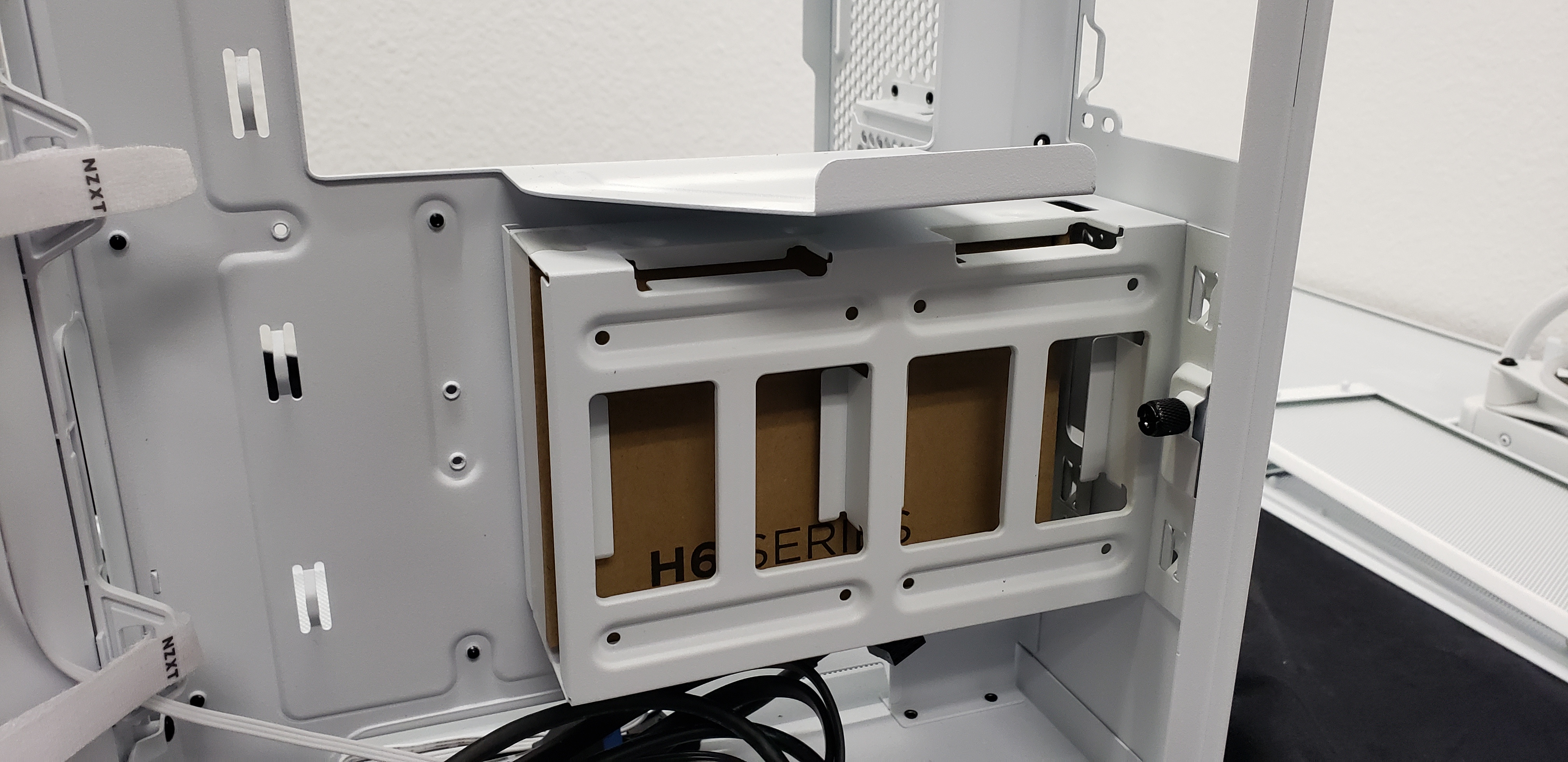

La dernière chose à retirer sera la cage de lecteur et le boîtier d'accessoires de la chambre droite du boîtier.Pour ce faire, desserrez la vis de rétention comme vous l'avez fait avec les panneaux latéraux et soulevez la cage de lecteur pour la déverrouiller depuis l'arrière du boîtier et retirez-la.À l'intérieur de la cage de lecteur, vous trouverez la boîte d'accessoires qui comprendra diverses vis, attaches et attaches zippées nécessaires à votre construction.
Installation de la carte mère
Une fois le boîtier et la carte mère préparés, l'étape suivante consiste à installer la carte mère.Commencez par vérifier le boîtier lui-même pour vous assurer que les bonnes entretoises sont préinstallées.Par défaut, les boîtiers de la série NZXT H6 seront configurés pour les cartes mèresATXetITX.Si vous utilisez une carte mèremATX (Micro ATX), vous devrez déplacer certaines des entretoises préinstallées des supports inférieurs étiquetésAvers les supports supérieurs étiquetésUdans afin de monter correctement votre carte mère.

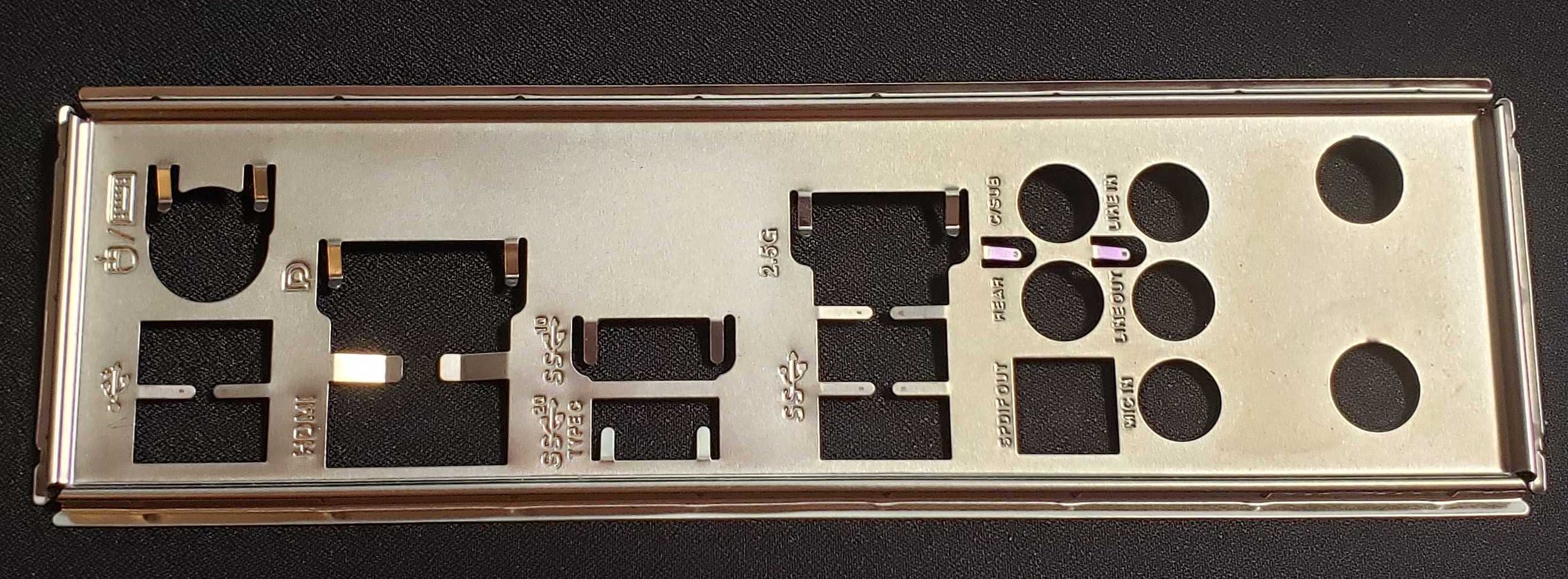

Si votre carte mèren'inclut pasde carte mère intégrée I/O plaque, vous devrez également vous assurer qu'elle est solidement installée à l'arrière de votre boîtier à cette étape en l'enfonçant dans la découpe depuis l'intérieurdu boîtier.Soyez prudentlors de l'installation d'un I/O plaque, car celles-ci sont généralement en métal estampé et peuvent être très coupantes.
De nombreuses cartes mères, y compris nos Cartes mères NZXT série N incluront unintégréI/O plaque, ce qui rend l'installation beaucoup plus facile.

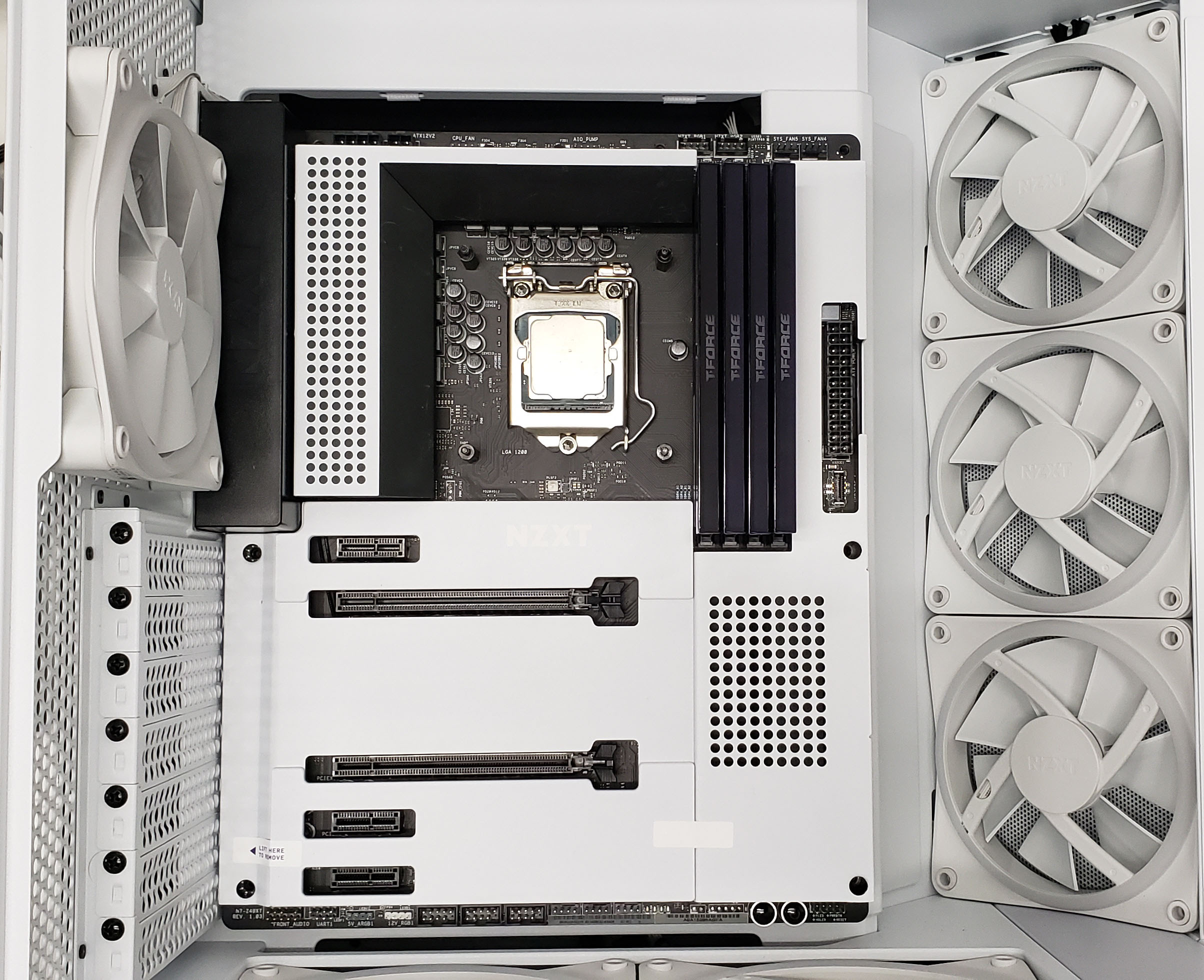

Alignez la carte mère avec le I/O plaque ou découpe à l'arrière du boîtier, puis abaissez la carte mère de manière à ce que les entretoises soient toutes correctement alignées avec les trous de vis de la carte mère.Le boîtier NZXT H6 comprendra une entretoise centrale surélevée qui aidera à aligner la carte mère en place.Une fois la carte mère en place, fixez-la au boîtier à l'aide des vis de montage6-32 x 5 mmfournies dans votre boîte d'accessoires.
Installation de ventilateurs et de radiateurs

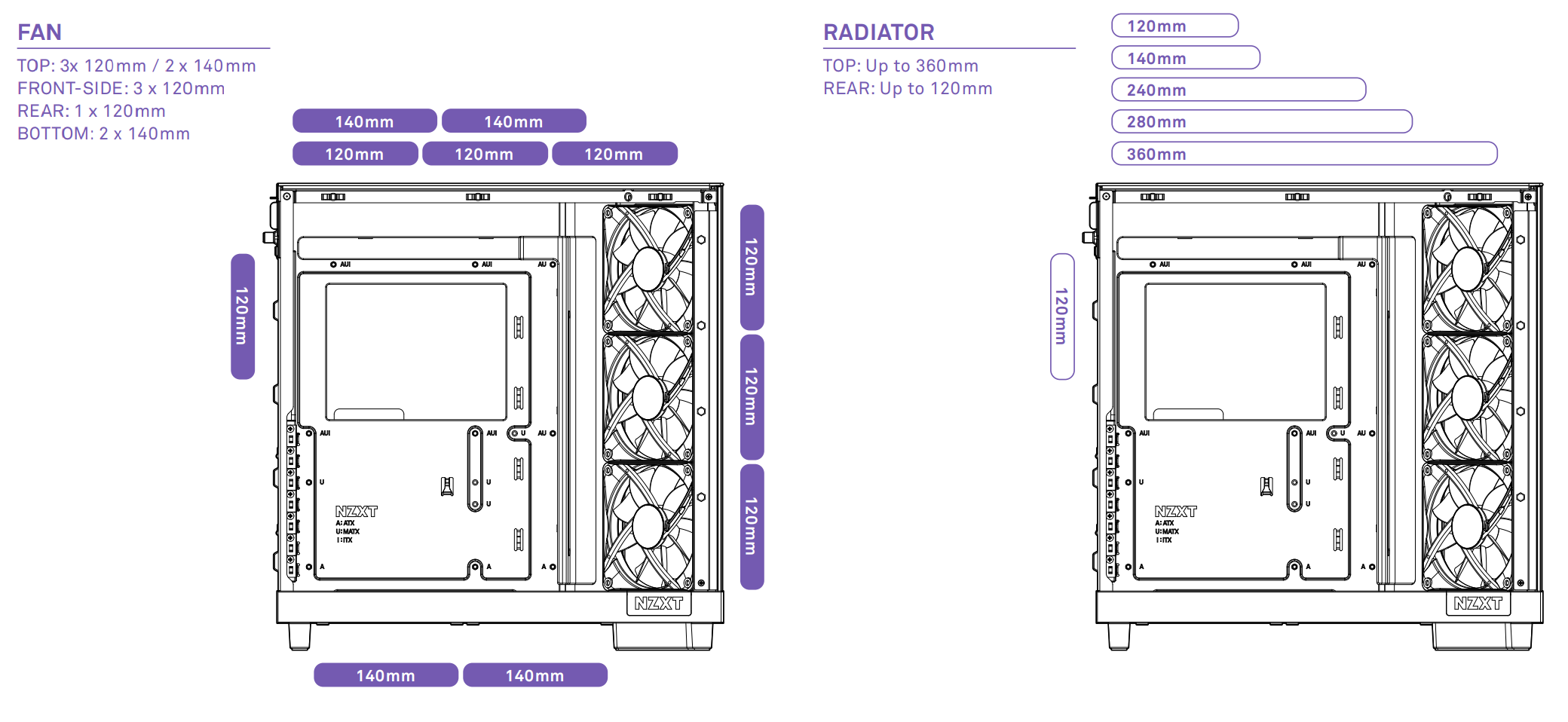

La série NZXT H6 comprend quelques options pour installer des ventilateurs et des radiateurs dans le boîtier, qui seront détaillées dans le tableau ci-dessous :
| Ventilateur | Radiateur | |
| Avant-droit |
Jusqu'à trois (3) ventilateurs de 120 mm |
Non |
| Haut |
Jusqu'à trois (3) ventilateurs de 120 mmou Jusqu'à deux (2) ventilateurs de 140 mm |
120, 240 ou 360 mmou140 ou 280 mm |
| Arrière | Un (1) ventilateur de 120 mm | 120 mm |
| Bas | Jusqu'à deux (2) ventilateurs de 140 mm | Non |
Vous remarquerez peut-être également que les boîtiers de la série H6 comprendront 3 ventilateurs préinstallés dans la section avant droite avec le modèle exact en fonction du type de boîtier que vous possédez :
- NZXT H6 Flow - Trois (3) ventilateurs à flux d'air silencieux NZXT F120Q de 120 mm (version boîtier)
- NZXT H6 Flow RGB - Trois (3) ventilateurs NZXT F120 RGB Core 120 mm (version boîtier)
Pour ceux qui souhaitent utiliser différents ventilateurs à l'avant, tous les ventilateurs de boîtier standard de 120 mm devraient s'adapter sans problème.Pour cette version, nous utiliserons lesVentilateurs NZXT F120 RGB Duo 120 mm.Veuillez toutefois garder à l'esprit qu'en raison de la hauteur libre, vousne pouvez pasinstaller un radiateur sur la section avant droite.

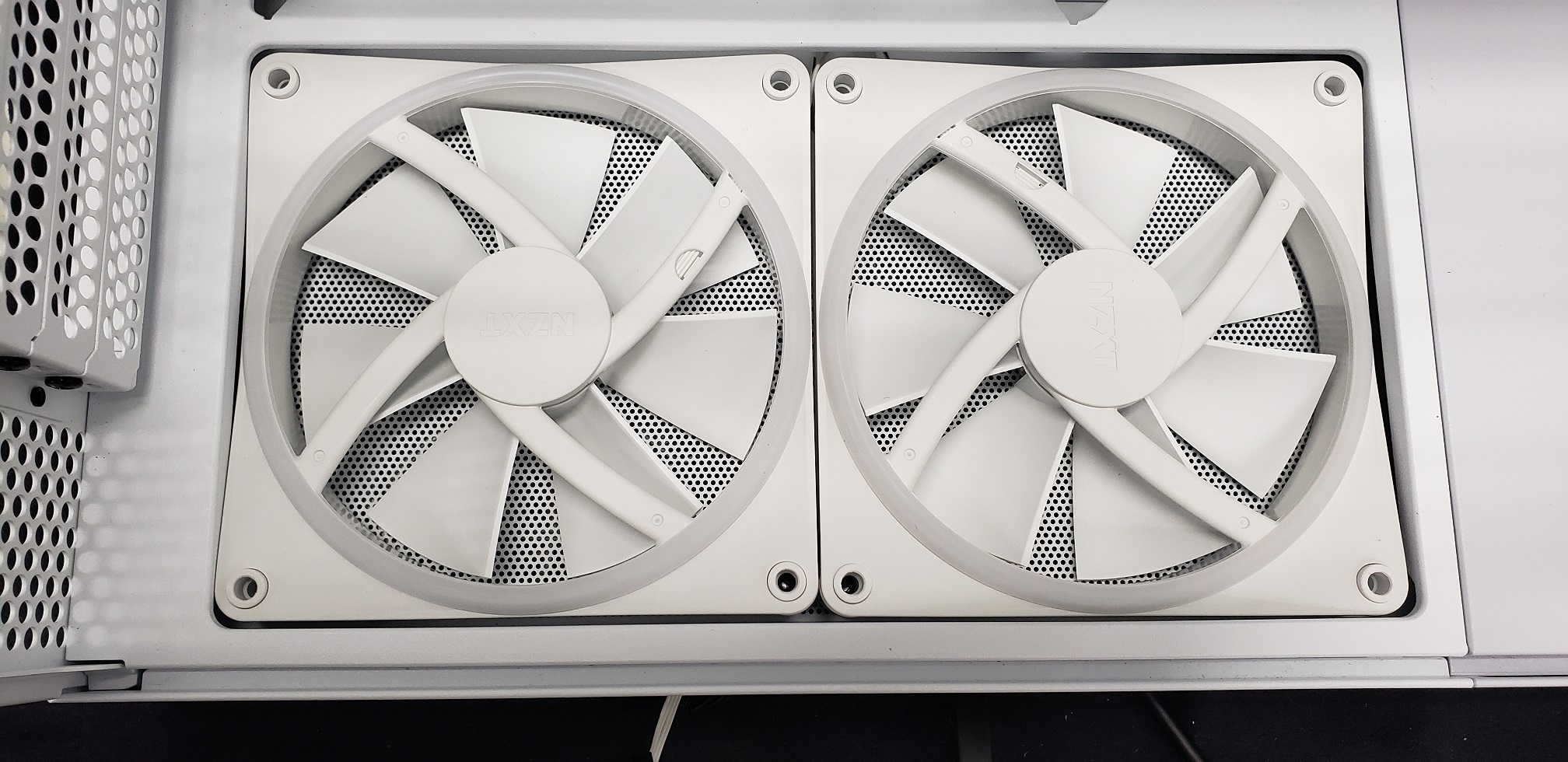

Au bas du boîtier, il y a également de la place pour une paire de ventilateurs de 140 mm afin de fournir un flux direct d'air frais directement vers la carte graphique et toute autre carte d'extension installée.Pour notre construction, nous utiliserons lesVentilateurs NZXT F140 RGB Duo 140 mm.Comme pour la section Avant-Droite, en raison d'un dégagement en largeur, vousne pouvez pasinstaller un radiateur sur la section inférieure.

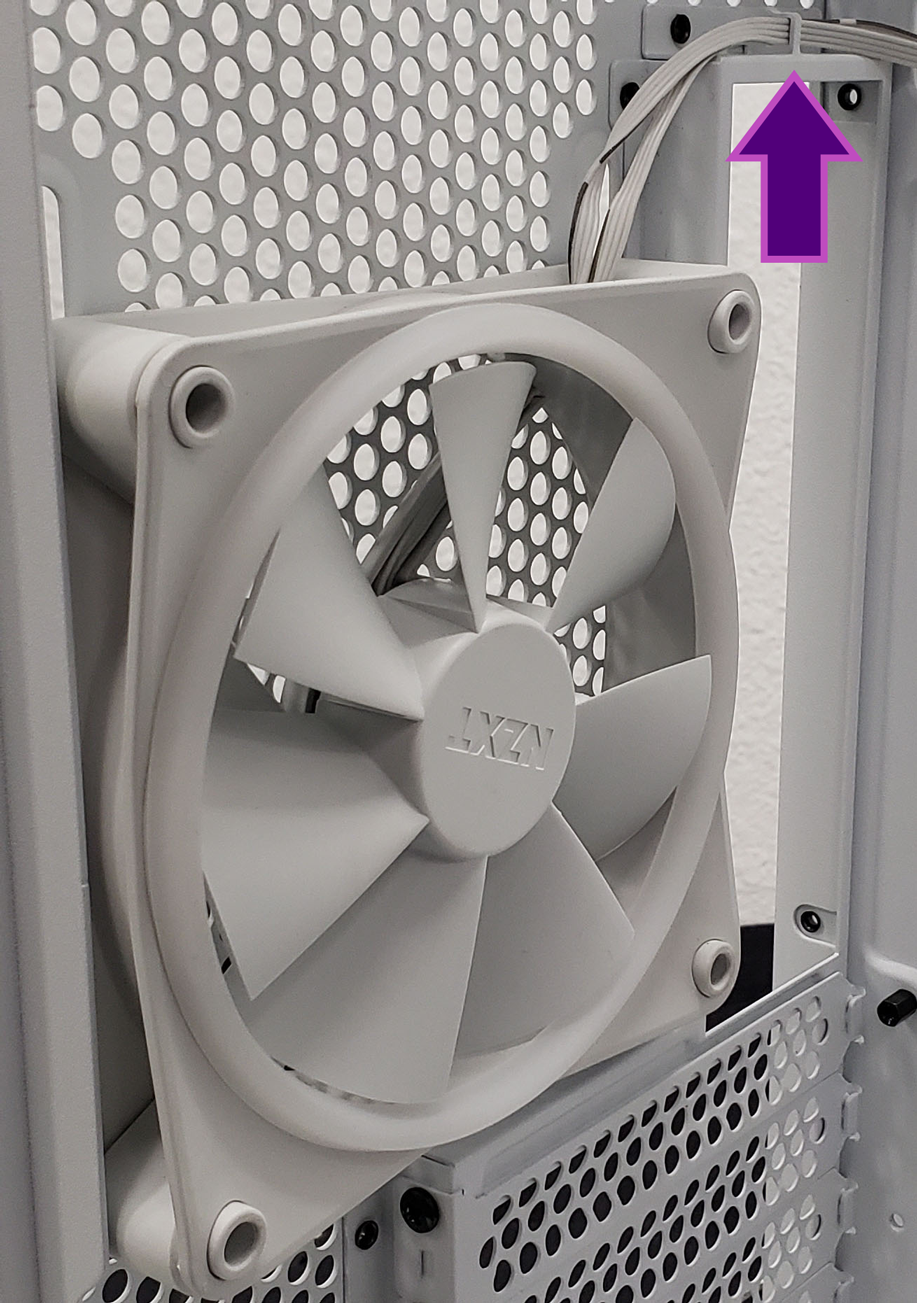

À l'arrière du boîtier, vous trouverez un seul support de ventilateur et de radiateur de 120 mm.Ce support peut être utilisé pour installer facilement soit un refroidisseur de liquide compact de 120 mm avec son(ses) ventilateur(s) approprié(s), soit un seul ventilateur de 120 mm comme le ventilateur NZXT F120 RGB Duo pour donner à votre système une évacuation d'air chaud très appréciée.En plus de cela, vous trouverez un point d'arrimage pour faciliter la gestion des câbles pour les ventilateurs ou radiateurs installés dans cette section.
Lors de l'installation d'un radiateur, il est préférable de commencer par des coins opposés en forme de X pour fixer le radiateur, puis de fixer les vis intérieures.

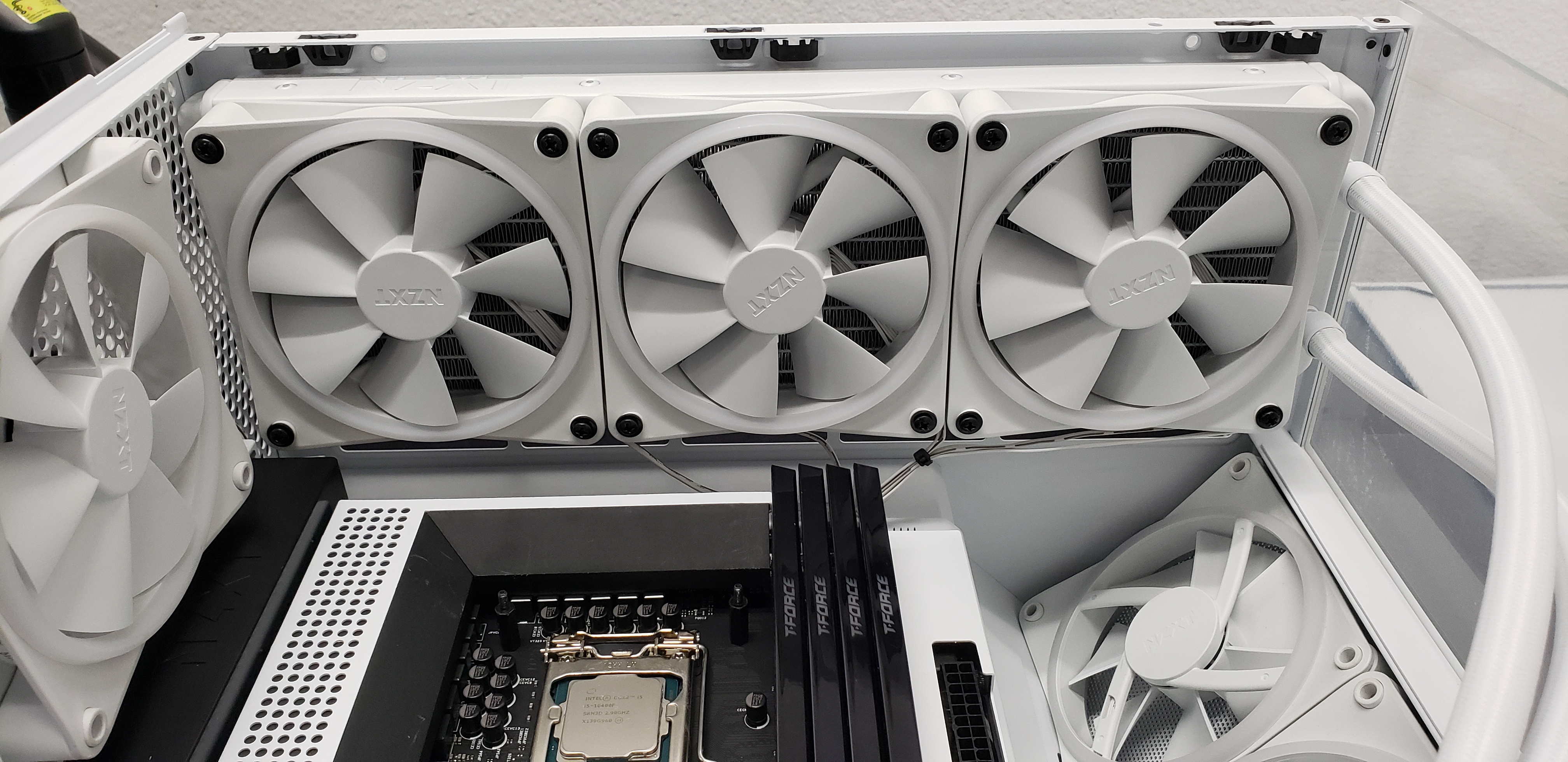

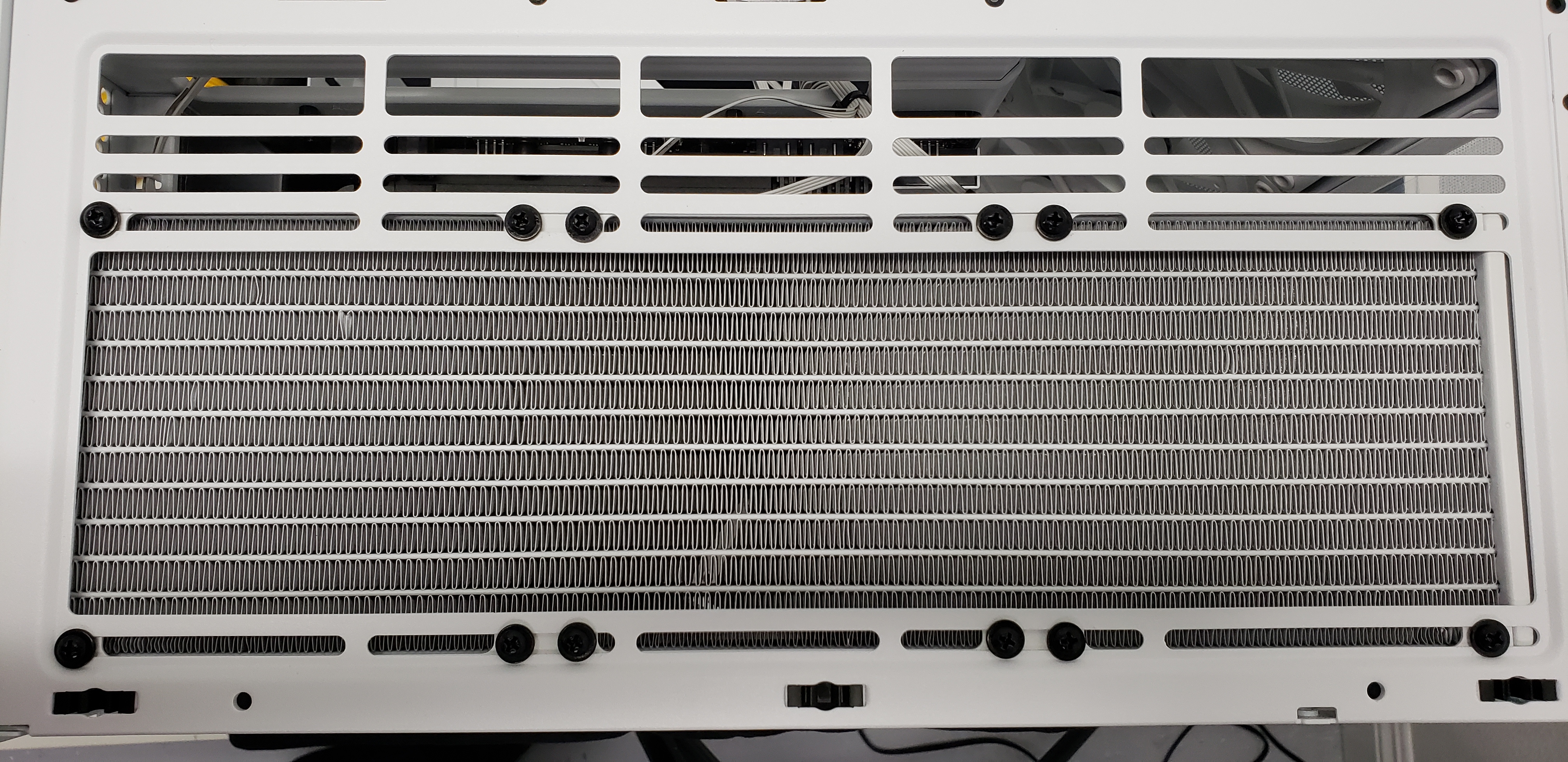

Enfin, en haut du boîtier, vous trouverez les supports de ventilateur supérieurs.Ceux-ci prendront non seulement en charge jusqu'à trois (3) ventilateurs de 120 mm ou deux (2) ventilateurs de 140 mm sans problème, mais pourront également prendre en charge des refroidisseurs de liquide jusqu'à 280 ou 360 mm de longueur.Si vous optez pour un refroidisseur tour comme le refroidisseur NZXT T120, nous vous recommandons de laisser cet espace libre car il peut évacuer l'air frais du refroidisseur du processeur et avoir un impact sur les performances. Cependant, si vous utilisez un refroidisseur AIO plus grand, le support supérieur est nécessaire. offre une grande flexibilité pour la plupart des refroidisseurs de liquide AIO tels que nosKraken et Kraken Elite Series.
Assurez-vous lors du montage des ventilateurs sur le radiateur que les câbles sont orientés vers l'arrière du boîtier.
Pour notre version, nous utiliserons leNZXT Kraken 360 RGB en blanc, mais nous remplacerons les ventilateurs par les ventilateurs F120 RGB Duo comme nous l'avons fait plus tôt pour correspondre au reste de la construction.
Montage de votre refroidisseur de liquide AIO
Bien que nous ayons abordé le montage du radiateur dans la dernière section et de la plaque arrière lors de la préparation de la carte mère, nous devons encore monter le capuchon de la plaque froide de notre refroidisseur sur la carte mère elle-même.

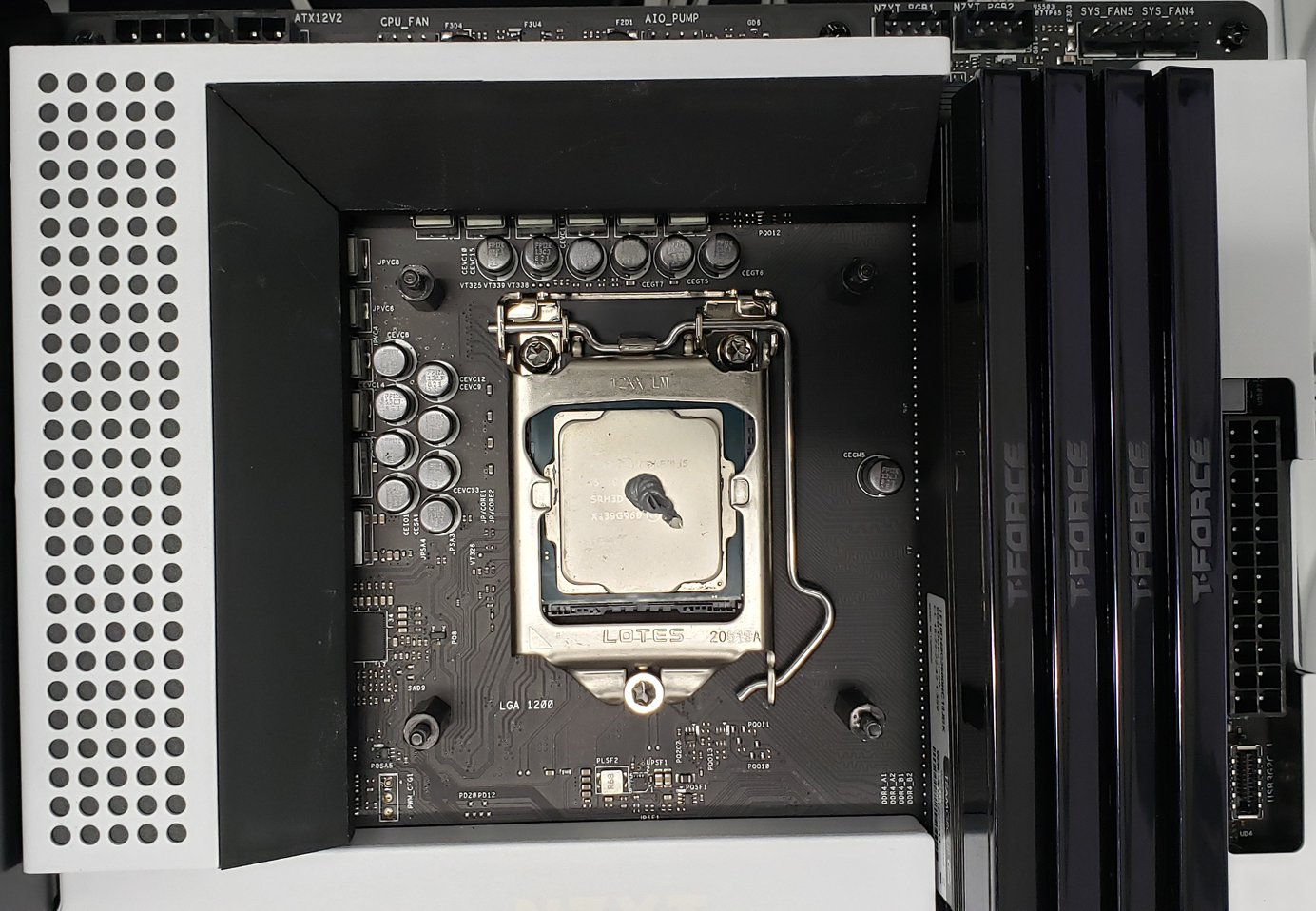

Si votre refroidisseurn'a pasde pâte thermique pré-appliquée, vous devrez en appliquer une quantité appropriée directement sur leDiffuseur de chaleur intégré (IHS)sur le processeur.Il existe de nombreuses méthodes pour ce faire, mais la méthode que nous utiliserons consiste à placer une quantité de la taille d'un pois au centre de l'IHS.Si vous possédez un nouveau refroidisseur de la série NZXT Kraken jamais installé, vous pouvez ignorer cette étape car votre pâte thermique sera déjà pré-appliquée et prête à l'emploi.

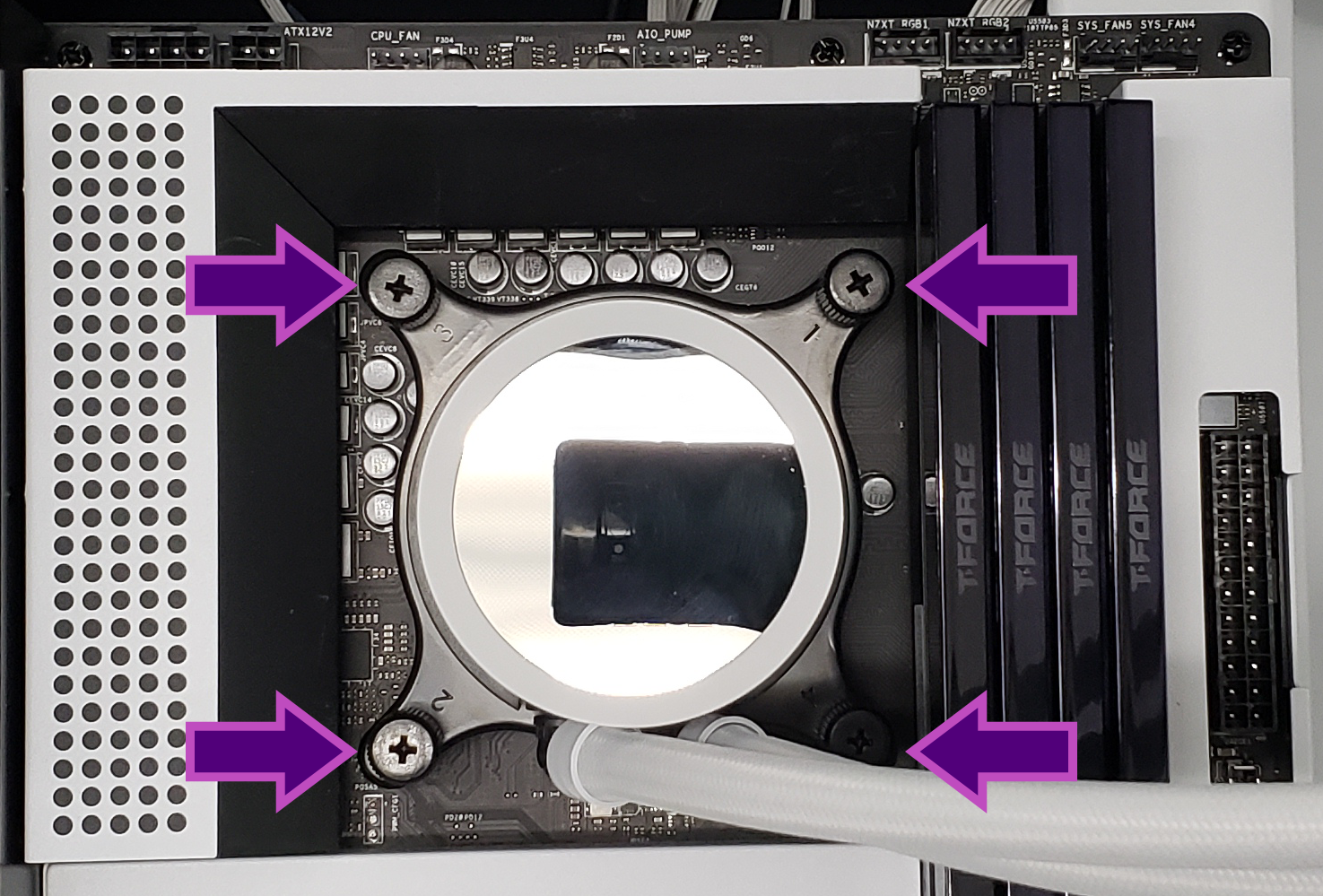

Assurez-vous que le matériel de montage approprié est installé sur le capuchon de la plaque froide de votre AIO (pour les refroidisseurs NZXT Kraken, ceux-ci seront préinstallés avec l'anneau de montage Intel.Si vous possédez un processeur AMD, veuillez vous référer au manuel de l'utilisateur pour savoir comment échanger la bague de montage).Alignez le refroidisseur de processeur avec les entretoises de la carte mère, puis fixez le capuchon de la plaque froide conformément au manuel d'utilisation inclus pour le refroidisseur.Pour les refroidisseurs de la série NZXT Kraken, nous vous recommandons de fixer les quatre vis sans serrer aux entretoises, puis de les serrer en forme de X en commençant par le coin supérieur droit, le coin inférieur gauche, le coin supérieur gauche et enfin le coin inférieur droit.Assurez-vous de serrer ces vis uniquement jusqu'à ce que les quatre soientserrées à la main, car un serrage excessif de ces vis peut entraîner une instabilité du système.
Installation du GPU

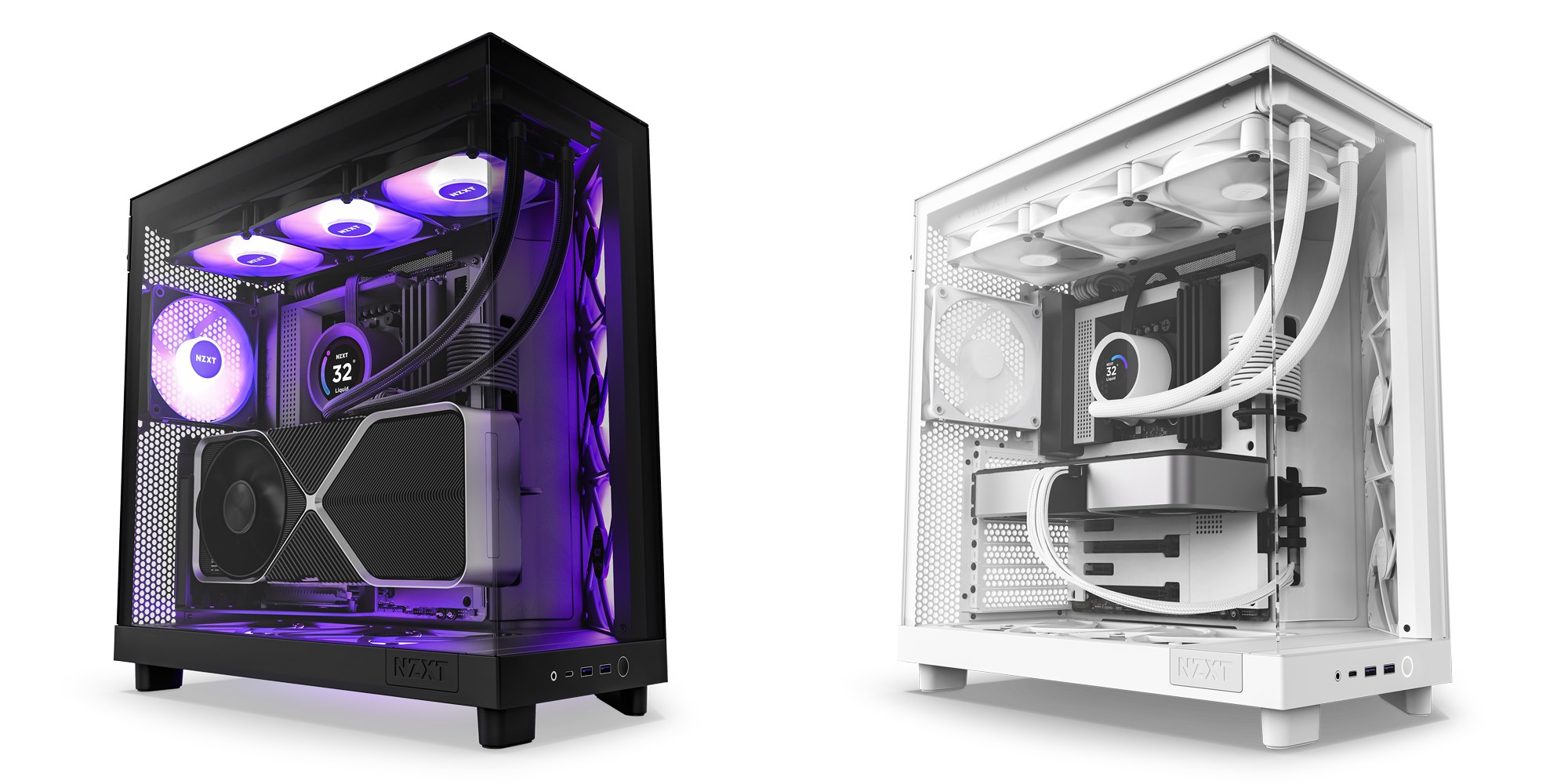

Montage GPU vertical ou standard
Lors de l'installation d'une carte graphique ou d'unGPUdans la série H6, vous aurez l'une des deux options suivantes :
- Montage standard, également appeléMontage horizontalou
- Montage vertical via leKit de montage vertical GPU NZXT
Entre les deux temps de montage, le choix que vous ferez dépendra généralement de vos préférences personnelles plutôt que de performances.Le montage vertical permet de mieux mettre en valeur les ventilateurs et la façade de votre GPU, ce qui peut être très attrayant pour votre construction en fonction du GPU que vous avez choisi.Il convient toutefois de garder à l'esprit qu'un montage vertical bloquera tous les emplacements PCIe restants sur votre carte mère et nécessitera l'utilisation d'un kit de montage supplémentaire (vendu séparément).

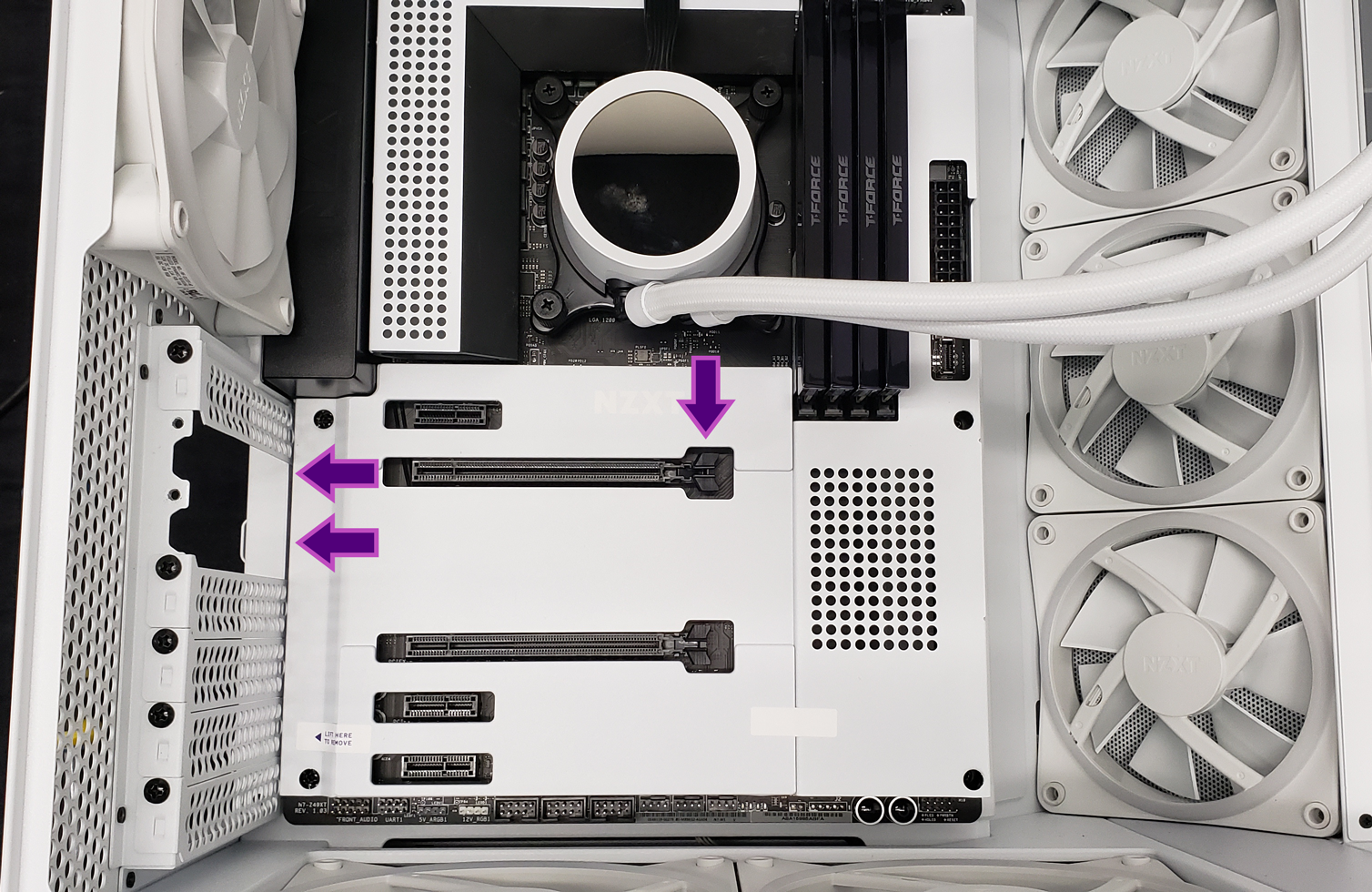

Lors de l'installation du GPU, commencez par identifier le nombre d'emplacements dont vous aurez besoin pour votre GPU particulier et l'emplacement qui s'aligne avec l'emplacement PCIe le plus haut de la carte mère installée.Pour notre version, nous utiliserons un GPU à 2 emplacements en commençant par le deuxième cache d'emplacement, comme indiqué ci-dessus.Nous devrons également nous assurer que le clip sirène en plastique situé sur le bord droit de l'emplacement PCIe estouvert.

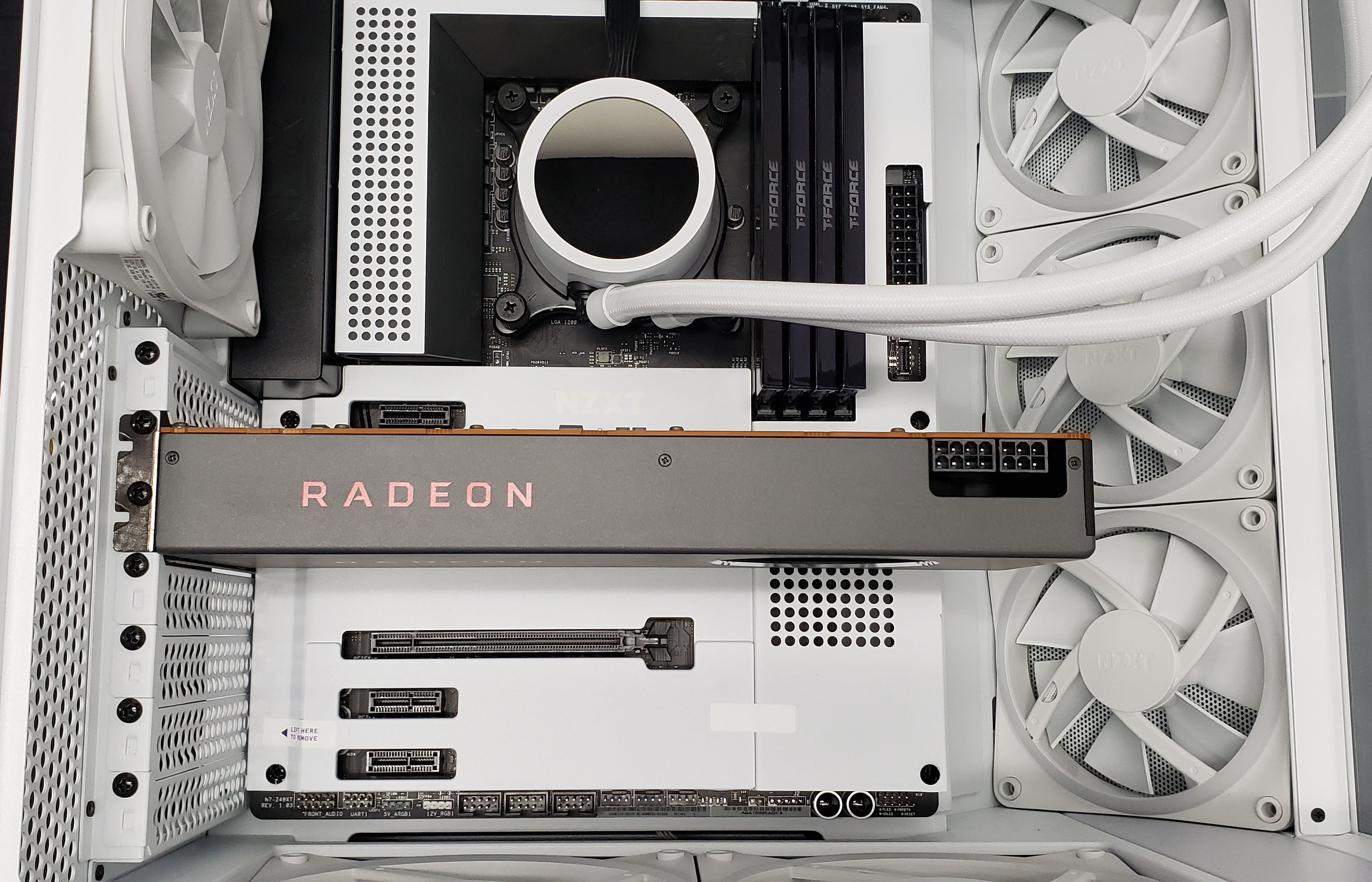

Alignez le GPU avec l'emplacement PCIe, puisfermementappuyez sur la carte dans l'emplacement jusqu'à ce que le clip sirène se verrouille en place.Fixez le GPU à l'aide des vis retirées des caches des emplacements PCIe et la carte doit être solidement montée sur le boîtier.De nombreux GPU peuvent également inclure des câbles d'alimentation supplémentaires sous la forme d'un ou plusieurs 6+2 Câbles PCIe à broches ou un câble 12VHPWR à 16 broches (photo ci-dessus, notre GPU utilise une paire de 6+2 câbles avec uniquement la partie 6 broches utilisée sur l'un des deux).
Lorsque vous utilisez le kit de montage vertical pour GPU, vous devrez plutôt retirer tous les caches arrière des emplacements PCIe.Pour plus d'informations sur l'utilisation du kit de montage vertical GPU, veuillez vous référer au manuel d'utilisation du produit.
Installation de la version 3.5 " et 2,5 " Disques de stockage

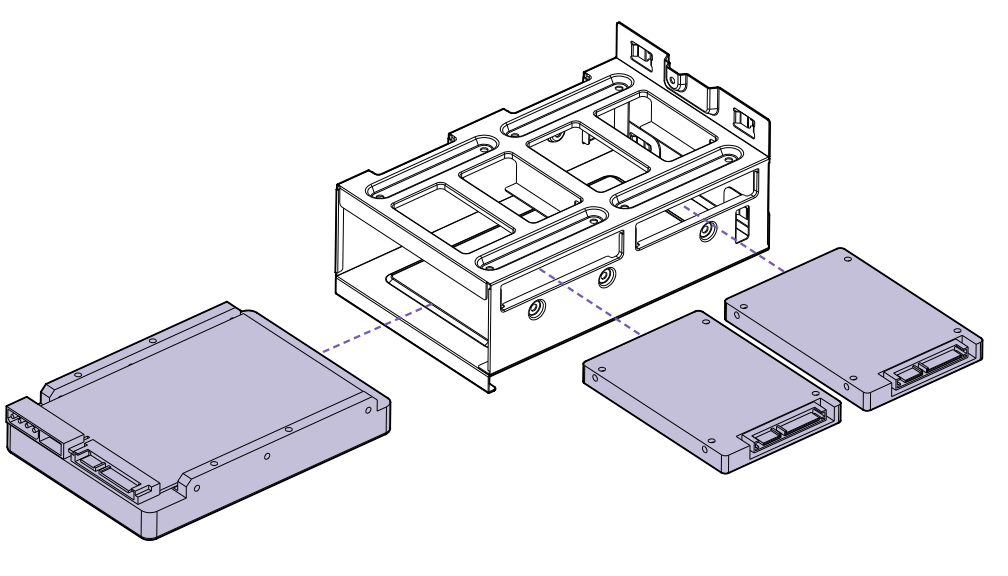

Une caractéristique pratique de la série NZXT H6 est une cage de disque facilement amovible qui peut être utilisée pour installer à la fois un seul 3,5 " disque de stockage ainsi qu'une paire de 2,5 " disques de stockage.
Lors de l'installation des disques, assurez-vous que tous les connecteurs font face aux côtésouvertsdu bâti des disques.Si vous ne prévoyez pas d'utiliser de version 3.5 " ou 2,5 " disques durs dans le PC, vous pouvez également choisir de réinstaller le bâti des disques ou de le laisser retiré du boîtier.
Pour notre version, même si nous n'utilisons aucun disque de stockage supplémentaire, nous réinstallerons la cage afin de contenir notre NZXT RVB & Fan Controller pour les ventilateurs que nous avons ajoutés au boîtier.
Installation de l'alimentation
Pour installer le bloc d'alimentation ou lePSU, commencez par identifier le type d'alimentation que vous utilisez.La série H6 est compatible avec la plupart des alimentations de type ATX, qui appartiennent à l'une des trois catégories suivantes :
- Modulaire - Tous les câbles du bloc d'alimentation peuvent être retirés et utilisés si nécessaire.Cela permet une gestion facile des câbles car vous n'avez besoin d'utiliser que les câbles nécessaires à la construction.C'est le type de bloc d'alimentation que nous utiliserons pour notre build.
- Semi-modulaire - La plupart des câbles du bloc d'alimentation peuvent être retirés et utilisés si nécessaire, mais les câbles clés tels que l'alimentation ATX 24 broches et 4+4pin L'alimentation du processeur peut être intégrée à l'alimentation et nonamovible.
- Standard (alias non modulaire) - Tous les câbles du bloc d'alimentation seront intégrés à l'unité et ne seront pas amovibles.

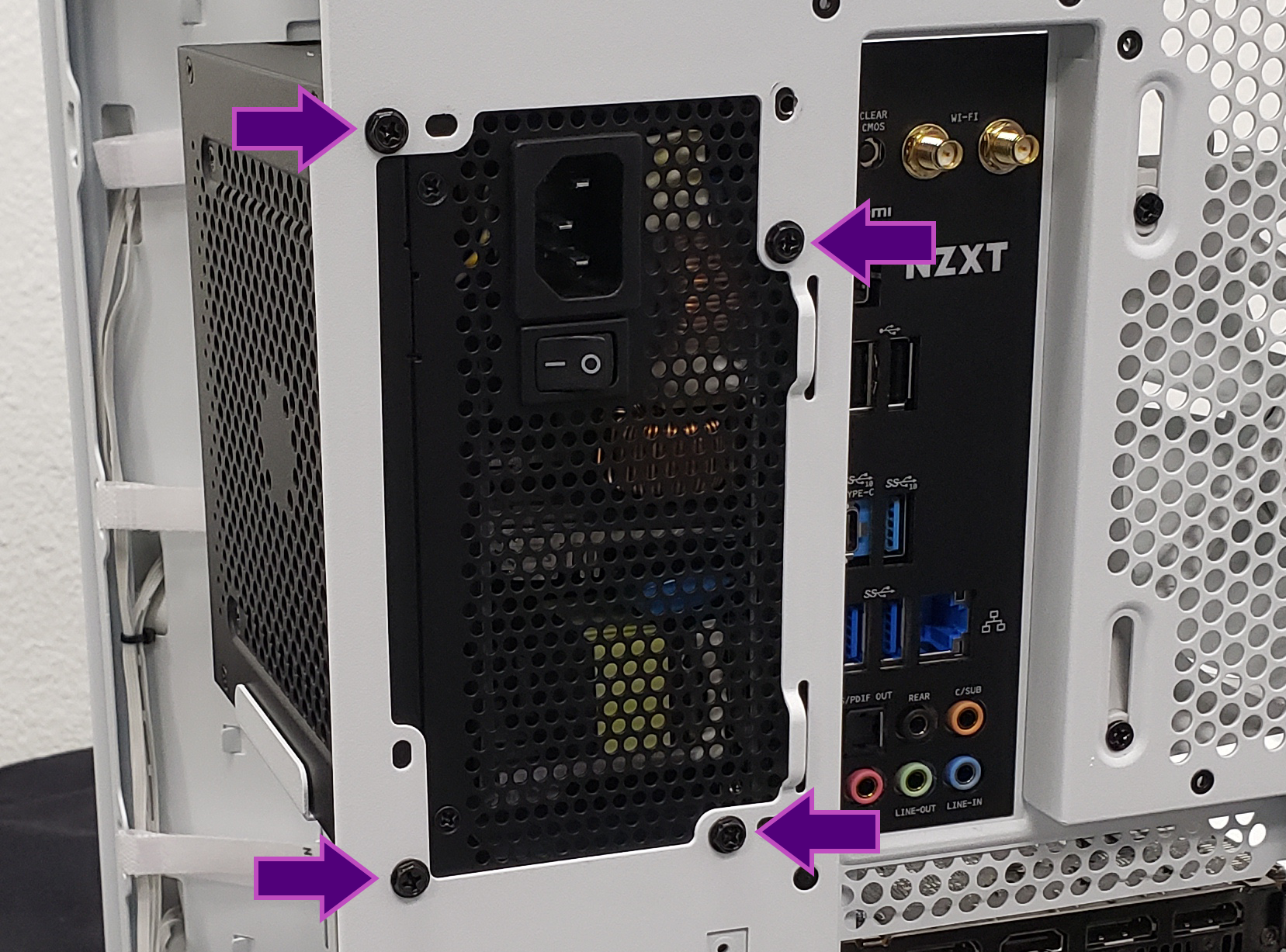

Alignez le bloc d'alimentation de manière à ce que le ventilateur soit face à l' extérieurdu boîtier et que l'interrupteur et le connecteur d'alimentation CA soient face à l'arrière du boîtier.À l'aide des quatre vis de montage du bloc d'alimentation incluses soit dans le boîtier d'accessoires du boîtier, soit avec le bloc d'alimentation lui-même, fixez le bloc d'alimentation au boîtier comme indiqué ci-dessous.
Nous devrons ensuite identifier les câbles qui seront nécessaires à notre construction.Cela peut être fait en vérifiant tout le matériel que nous avons installé sur le PC, donc pour cette version, nous aurons besoin de :
- Un (1) câble d'alimentation ATX 24 broches (vers la carte mère)
- Un 1) 4+4-pin Câble d'alimentation du processeur (vers la carte mère)
- Deux (2) 6+2-pin Câbles d'alimentation PCIe (vers le GPU)
- Un (1) câble d'alimentation SATA (vers le contrôleur RVB, RVB & Contrôleur de ventilateur et refroidisseur Kraken 360)
Chacun de ces câbles devra être connecté à la fois au bloc d'alimentation et à ses parties cibles.Si vous disposez d'un bloc d'alimentation non modulaire, il est recommandé de regrouper et d'attacher tous les câbles d'alimentation inutilisés afin qu'ils ne gênent pas plus tard dans la construction.Pour les blocs d'alimentation modulaires et semi-modulaires, vous pouvez simplement laisser ces câbles déconnectés.
Fin de la construction - Gestion des câbles

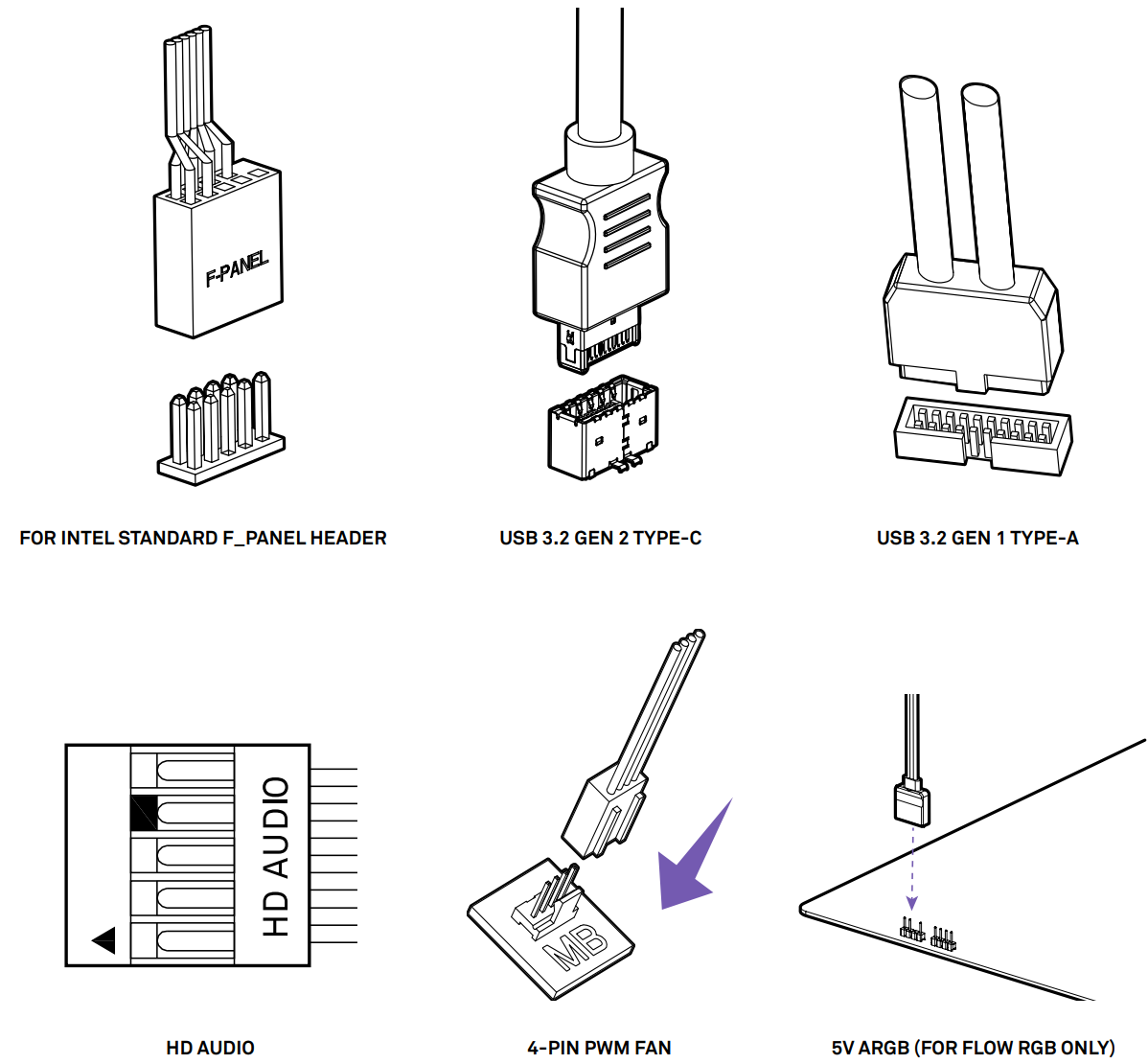

La dernière étape lors de l'assemblage de votre PC consiste à connecter tous les câbles restants à la carte mère ainsi qu'à tout autre matériel nécessaire.Le plus simple d'entre eux pour commencer sera le panneau avant. I/O câbles du boîtier lui-même :
- F_PANEL Câble
- HD_Audio Câble
- Câble USB 3.1 Gen 2 (Type A)
- Câble USB 3.2 Gen 1 (Type C)
Vous remarquerez peut-être que le manuel fait spécifiquement référence au F_PANEL câble comme " Pour la norme Intel F_Panel Entête " .Si vous êtes un utilisateur AMD, il est très probable que votre carte mère soit physiquement compatible avec ce connecteur, car la plupart des fabricants de cartes mères ont adopté ce modèle de montage particulier au cours des dernières générations de cartes mères (en commençant dès le chipset X370).Si vous n'êtes pas sûr de la compatibilité de votre carte mère, veuillez contacter le fabricant de la carte mère ou notre équipeC] client Support.Alternativement, vous pouvez consulter notre guide lié ci-dessous qui couvre ce sujet particulier :
Prise en charge NZXT - Câble de dérivation série H
L'endroit approprié pour brancher chacun de ces câbles varie d'une version à l'autre, mais pour la plupart des cartes mèresATXetmATX, celles-ci auront tendance à suivre le même modèle :
- F_PANEL - Coin inférieur droit de la carte mère
- HD_Audio - Coin inférieur gauche de la carte mère
- USB 3.1 Gen 2 (Type A) – Bord inférieur de la carte mère, près du F_PANEL connecteuroubord droit de la carte mère, à proximité du(des) connecteur(s) SATA
- USB 3.2 Gen 1 (Type C) – Bord droit de la carte mère, près du connecteur d'alimentation ATX 24 broches
Ensuite, nous souhaitons connecter toutes les connexions internes USB 2.0 provenant des contrôleurs de ventilateur et d'éclairage ou du refroidisseur de liquide AIO (le cas échéant) à la carte mère, suivies des connexions de données SATA de la carte mère à tous les disques de stockage SATA installés.Si vous utilisez du matériel 5 V ARVB ou 12 V RVB dans le PC, tel que des bandes lumineuses, des plaques arrière, etc., c'est également le bon moment pour les connecter à leurs ports appropriés.Si vous n'utilisez pas de contrôleur de ventilateur dédié comme nous utilisons notre version, vous devez également vous assurer que vous connectez les câbles d'alimentation 12 V de tous vos ventilateurs aux connecteurs appropriés de votre carte mère.Pour plus d'informations sur ces connexions, veuillez consulter le manuel d'utilisation inclus pour votre carte mère ainsi que tout composant supplémentaire.
À partir de là, vous devrez connecter toutes les connexions d'alimentation restantes telles que le câble d'alimentation ATX 24 broches (généralement sur le côté droit de la carte mère), le(s) câble(s) d'alimentation du processeur 12 V (généralement dans le coin supérieur gauche de la carte mère). carte mère, câble(s) d'alimentation PCIe ou 12VHPWR (généralement sur le côté le plus à droite du GPU), et enfin tous les câbles d'alimentation SATA ou périphériques nécessaires.
À ce stade, une fois tous les câbles connectés, vous pouvez remettre les panneaux sous tension et démarrer le PC sans problème... cependant, vous remarquerez peut-être que le système lui-même peut sembler un peu en désordre tel quel.À cette étape, c'est là que la plupart des utilisateurs voudront ranger leur système via Cable Management.
Heureusement, la série NZXT H6 comprend de nombreuses options pour acheminer, regrouper et gérer proprement les câbles tout en ne nécessitant que peu de temps et quelques fournitures supplémentaires.Pour la gestion des câbles, les outils les plus couramment utilisés seront :
- Attaches de câbles, également connues sous le nom de " attaches zippées " ou " liens torsadés "
- Sangles de câble, également appelées sangles Velcro
- Ruban électrique
- Manchons de câble
- Film rétractable
- Enroulement de câble
- Coupe-angle affleurant, coupe-fil ou ciseaux
Pour ce guide, nous allons faire simple avec quelques attaches zippées (incluses dans la boîte d'accessoires), les serre-câbles intégrés, quelques serre-câbles supplémentaires et une paire de pinces coupantes à angle affleurant.

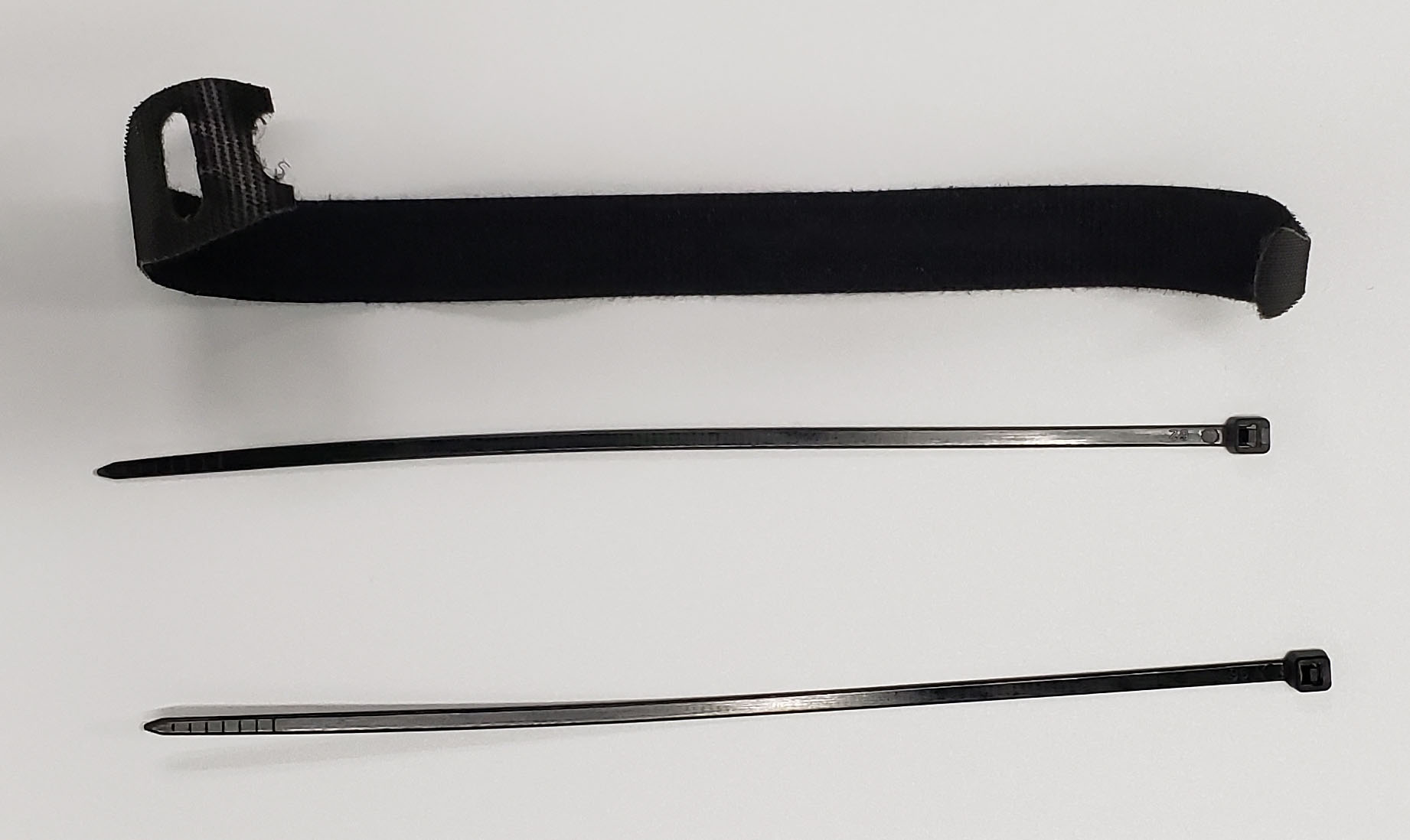

Les attaches zippées et les bandes Velcro sont des ressources inestimables pour une gestion propre des câbles.
Commencez par rassembler des câbles similaires provenant d'endroits proches dans le boîtier, puis regroupez-les à l'aide d'attaches zippées ou d'attaches de câbles.Pour cette version, nous avons déjà rassemblé certains de ces câbles en quelques groupes à l'aide d'attaches :
- Le RVB des ventilateurs inférieurs & Câbles de ventilateur (4 câbles)
- Le RVB des ventilateurs avant & Câbles de ventilateur (6 câbles)
- Le RVB des meilleurs fans & Câbles de ventilateur (6 câbles), ventilateur arrière RVB & Câbles de ventilateur (2 câbles) et câble de dérivation Kraken (2 câbles)
- Le devant I/O Câbles de panneau (4 câbles)
- Les câbles d'alimentation PCIe du GPU (2 câbles)
La façon dont vous regroupez vos câbles dépend entièrement de vos préférences personnelles, mais un moyen simple de regrouper les câbles de plusieurs appareils consiste à introduire une nouvelle attache à chaque fois qu'un nouveau câble est ajouté au faisceau. and/or ajoutez une nouvelle attache tous les 4 à 6 pouces.Il est égalementdéconseillé [d'attacher les câbles d'alimentation du bloc d'alimentation à des câbles d'alimentation non-bloc d'alimentation et d'utiliser à la place des enveloppes de câbles, car cela peut faciliter la maintenance et la mise à niveau des composants.Pour cette version, nous avons choisi de relier les pièces liées ensemble (telles que les ventilateurs supérieurs et les câbles de dérivation Kraken), mais nous avons utilisé des serre-câbles pour les pièces non liées telles que l'alimentation du processeur et le câble d'alimentation arrière.

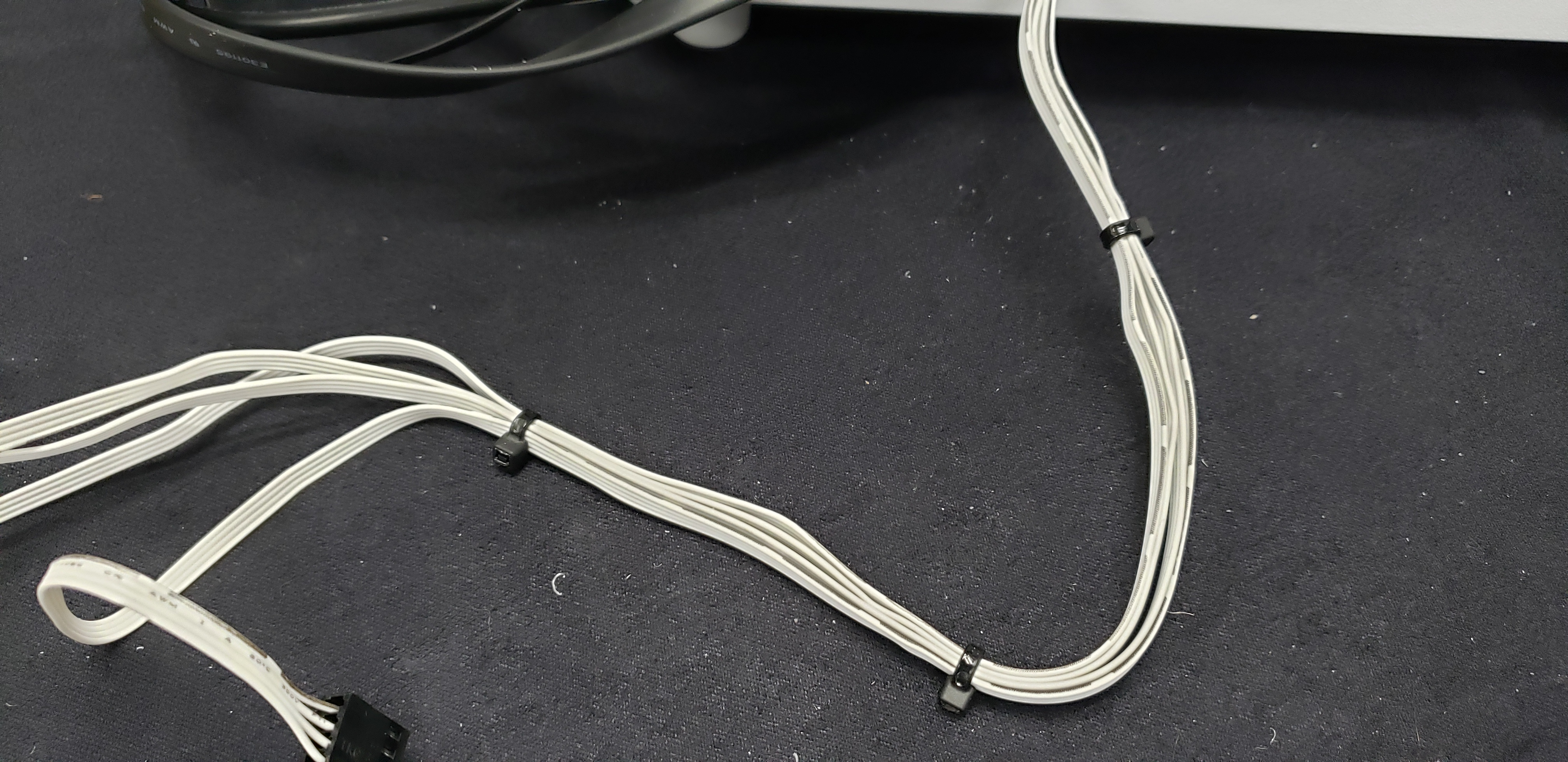

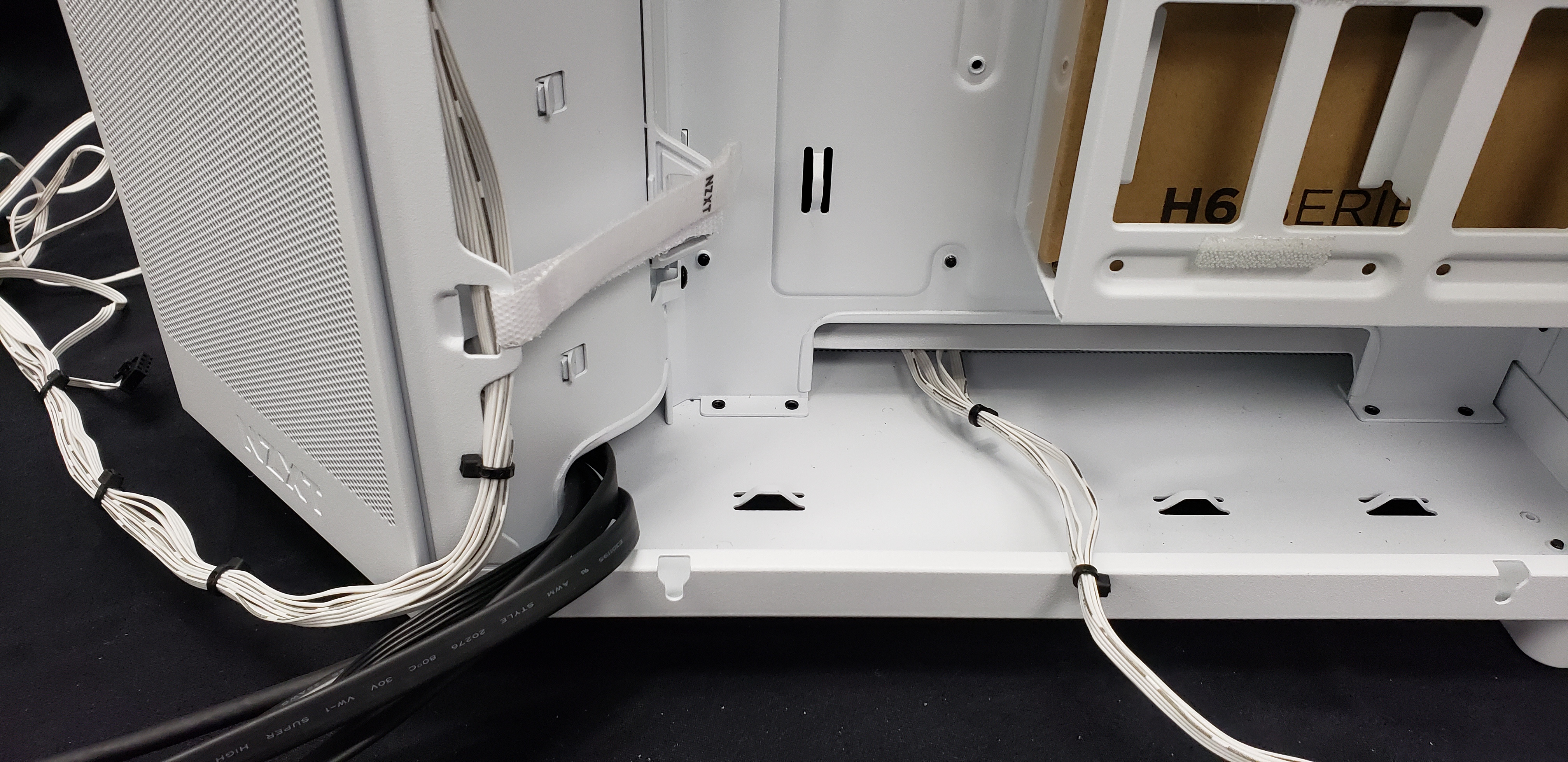

[Les attaches comme les boucles métalliques montrées dans l'image ci-dessus sont un excellent point pour ajouter une attache zippée ou une attache-câble pour maintenir les câbles groupés au boîtier et les garder à l'écart.

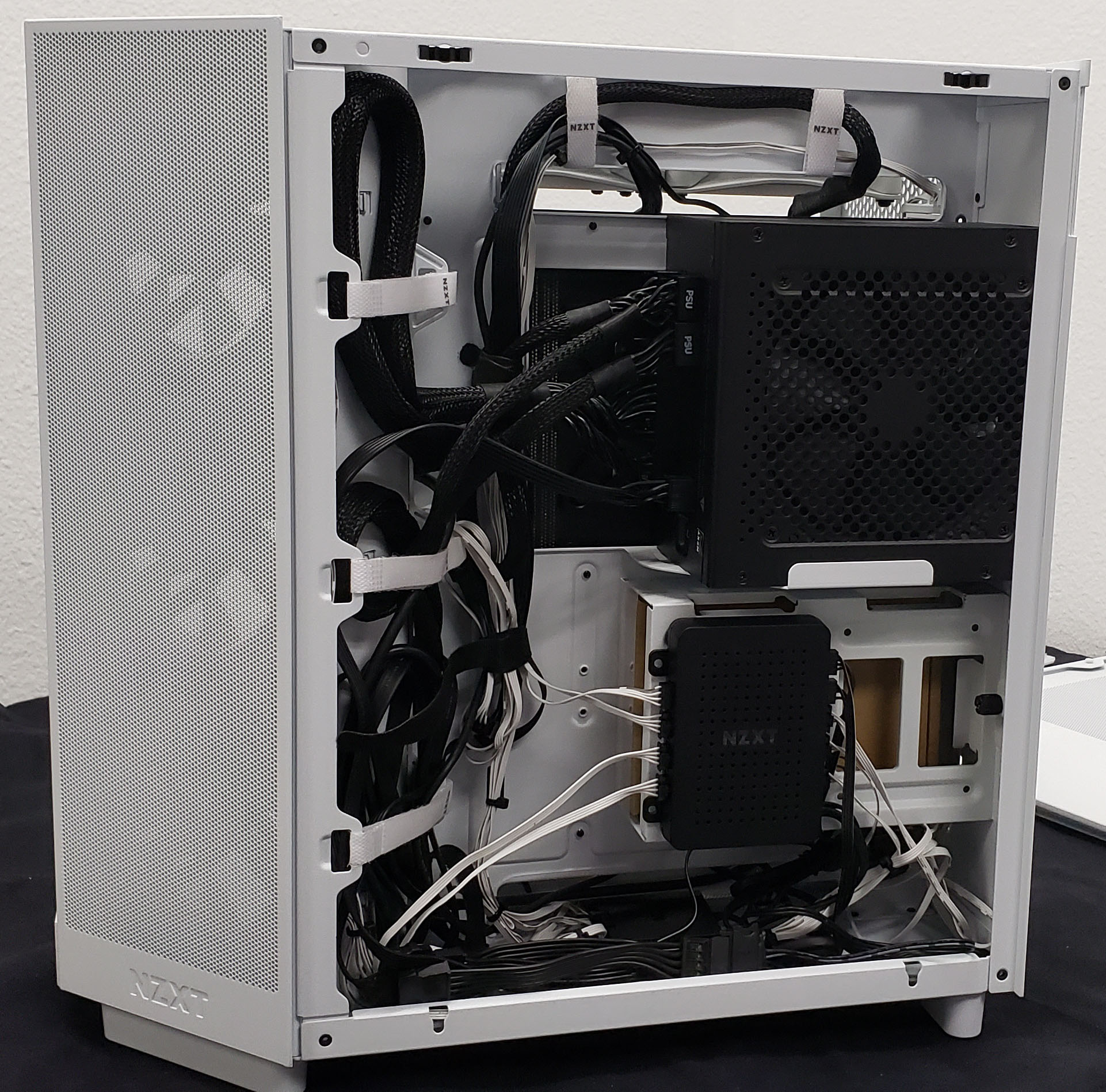

À partir de là, nous pouvons nous assurer que les câbles sont proprement acheminés vers la chambre du côté droit du boîtier et commencer à les attacher au boîtier lui-même à l'aide des serre-câbles intégrés ainsi que de divers points d'arrimage à l'intérieur du boîtier lui-même.Lorsque vous regroupez des câbles dans la zone arrière, il est préférable de commencer par regrouper les câbles en fonction du matériel, puis de leur provenance.Par exemple, les câbles Top Fan et Kraken sont regroupés et s'étendent jusqu'aux serre-câbles supérieurs où ils rejoignent les câbles du ventilateur arrière et 4+4pin Câble d'alimentation du processeur avant de descendre dans le canal de câble central où ils sont attachés à l'aide de serre-câbles supplémentaires.
La série H6 comprend des serre-câbles le long des bords supérieur et avant droit de la carte mère.La façon dont vous voyez ces sangles dépend de vos préférences personnelles, mais pour cette version, nous avons suivi les itinéraires suivants :
- Itinéraire 1 (groupe supérieur > Centre > Bas) - 4+4-pin Puissance du processeur + Câbles du ventilateur arrière > Meilleure chaîne, meilleurs fans + Évasion du Kraken > Chaîne supérieure > Canal central > Bloc d'alimentation, contrôleur RVB, carte mère, alimentation SATA
- Route 2 (Groupe d'avant-droite > En bas) - Ventilateurs avant > Canal avant droit, avant I/O Câbles > Canal avant droit > Carte mère, RVB & Contrôleur de ventilateur
- Route 3 (Groupe Milieu Avant-Droit) > Alimentation) - Câble d'alimentation ATX 24 broches + 2x 6+2 Câble d'alimentation PCIe > Canal avant droit > Source de courant
- Itinéraire 4 - (Avant-Droit > En bas) - Câble d'alimentation SATA, canal avant droit > Bas > Contrôleur RVB, RVB & Contrôleur de ventilateur

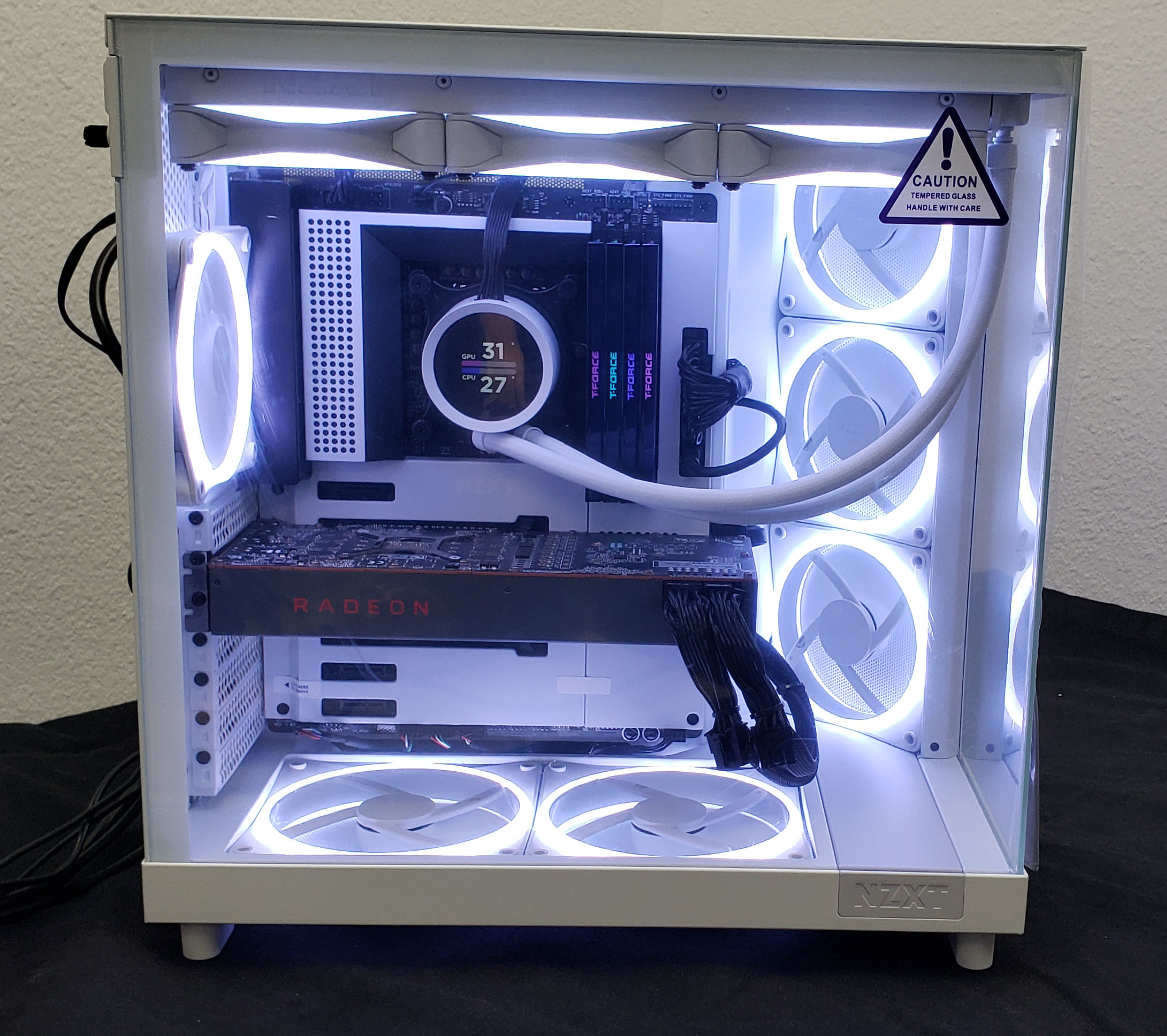

Une fois tous nos câbles installés et attachés, il est temps de rattacher tous les panneaux retirés du boîtier et d'installer votre ordinateur à votre bureau afin que nous puissions admirer notre travail.

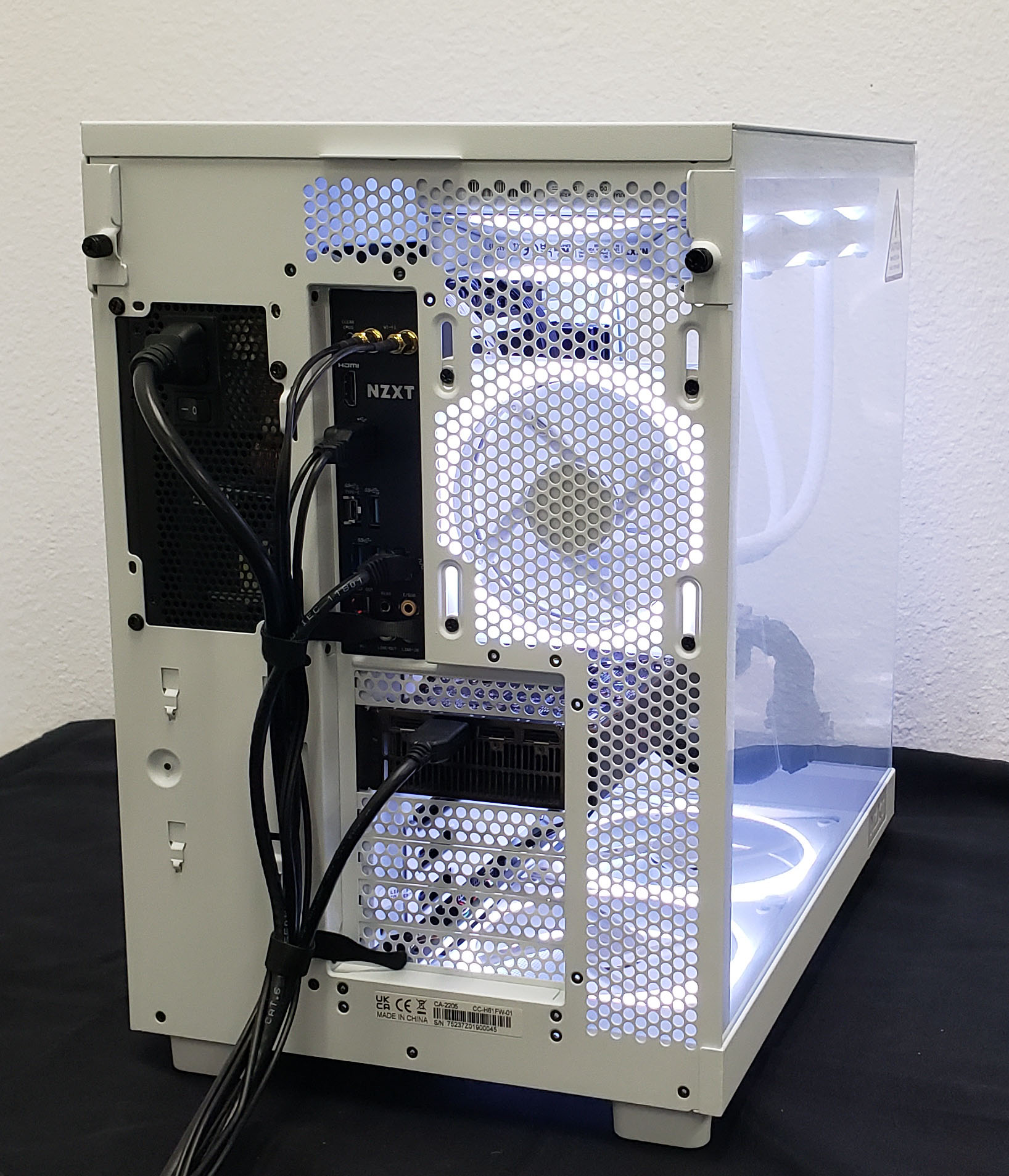

Avant de clôturer complètement le livre sur notre H6 Build, une dernière chose à souligner est que la gestion des câbles ne doit pas nécessairement se limiter auxà l'intérieur dede votre PC mais peut s'étendre à votre bureau dans son ensemble.Heureusement, un petit bonus de la série H6 est que le boîtier comprend un ensemble de points d'arrimage externes sur le boîtier lui-même.En profitant de ces points d'arrimage, vous pouvez ranger les câbles de votre PC au lieu d'avoir un désordre chaotique de câbles sortant de l'arrière de votre PC.
Avez-vous des questions non couvertes par ce guide ou avez-vous besoin d’aide supplémentaire ?N'hésitez pas à contacter notre équipe d'assistance client[ ] et l'un de nos agents d'assistance amicaux sera là pour vous aider.
Cherchez-vous à suivre tout ce qui concerne NZXT ? Allez-y et rejoignez leDiscord officiel de la communauté NZXT pour vous tenir au courant de nos derniers produits, des ventes à venir et participer aux discussions sur tout, du matériel PC aux jeux.
Vous pouvez également nous suivre sur les liens suivants :
