Ajout de ventilateurs RGB supplémentaires au H510 Elite

Par défaut, le H510 Elite comprend quatre ventilateurs, dont deux ventilateurs AER RGB 2 de 140 mm qui sont pré-connectés au contrôleur Smart Device V2 inclus pour l’alimentation RGB et du ventilateur. La façon dont nous acheminons ces câbles est optimale pour une installation facile de ta configuration dans le H510 Elite mais, dans certains cas, les clients peuvent souhaiter ajouter des ventilateurs RGB supplémentaires.

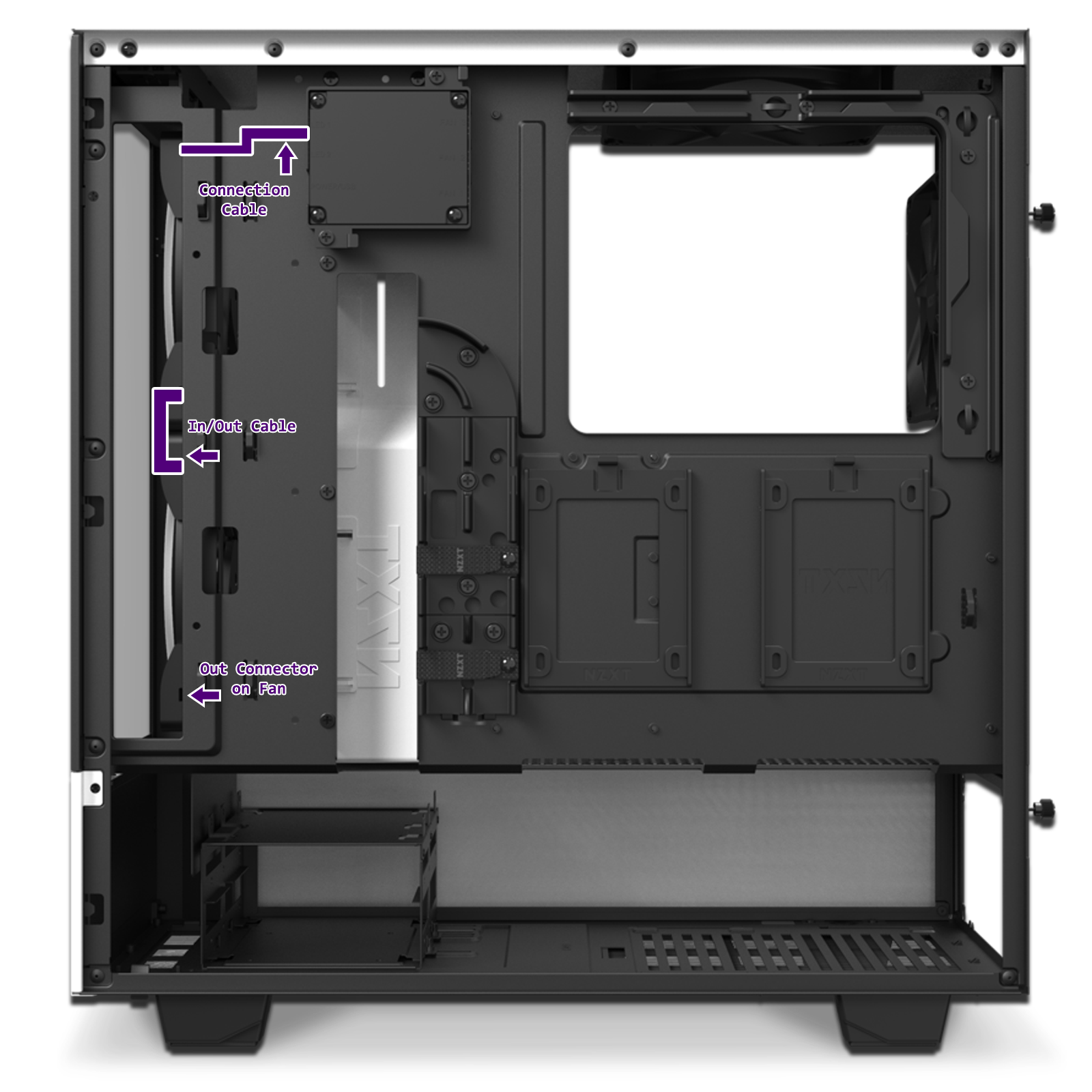

Cela t’obligerait à connecter en série ces ventilateurs AER RGB 2 supplémentaires aux ventilateurs préinstallés, mais cela ne serait pas possible sans revoir l’ordre dans lequel ces ventilateurs sont connectés en série. Cela est dû au fait que les câbles de ventilateur RGB inclus ne sont tout simplement pas assez longs pour aller des ventilateurs avant jusqu’au support supérieur du boîtier. Tu trouveras ci-dessous la configuration actuelle du H510 Elite par défaut.

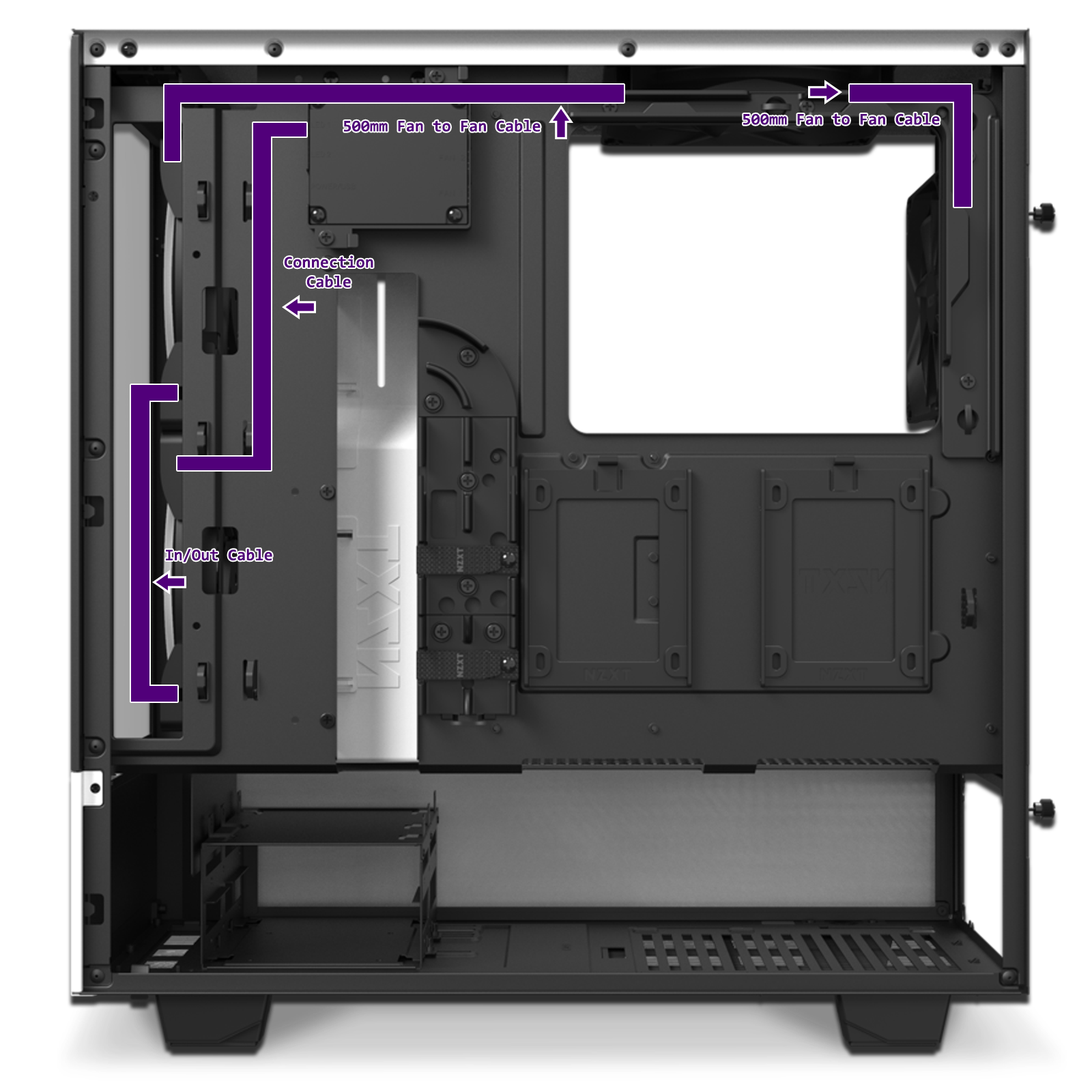

Avant de parler de la façon dont cela sera organisé, il est important de préciser que si tu veux qu’un ventilateur AER RGB 2 occupe le support destiné au ventilateur arrière, tu devras également remplacer le ventilateur supérieur par un ventilateur AER RGB 2 pour que cela fonctionne. Tu auras besoin d’un ventilateur AER RGB 2 de 140 mm pour le dessus et d’un ventilateur AER RGB 2 de 120 mm pour l’arrière. Avec les câbles de ventilateur à ventilateur de 500 mm fournis avec les deux ventilateurs que tu as achetés séparément, l’acheminement des câbles se fera comme indiqué sur la photo ci-dessous :

Pour détailler davantage cette procédure, nous modifions l’ordre de la connexion en série afin de simplifier l’acheminement des câbles. Cela ferait du ventilateur avant inférieur le premier ventilateur de la chaîne, suivi du ventilateur avant supérieur, puis du ventilateur supérieur et enfin du ventilateur arrière. Avec les câbles RGB réorganisés de cette manière, tu pourras avoir tous tes ventilateurs RGB sur un même canal sur le Smart Device v2. Si tu as des questions sur cette procédure, contacte l’équipe de notre service à la clientèle.
