Cet article traite de la manière de remplacer le dispositif intelligent V2 dans ton boîtier H210i. Pour ce guide, tu auras besoin des éléments suivants :
- Un tournevis Phillips #1
- Un boîtier NZXT i-Series ou Elite compatible :
- H510i ou H510 Elite
- H710i
- H210i
- Remplacement des appareils intelligents V2
Pour connaître les étapes à suivre pour retirer l'appareil intelligent de ton étui, clique sur la version de ton étui pour développer le guide ci-dessous :
H510 & H210
Étape 1 - Préparation du dossier

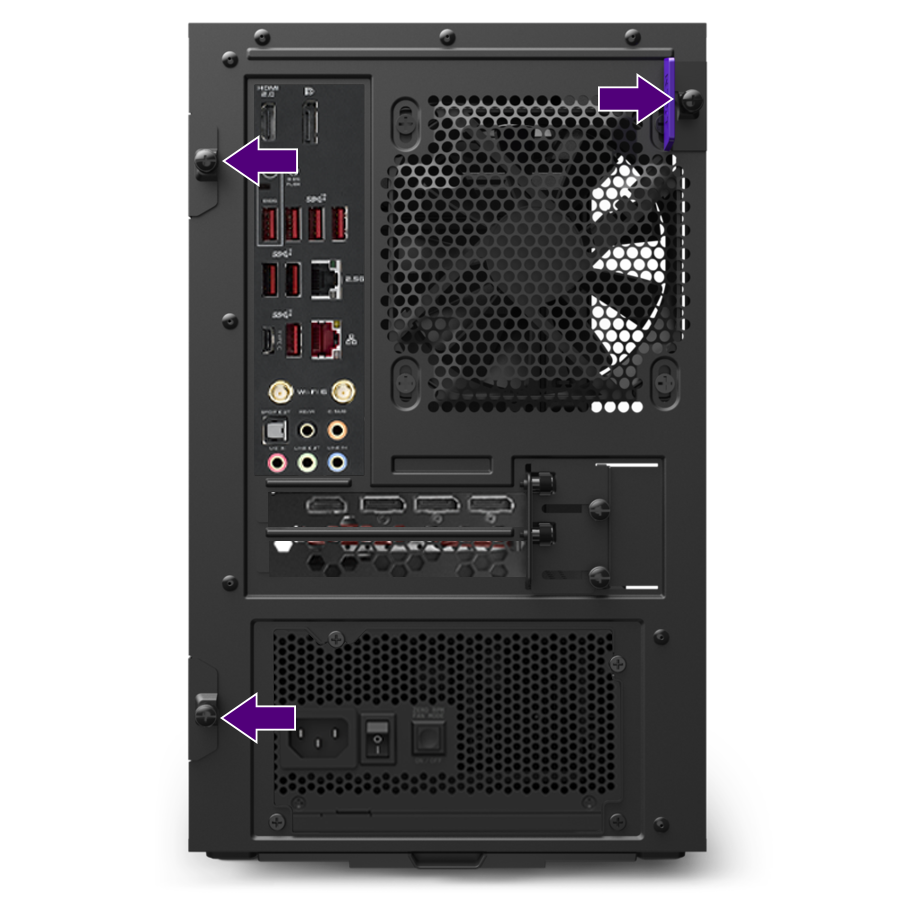

Pour commencer, desserre les trois vis qui maintiennent les panneaux latéraux sur le boîtier, comme indiqué ci-dessous :
Point de contrôle - Les trois vis sont des vis imperdables et tomberont molles une fois desserrées.Ces vis doivent et non être entièrement retirées.
Une fois les vis desserrées, retire le panneau latéral en métal en l'inclinant vers l'arrière du boîtier, puis le panneau en verre en tirant sur le panneau à partir de du boîtier. Pose les deux panneaux sur une surface sûre pour éviter tout dommage.
Étape 2 - Retirer le Smart Device V2
Le Smart Device V2 sera situé dans le coin supérieur gauche, derrière l'endroit où le panneau latéral métallique a été installé précédemment. Déconnecte les connexions suivantes de l'appareil intelligent V2 :
- Tous les ventilateurs connectés aux collecteurs FAN 1-3
- Tous les appareils RVB connectés aux connecteurs LED 1 et 2
- La connexion USB 2.0 interne à la carte mère
- La connexion d'alimentation SATA au niveau du câble d'alimentation
À partir de là, retire les deux vis à languettes illustrées dans l'image ci-dessous :
Une fois les vis retirées, l'appareil sortira facilement de l'étui.
H710
Étape 1 - Préparation du dossier

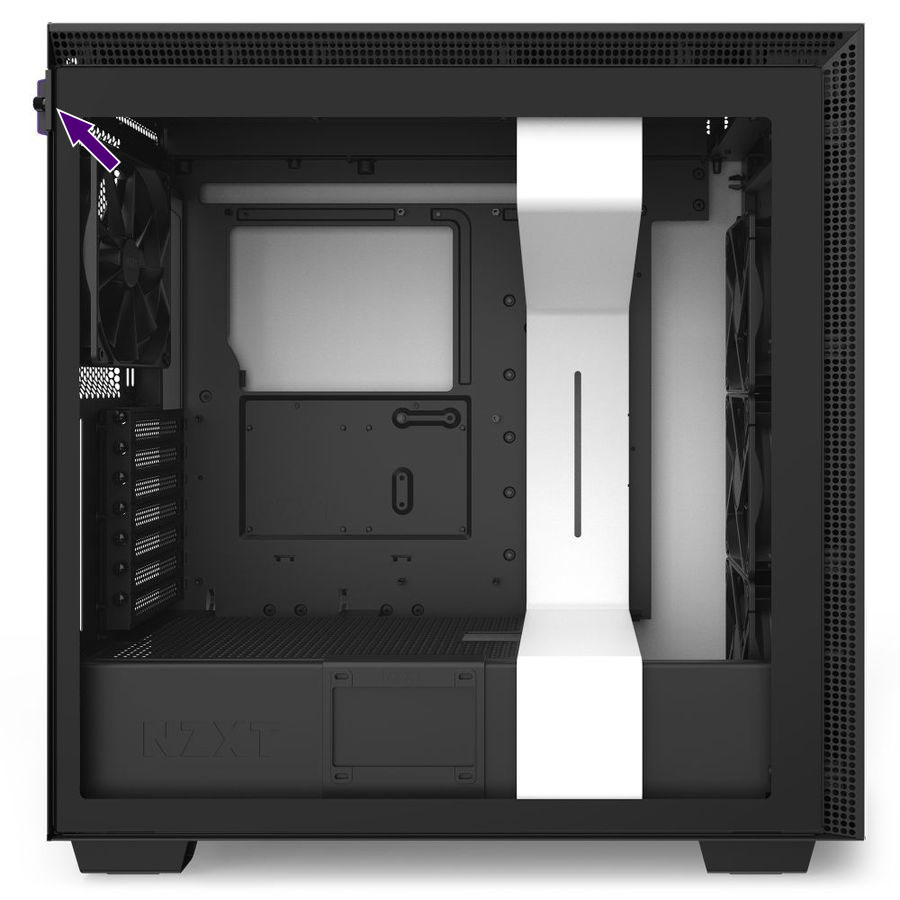

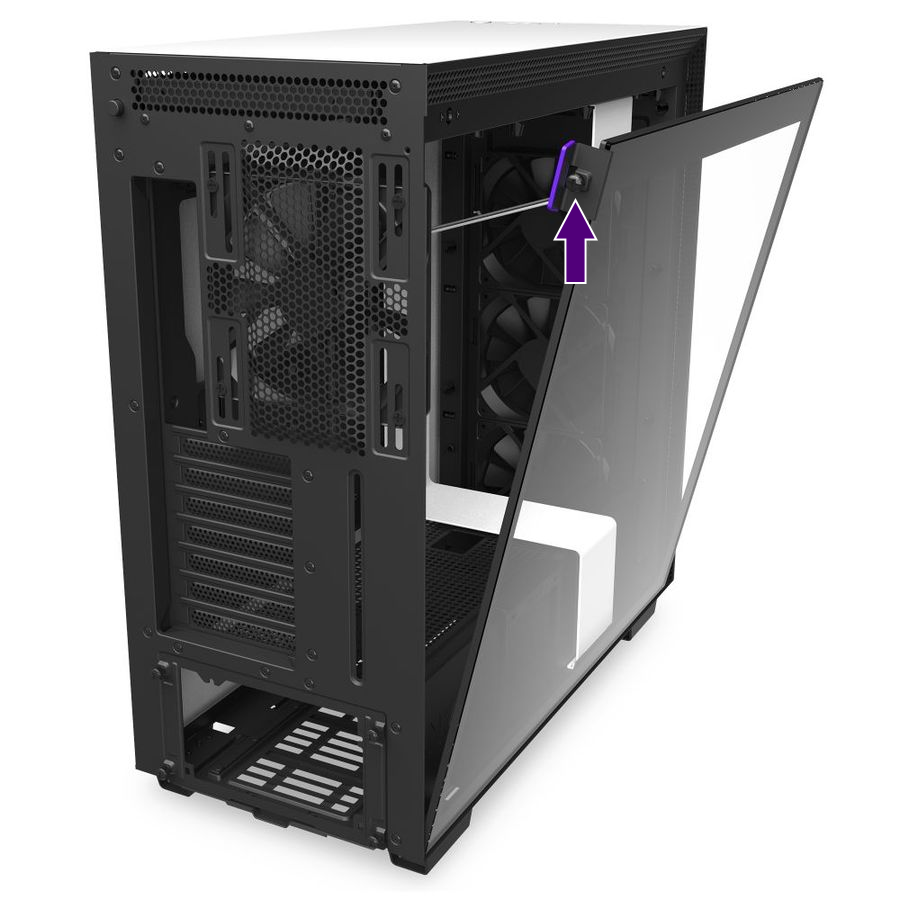

Pour commencer, desserre la vis de verrouillage qui maintient le panneau de verre sur le boîtier, comme indiqué ci-dessous : Pour retirer le panneau en verre, utilise la languette métallique pour écarter le panneau en verre de la partie supérieure du boîtier et le soulever.

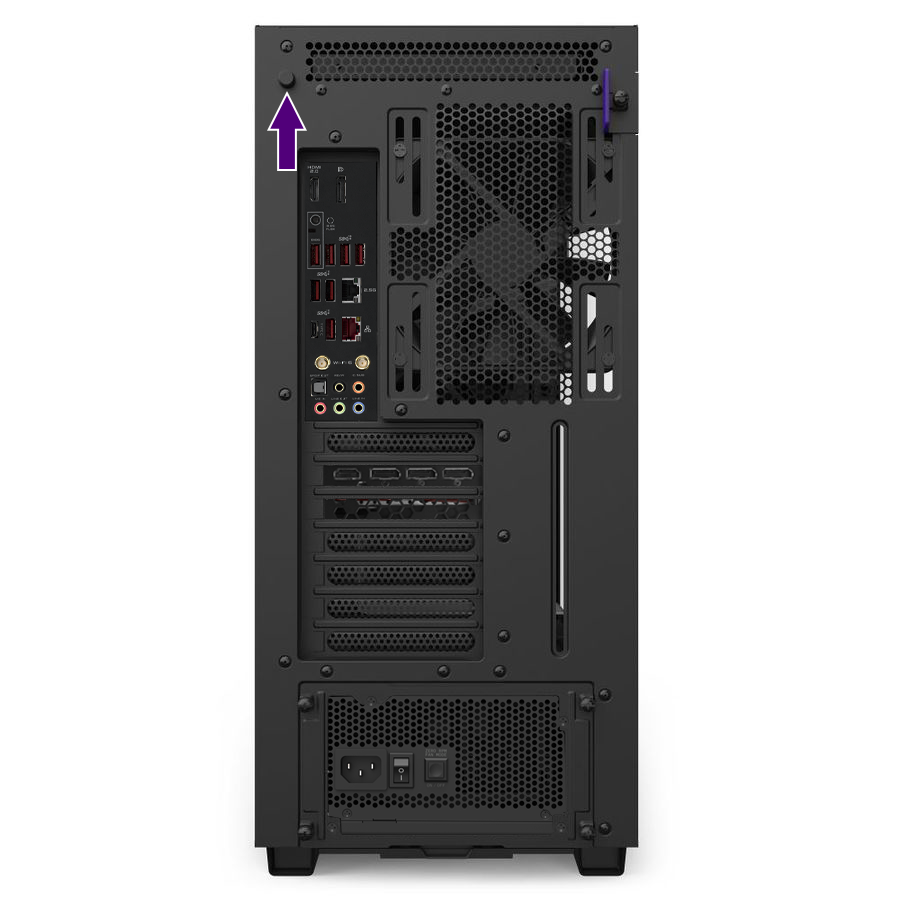

Pour accéder aux câbles, appuie sur le bouton d'ouverture du panneau situé à l'arrière du boîtier pour déverrouiller le panneau.
Enfin, retire la barre de câbles en défaisant les trois vis situées aux endroits suivants :
- Bas de la barre de câble
- Dessus de la barre de câble (voir le guide ci-dessous)

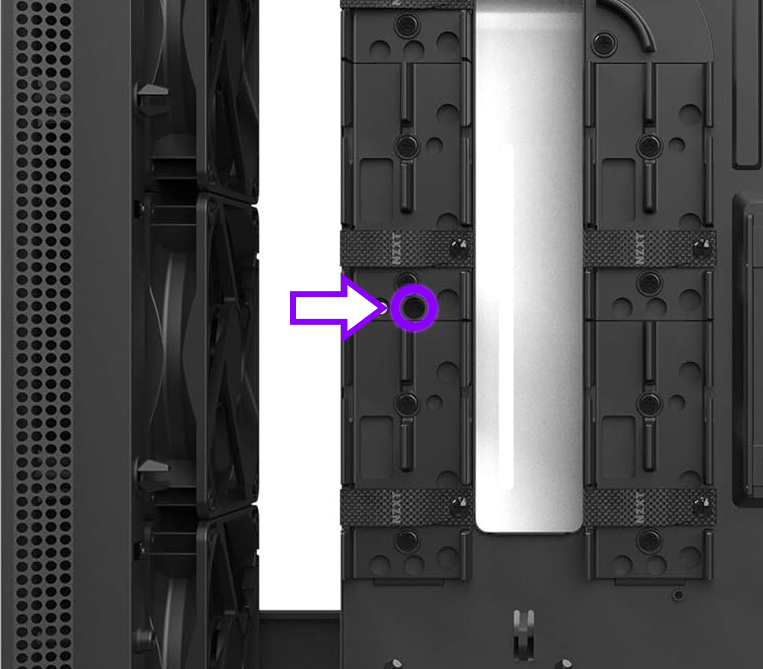

- Arrière de la barre de câble (photo ci-dessous)
Étape 2 - Retirer le Smart Device V2
Le Smart Device V2 sera situé dans le coin supérieur droit, derrière l'endroit où la barre de câble a été installée précédemment. Déconnecte les connexions suivantes de l'appareil intelligent V2 :
- Tous les ventilateurs connectés aux collecteurs FAN 1-3
- Tous les appareils RVB connectés aux connecteurs LED 1 et 2
- La connexion USB 2.0 interne à la carte mère
- La connexion d'alimentation SATA au niveau du câble d'alimentation

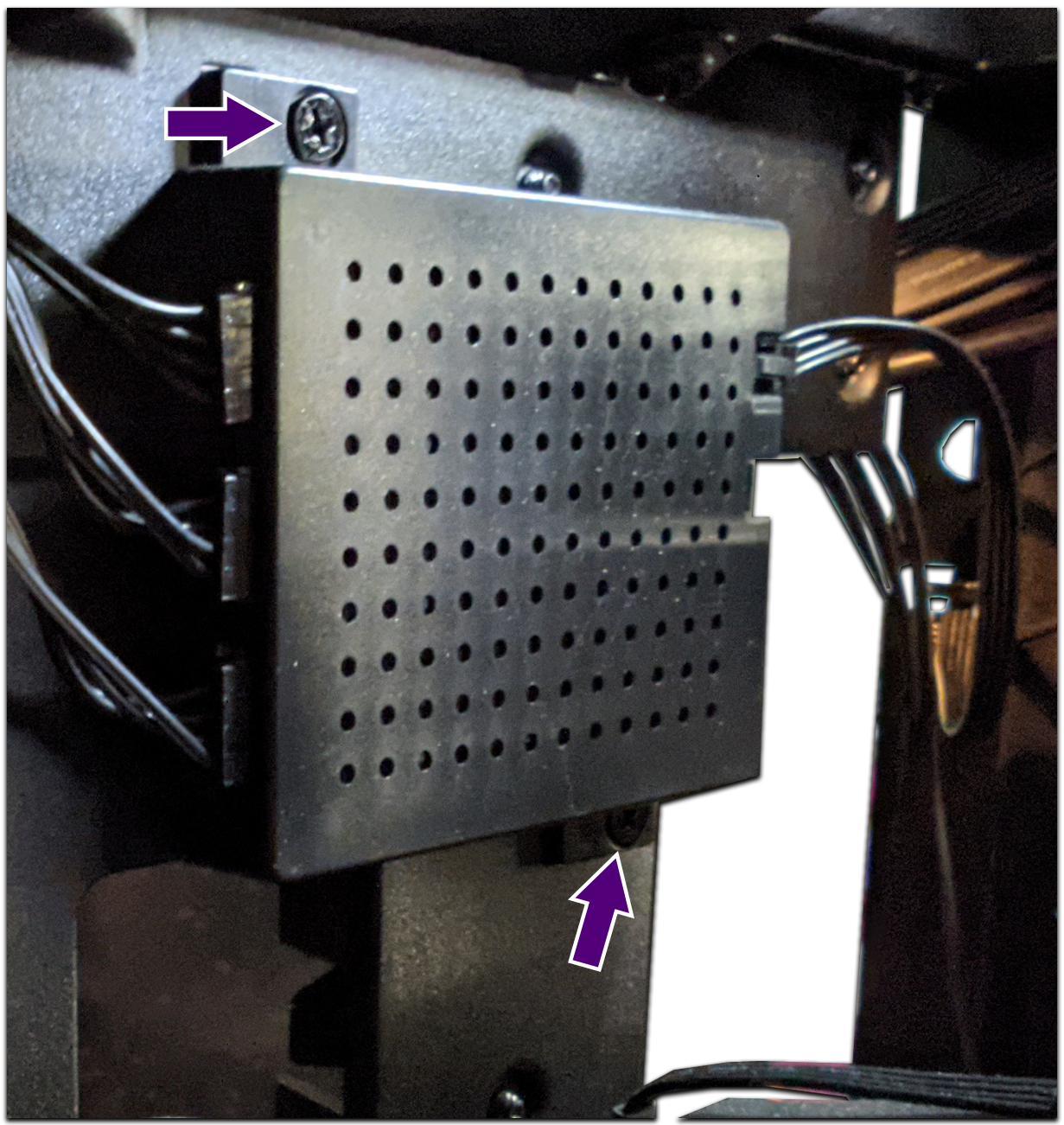

À partir de là, retire les deux vis à languettes illustrées dans l'image ci-dessous :
Une fois les vis retirées, l'appareil sortira facilement de l'étui.
Installation de l'appareil intelligent de remplacement V2
Une fois que le Smart Device V2 a été retiré de l'étui, répète le processus ci-dessus en sens inverse en vissant les deux vis à languettes dans l'étui avec l'étiquette tournée vers panneau métallique de l'étui.
Point de contrôle - Le côté ventilé de l'appareil intelligent doit être orienté vers la chambre intérieure de ton étui, vers l'arrière de la barre de câble.

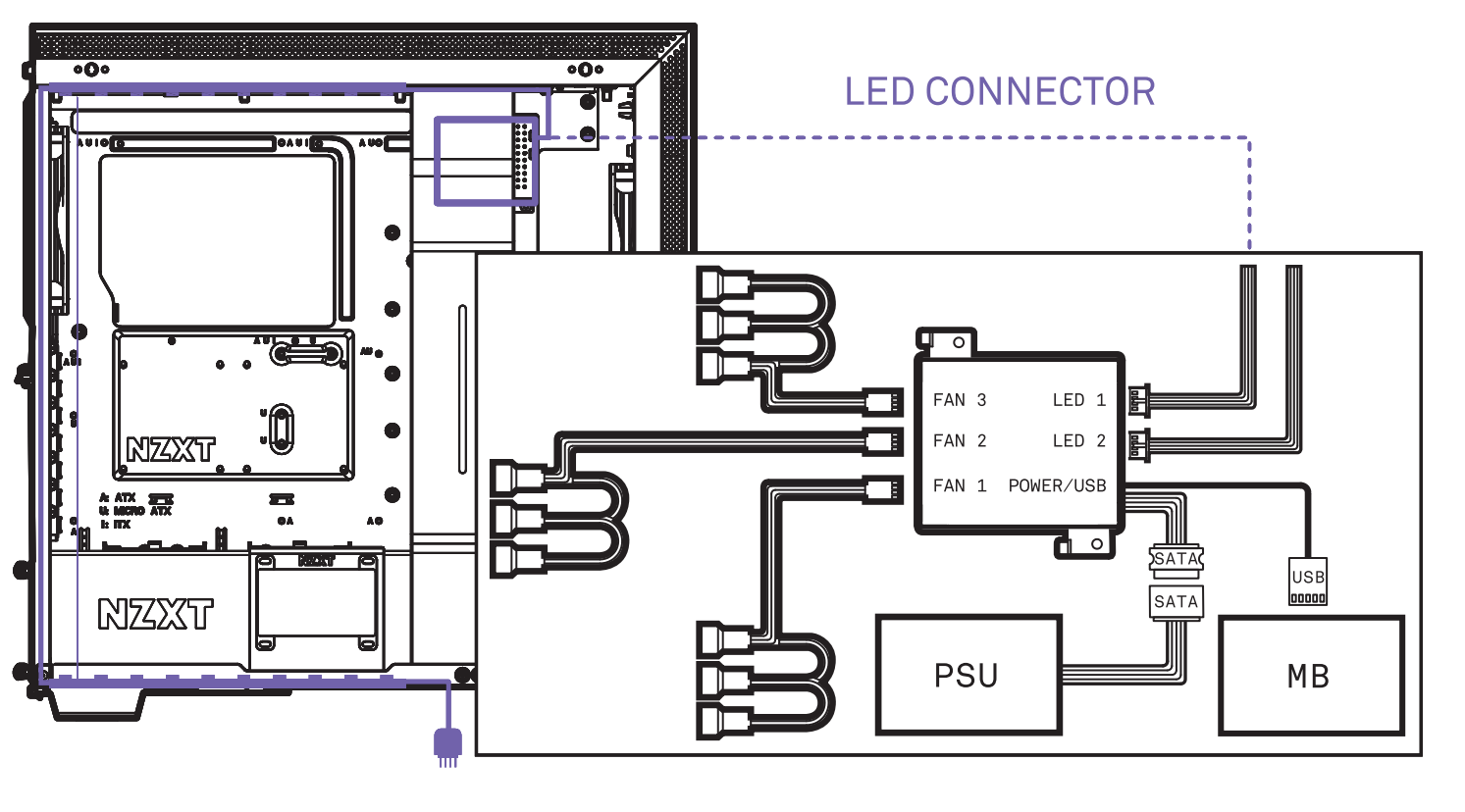

Reconnecte tous les appareils précédemment connectés au Smart Device V2, ainsi que la connexion interne USB 2.0 et la connexion d'alimentation SATA. Pour plus d'informations, tu peux consulter le schéma de câblage ci-dessous :
