Guide H210

Ce guide est spécifique au boîtier H210 sorti en 2019.  Ce modèle de boîtier peut être facilement identifié en vérifiant le numéro de modèle à l'arrière du boîtier.

Nom du boîtier N° de modèle
H210 CA-H210B
H210i CA-H210i

Pour ce guide, vous aurez besoin des éléments suivants :

  • Un tournevis Philips #1
  • Un module d'E/S supérieur de remplacement pour H210 (également appelé module USB)
  • (Recommandé) Un plateau magnétique ou un organiseur pour les pièces

Préparation du boîtier

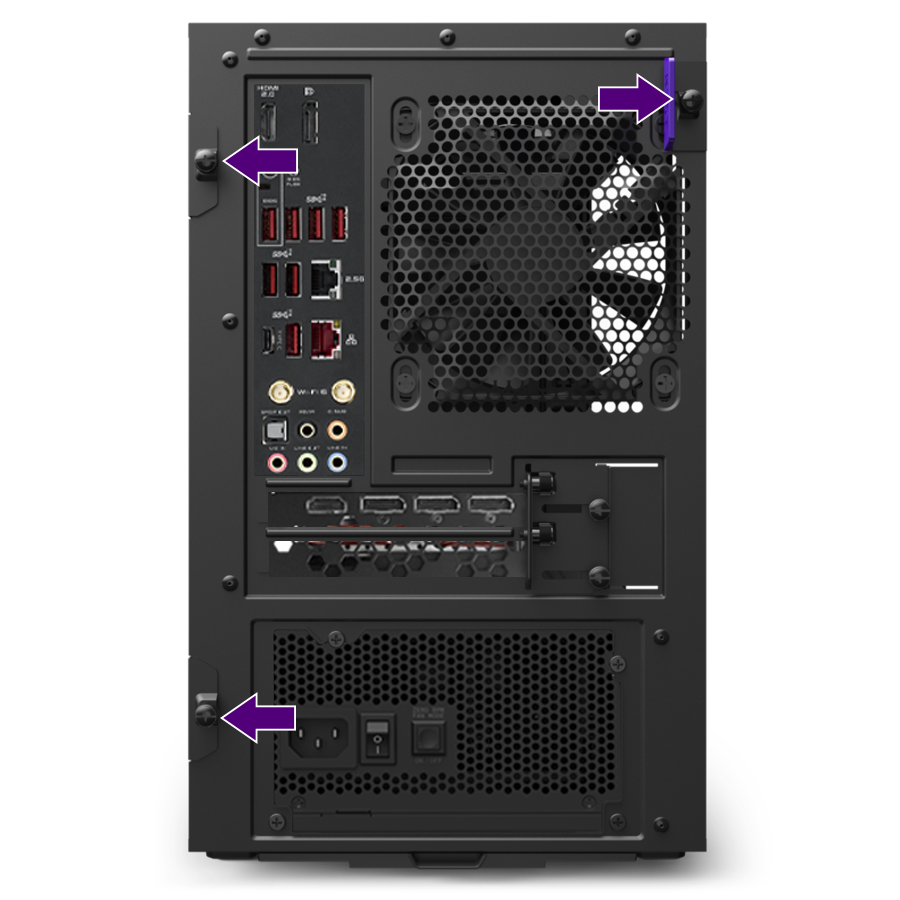

Pour remplacer le module d'E/S supérieur, commencez par retirer le panneau latéral en verre trempé et le panneau latéral en métal en desserrant les vis à l'arrière du boîtier comme montré ci-dessous.  Ce sont des vis captives qui resteront fixées au panneau.  Ne tentez pas de retirer les vis.

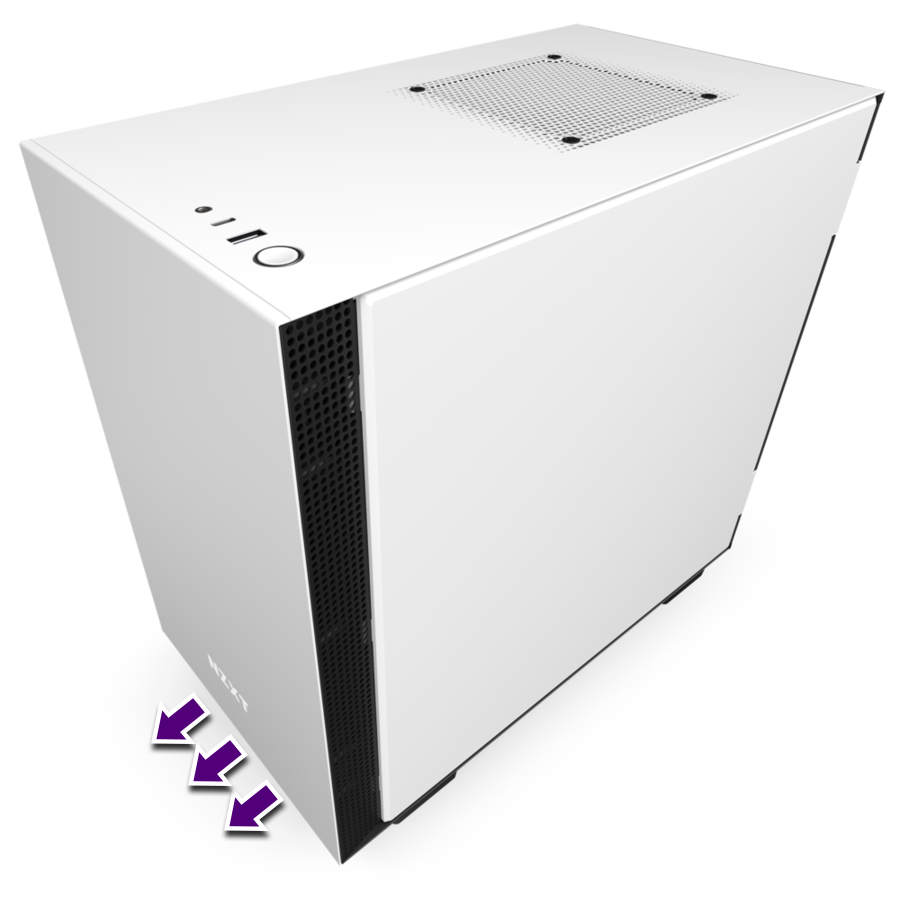

Une fois les vis desserrées, retirez les panneaux et mettez-les de côté.  Pour retirer le panneau avant en métal, saisissez le panneau par le dessous du bord inférieur et tirez-le fermement vers l'extérieur.  Le panneau est fixé par friction et devrait se détacher avec un peu de force.

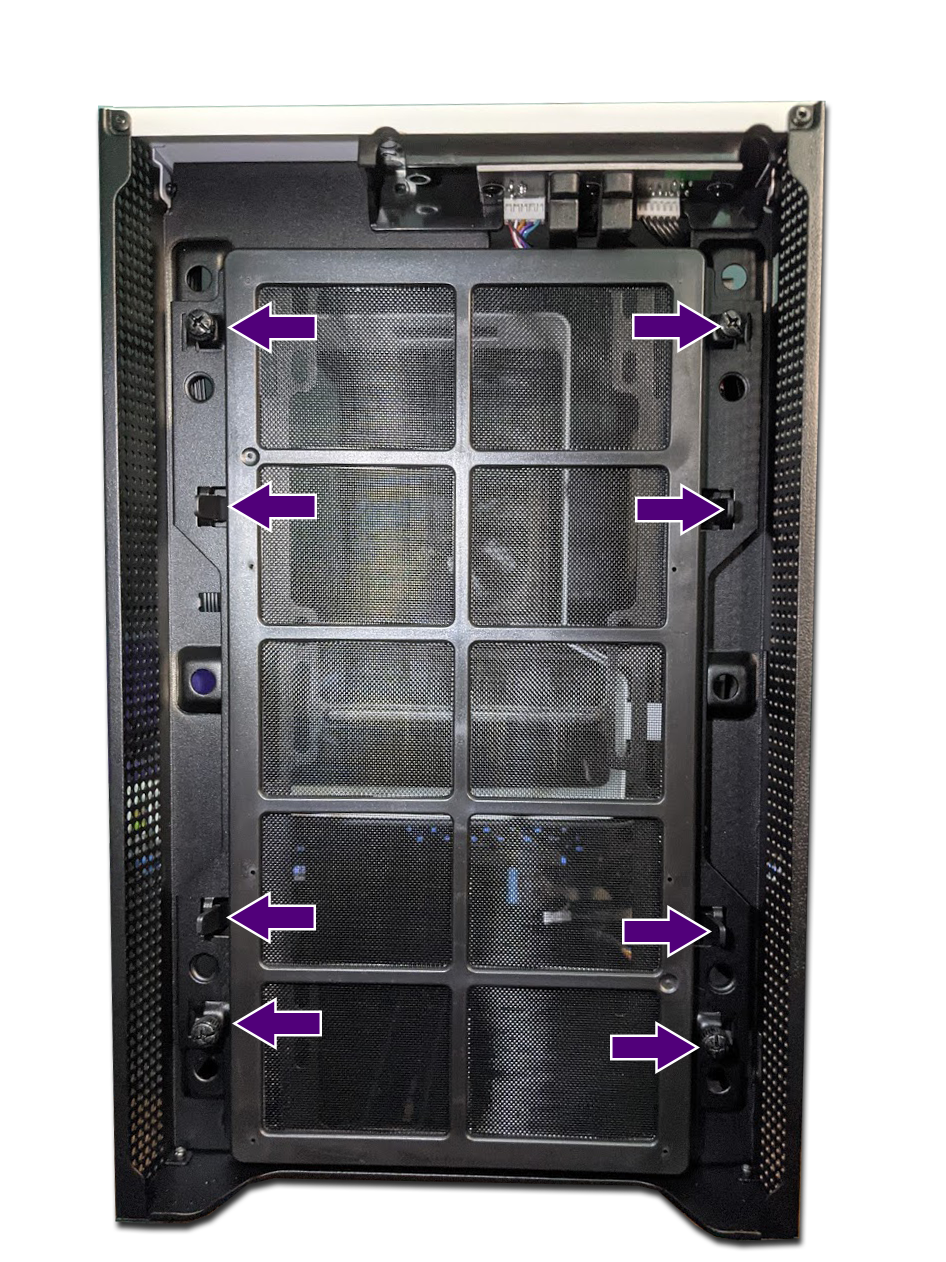

Après avoir retiré le panneau avant en métal, nous devons retirer le filtre à air avant et le support de radiateur avant pour avoir un accès complet au module.  Le filtre à air avant est maintenu par des clips en plastique tandis que le support est fixé avec des vis papillon captives.

  • Si vous utilisez un radiateur monté à l'avant, il est recommandé de dévisser le radiateur du support avant de retirer le support afin d'éviter d'endommager les tubes de connexion.
  • Si vous utilisez des ventilateurs montés à l'avant, il est sûr de retirer le support sans retirer les ventilateurs.

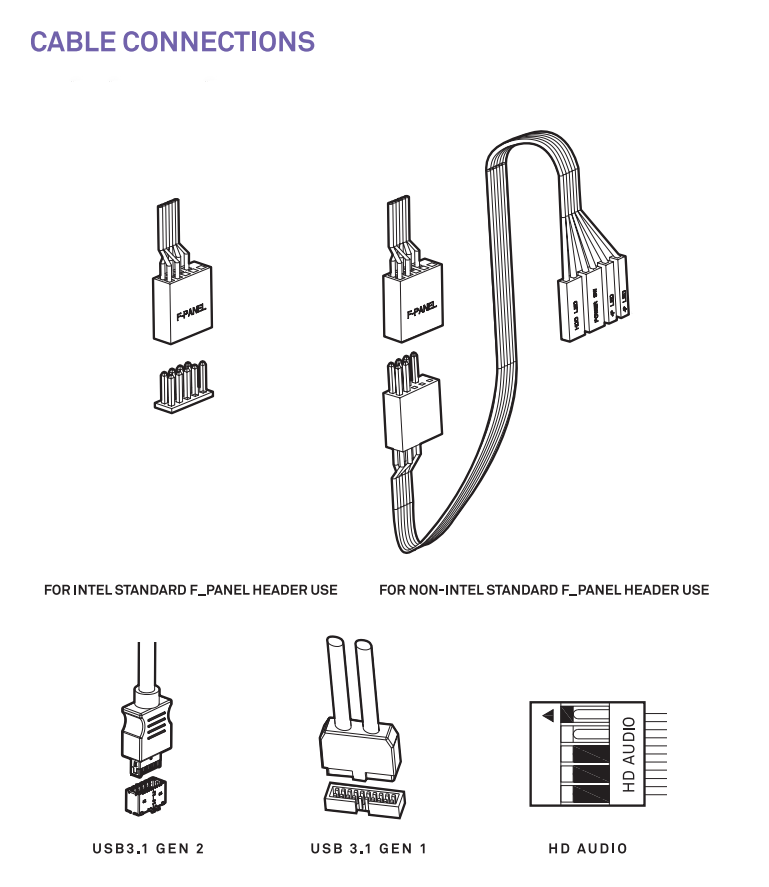

Avec le filtre à air avant et le support de radiateur avant retirés, nous aurons maintenant un accès complet au module d'E/S avant.  À cette étape, il est recommandé de déconnecter le module d'E/S avant avant de retirer le module du boîtier.  Tous les boîtiers de la série H210 utiliseront les connexions suivantes :

  • F_PANEL
  • HD_AUDIO
  • USB 3.1 Gen 1 Interne (connecteur 19 broches)
  • USB 3.1 Gen 2 Interne (Type-E réversible)


Retrait du module USB du panneau avant

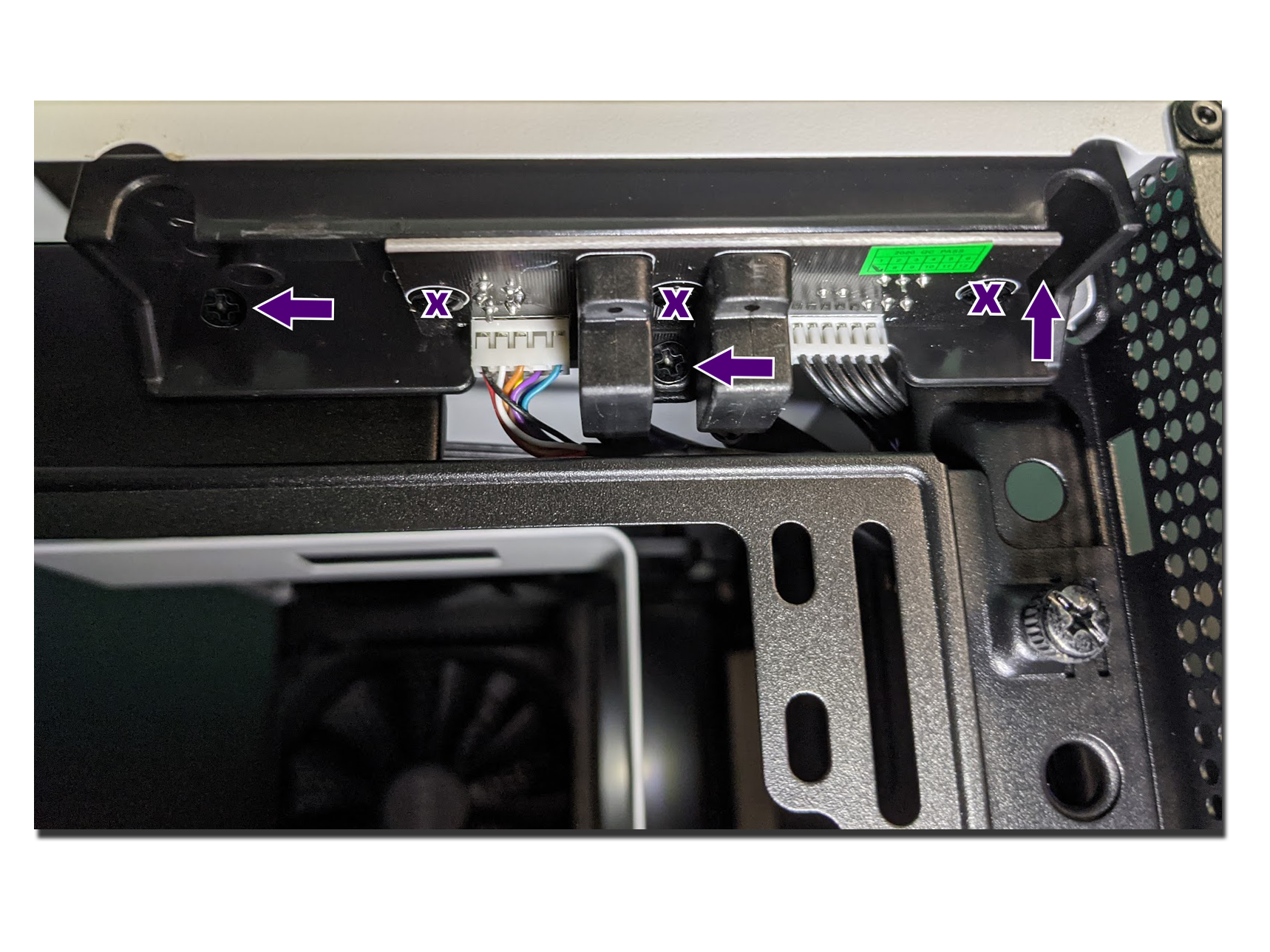

Le module d'E/S du panneau avant se trouve dans le coin supérieur droit du boîtier comme montré ci-dessous.  Pour retirer le module, enlevez les trois vis indiquées par des flèches ci-dessous.  Ne retirez pas les trois vis marquées d'un X.Screws.png

Pour installer le module de remplacement, suivez les instructions ci-dessus dans l'ordre inverse.
