Transmisión desde tu consola, cámara o dispositivo móvil

¿Tiene más preguntas? Enviar una solicitud

Las tarjetas de captura son una gran herramienta para liberar el potencial de tus secuencias de juego. Aunque ahora muchas consolas incorporan funciones para compartir o grabar secuencias de forma nativa directamente desde el hardware, muchas de ellas vienen con concesiones en cuanto a calidad y facilidad de uso. Lo más probable es que, si eres un ávido aficionado al streaming, te hayas dado cuenta de que muchos streamers y creadores de contenidos no utilizan la función de streaming nativa de sus consolas y, en su lugar, hacen uso de una tarjeta de captura .

Esta guía te guiará a través de todo lo que necesitas saber para conseguir tu tarjeta de captura con una consola, cámara o dispositivo móvil compatible.



¿Necesito una Tarjeta Capturadora?

La forma más fácil de responder a esta pregunta es con otra pregunta:

  • ¿Tengo una fuente adicional que uso para jugar, como una videoconsola, un dispositivo móvil u otro PC?
  • ¿Tengo una cámara externa con una salida HDMI que me gustaría utilizar como webcam?
  • ¿Quiero jugar, grabar o transmitir juegos desde esa otra fuente a mi PC?

Si juegas y grabas/transmites desde el mismo PC, no será necesaria una tarjeta de captura. Sin embargo, si quieres grabar o transmitir desde una videoconsola, un dispositivo móvil o un segundo PC, una tarjeta capturadora será la forma más fiable de obtener esa señal con la mejor calidad y velocidad de fotogramas posibles.



¿Qué dispositivos son compatibles con una Tarjeta Capturadora?

Te habrás dado cuenta de que en la introducción hemos utilizado la frase compatible con consola, cámara o dispositivo móvil. Esto puede ser un poco preocupante al principio, pero lo principal es confirmar lo siguiente:

  • ¿El dispositivo de origen (consola, cámara o dispositivo móvil) admite la conexión de entrada necesaria para mi tarjeta capturadora?
  • ¿Existe alguna limitación de software o hardware en el dispositivo fuente que impida que la Tarjeta Capturadora lo lea (es decir, HDCP)

Cubriremos esto con más detalle más adelante en la guía, sin embargo, lo principal para empezar es comprobar que tu dispositivo de origen utiliza un tipo de conexión y una señal que puedan ser leídos por tu tarjeta capturadora. Por ejemplo, echemos un vistazo a la NZXT Signal HD60. Este dispositivo admite una resolución de entrada máxima de 3840 x 2160, también conocida como Resolución 4K a un máximo de 60 fotogramas por segundo (FPS). Esto significa que mientras la fuente no supere estos límites, la Señal HD60 podrá leer la pantalla.



El Signal HD60 puede leer 4K, pero ¿por qué mi transmisión está limitada a 1080p? ¿Por qué necesitaría el NZXT Signal 4K30?

Aunque el Signal HD60 puede leer e incluso pasar una señal 4K, no puede grabar ni transmitir esta señal al PC. El Signal HD60 tampoco dispone de soporte de color High Dynamic Range (HDR) que es exclusivo del Signal 4K30. La Signal 4K30 también es capaz de grabar y transmitir a FPS más altos en resoluciones más bajas, como 2560 x 1440p a 144 FPS o 1920 x 1080p a 240 FPS.



¿Qué tarjeta de captura de señal NZXT debo comprar?

La gran pregunta para muchos de nosotros va a ser la siguiente: ¿qué tarjeta de captura necesito para empezar a hacer streaming hoy mismo? Para ello, tendrás que hacerte algunas preguntas:

  • ¿Quiero reproducir, transmitir o grabar contenido HDR?
  • ¿Quiero jugar a una velocidad de fotogramas alta, como 120, 144 o incluso 240 FPS?
  • ¿Quiero grabar a una velocidad de fotogramas más alta, como 1080p, 240 FPS, para facilitar la edición de repeticiones a cámara lenta y fluida?
  • ¿Quiero grabar a resoluciones más altas, como a resolución 4K a 30 FPS?

Si has respondido a alguna de estas preguntas, entonces la NZXT Signal 4K30 va a ser la tarjeta capturadora para ti. Si no has respondido afirmativamente a ninguna de estas preguntas, entonces la NZXT Signal HD60 te vendrá como anillo al dedo.

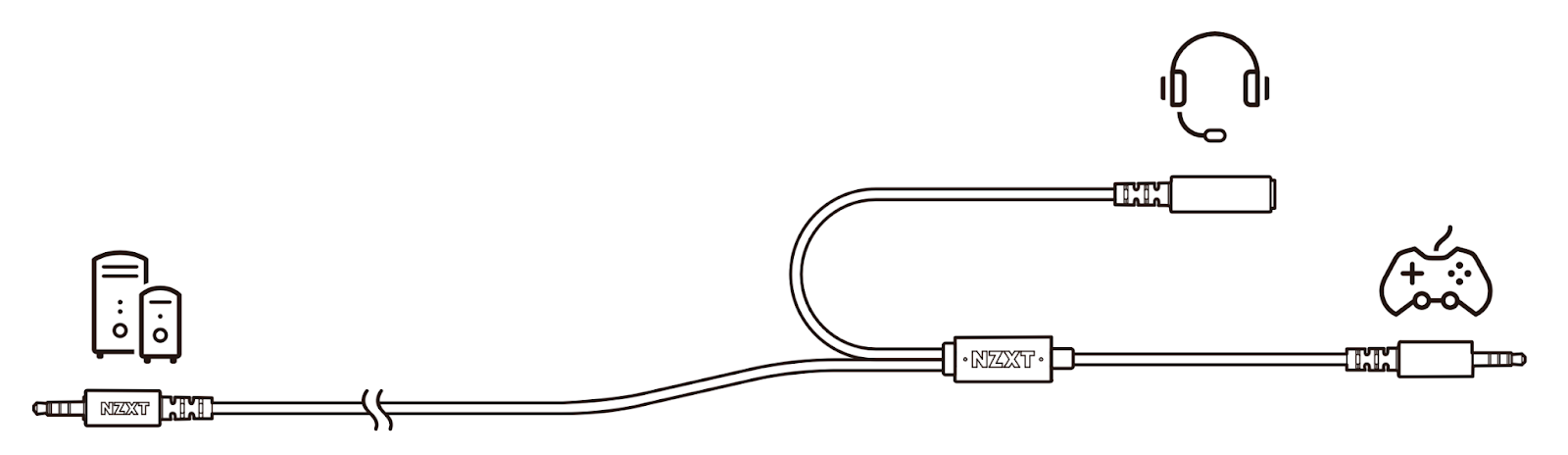

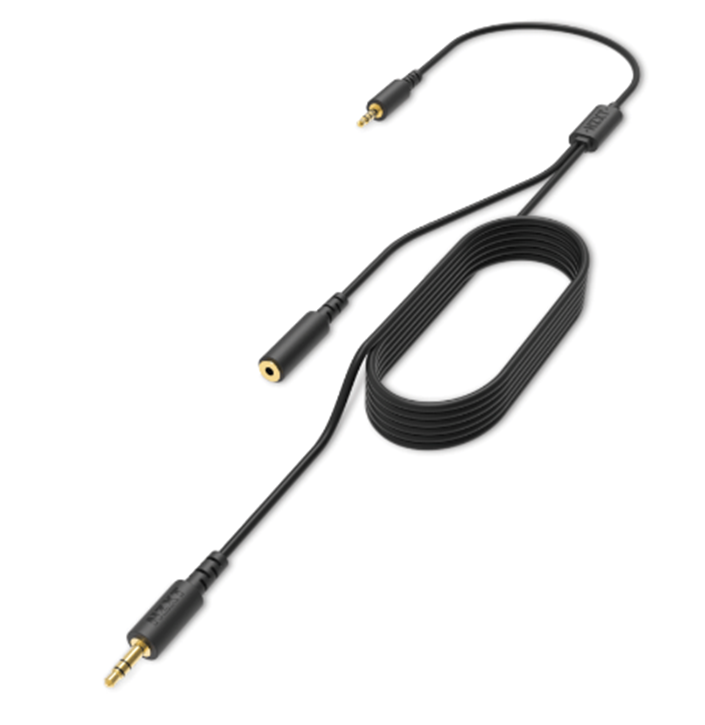

¿Necesito el cable de chat NZXT?


El NZXT Chat Cable es un gran recurso para aquellos que no sólo quieren grabar su juego mientras utilizan auriculares, sino que también quieren incluir sus coms en el juego en la grabación para conseguir esa sensación más genuina. Aunque es un gran producto, no es necesario para todos los usuarios. Para ayudarte a decidir si el Cable de Chat NZXT es necesario para tu configuración, deberás hacerte las siguientes preguntas:

  • ¿Actualmente utilizo auriculares o unos cascos que se conectan directamente a la consola o a un mando?
  • ¿Utilizo el chat de voz en el juego a través de los auriculares conectados a mi consola/controlador, y quiero grabarlo o compartirlo con mi stream?

Si has respondido a cualquiera de estas preguntas, entonces el Cable de Chat NZXT sería un gran complemento para tu configuración. Aunque no te interese utilizar el cable de chat para que la función de micrófono integrada pase tu voz y tu juego juntos al PC, el cable de chat puede facilitarte el uso de los auriculares del PC para escuchar el audio de la consola y capturar ese audio para tu transmisión utilizando el puerto de entrada de línea del PC.



Configurar tu Consola con una Tarjeta Capturadora

Para la mayoría de los usuarios, necesitarás el siguiente hardware para empezar:

  • PC para transmitir o grabar
  • Consola de juegos
  • Tarjeta de captura
  • Un micrófono o auriculares

Además de esto, puede que quieras utilizar algún hardware adicional que incluya:

  • Un monitor o televisor adicional si vas a utilizar el paso de baja latencia/zero-lag de la tarjeta de captura.
  • Un cable HDMI adicional

Por último, si utilizas el Cable de Chat, también deberás tenerlo a mano.

Antes de continuar, tal vez quieras conectar tu consola directamente a un monitor o televisor y ajustar algunos parámetros antes de continuar. A continuación incluiremos algunos ejemplos de configuración.



Ajustes de streaming de Nintendo Switch

Por defecto, la Nintendo Switch utilizará un conmutador inteligente para las funciones HDCP . Esto significa que al utilizar determinados juegos y aplicaciones como Youtube en la Switch, no podrás capturar desde la consola, mientras que la mayoría de los demás juegos y aplicaciones no deberían tener problemas.

Sin embargo, si tienes problemas de detección, te recomendamos que te asegures de que la configuración de TV de Switch se ajusta a lo siguiente:

  • Resolución de TV - 1080p
  • Gama RGB - Automático
    • Si tienes problemas de detección, prueba a configurarlo como Rango limitado.



Ajustes de transmisión de Sony Playstation 4/5

Por defecto, la Sony Playstation 4/5 tendrá activado HDCP , lo que puede provocar que tu Tarjeta Capturadora no detecte correctamente la señal de vídeo y/o audio. Para remediarlo, tendrás que asegurarte de que HDCP está Desactivado en la configuración:

  • Abre los Ajustes de tu Playstation y selecciona la opción Sistema .
  • En Sistema, selecciona HDMI y asegúrate de que HDCP activado está desactivado.

Ten en cuenta que mientras HDCP esté desactivado, no podrás jugar a determinados juegos ni utilizar servicios de streaming como Netflix, Hulu y Youtube directamente desde la consola.

Para la compatibilidad con HDR, tanto la consola como el monitor que se utilicen deben ser compatibles con HDR.



Ajustes de transmisión de la serie Xbox de Microsoft

Por defecto, las consolas Microsoft Xbox Series X y S utilizarán un conmutador inteligente para las funciones HDCP. Esto significa que al utilizar determinados juegos y aplicaciones como Netflix o Youtube en tu Xbox, no podrás capturar desde la consola, mientras que la mayoría de los demás juegos y aplicaciones no deberían tener problemas.

Para la compatibilidad con HDR, tanto la consola como el monitor que se utilicen deben ser compatibles con HDR.



Cómo conectar tu Consola a la Tarjeta Capturadora y al PC

Ahora que tenemos todo el hardware resuelto, es hora de conectarlo todo y ponerlo en marcha. Enciende tu PC y descarga la última versión del software de streaming que elijas. Para esta guía, utilizaremos Open Broadcaster Software Studio o OBS Studio que puedes encontrar en el siguiente enlace:

Open Broadcaster Software | OBS



Conectar tu hardware

Para empezar, vamos a querer tenerlo todo bien conectado. Para esta guía, utilizaremos los pasos configurados para la NZXT Signal HD60, sin embargo, estos mismos pasos deberían aplicarse a la mayoría de las tarjetas capturadoras. Para la serie NZXT Signal en particular, tendrás que conectar el cable USB incluido de la Signal a un puerto USB 3.2 Gen 1 o superior abierto del PC. Para saber cuál es el puerto correcto, consulta el manual de usuario de tu placa base o PC.

Desde aquí, conecta tu Consola a la Entrada HDMI que se encuentra en tu Tarjeta Capturadora. Si utilizas una segunda pantalla y el paso de latencia cero/baja latencia de tu Tarjeta Capturadora, conecta el segundo monitor a la salida HDMI de la Tarjeta Capturadora.

Si utilizas un cable de chat NZXT Chat Cable, también tendrás que conectar el cable de chat Chat Cable a la toma de audio de 3,5 mm de tu consola o a la toma de audio de 3,5 mm de tu mando y, a continuación, conectar el otro extremo al puerto de entrada de línea Line-in de tu PC.


Por último, si utilizas un micrófono dedicado para tu transmisión, asegúrate de que está conectado al PC y funciona correctamente.

Para un desglose visual de estas conexiones, consulta el cuadro siguiente.




Cómo conectar tu Cámara o Dispositivo Móvil a tu Tarjeta Capturadora y PC

Al igual que en la guía anterior para conectar una Consola a tu Tarjeta Capturadora, este proceso es bastante sencillo y tiene bastante en común con la exclusión de la conexión del controlador.

Antes de continuar, es bueno confirmar que el dispositivo en cuestión admite una conexión de salida HDMI, ya sea de forma nativa (como ocurre en algunas cámaras DSLR, normalmente como un cable Micro/Mini HDMI a HDMI) o con la ayuda de un dongle o adaptador (común en muchos teléfonos con USB-C).

  • PC para transmitir o grabar
  • Consola de juegos
  • Tarjeta de captura
  • Un micrófono o auriculares

Además de lo anterior, es posible que también quieras tener a mano lo siguiente si quieres controlar el dispositivo si tu Tarjeta Capturadora admite el paso de baja latencia/zero-lag. Como la mayoría de los dispositivos móviles y cámaras van a incluir un visor o su propia pantalla dedicada, esto es generalmente no necesario.

  • Un monitor o televisor adicional
  • Un cable HDMI adicional

Por último, si tu dispositivo admite un conector pasante de audio de 3,5 mm y tienes pensado utilizar auriculares con el dispositivo, también querrás utilizar el cable de chat NZXT Chat Cable.



Conectar tu hardware

Para empezar, vamos a querer tenerlo todo bien conectado. Para esta guía, utilizaremos los pasos configurados para la NZXT Signal HD60, sin embargo, estos mismos pasos deberían aplicarse a la mayoría de las tarjetas capturadoras. Para la serie NZXT Signal en particular, tendrás que conectar el cable USB incluido de la Signal a un puerto USB 3.2 Gen 1 o superior abierto del PC. Para saber cuál es el puerto correcto, consulta el manual de usuario de tu placa base o PC.

Desde aquí, conecta tu Cámara o Dispositivo móvil a la Entrada HDMI que se encuentra en tu Tarjeta Capturadora. Si utilizas una segunda pantalla y el paso de latencia cero/baja latencia de tu Tarjeta Capturadora, conecta el segundo monitor a la salida HDMI de la Tarjeta Capturadora.

Si utilizas un cable de chat NZXT Chat Cable con un dispositivo móvil y tienes pensado utilizar auriculares, también tendrás que conectar el cable de chat Chat Cable a la toma de audio de 3,5 mm de tu dispositivo o a la toma de audio de 3,5 mm y, a continuación, conectar el otro extremo al puerto de entrada de línea Line-in de tu PC.


Por último, si utilizas un micrófono dedicado para tu transmisión, asegúrate de que está conectado al PC y funciona correctamente.

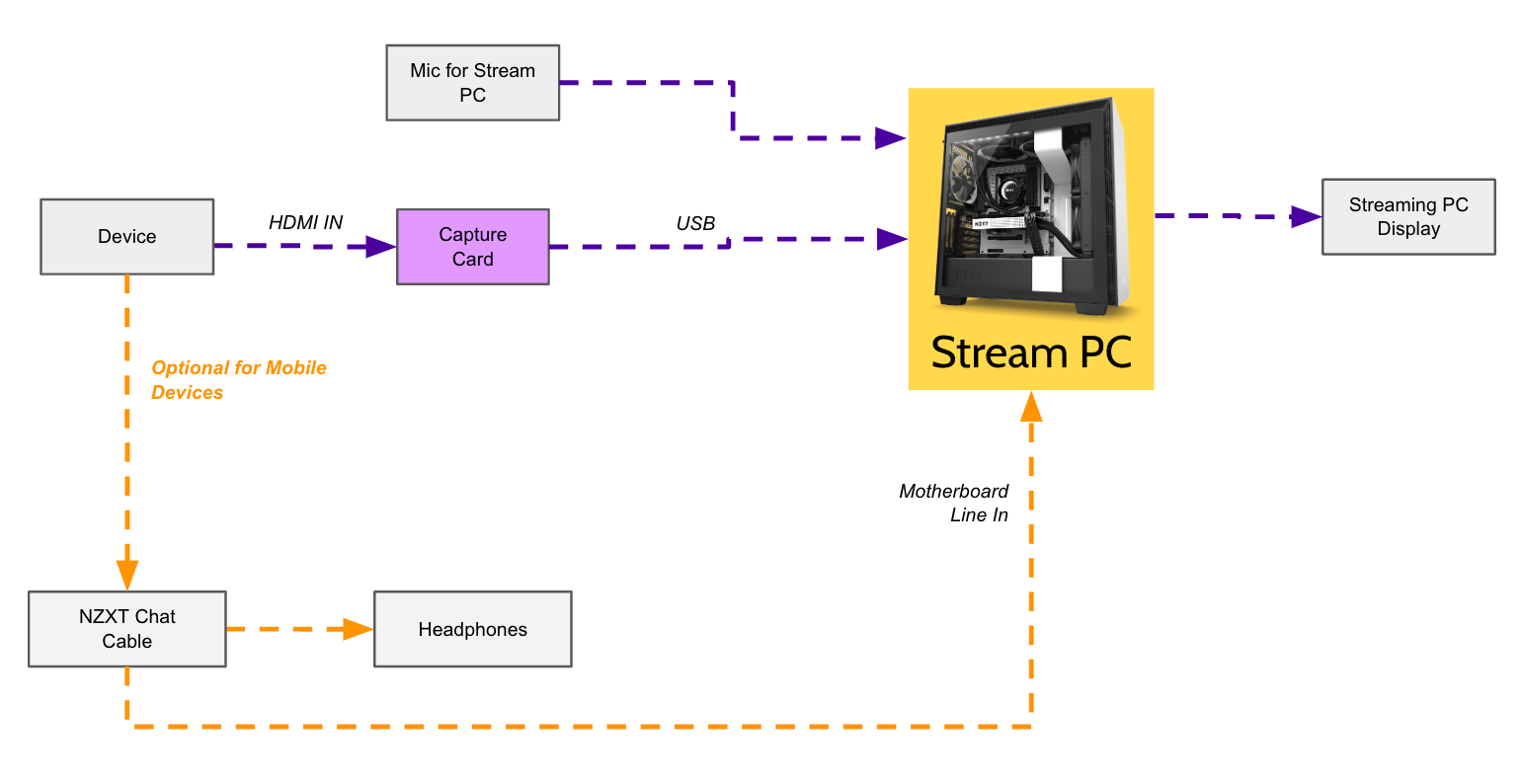

Para un desglose visual de estas conexiones, consulta el cuadro siguiente.


A continuación encontrarás algunas indicaciones clave para configurar tu Cámara o Dispositivo Móvil con tu Tarjeta Capturadora:

Para cámaras:

  • Asegúrate de que la salida HDMI de tu cámara es capaz de proporcionar una alimentación limpia sin texto ni elementos de la interfaz de usuario (IU), ya que pueden distraer.
  • Ajusta la resolución y la velocidad de fotogramas de tu cámara a un modo fijo en función del formato que desees. Los formatos más utilizados van a ser 1080p o 720p a 60 FPS.
  • Asegúrate de que tu cámara está configurada en el modo de vídeo para obtener los mejores resultados.



Para dispositivos móviles (es decir, teléfonos):

  • Dependiendo del modelo de teléfono y de sus limitaciones, puedes obtener una alimentación directa de la pantalla del teléfono o puedes obtener un modo de visualización especializado (por ejemplo, el Modo DeX de Samsung). Si el teléfono da una alimentación directa, deberías poder controlarlo como lo harías de forma nativa.
  • Si tu teléfono admite una clavija de audio de 3,5 mm y utilizas auriculares o cascos conectados a través de esta clavija, puede que necesites utilizar el Cable de Chat NZXT para capturar correctamente el audio.



Preparación de OBS Studio

  1. Si es la primera vez que inicias OBS Studio, se te pedirá que sigas una configuración básica para que tu sistema esté listo para el streaming y/o la grabación. Se recomienda seguir estos pasos para asegurarte de que los ajustes de transmisión/grabación están optimizados para tu PC.
  2. Haz clic en el icono + que se encuentra en el panel Fuentes y, a continuación, elige Dispositivo de Captura de Vídeo.
    <imagen aquí&gt
  3. En la ventana que aparece, dale un nombre a tu dispositivo. Para que te resulte más fácil encontrarlo después, vamos a llamarlo NZXT Signal Capture y haz clic en Aceptar.

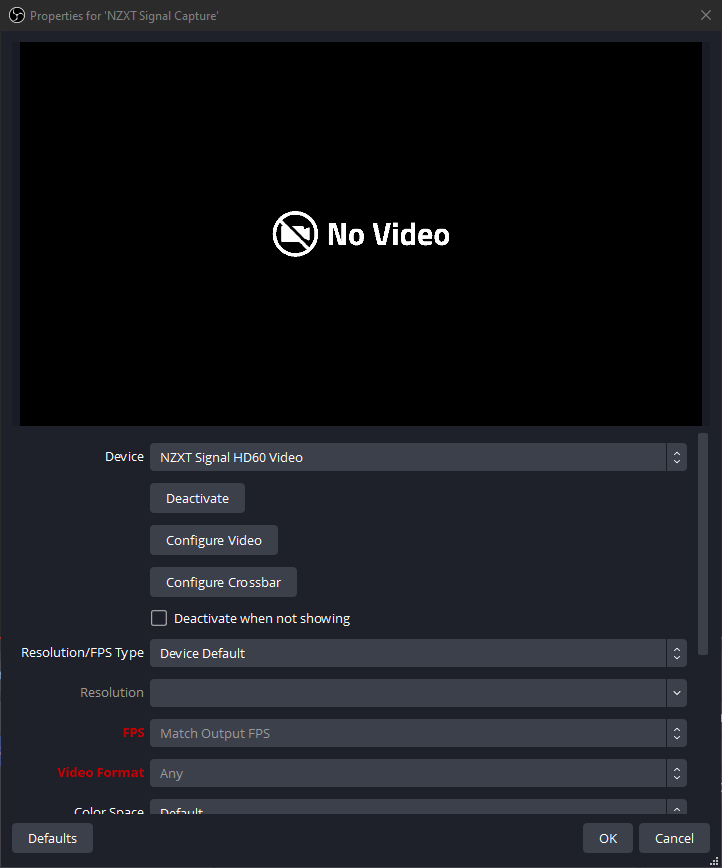

  4. Una vez en la ventana Propiedades que ahora está abierta, selecciona tu Tarjeta de Captura en el desplegable Dispositivo .
  5. Por ahora, sigue adelante y deja la Resolución/FPS Tipo como Dispositivo por defecto y deberías poder ver la señal de vídeo de tu dispositivo. Si no tienes señal de vídeo, puedes intentar ajustarlo manualmente para que coincida con la resolución de salida de tu consola. La mayoría de las consolas estarán configuradas de fábrica para 1920 x 1080 a 60 FPS, mientras que las cámaras y los dispositivos móviles pueden tener variaciones diferentes.
  6. Para los ajustes Espacio de color y Gama de colores, puede que tengas que ajustarlo consola por consola. Por lo general, recomendamos dejarlo como predeterminado o ajustar Espacio de color a Rec. 709 y Gama de colores a Limitado para garantizar la mejor compatibilidad e imagen.
  7. Haz clic en Aceptar para guardar y cerrar la configuración del Dispositivo de Captura.

En algunos casos, puedes encontrarte con un problema en el que el audio de la tarjeta capturadora no se transmita correctamente al sistema. Para solucionarlo, puede que tengas que configurar manualmente el dispositivo de audio de la tarjeta capturadora, como se indica a continuación:

  1. En la página Propiedades de la fuente, desplázate hacia abajo hasta que veas el ajuste Modo de salida de audio . Establece esta configuración en Capturar sólo audio y asegúrate de que Usar dispositivo de audio personalizado está pulsado en para exponer la opción Dispositivo de audio .
  2. En la opción Dispositivo de audio , selecciona el dispositivo adecuado para tu tarjeta capturadora. En nuestro caso, elegiremos NZXT Signal HD60 Audio y, a continuación, haz clic en Aceptar para guardar la configuración.

Si has seguido la configuración automática de OBS, tu micrófono ya debería estar configurado y listo para funcionar. Si necesitas añadir una fuente de audio adicional, como otro micrófono o la entrada de línea para el cable de chat NZXT, tendrás que hacer lo siguiente:

  1. Haz clic en el botón Configuración de la esquina inferior derecha y elige Audio en la parte izquierda de la ventana de Configuración.
  2. Asegúrate de que tu micrófono principal está configurado en el desplegable Mic/Audio auxiliar.
  3. Si utilizas el cable de chat, deberás seleccionar la entrada de línea de tu PC (o el puerto al que conectaste el cable de chat) en cualquier otro menú desplegable Mic/Audio auxiliar disponible.
  4. Haz clic en Aplicar para guardar la configuración y, a continuación, en Aceptar para cerrar la ventana de Configuración.

Antes de salir en directo, se recomienda comprobar los niveles de audio y la señal para asegurarse de que todo funciona correctamente. Para ello, pulsa el botón Iniciar grabación en OBS y haz una grabación rápida de 1-2 minutos en la que hables claramente por el micrófono mientras se está ejecutando un juego. Si notas que una de las fuentes de audio ahoga a la otra, ajústalas en consecuencia. Recuerda, un mal audio ahuyentará a los espectadores más rápido que un mal contenido.



Recapitulación - Listo para el streaming

Si has seguido esta guía, deberías estar listo para hacer streaming. Dicho esto, sin embargo, tu flujo puede ser un poco simple al principio, sin ningún elemento especializado para tu flujo, como una superposición, notificaciones, etc.

No existe una guía general que lo cubra todo, pero hay muchas comunidades online que pueden ayudarte a afinar tu configuración y a dar lo mejor de ti como streamer. Sólo recuerda que no puedes ser un streamer si no empiezas a hacer streaming, así que encuentra contenido y un horario que funcione para ti y ¡ponte a ello!



¿Hay algo que no te quedó claro con esta guía o necesitas ayuda adicional? No dudes en contactar con nuestro equipo de Atención al Cliente, donde uno de nuestros superagentes amigables estará listo para asistirte.
