Nos hemos dado cuenta de que, debido a un error de montaje con algunas de nuestras carcasas H1 V2 recientes, algunas unidades compradas antes de mayo de 2022 pueden haberse enviado con el ventilador AIO incluido instalado en la orientación incorrecta, en la que el ventilador se instala como entrada en lugar de como salida . Este error de montaje puede provocar un ligero descenso del rendimiento térmico, pero puede ajustarse fácilmente sin necesidad de sustituirlo.
Este artículo detallará cómo reorientar el ventilador a su configuración prevista. Para ello, necesitarás lo siguiente:
- A Destornillador Phillips nº 1 (PH1)
- Una superficie de trabajo plana y sin electricidad estática
Desmontaje de los paneles laterales y la cubierta del H1 V2

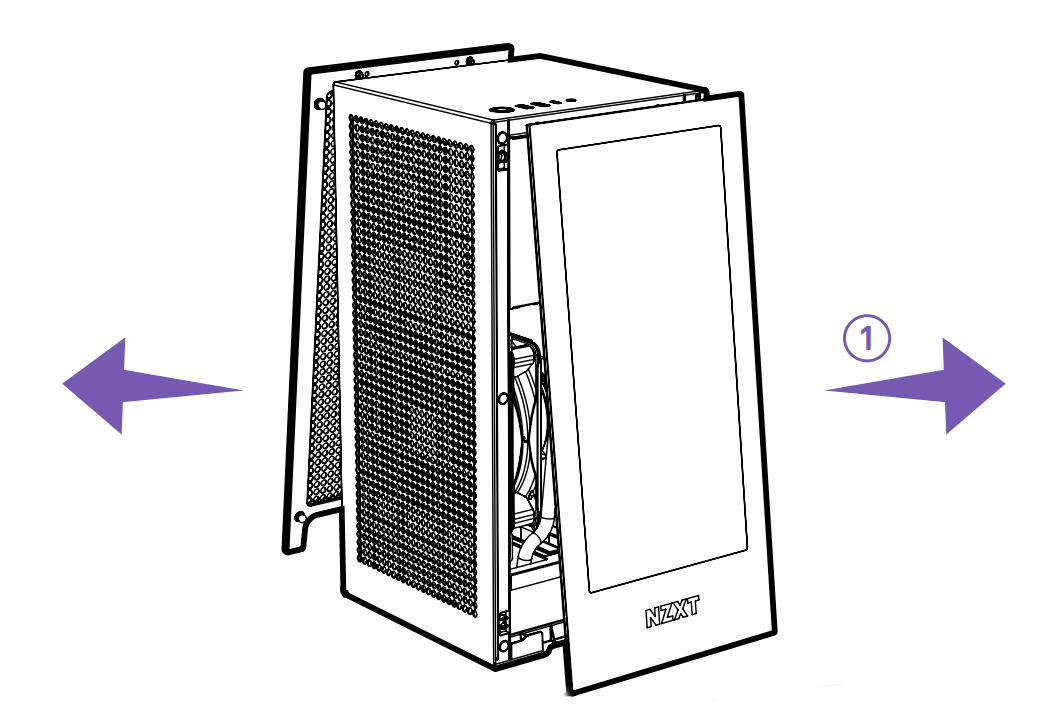

Para empezar, coloca la carcasa H1 V2 en posición vertical para poder retirar con seguridad el panel frontal de cristal y los paneles traseros ventilados. Se pueden retirar agarrando el panel por la parte inferior de la carcasa y tirando de él hacia fuera. Los paneles de la carcasa se ajustan por fricción mediante rótulas, que deben soltarse con un tirón moderado, como se muestra en el diagrama siguiente.

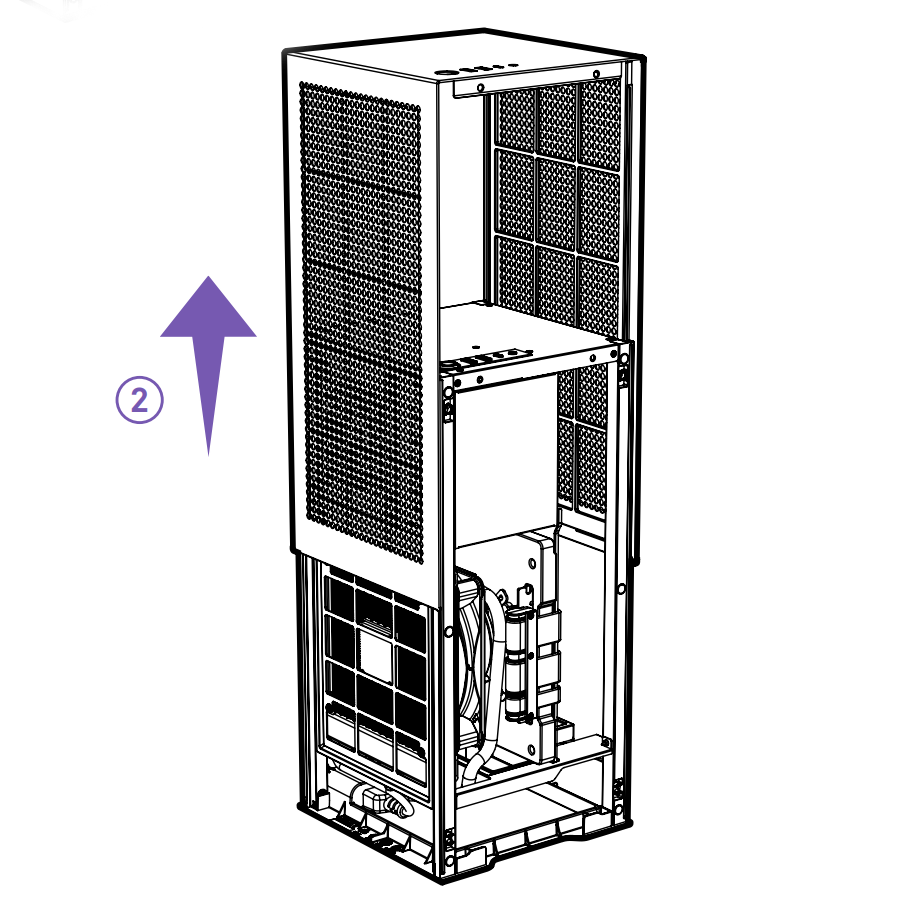

A partir de aquí, la tapa superior debería estar desbloqueada y se deslizará fácilmente hacia arriba para mostrar el chasis de la carcasa.
Acceso al ventilador AIO

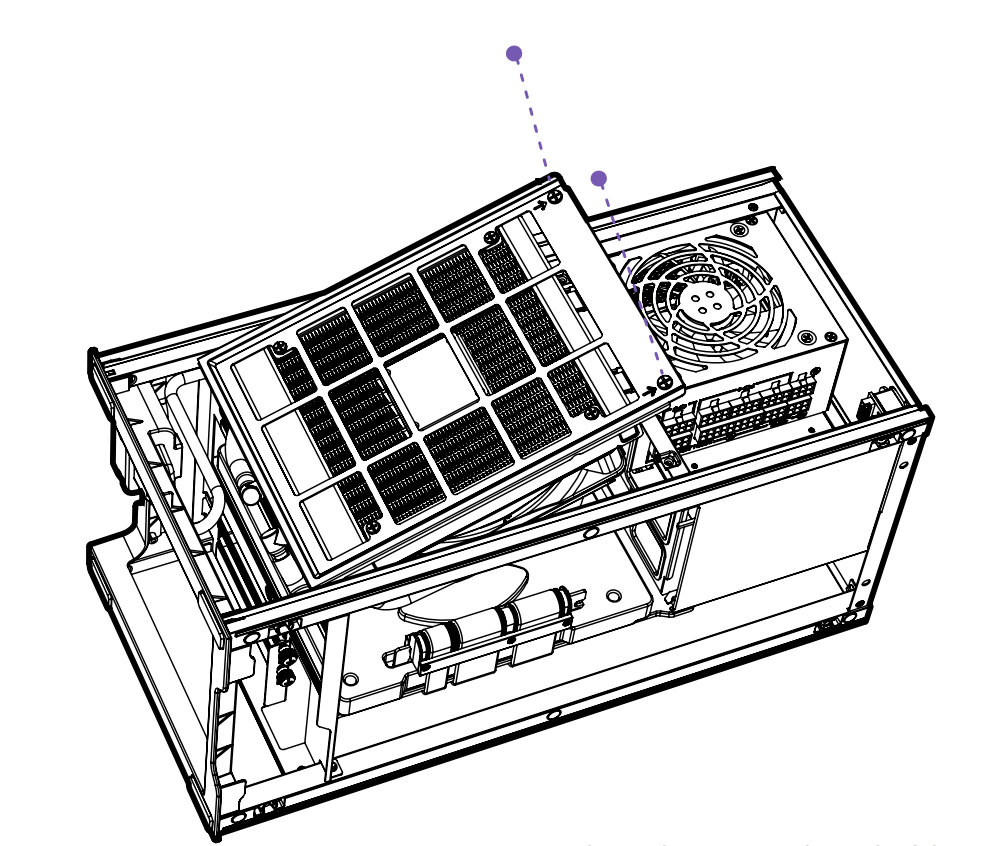

Con los paneles de la carcasa retirados de tu H1 V2, ahora deberíamos tener fácil acceso al soporte de montaje AIO. Coloca la carcasa H1 V2 de lado con la bomba/radiador AIO hacia arriba, y luego localiza los dos tornillos marcados con flechas en el soporte de montaje AIO, como se muestra en el diagrama siguiente.
Con el destornillador, afloja los dos tornillos hasta que el soporte de montaje de la AIO pueda abrirse libremente y dejar a la vista el ventilador de la AIO.
Si tu ventilador coincide con la imagen de abajo con el lado abierto del ventilador con la pegatina gris del logotipo de NZXT visible, entonces se trataría de un ventilador mal instalado y habría que reorientarlo.Si tu ventilador no coincide con la imagen de abajo, sáltate este paso.

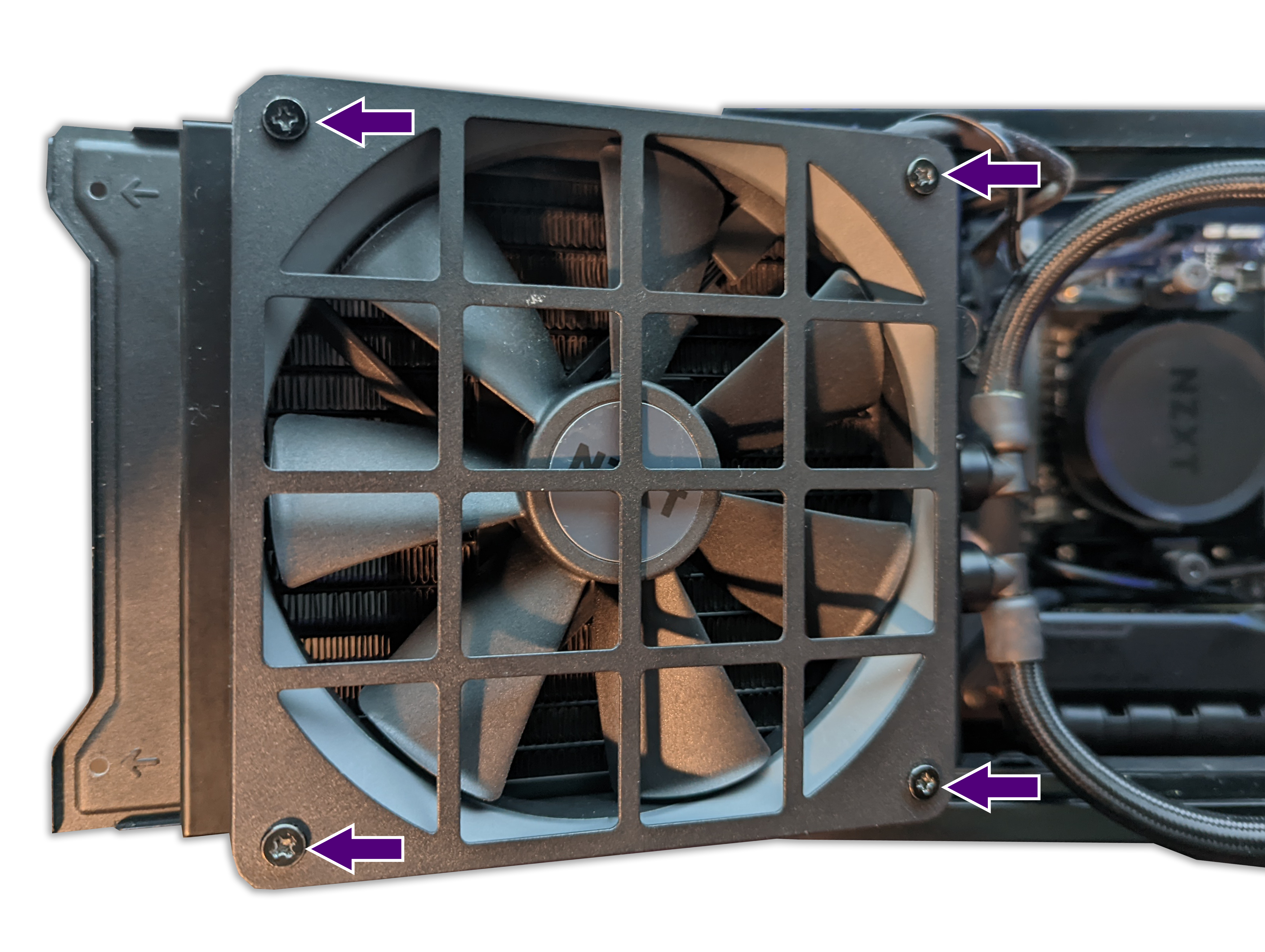

Esto te permitirá abrir la trampilla de acceso AIO para descubrir el ventilador situado al otro lado del radiador. Verás el ventilador AIO con el logotipo gris de NZXT apuntando hacia arriba, lo que significa que el ventilador está en posición de escape. Para solucionarlo, retira los cuatro tornillos que sujetan el ventilador al radiador, como se muestra a continuación.
Para reorientar el ventilador, retira los cuatro tornillos resaltados anteriormente para retirar el ventilador y la cubierta protectora. Ten cuidado con los cables que salen del ventilador y prueba a darle la vuelta para que la pegatina gris con el logotipo de NZXT quede contra el radiador y la pegatina blanca con el logotipo de NZXT quede mirando hacia ti.

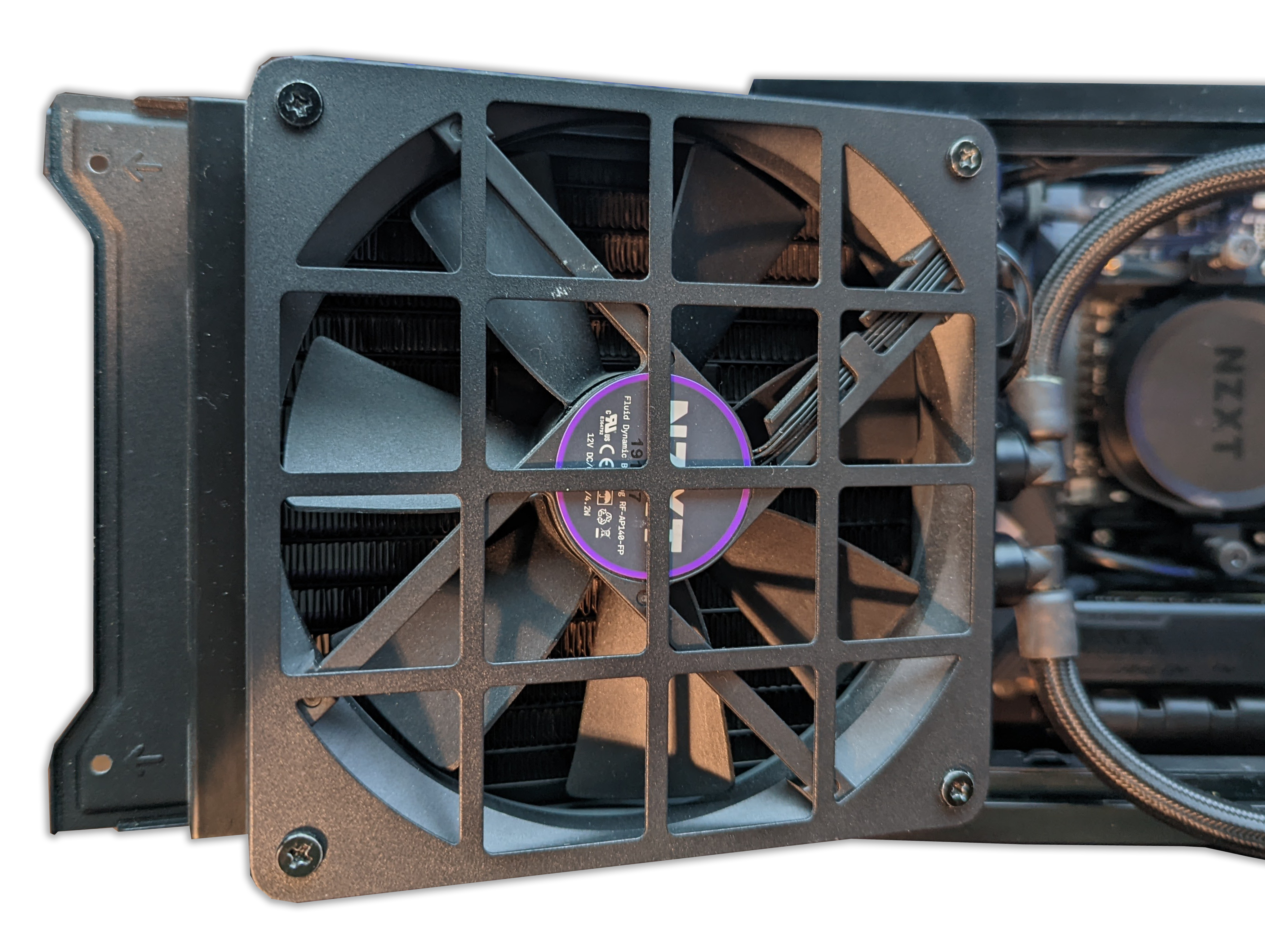

A partir de aquí, vuelve a colocar la cubierta protectora sobre el ventilador, como se muestra a continuación, y fíjala de nuevo al radiador con los tornillos incluidos.
Volver a montar el H1 V2
Con el ventilador reorientado, sigue adelante y cierra la carcasa empezando por el soporte de montaje AIO. Al cerrar la carcasa, ten en cuenta los tubos que van del radiador a la placa base.Si tienes dificultades para cerrar el caso, por favor no intentes forzar el cierre del caso. Se recomienda volver a abrir la carcasa y ajustar manualmente los tubos para que despejen adecuadamente cualquier hardware dentro del PC.
Los daños causados a los tubos por cerrar la carcasa a la fuerza pueden provocar fugas y/o daños permanentes en el H1 V2 o en tus componentes.
Con el soporte de montaje AIO cerrado, vuelve a colocar el panel superior en su sitio en la carcasa utilizando los raíles guiados y, a continuación, vuelve a fijar los paneles frontal y posterior alineando las uniones esféricas del panel con las tomas del chasis de la carcasa y empuja con firmeza.
Al poner en marcha el sistema, deberías notar un ligero aumento del rendimiento térmico de la carcasa y, por extensión, una disminución del ruido del ventilador.
