Esta guía cubrirá la conexión de los ventiladores Aer RGB 2 a un controlador NZXT RGB. Esta guía no sólo cubrirá los aspectos básicos de la conexión al controlador, sino también la conexión de varios ventiladores a un único canal RGB o la conexión en cadena .
Para esta guía, utilizaremos los ventiladores NZXT Aer RGB 2, así como el controlador NZXT RGB & Fan Controller (V1) incluido en los packs múltiples Aer RGB 2, sin embargo, los mismos pasos se aplicarán a cualquier controlador RGB NZXT de Generación 2 o más reciente:
-
Controlador de ventilador y RGB de NZXT (V2)
- También se incluye con H9 Elite y H7 Elite (2022)
- NZXT Smart Device V2 incluido con algunas maletas Elite y de la serie i
- Controlador NZXT RGB incluido con determinados productos NZXT
- Disipadores NZXT Kraken serie Z
- Disipadores de la serie NZXT Kraken X3
- Placas base NZXT de las series N5 y N7
Límites RGB (por aparato y por canal)
Antes de continuar, ten en cuenta que todos los controladores RGB de NZXT tienen un límite total que no se puede superar.
- 40 LEDs por canal
- 120 LEDs por dispositivo
Por ejemplo, si tienes el NZXT RGB & Fan Controller (V2), que incluye 6 canales RGB, sólo podrás utilizar un máximo de 120 LED para todo el dispositivo. Esto significa que si utilizas el número máximo de LEDs por canal (40), sólo serán utilizables 3 canales.
¿Puedo utilizar varios controladores RGB de NZXT en mi PC?
Para sortear estos límites, puedes añadir controladoras RGB de NZXT adicionales a tu sistema siempre que dispongas de cabeceras USB 2.0. Si necesitas más cabeceras USB 2.0, puedes utilizar un concentrador USB interno alimentado por como nuestro NZXT Concentrador USB interno.
Ten en cuenta lo siguiente:
Conexión del ventilador al controlador RGB
Todos los ventiladores Aer RGB 2 incluirán un par de cables que habrá que conectar para que el ventilador funcione:
- Un cable de ventilador de 12 V integrado
- Un cable RGB NZXT desmontable
Ambos cables deberán estar conectados para que el ventilador funcione, pero en esta guía nos centraremos en el lado RGB. Tanto si has comprado un único ventilador NZXT Aer RGB 2 como un paquete múltiple como el de este ejemplo, encontrarás cuatro tipos de cables RGB de NZXT, todos marcados con una bandera In y Out en sus extremos.
- Cable de conexión de ventilador NZXT RGB
- Cable de ventilador a ventilador NZXT
- Cable de ventilador a accesorio NZXT
- Cable de accesorio a ventilador NZXT

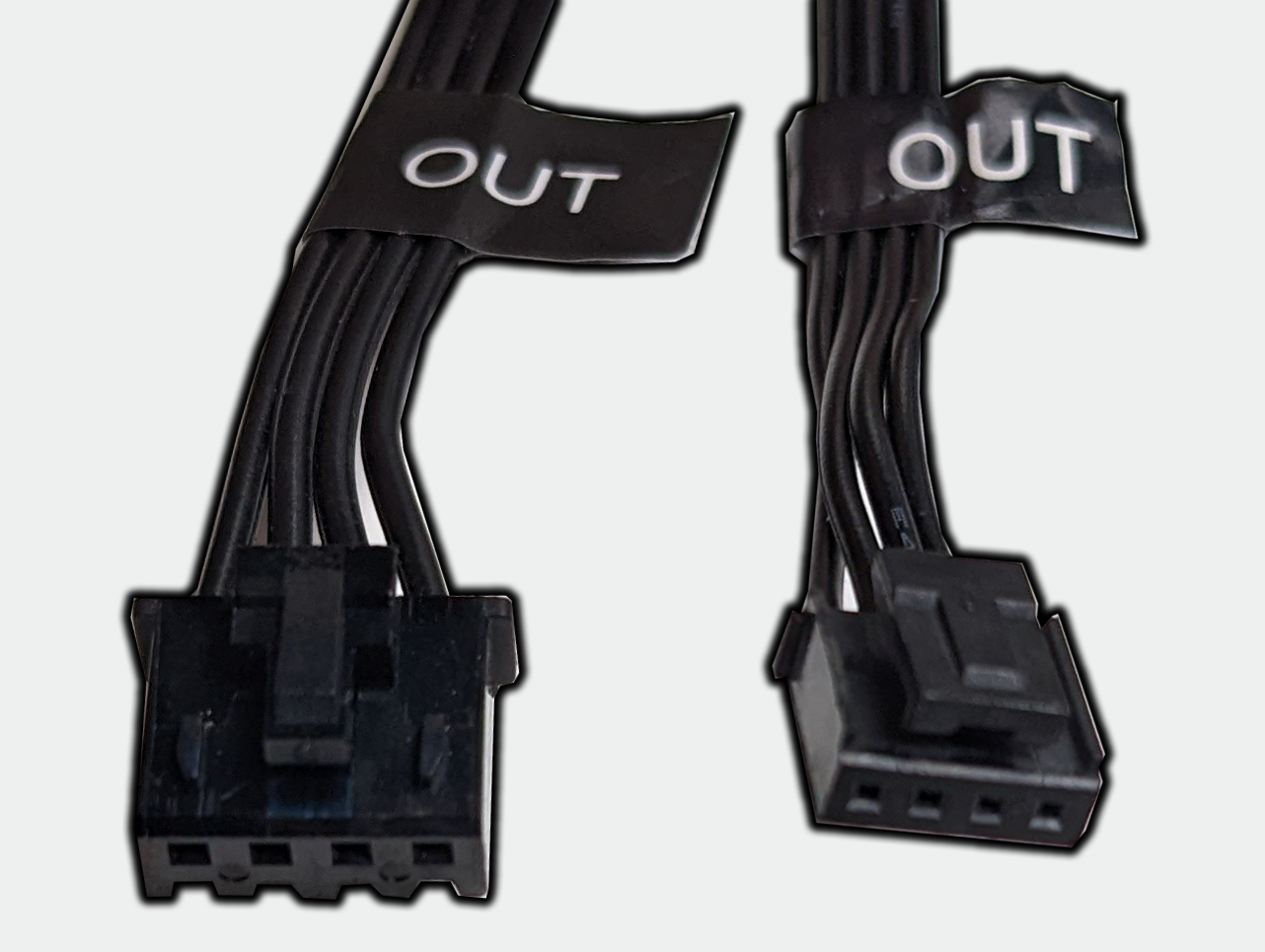

Para empezar, conectaremos el cable de conexión del ventilador a nuestro ventilador Aer RGB 2. Si lo comparas con otros cables incluidos en el kit, verás que el extremo Out es más grande para el cable de conexión del ventilador , como se muestra a continuación.
El extremo más grande del cable Out se conectará desde el controlador al ventilador, mientras que el extremo más pequeño Out conectará un ventilador a otro dispositivo RGB de NZXT.

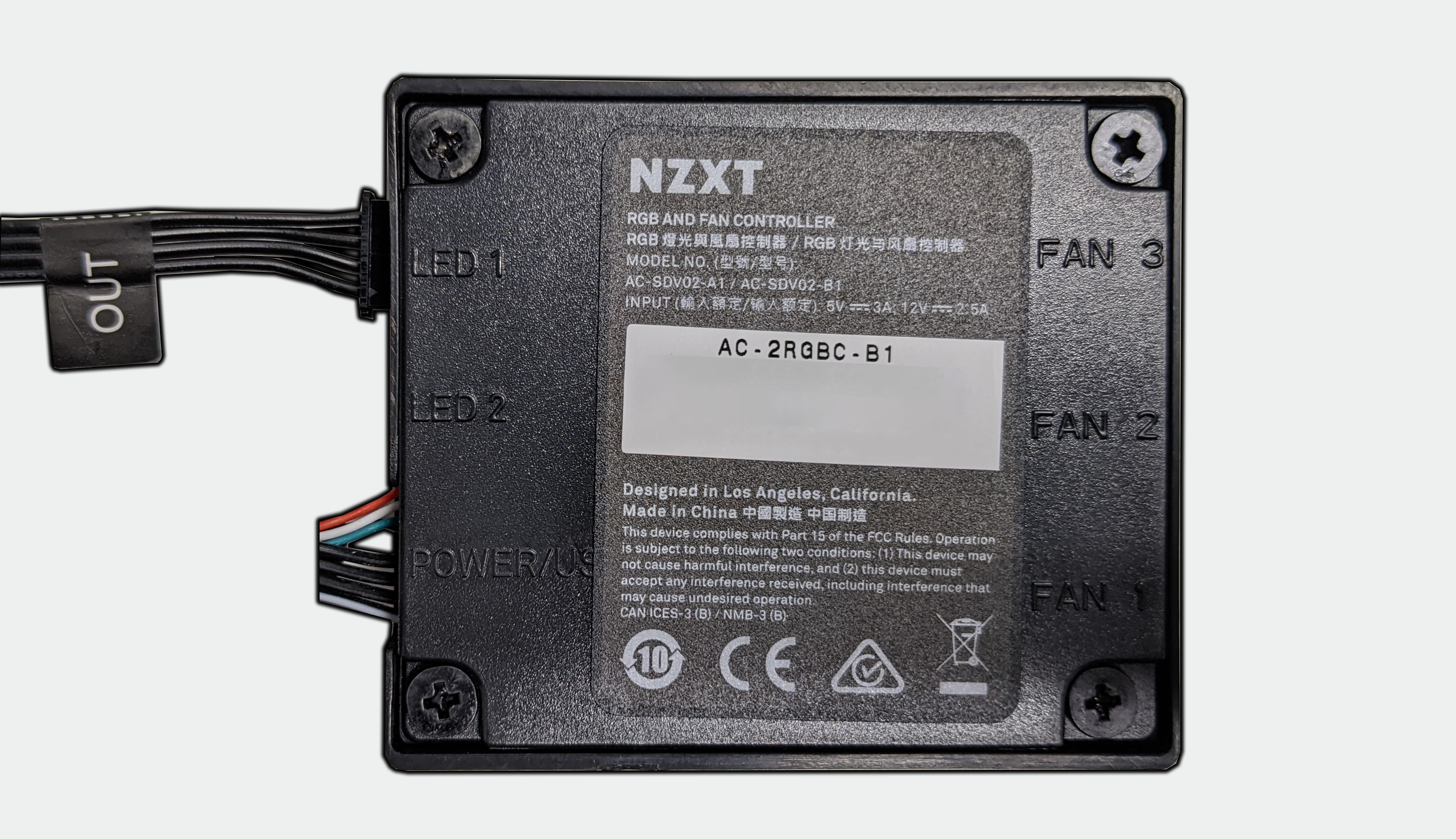

Coge el extremo Out del cable de conexión del ventilador y conéctalo a un puerto RGB o LED abierto de tu controlador. Para nuestro ejemplo, nos conectaremos a LED 1 como se muestra a continuación.
Desde aquí, conectaremos el extremo In al puerto etiquetado In en el ventilador Aer RGB 2. A partir de aquí, enciende el PC y, si está conectado correctamente, el ventilador Aer RGB 2 debería iluminarse en su color Blanco predeterminado o en Espectro Arcoiris para determinados mandos.
¿Cómo conecto ventiladores Aer RGB 2 adicionales (conexión en cadena)?
Conectar ventiladores Aer RGB 2 adicionales es bastante fácil, sólo se necesita un ventilador adicional, así como el cable de ventilador a ventilador NZXT Fan-to-Fan Cable incluido con tu kit de ventiladores. Estos cables vienen en dos tamaños diferentes:
- Una versión larga de 500 mm
- Una versión corta de 200 mm

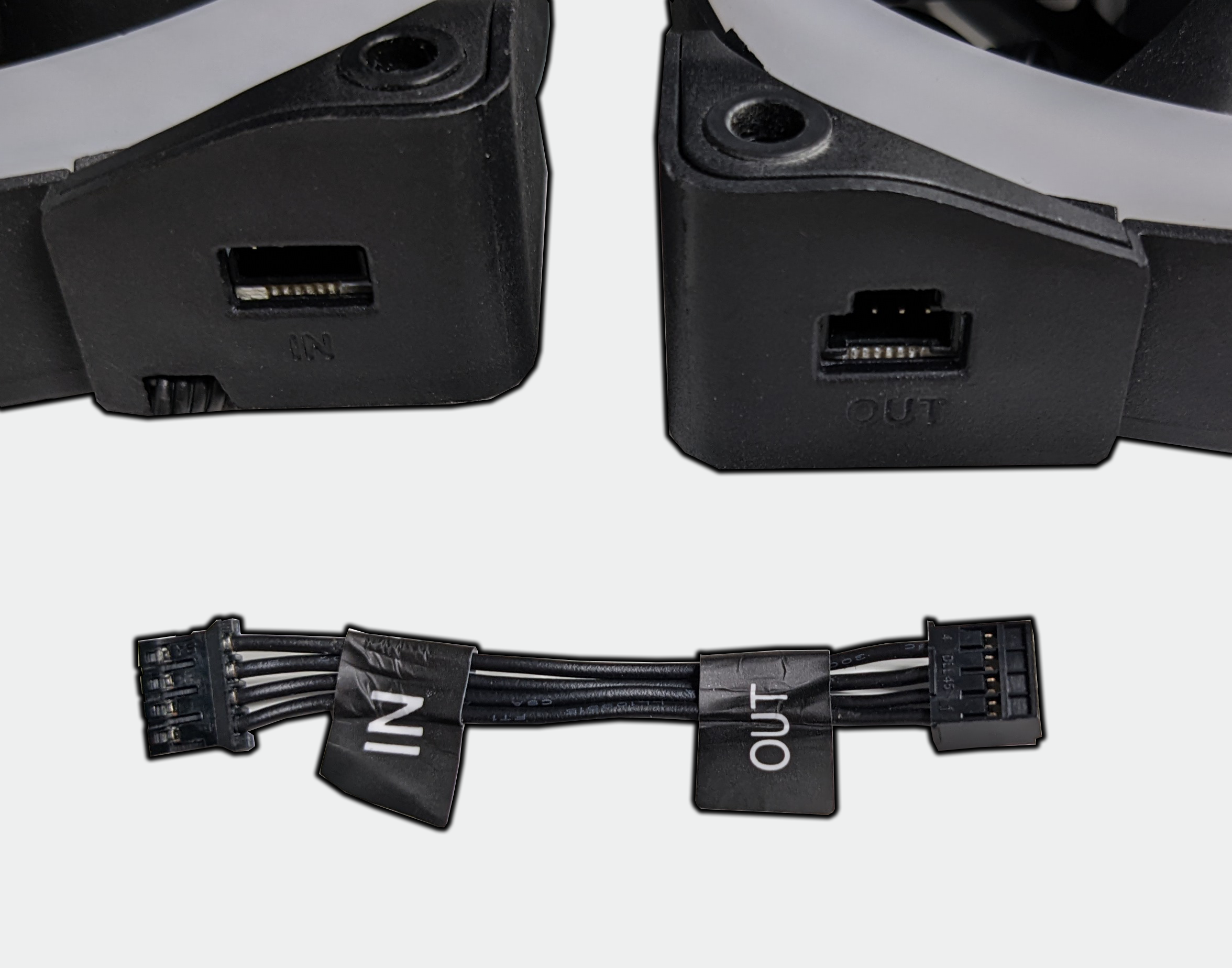

Las versiones que tendrás variarán en función del producto adquirido, así que consulta el manual para confirmar el tipo incluido. Para nuestro ejemplo, utilizaremos la variedad corta de 200 mm, como se muestra a continuación

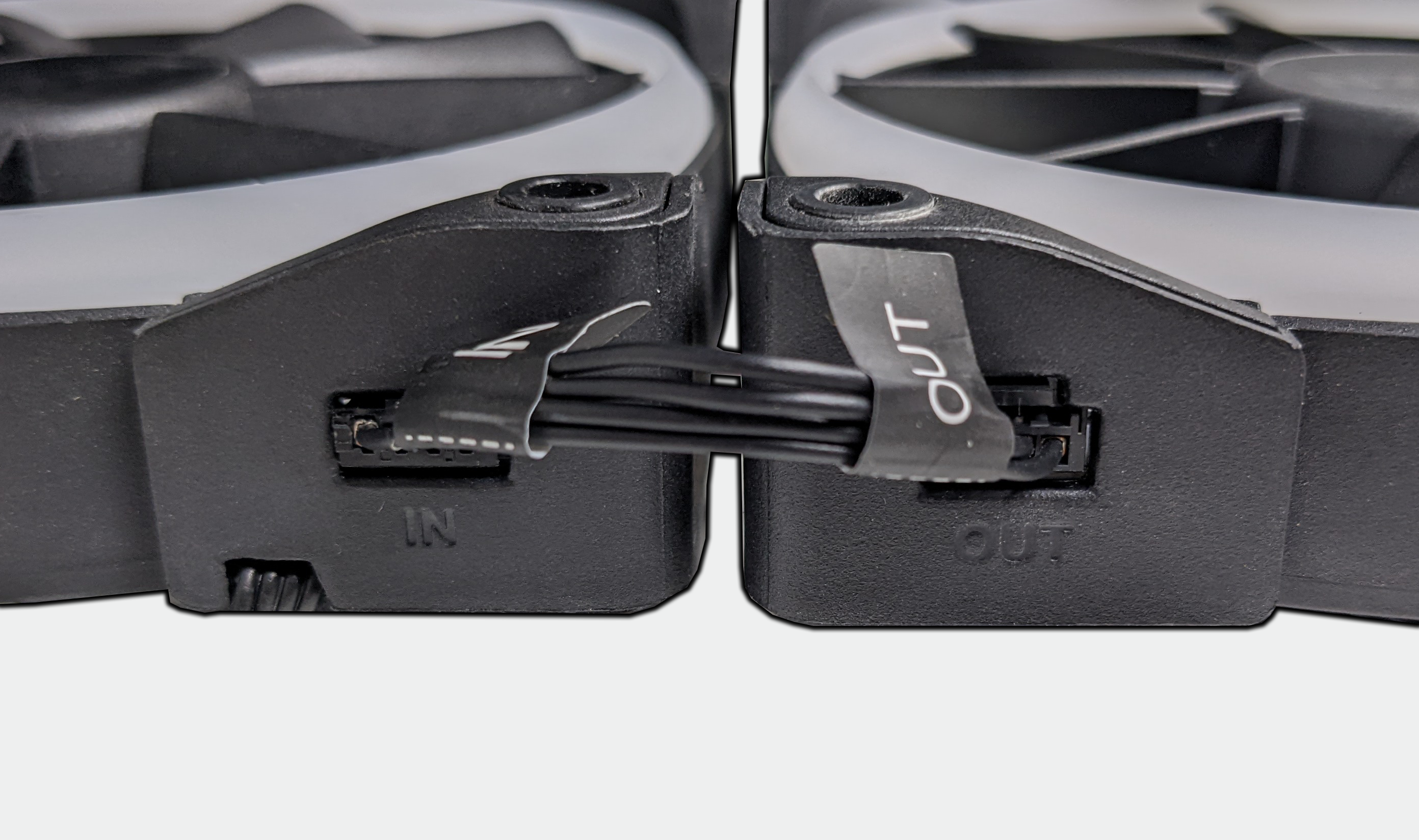

En todos los ventiladores Aer RGB 2 encontrarás dos puertos etiquetados como In y Out, igual que las banderas de los cables. Cuando conectes dos ventiladores entre sí, haz coincidir los cables con el extremo adecuado de cada cable y, a continuación, presiónalos hasta que encajen. Estos conectores están codificados de modo que sólo pueden conectarse de una manera, por lo que no debes preocuparte de dañar las patillas o de enchufar el extremo equivocado en el puerto. Para el puerto Out , también encontrarás que hay un clip de bloqueo adicional para fijar el ventilador.
A partir de aquí, repite el proceso para los ventiladores adicionales que tengas, hasta que llegues al límite de RGB. En el caso de los ventiladores Aer RGB 2, serán un total de 5 ventiladores sin ningún otro dispositivo RGB conectado por canal.
¿Puedo conectar otros dispositivos NZXT RGB a mis ventiladores Aer RGB 2?
Si quieres conectar un dispositivo RGB de NZXT adicional, como una tira RGB de NZXT , un Underglow o un conjunto de peine con cable, puedes hacerlo con los cables de ventilador a accesorio de NZXT o de accesorio a ventilador de NZXT incluidos. Sin embargo, ten en cuenta el límite general de LED por canal cuando conectes dispositivos RGB adicionales.
