El proceso para conectar ventiladores RGB NZXT en tu PC variará según el modelo de los ventiladores y otros componentes del PC. La mayoría de los ventiladores NZXT requerirán un Controlador RGB adicional para conectarse, pero hay algunas excepciones como la serie Performance Fan y los ventiladores Case Version incluidos en algunas cajas RGB.
¿Mis ventiladores requieren un controlador RGB NZXT?
Esto dependerá del modelo de ventilador que estés usando y cómo fue adquirido, sin embargo, a continuación encontrarás un desglose básico:
Compatibilidad del controlador de ventilador RGB | ||
| Modelo de ventilador | Controlador requerido | Tipo de conector |
|
F-Series RGB F120 RGB | F140 RGB |
Sí (incluido con el paquete múltiple) |
|
|
F-Series RGB Duo F120 RGB Duo | F140 RGB Duo |
Sí (incluido con el paquete múltiple) |
|
|
F-Series RGB Core F120 RGB Core | F140 RGB Core |
Sí (incluido con el paquete múltiple) |
|
|
F-Series RGB Core (Un solo marco) F240 RGB Core | F360 RGB Core F280 RGB Core | F420 RGB Core |
Opcional |
|
|
Performance Fan F120X | F140X |
Opcional |
|
|
Performance Fan (Un solo marco) F240X | F360X | F280X |
Opcional |
|
Los ventiladores Case Version incluirán un conector RGB NZXT de 4 pines integrado con un cable en Y ARGB 5V de 3 pines o pueden incluir un adaptador o controlador preinstalado. Para más información, consulta el manual de usuario de tu caja.
Mi ventilador no está listado, ¿qué hago?
Ventiladores más antiguos como la serie Aer RGB pueden usar el mismo conector RGB NZXT de 4 pines o pueden tener un tipo de conexión dedicado. Para más información, consulta el manual de usuario de tu ventilador.
El Kraken Core es único en que no es compatible con ningún controlador RGB NZXT y en su lugar utiliza RGB direccionable de 5V. Para más información, consulta la guía aquí:
Conexión de ventiladores NZXT de 8 pines

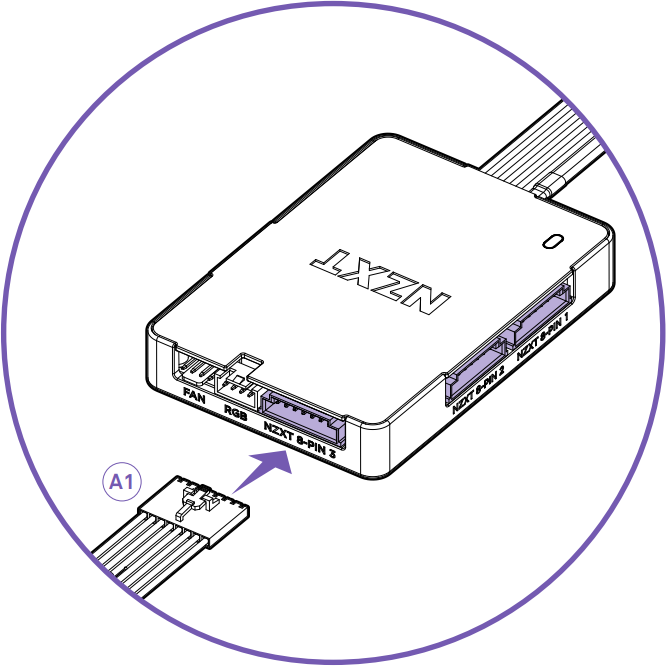

El conector PWM + RGB NZXT de 8 pines fue introducido para simplificar el proceso de instalación de ventiladores, presentando un conector con llave para conectarse directamente a controladores como el NZXT Control Hub u otros productos compatibles. Para conectar un ventilador de 8 pines, alinea el conector con un puerto de 8 pines e insértalo hasta que sientas un clic. Para desconectarlo, aprieta el clip para desbloquear el cable y sácalo.
El conector de 8 pines permite que un controlador identifique el ventilador conectado y acceda a información como el número de LEDs y qué animaciones serán compatibles. A continuación se muestra una lista de productos que cuentan con el conector de 8 pines:
Productos compatibles con NZXT de 8 pines | |
| Controladores |
|
| Refrigeradores CPU |
|
| Cajas |
|
Si no tienes un producto compatible con 8 pines y compraste un ventilador nuevo independiente, no se requiere un controlador. Los ventiladores de 8 pines como la serie Single-frame RGB Core y Single-frame Performance Fan incluirán un adaptador adicional en la caja para dividir el conector de 8 pines en los siguientes conectores:
- Ventilador PWM de 4 pines
- RGB NZXT de 4 pines
- Incluye cable en Y RGB direccionable (ARGB) 5V de 3 pines
Para más información sobre el uso de estos adaptadores, consulta la sección para conectar ventiladores RGB NZXT de 4 pines.
Conexión de ventiladores RGB NZXT de 4 pines
El conector RGB NZXT de 4 pines es un conector especializado para dispositivos RGB NZXT basado en RGB direccionable de 5V con un pin adicional de sincronización para identificar productos RGB como ventiladores, tiras de luz, etc. Esto permite que un controlador NZXT detecte el modelo exacto de ventilador conectado y acceda a datos como el número de LEDs presentes y qué efectos de iluminación serán compatibles.

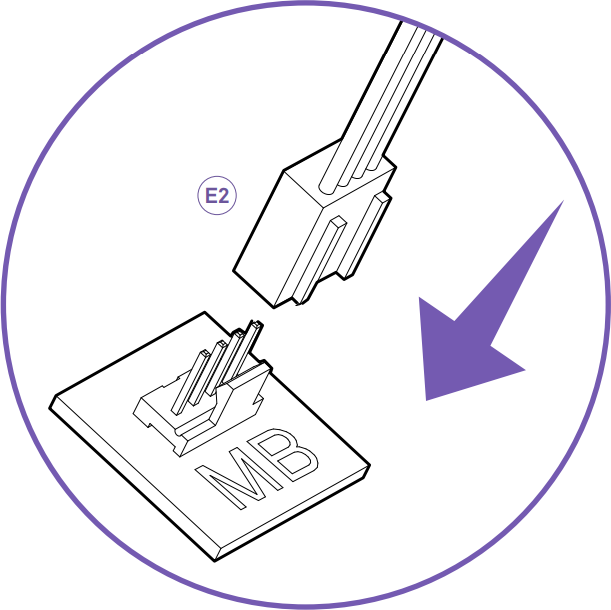

El ventilador PWM de 4 pines puede conectarse a un encabezado de ventilador de 4 pines en la placa base o a un controlador compatible.

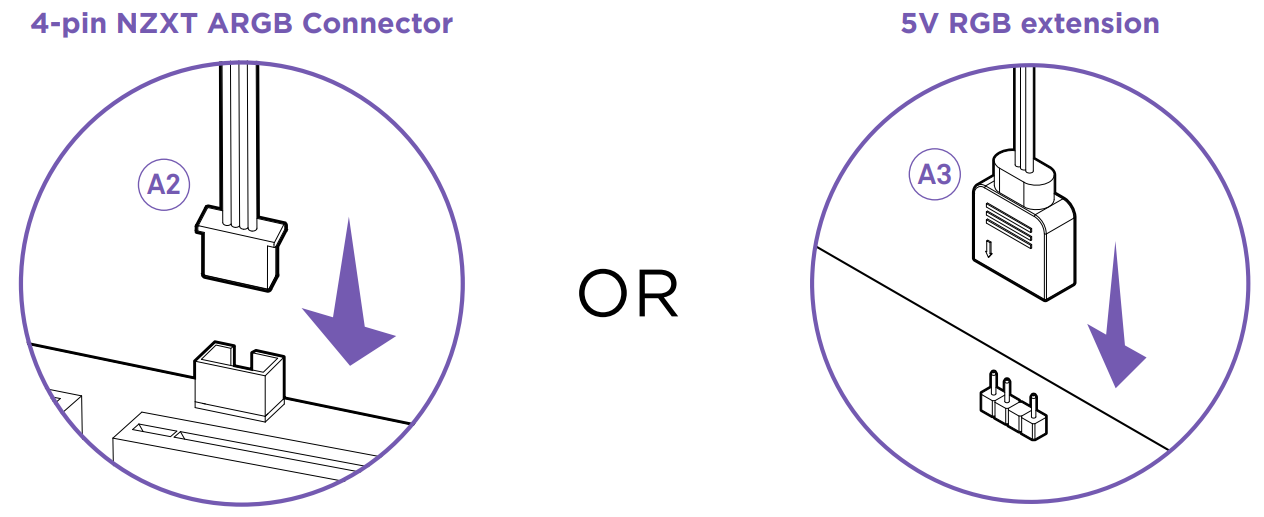

No conectes simultáneamente RGB NZXT y ARGB 5V, esto puede causar daños graves a los ventiladores y/o a tu placa base/controlador. Al conectar la conexión RGB, asegúrate de usar únicamente RGB NZXT de 4 pines o ARGB 5V de 3 pines.
Conexión de ventiladores NZXT para cajas
Si compraste una caja NZXT con ventiladores preinstalados, la forma exacta de conectar los ventiladores dependerá del modelo. La mayoría de los ventiladores para cajas NZXT serán ventiladores Case Version que contarán con las siguientes conexiones:
- Ventilador PWM de 4 pines
- RGB NZXT de 4 pines
- Incluye cable en Y RGB direccionable (ARGB) 5V de 3 pines
Otras cajas incluirán un adaptador NZXT RGB a ARGB 5V preinstalado, como la H6 Flow RGB. Estos se conectarán directamente a un encabezado ARGB 5V o pueden conectarse a un controlador quitando el adaptador.
Algunos modelos pueden incluir otros ventiladores, como el F420 RGB Core incluido con la H9 Flow RGB (CM-H92FX-R1 & CM-H92FX-R2) con un adaptador preinstalado o pueden incluir un controlador RGB preinstalado como la H9 Flow RGB+ (CM-H92FX-P1 & CM-H92FX-P2).
Para más información sobre ventiladores con adaptador preinstalado, consulta la sección para conectar ventiladores RGB NZXT de 4 pines.
