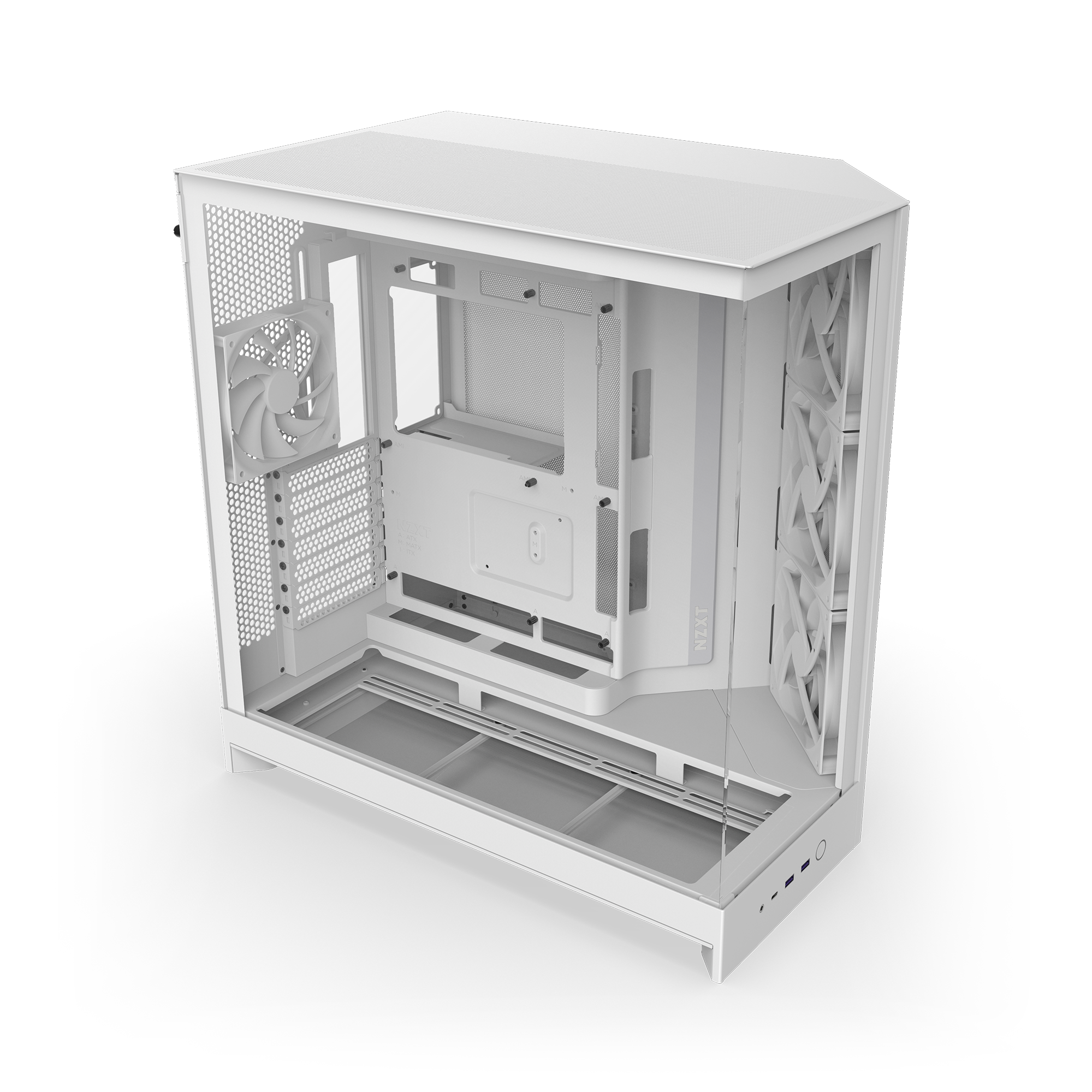

Esta guía cubrirá el reemplazo del módulo I/O frontal en la caja H9 Flow.  Para este reemplazo necesitarás lo siguiente:

• Un módulo I/O superior de repuesto (también llamado módulo USB)
• Un destornillador Phillips #1
• (Recomendado) Una bandeja magnética para piezas u organizador
  • Como alternativa, puedes usar los imanes que se encuentran en el filtro de polvo extraíble.

Preparando la caja

Para reemplazar el módulo I/O frontal, necesitarás retirar los siguientes paneles de la caja:

• Panel superior
• Panel frontal de malla
• Panel frontal de vidrio templado
• Panel lateral de vidrio templado
• Panel lateral de metal

Además de estos paneles, también tendrás que retirar el soporte del ventilador, la cubierta del suelo extraíble y el filtro de polvo.  El filtro de polvo puede retirarse a través de la ranura en la parte inferior de la caja.

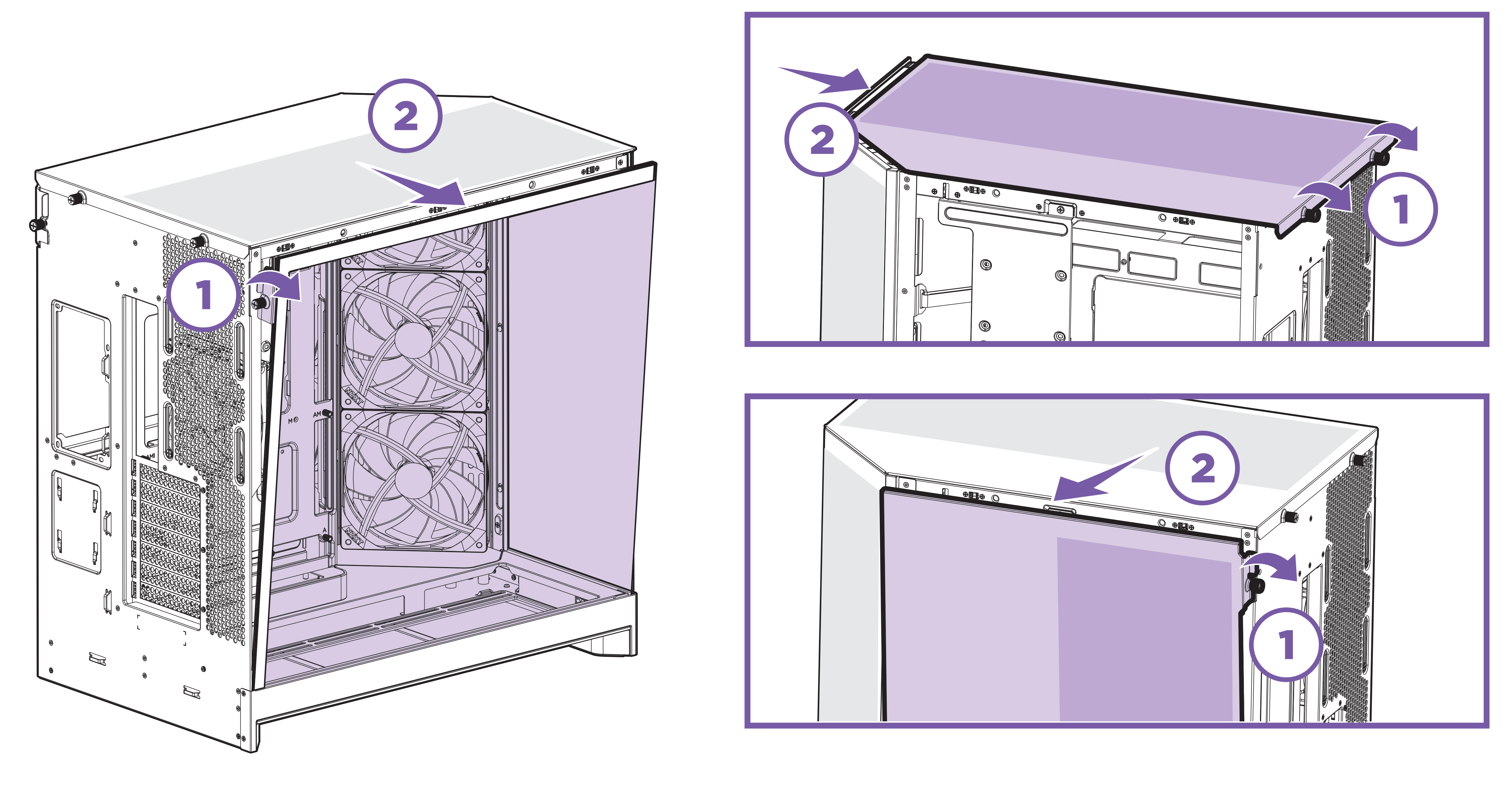

Para retirar los paneles, comienza aflojando los tornillos de bloqueo (1).  Estos son tornillos captivos y permanecerán con los paneles una vez retirados.  Una vez desbloqueados los tornillos, puedes retirar los paneles realizando lo siguiente:

• Panel lateral de vidrio templado y panel lateral de metal - Usando la pestaña con el tornillo de bloqueo, tira del panel desde la parte superior alejándolo de la caja para liberar las juntas esféricas.  Una vez liberadas, levanta el panel desde la ranura inferior.
• Panel superior - Desliza el panel hacia la parte trasera de la caja y luego levántalo.

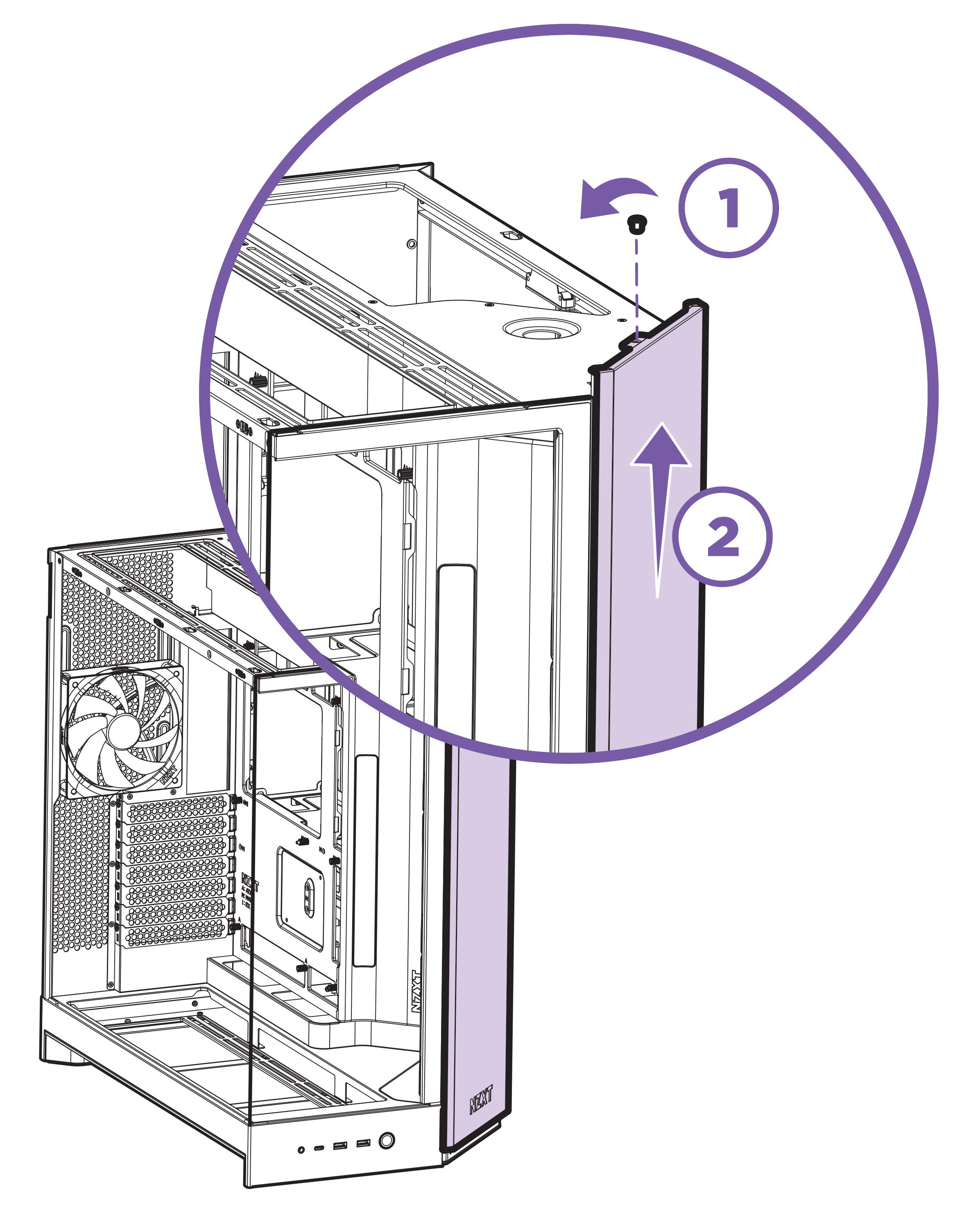

Con los paneles retirados, se recomienda retirar el panel frontal de malla y el soporte del ventilador.  Usa tu destornillador Phillips #1 para quitar el tornillo de bloqueo en la parte superior del panel.  Con el tornillo retirado, levanta el panel alejándolo de la caja.

Por favor, ten en cuenta: este tornillo no es cautivo, por lo que se recomienda colocarlo en una bandeja para piezas o volver a asegurar el tornillo después de retirar el panel.

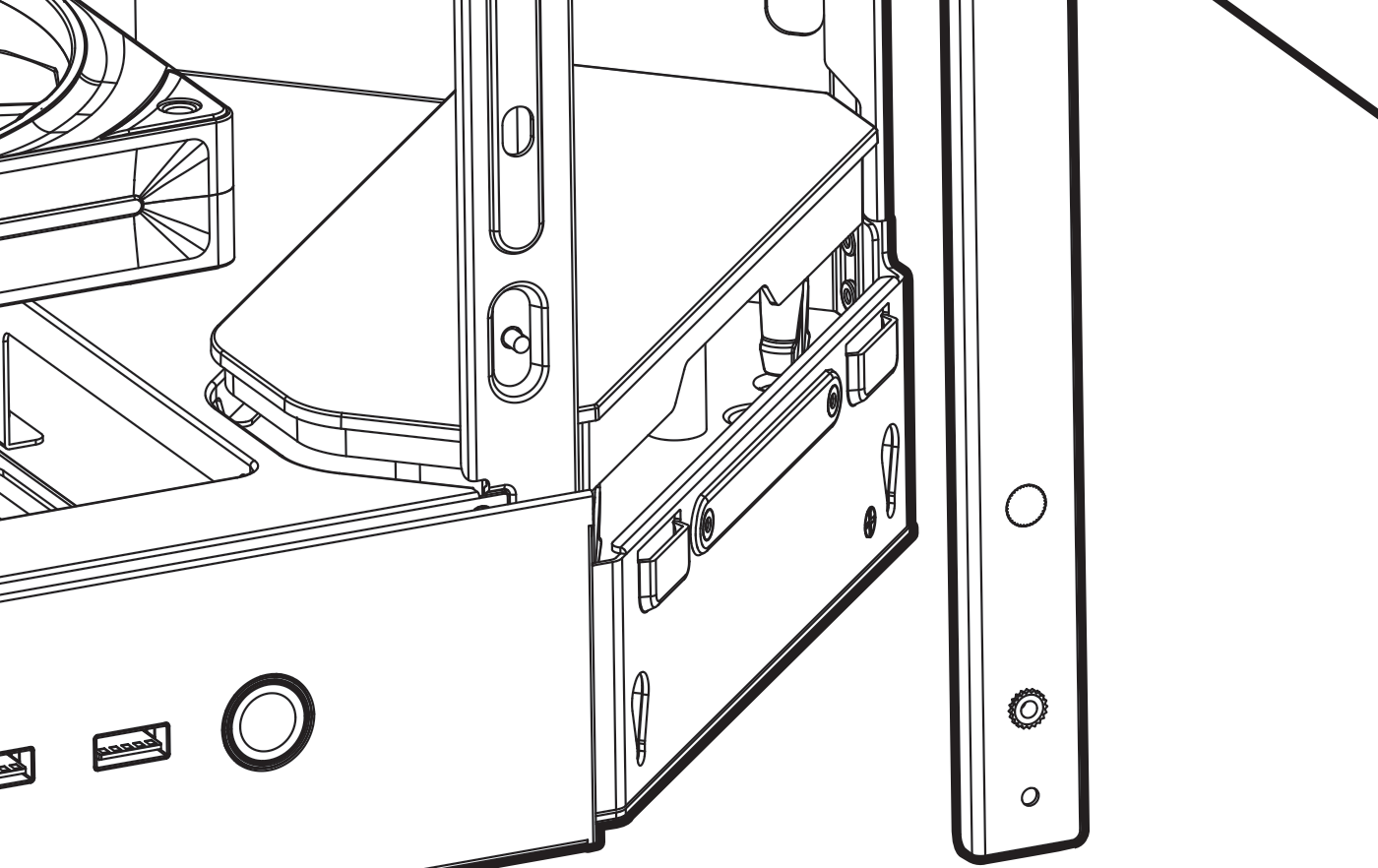

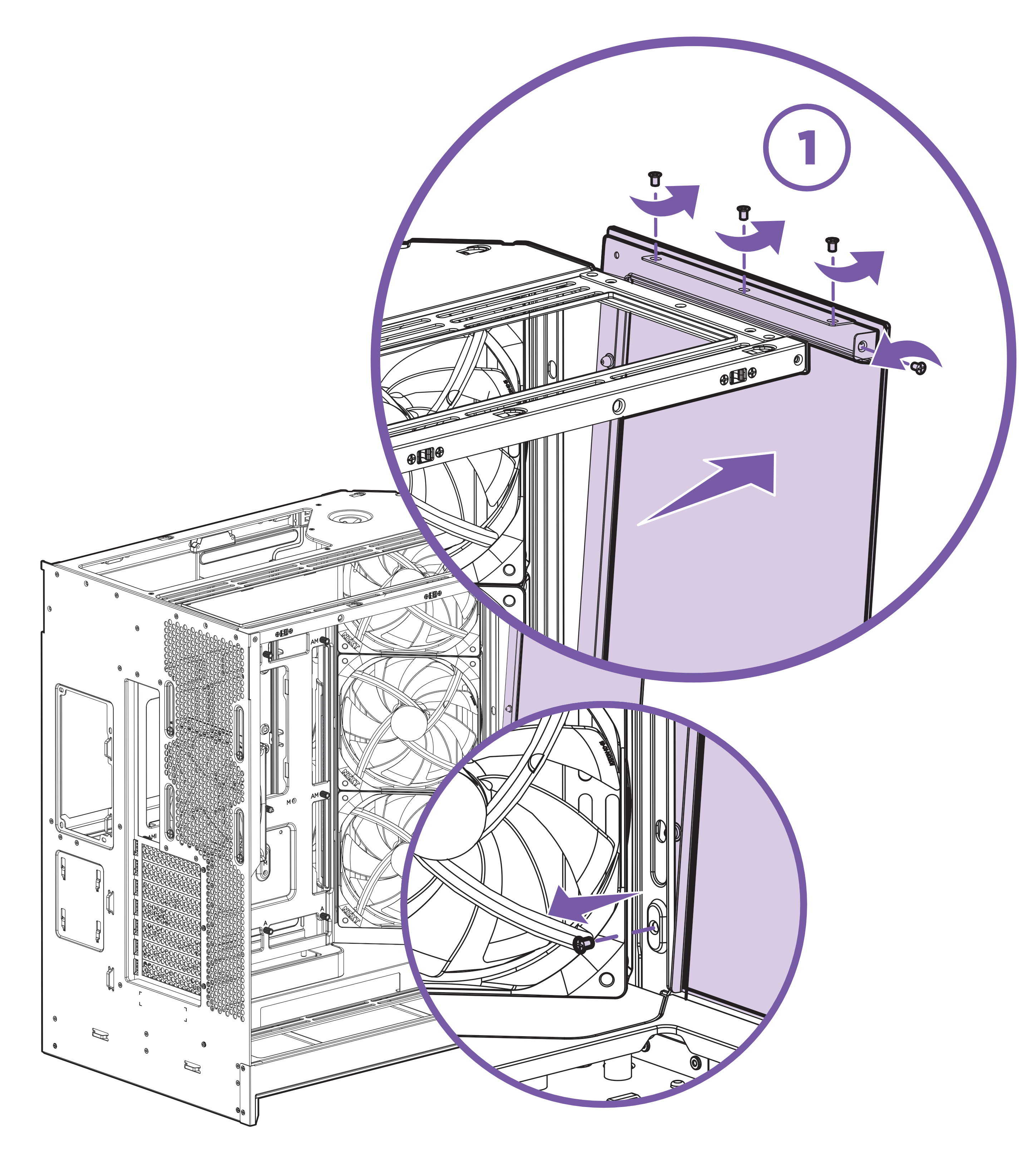

Con el panel lateral de metal retirado, afloja los dos tornillos cautivos en la parte superior del soporte del ventilador y luego inclina el soporte alejándolo de la caja hasta que puedas levantarlo.  No tires con fuerza de los ventiladores, ya que sus cables pueden seguir conectados dentro de la caja.  Coloca el soporte a un lado cerca de la caja.

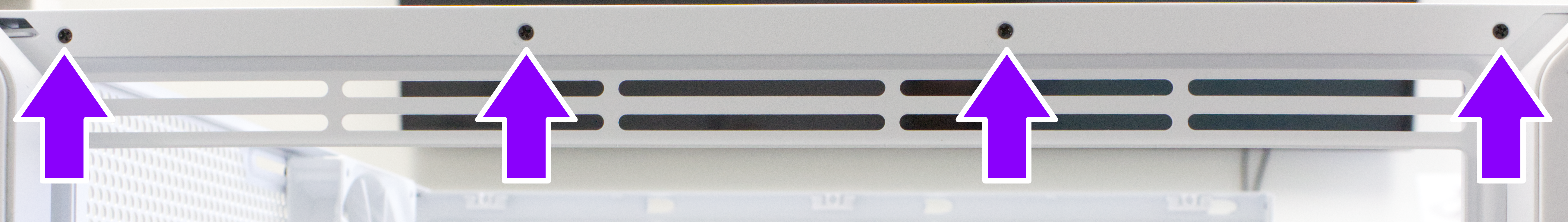

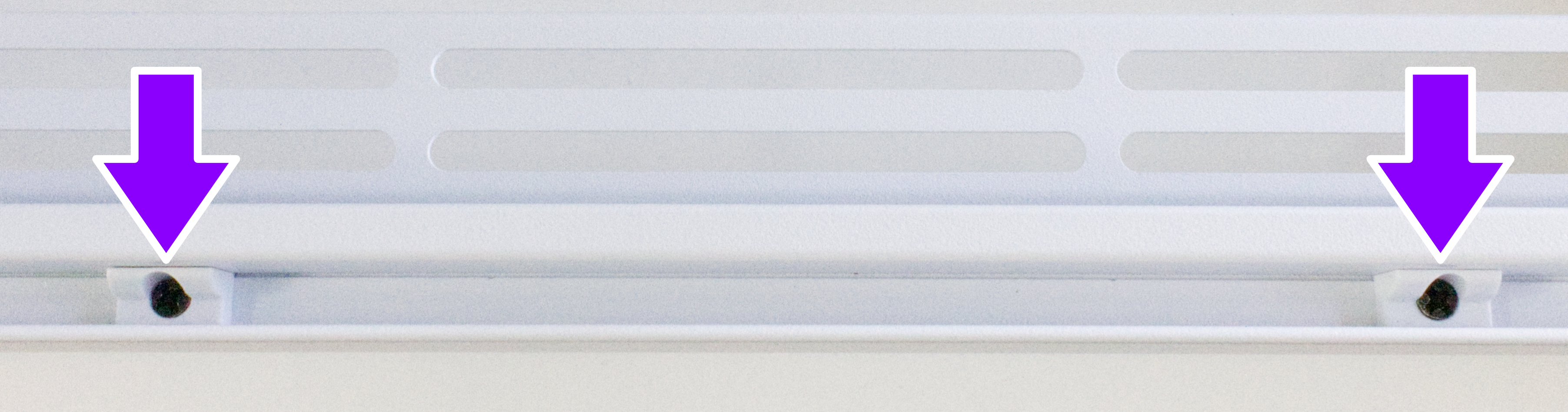

Finalmente, podemos retirar el panel frontal de vidrio.  Para ello, comienza retirando el tornillo interior que se muestra en la imagen a continuación.  Con el tornillo interior retirado, quita los cuatro tornillos en la parte superior del panel.  Con todos los tornillos retirados, inclina el panel alejándolo de la parte superior de la caja y levántalo desde la ranura inferior.

Por favor, ten en cuenta: estos tornillos no son cautivos, por lo que se recomienda colocarlos en una bandeja para piezas u organizador.  Todos estos tornillos son iguales y pueden marcarse como tornillos cortos.

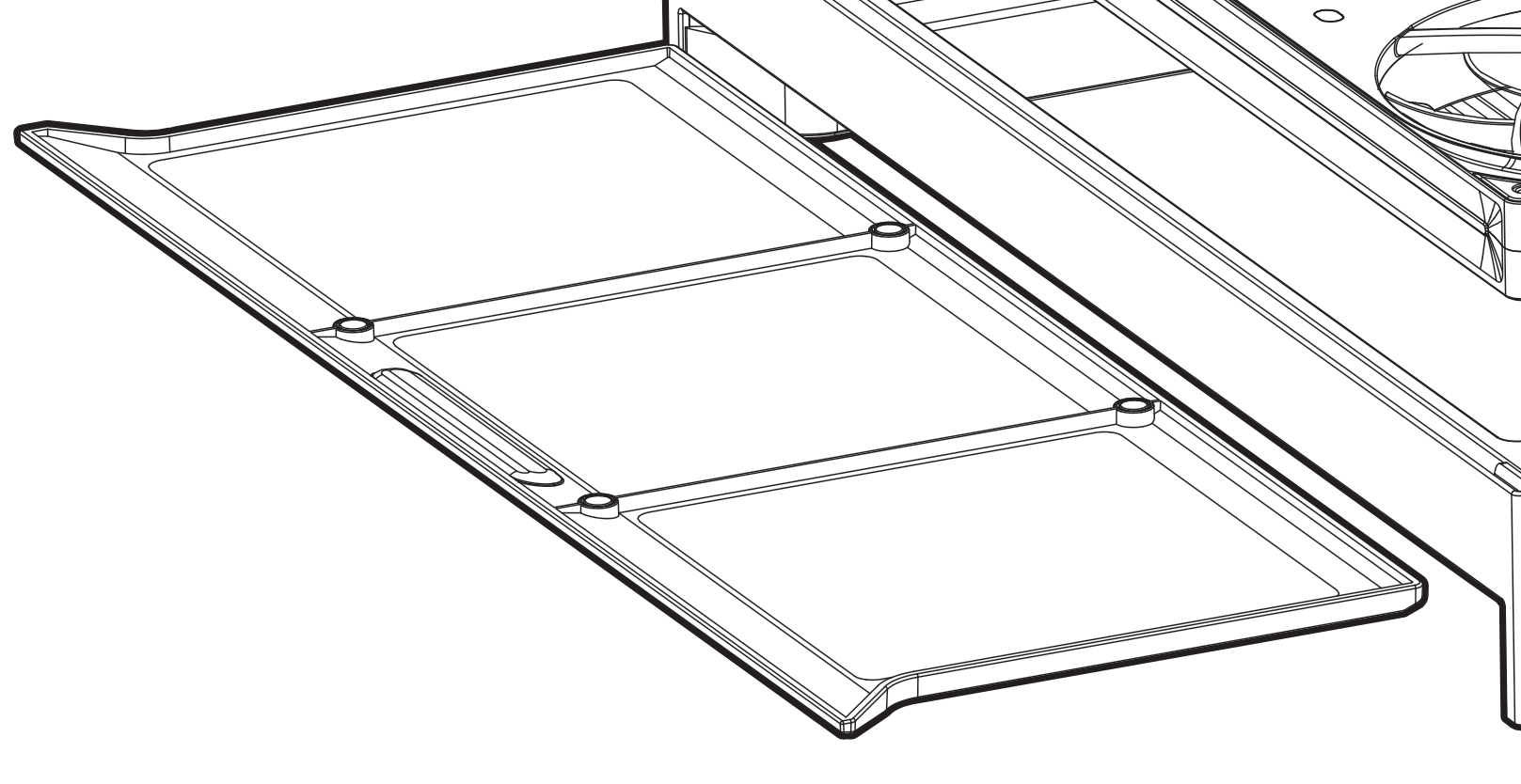

Con los paneles retirados, quita la cubierta del suelo extraíble levantándola desde el agujero expuesto.  Se recomienda volver a colocar el soporte del ventilador en este paso y asegurarlo temporalmente con uno (1) de los tornillos cautivos.

Retirando el bisel inferior

Para acceder al módulo I/O frontal, necesitarás retirar el bisel inferior de la caja.  Este bisel está asegurado a la caja con 14 tornillos en total:

• 12 tornillos cortos (del mismo tamaño que los que sujetan el panel frontal de vidrio)
• 2 tornillos largos

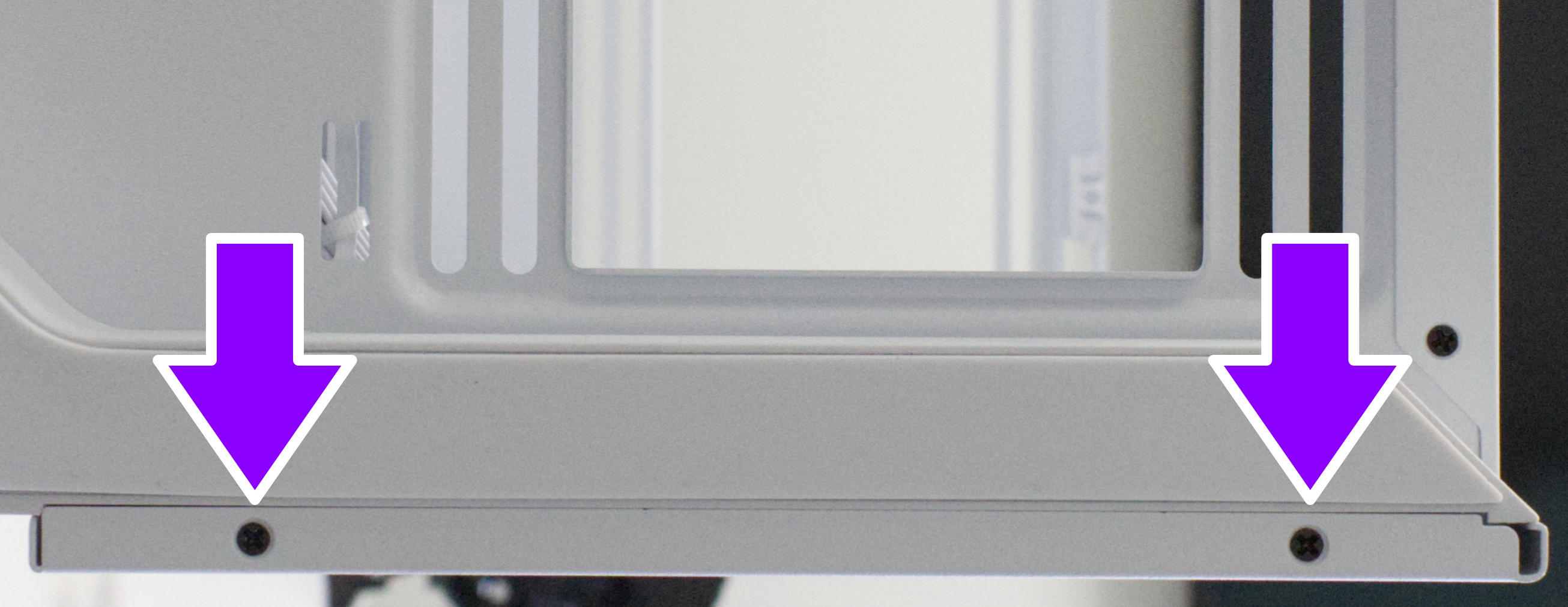

Todos estos tornillos pueden retirarse usando tu destornillador Phillips #1.  Se recomienda encarecidamente tener una bandeja magnética para piezas u organizador durante este paso.  Comenzando por la parte inferior de la caja, retira los seis (6) tornillos pequeños resaltados a continuación:

Borde del lado izquierdo (vidrio templado).

Borde frontal

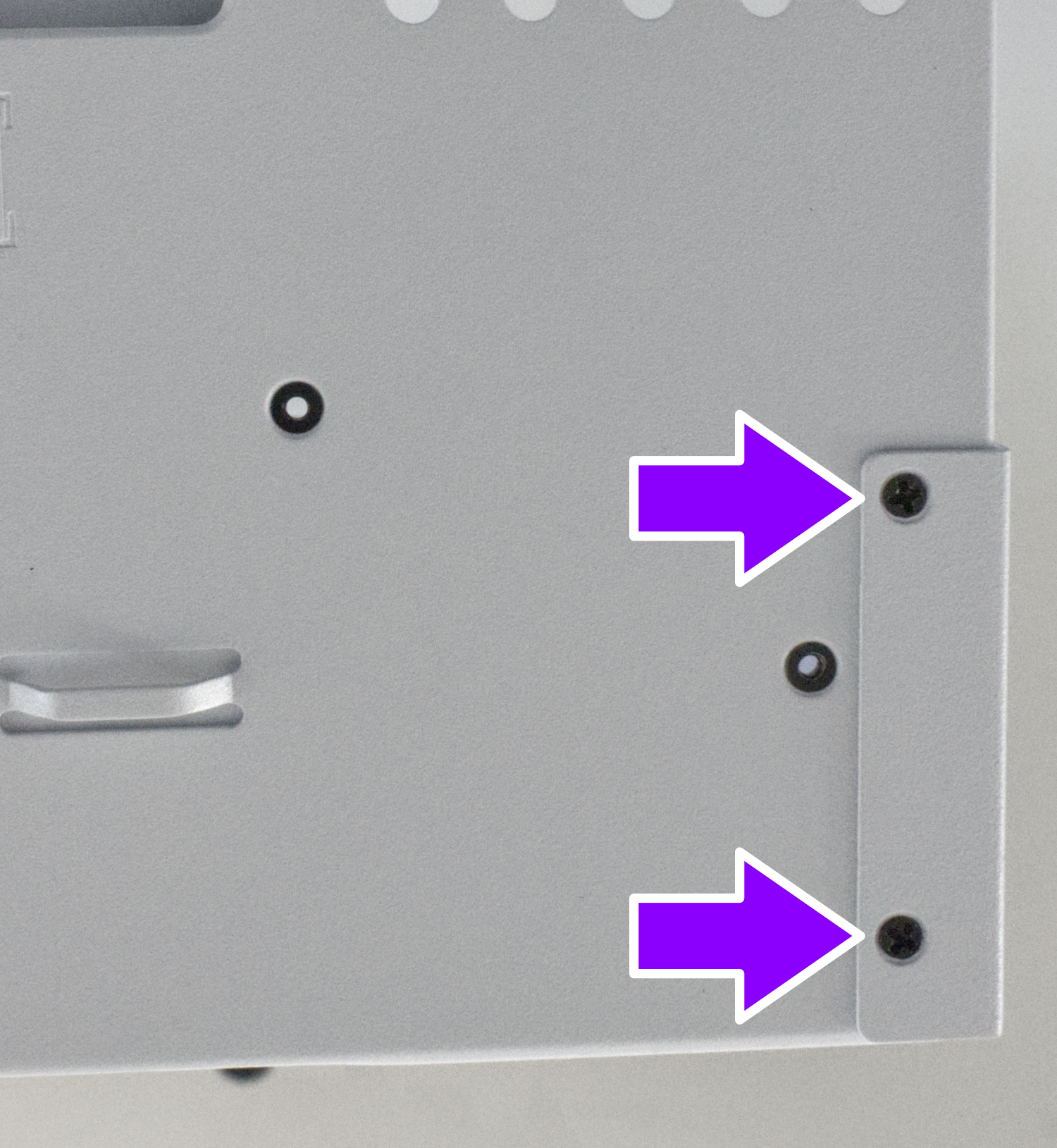

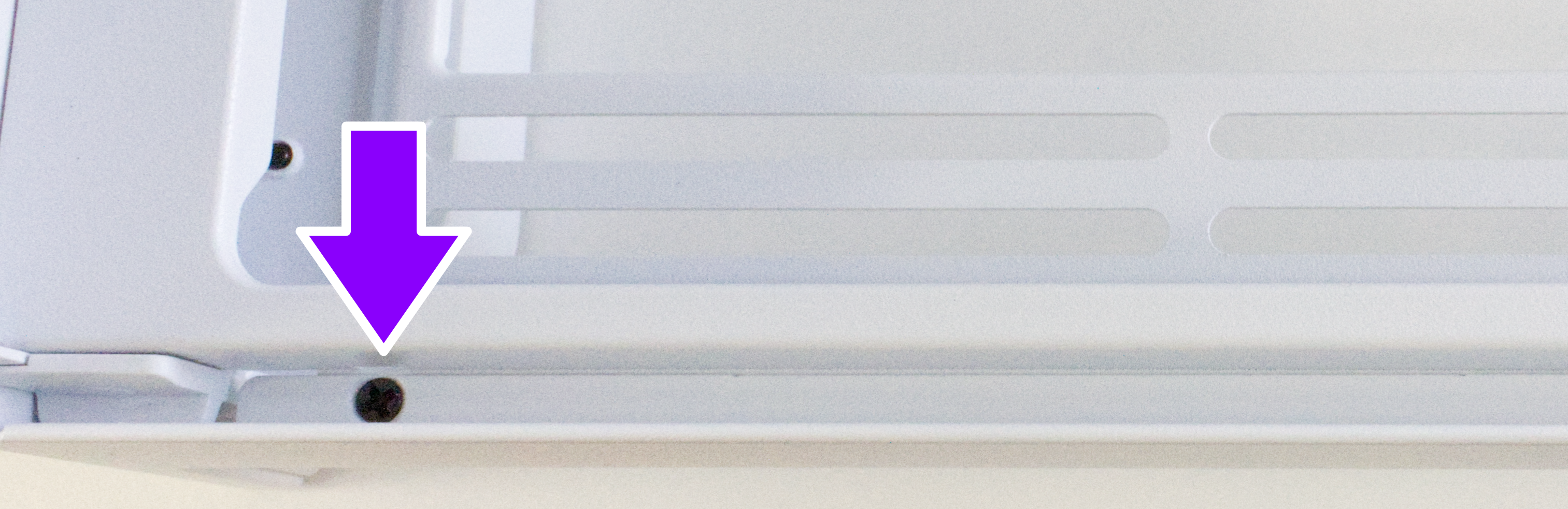

Pasa a la parte trasera de la caja y retira los dos (2) tornillos cortos ubicados en la esquina inferior derecha.

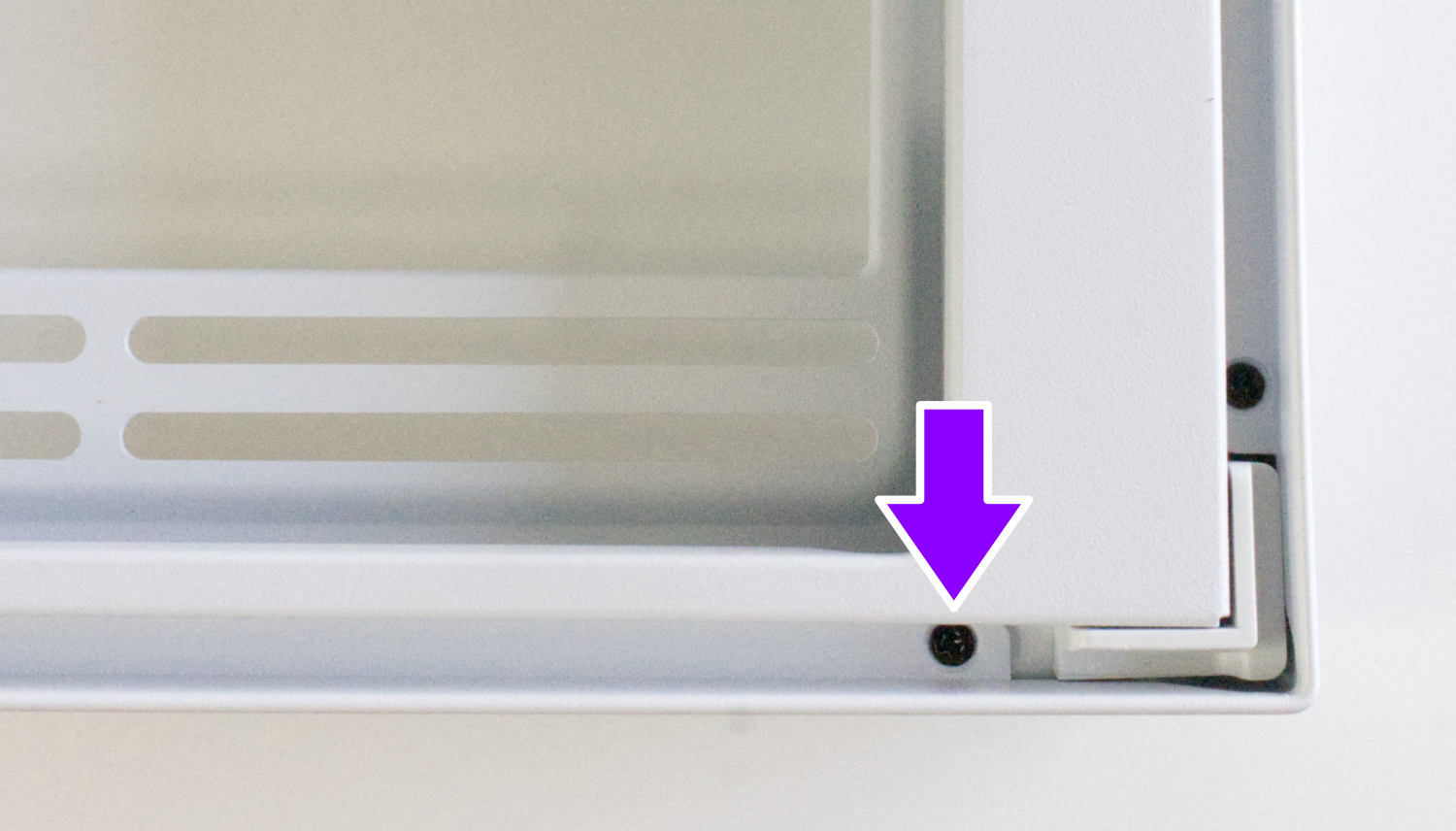

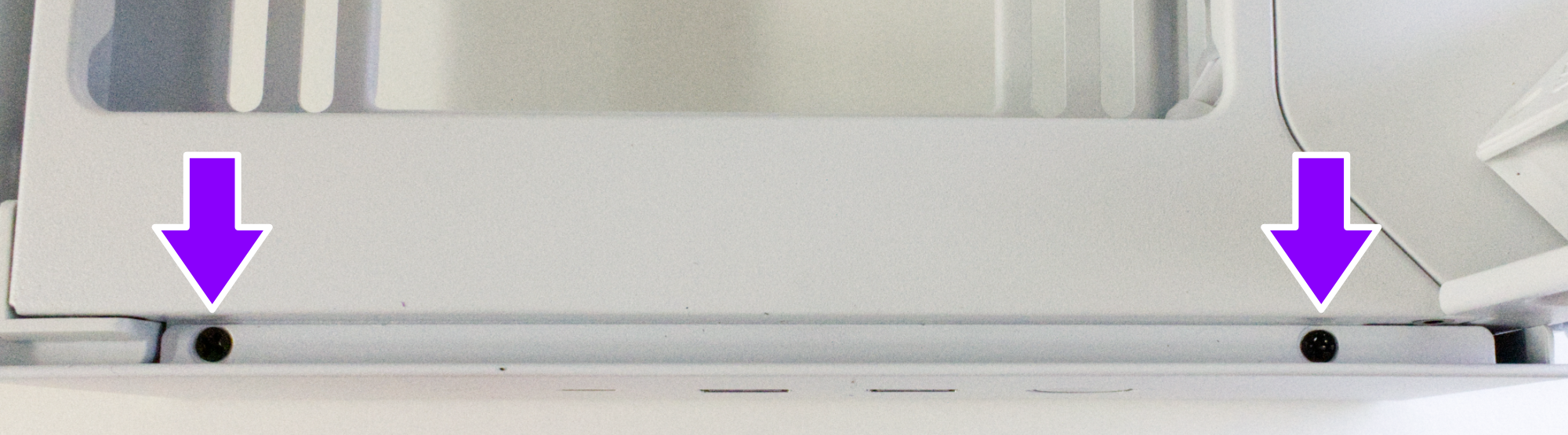

Luego, retira los cuatro (4) tornillos pequeños que se encuentran en los bordes interiores donde estaba asegurado el vidrio.  Habrá dos (2) ubicados en el borde debajo del panel pequeño de vidrio y dos (2) ubicados en el borde debajo del panel grande de vidrio.

Borde del panel grande, izquierdo.

Borde del panel grande, derecho

Borde del panel pequeño

Retira los dos tornillos largos que sujetan los clips de parachoques de plástico en el centro del borde del panel grande, luego retira los dos clips de parachoques de plástico del borde de la caja.  Nota:  al reinstalar los clips más tarde, asegúrate de que el lado alto de los parachoques esté hacia el interior de la caja como se muestra a continuación:

Con los tornillos retirados, tira del bisel desde la parte trasera de la caja y retíralo.

Retirando el módulo I/O

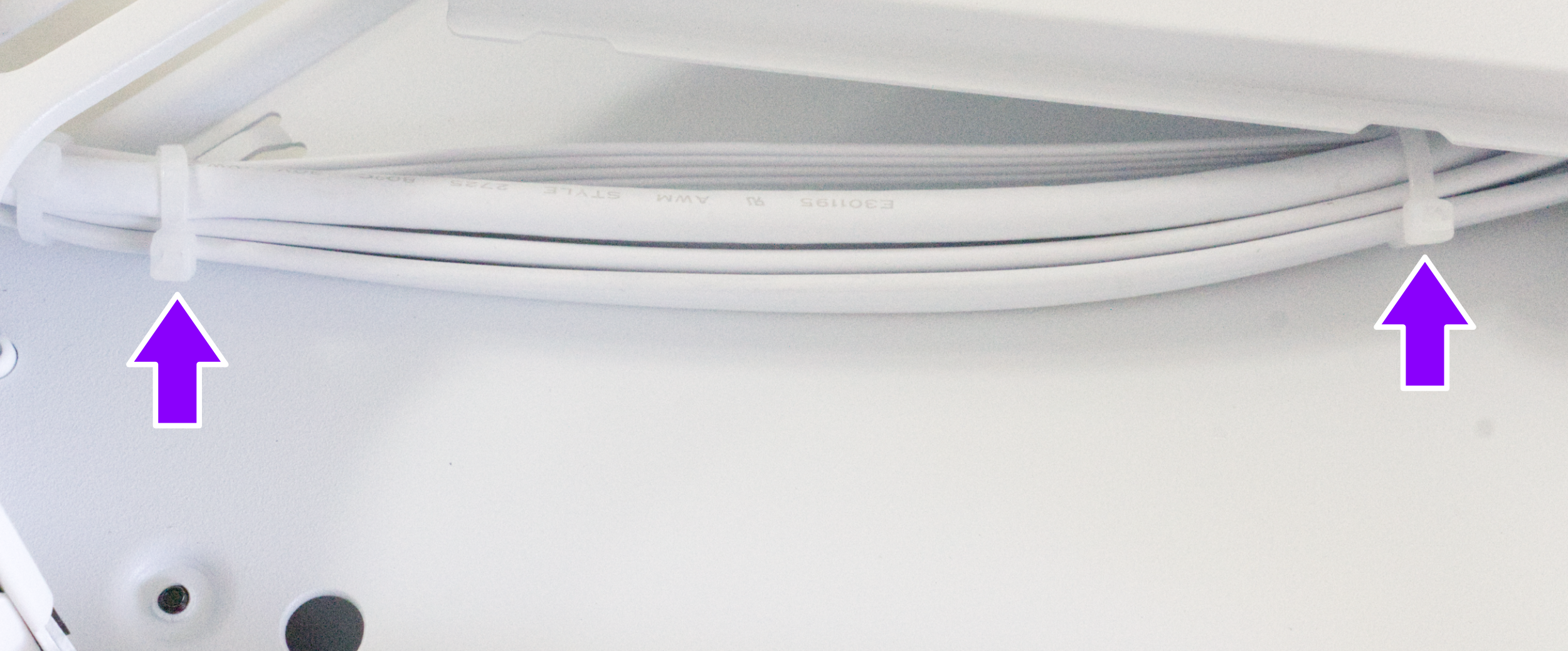

Con el bisel inferior retirado, ahora puedes acceder al módulo I/O.  Para liberar el módulo, comienza cortando las dos bridas que sujetan los cables I/O al interior de la caja como se muestra a continuación:

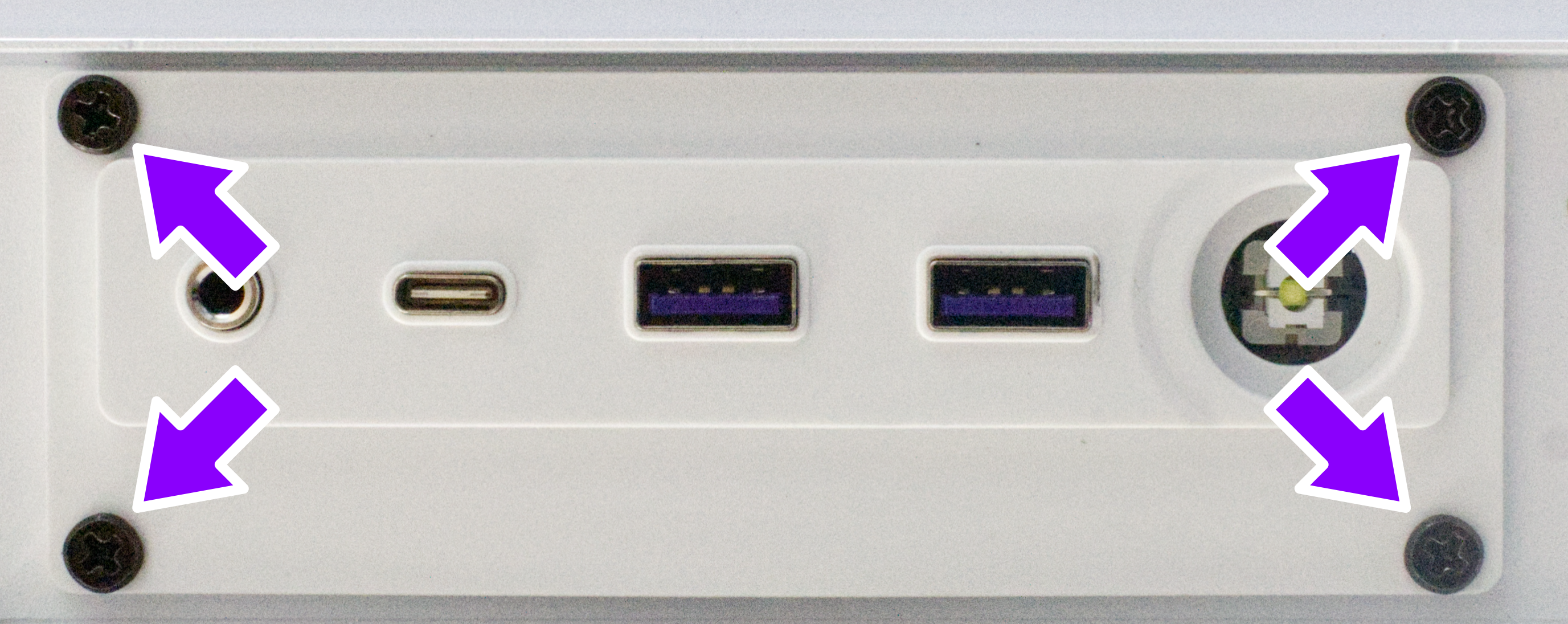

Con las bridas cortadas, retira los cuatro (4) tornillos de la cara del módulo I/O frontal y tira del módulo hacia afuera a través del frente de la caja.

Para instalar el módulo I/O frontal de repuesto, sigue estas instrucciones en orden inverso.
