Esta guía cubrirá el reemplazo del módulo I/O superior en la caja H7 Flow. Para este reemplazo necesitarás lo siguiente:

• Un módulo I/O superior de repuesto (también conocido como Módulo USB)
• Un destornillador Phillips #1

Preparando la caja

Para reemplazar el módulo I/O superior, tendrás que quitar los siguientes paneles de la caja:

• Panel de malla superior
• Panel metálico lateral derecho

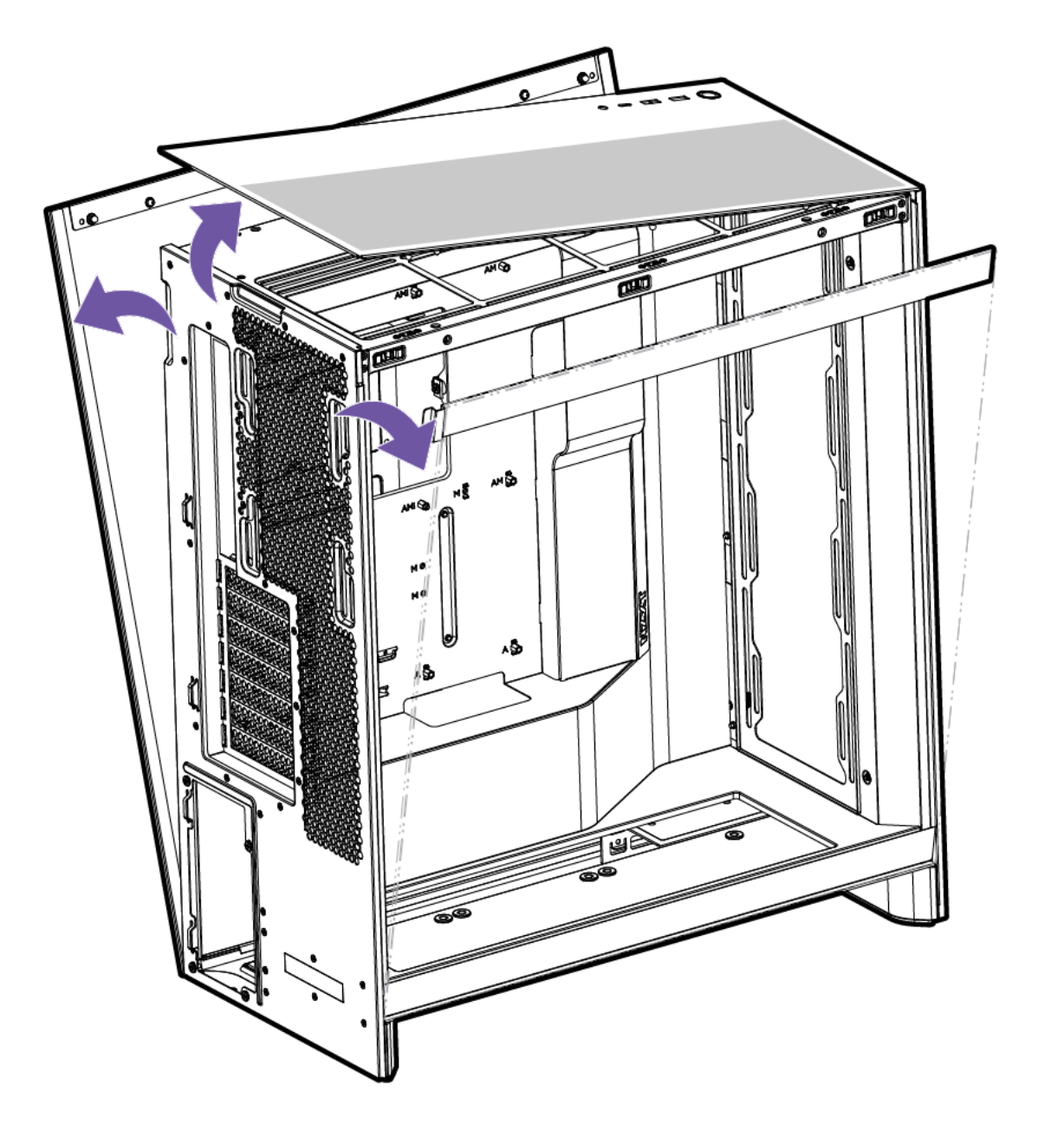

Gracias al diseño sin herramientas de la H7, quitar estos paneles es muy sencillo. Para quitar el panel superior, utiliza el recorte en la parte trasera de la caja para tirar del panel hacia arriba y alejándolo de la caja. El mismo método se puede utilizar para separar el panel metálico de la caja también.

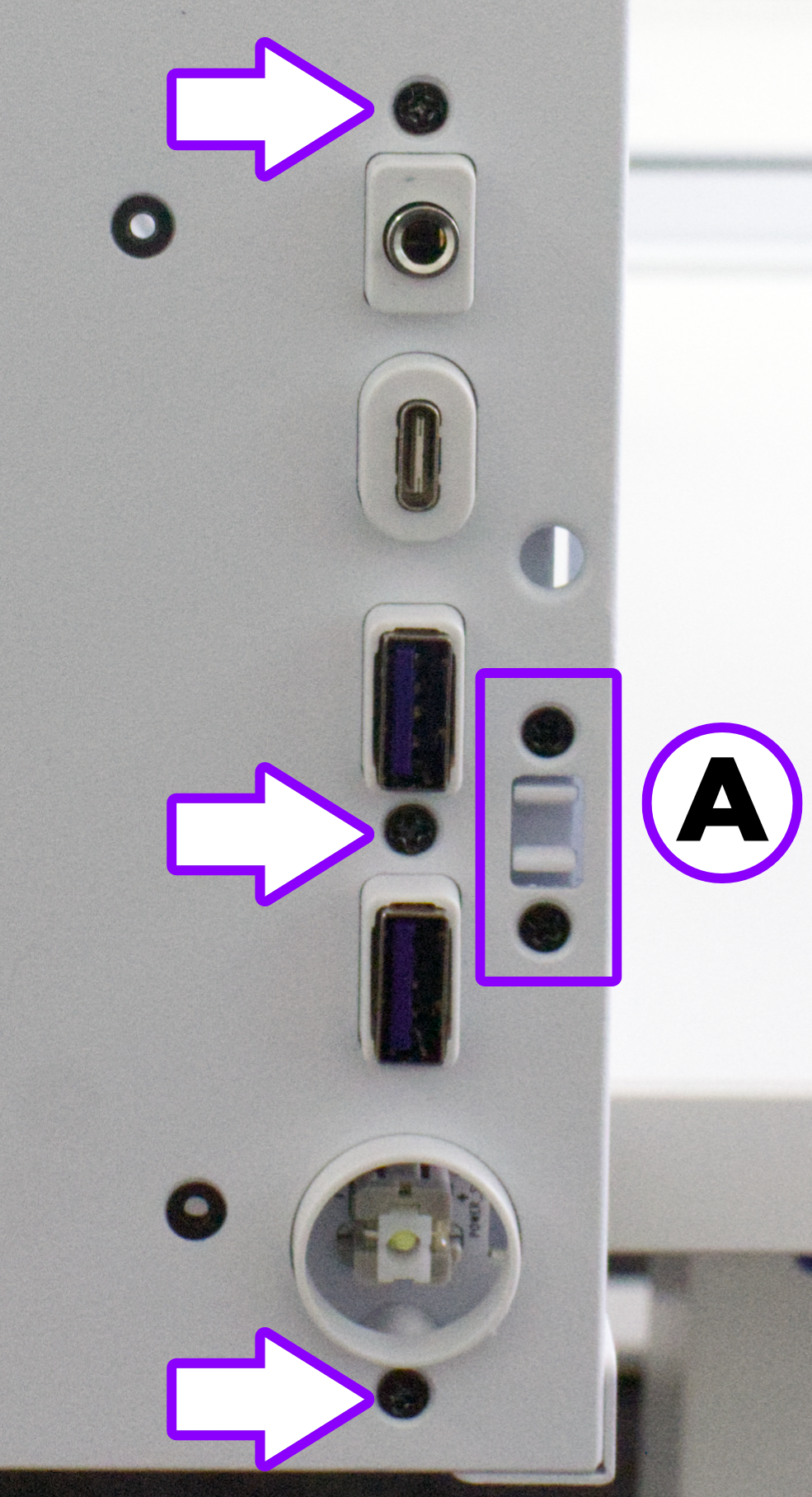

Con los paneles retirados, utiliza tu destornillador Phillips #1 para quitar los dos tornillos que sujetan el pestillo de la caja en su lugar (A), luego retira el pestillo de la caja. Con el pestillo retirado, desenrosca los 3 tornillos que sujetan el módulo I/O superior en su lugar y extrae el I/O desde abajo.

Para instalar el módulo I/O superior de repuesto, sigue estas instrucciones en orden inverso.
