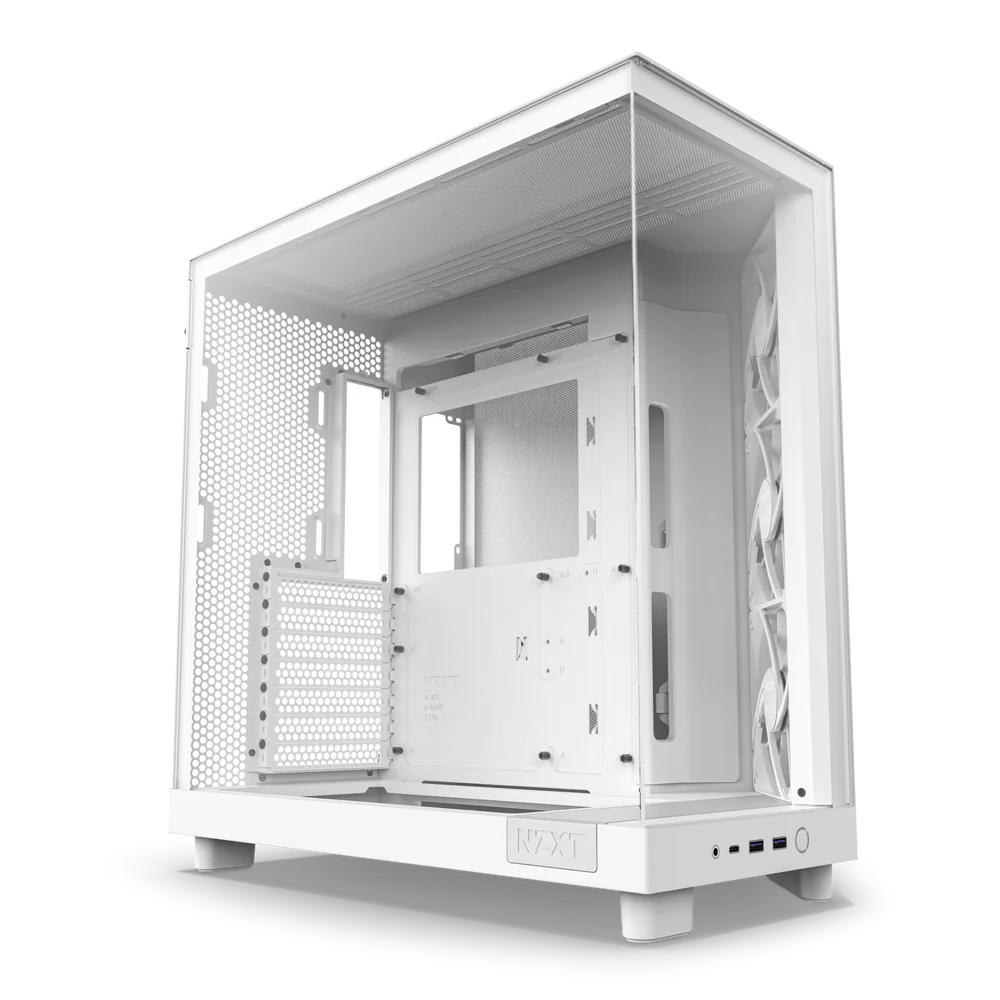

Este artículo detalla cómo reemplazar el Módulo Front I/O en la serie de cajas H6 Flow.  Para este reemplazo, necesitarás lo siguiente:

• Un Módulo Front I/O de reemplazo (también llamado Módulo USB)
• Destornillador Phillips #0 (PH0)
• Destornillador Phillips #1 (PH1)
• Un destornillador de cabeza plana delgada o una cuchilla de seguridad
• Cortadores de alambre o tijeras

Preparación de la Caja

Para reemplazar el módulo Front I/O, hay algunos pasos de preparación necesarios:

• Retirar los paneles de la caja
• Retirar los ventiladores de la caja
• Retirar el panel de acento
• Retirar el pie de la caja

Retirar los Paneles de la Caja

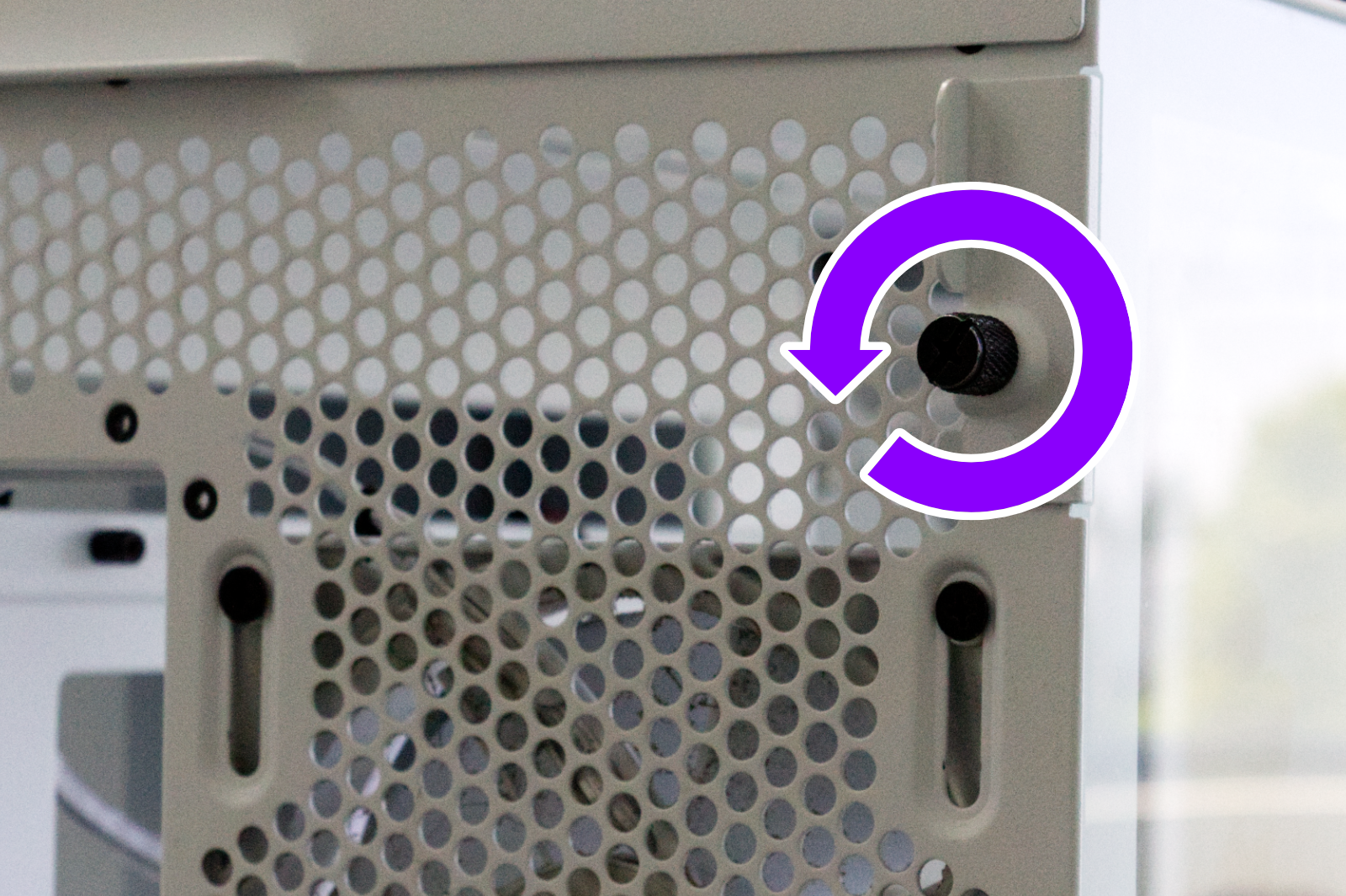

Gracias al diseño mayormente sin herramientas del H6, retirar los paneles de la caja es muy sencillo.  Antes de comenzar, deberás aflojar los dos tornillos de mariposa de bloqueo que sujetan el gran panel lateral de vidrio y el panel lateral metálico.

Los tornillos de mariposa que bloquean los paneles laterales son tornillos captivos y permanecerán con la caja cuando se aflojen.

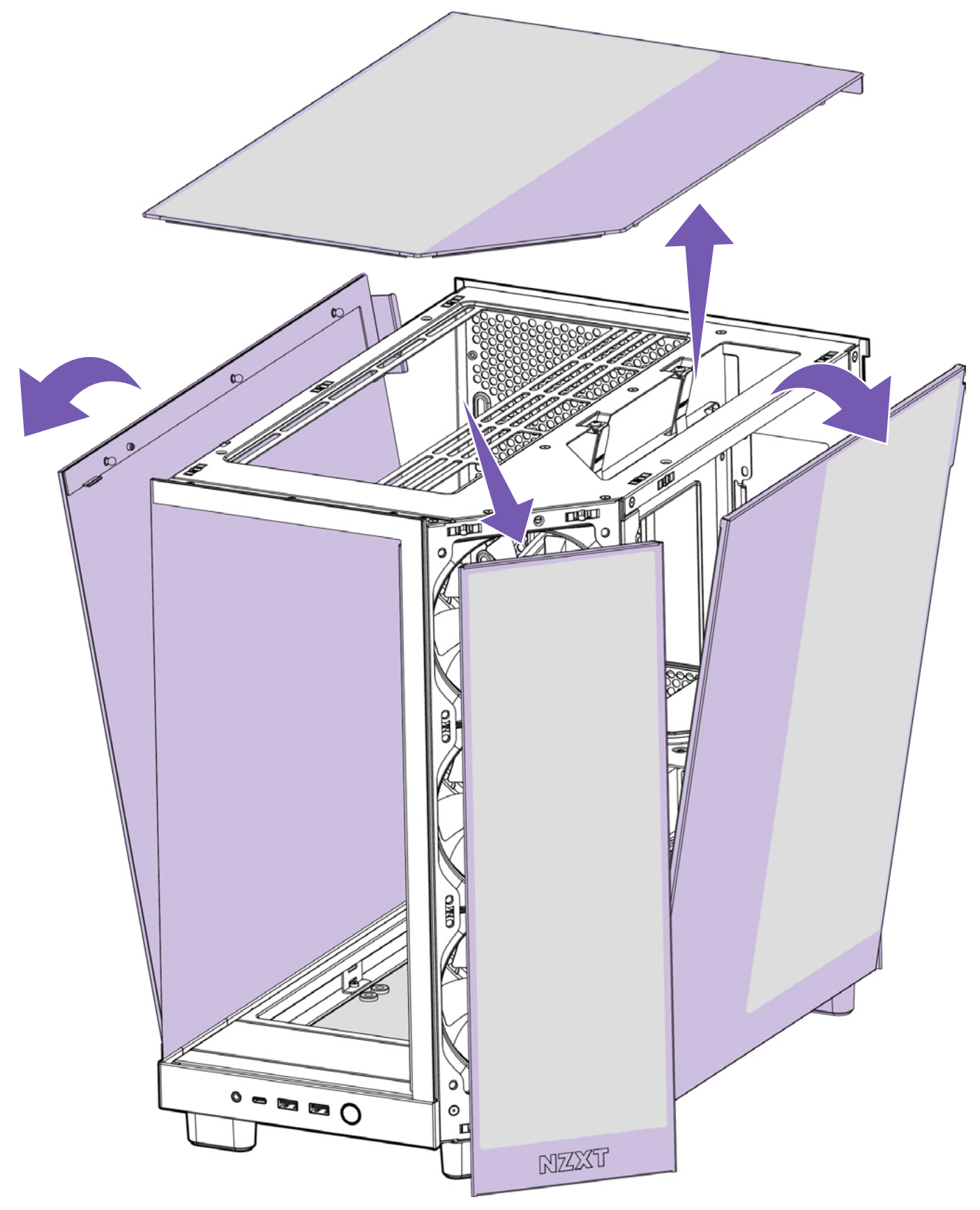

Con los tornillos de mariposa de bloqueo aflojados, puedes retirar el panel superior tirando hacia arriba desde la parte trasera de la caja, seguido de retirar los paneles laterales restantes (excluyendo el pequeño panel frontal de vidrio) tirando del panel en la parte superior alejándolo de la caja como se muestra a continuación.

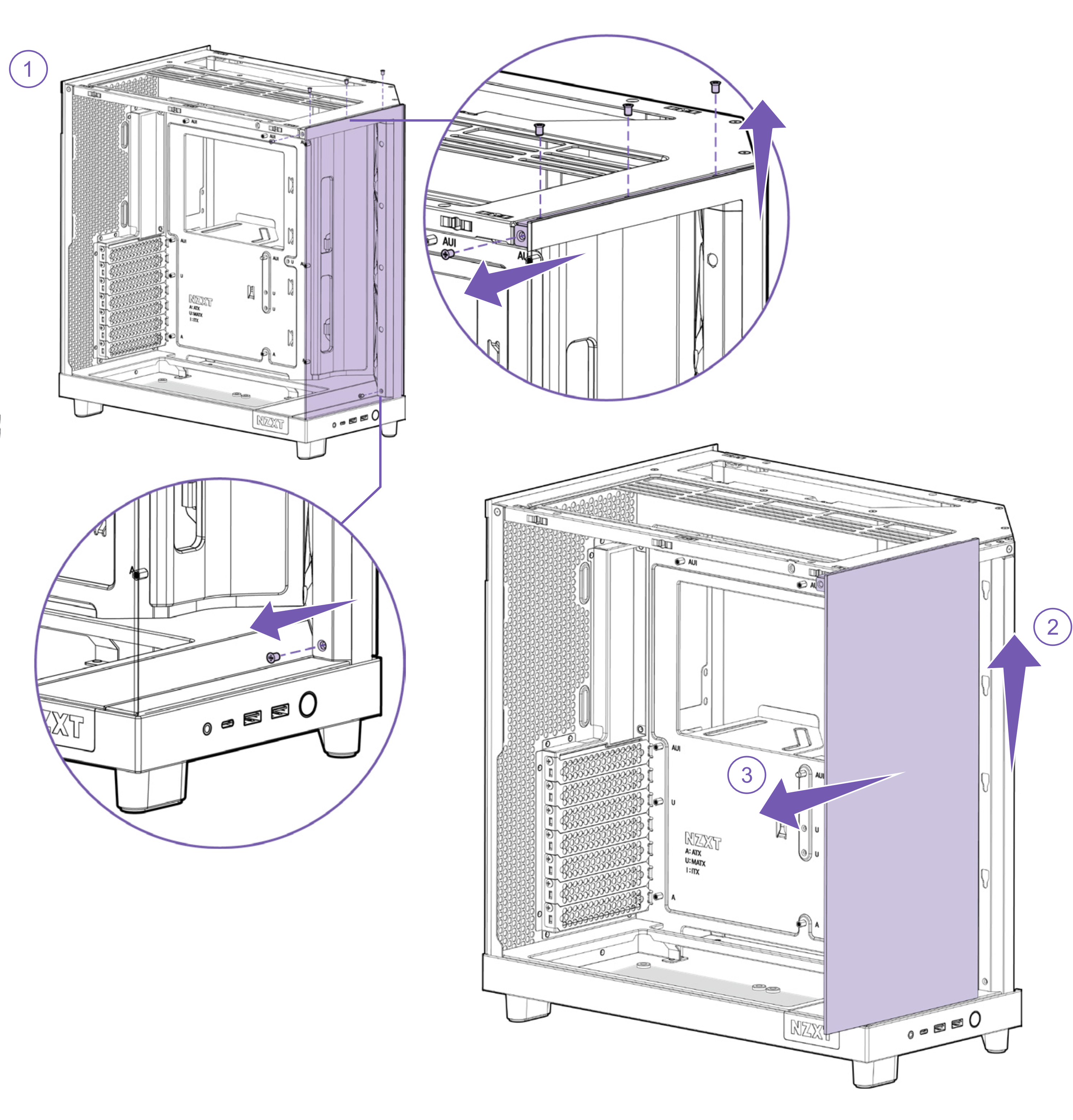

Para retirar el pequeño panel frontal de vidrio, usa tu destornillador Phillips #0 para quitar los tornillos de bloqueo que sujetan el panel en su lugar y luego desliza el panel hacia arriba y fuera de la caja.  Esto serán tres (3) tornillos a lo largo de la parte superior del panel, uno en el borde exterior de la parte superior y uno dentro de la caja en la parte inferior del panel como se muestra a continuación:

Retirar los Ventiladores de la Caja

Para reemplazar el módulo Front I/O, necesitaremos asegurarnos de que dos ventiladores estén retirados de la caja:

• El ventilador inferior en la parte frontal de la caja (instalado por defecto).
• El ventilador más cercano al frente en la parte inferior de la caja (no incluido con la caja).

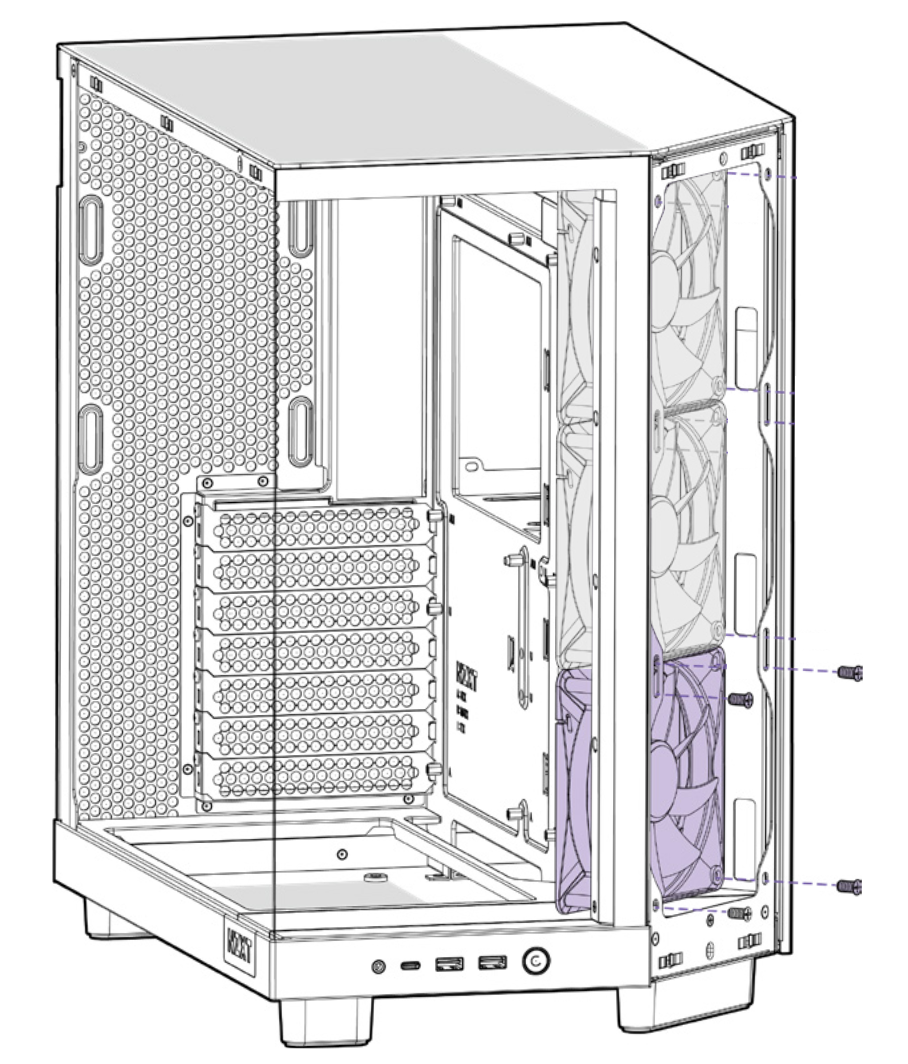

El ventilador inferior en la parte frontal estará sujeto con cuatro (4) tornillos autorroscantes.  Se recomienda retirarlos usando tu destornillador Phillips #1 para evitar dañar la cabeza del tornillo.

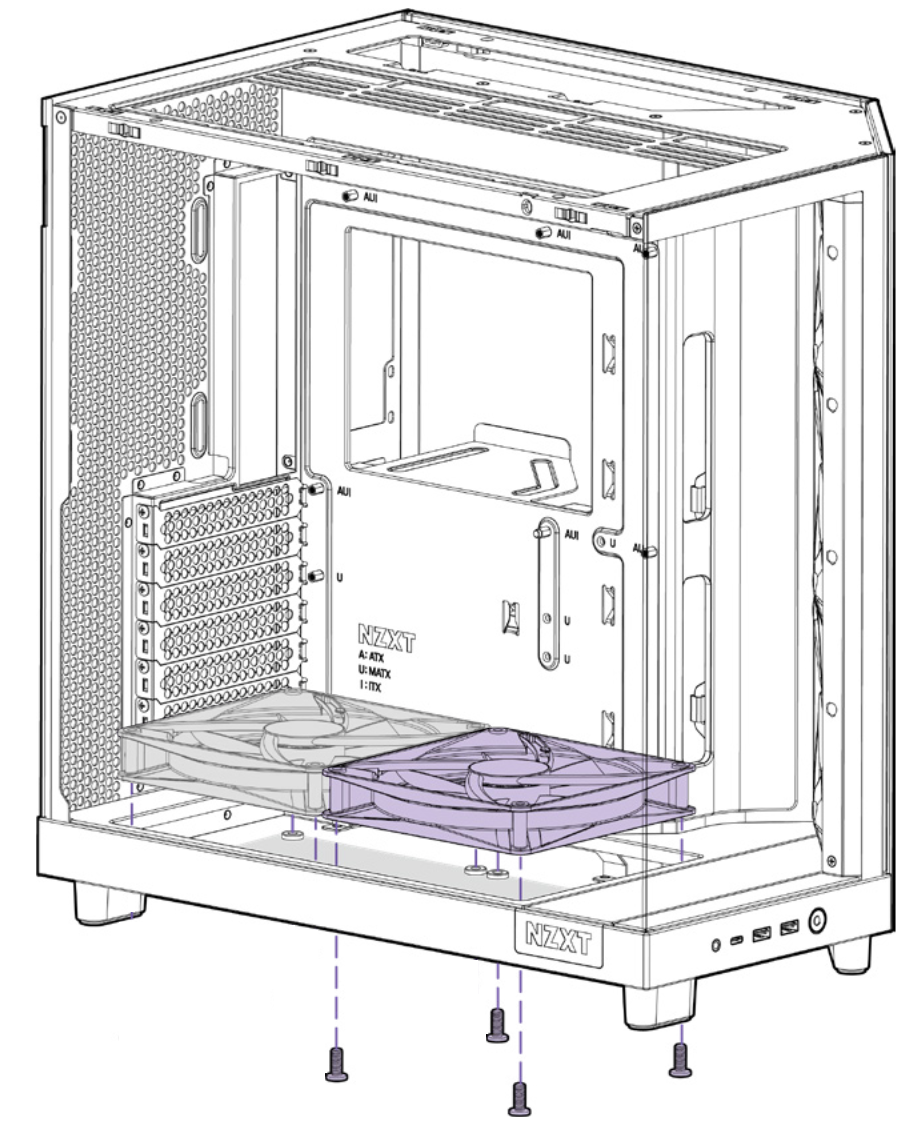

Si añadiste un ventilador de 140 mm en la parte inferior de la caja, este debería estar sujeto por cuatro (4) tornillos autorroscantes CB5.  Se recomienda retirarlos usando tu destornillador Phillips #1 como con el ventilador frontal para evitar dañar la cabeza del tornillo.

Retirar el Panel de Acento

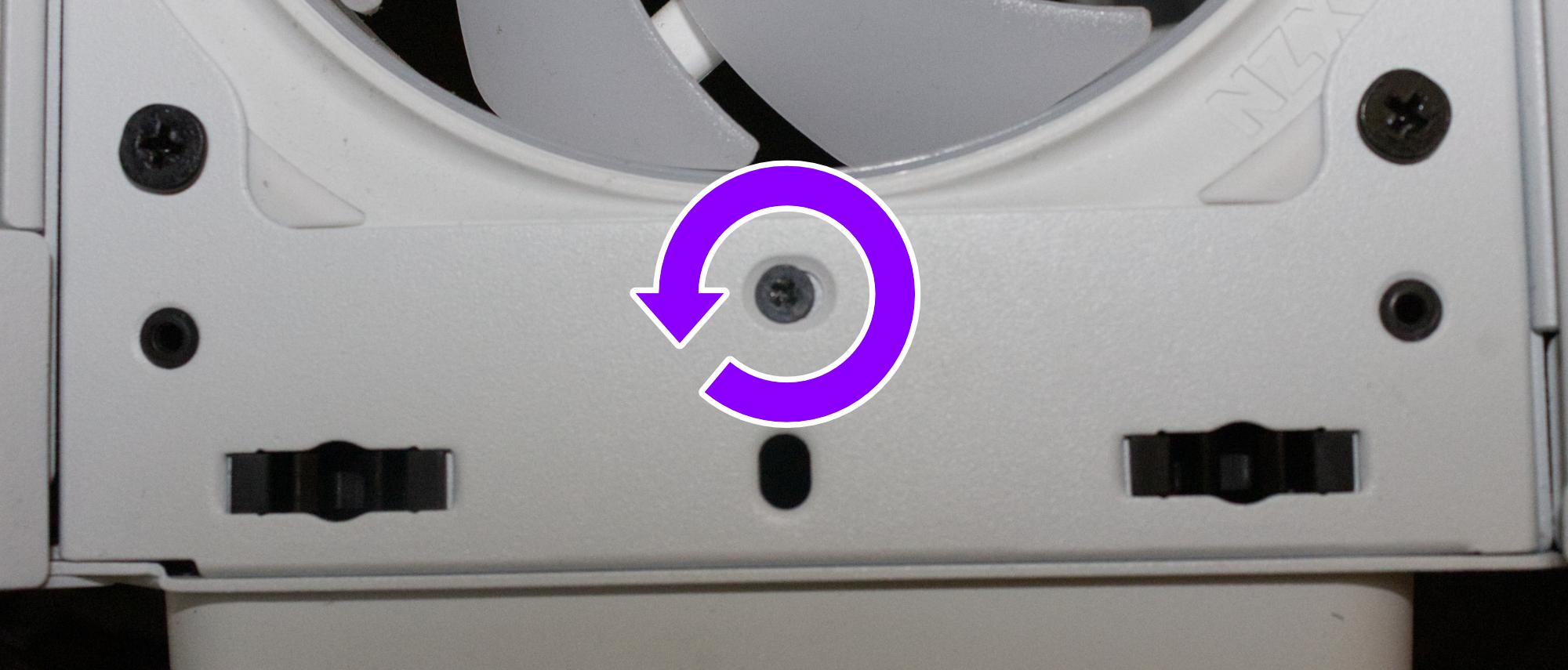

Después de retirar el ventilador frontal, necesitarás quitar el panel de acento para poder acceder al módulo Front I/O durante el paso de extracción.  Para retirar el panel de acento, quita el tornillo ubicado debajo de la ranura del ventilador frontal.

Con el tornillo retirado, el panel se deslizará libremente y podrá ser retirado.

Retirar el Pie de la Caja

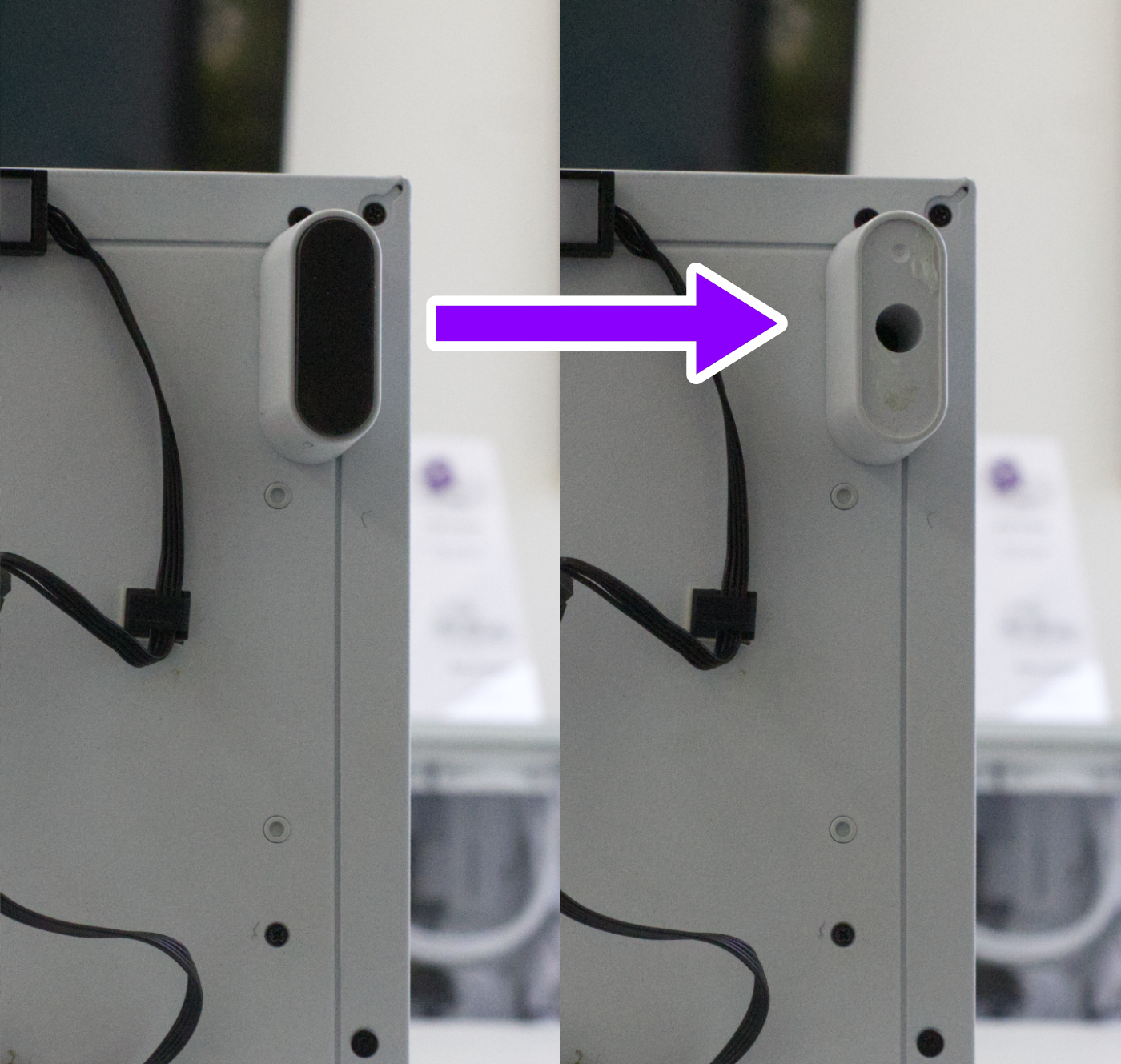

El último paso es retirar el pie de la caja, que cubre uno de los dos tornillos del Módulo Front I/O.  Usando tu destornillador de cabeza plana delgada o una cuchilla de seguridad, levanta el pie de goma y luego despega lentamente el pie de la caja.

El pie puede dejar algo de residuo adhesivo después de retirarlo.

Con el pie de goma retirado, usa tu destornillador Phillips #1 para quitar el tornillo del centro del soporte del pie y retira el soporte del pie de la caja.

Retirar el Módulo Front I/O

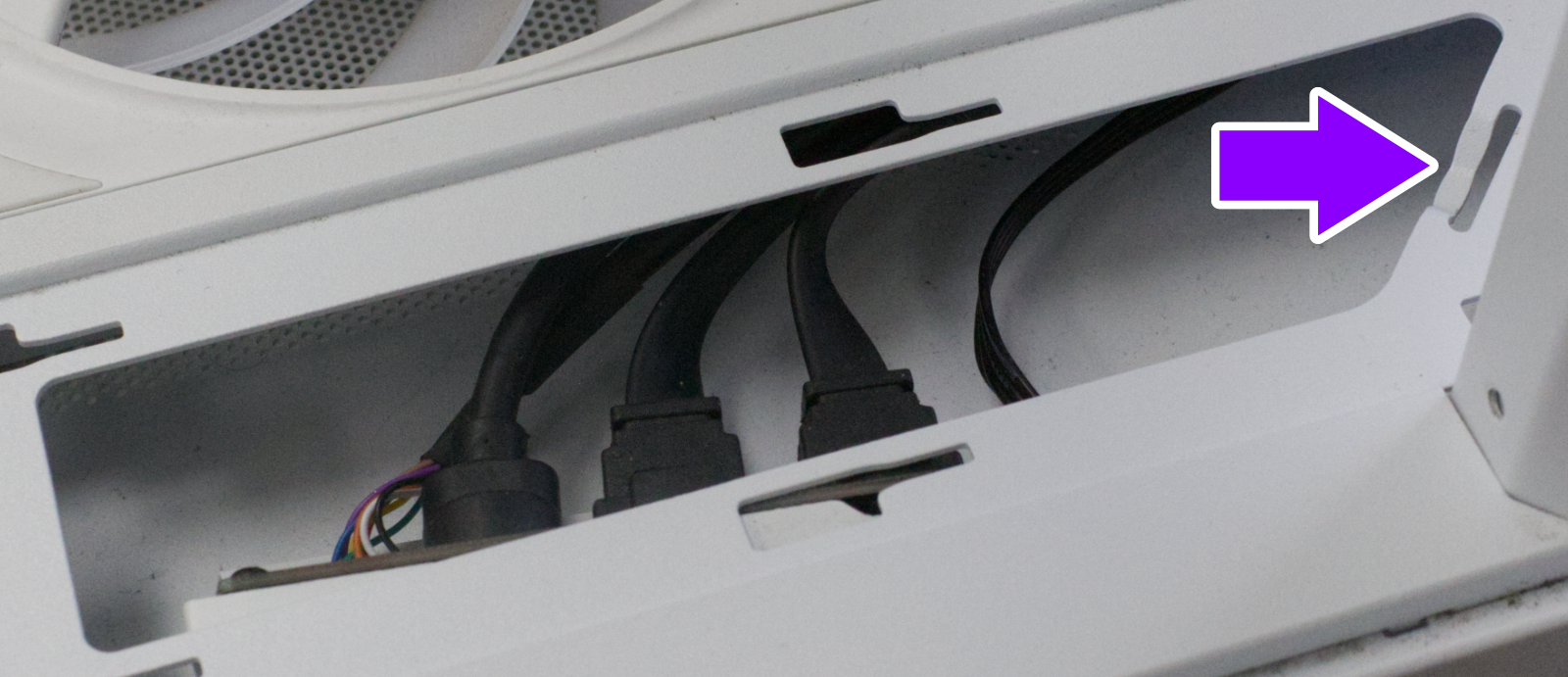

Antes de retirar el Módulo Front I/O, corta la brida que sujeta los cables del Front I/O a la caja.

La flecha arriba señala la ubicación de la brida, no cortes el metal de la caja.

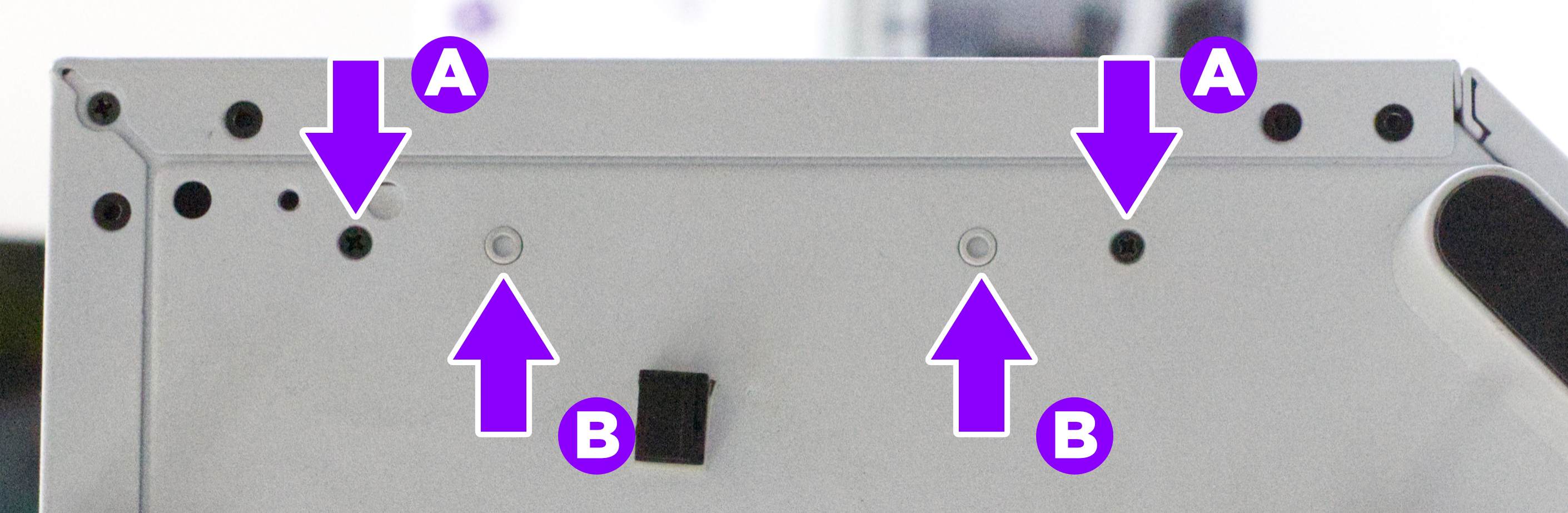

Para retirar el módulo Front I/O, usa tu destornillador Phillips #0 para quitar los dos tornillos (A) y luego presiona las dos lengüetas de retención (B) para liberar el módulo.

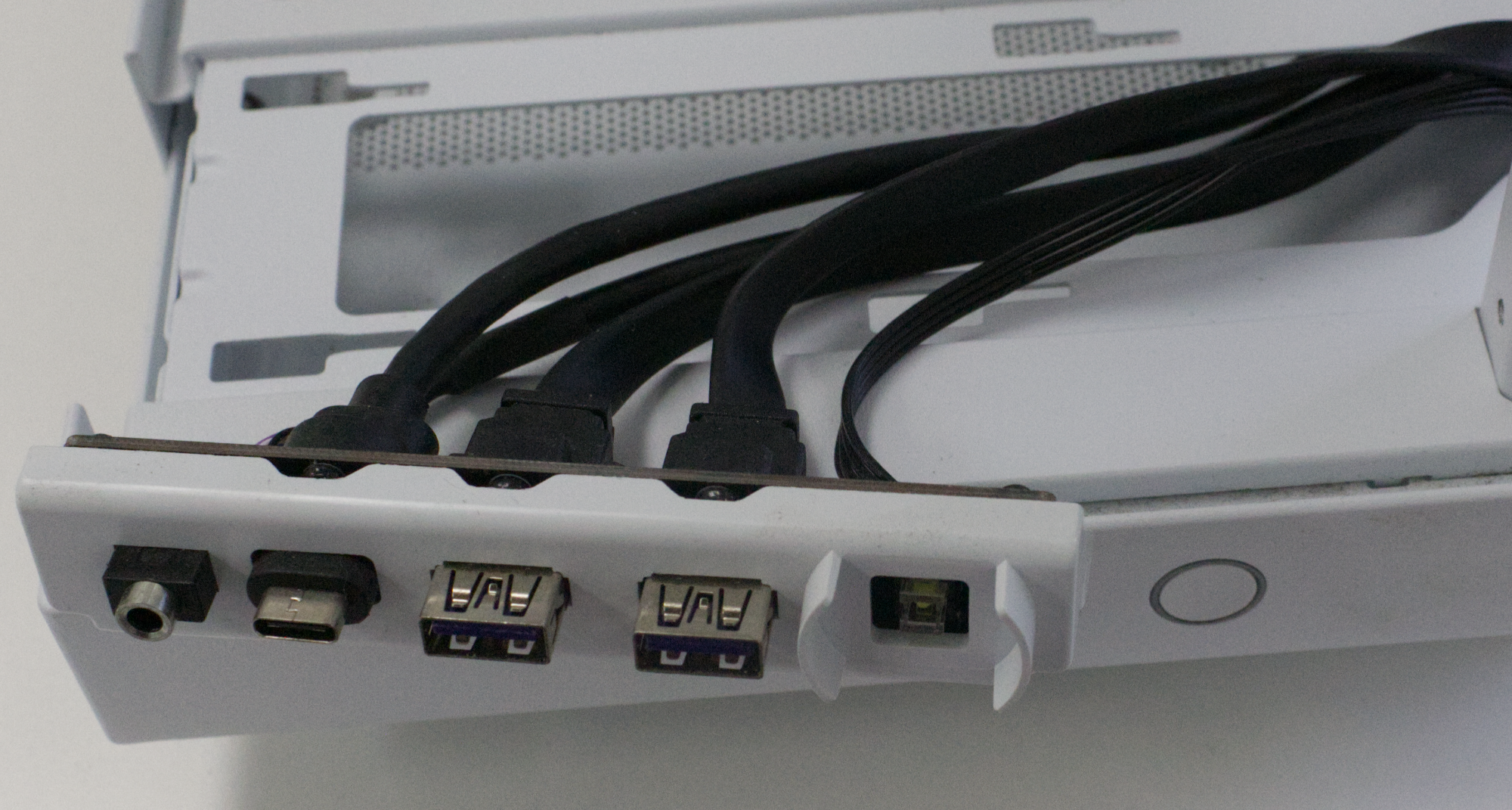

Con el módulo liberado, usa los cables para tirar del módulo alejándolo de la parte frontal de la caja y fuera del recorte que antes estaba cubierto por el Panel de Acento.

Para instalar el nuevo módulo Front I/O, sigue estas instrucciones en orden inverso.
