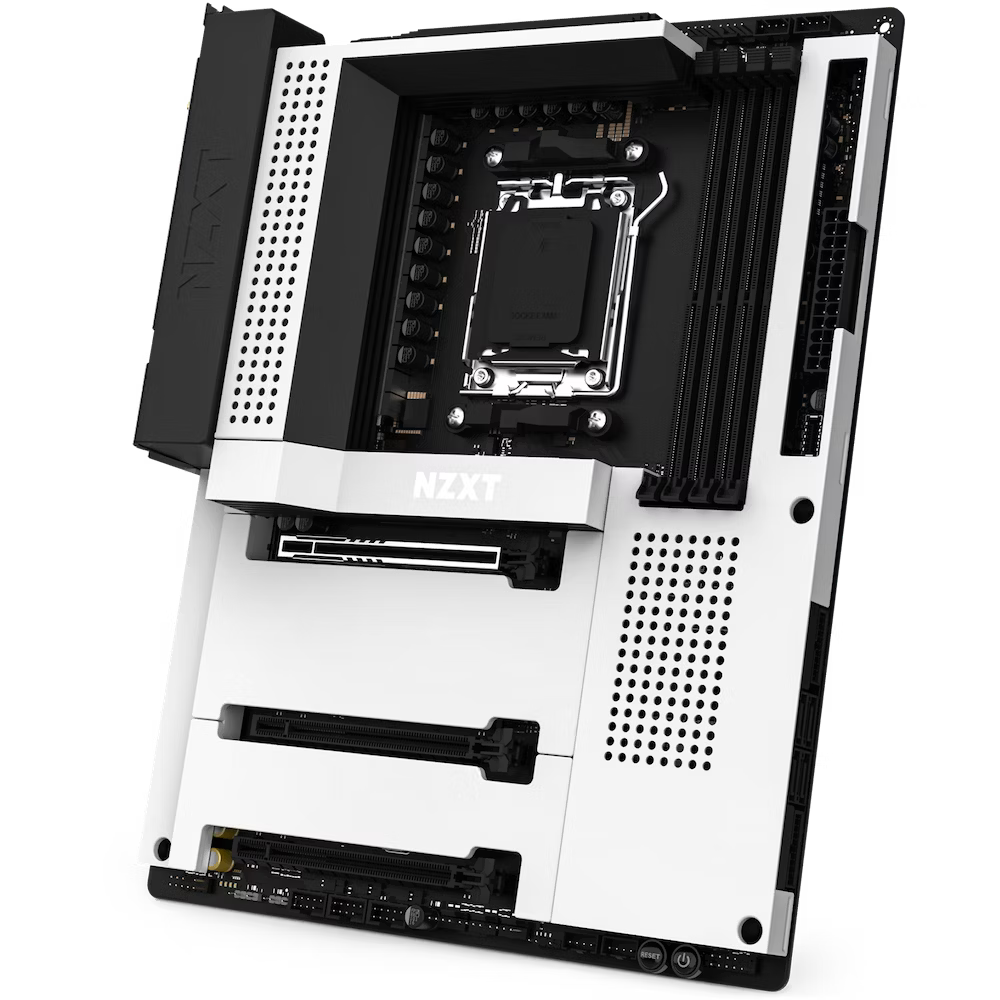

Esta guía proporcionará una visión general básica de la sección Overclocking en la UEFI/BIOS de la Placa base NZXT N7 B650E.Ten en cuenta que esta guía no entrará en detalle en cada una de las funciones de la sección Overclocking, sino que proporcionará una visión general básica de las funciones que ofrece la placa base.
Para volver a la guía general principal, haz clic en el enlace aquí.
Descargo de responsabilidad
Los procesadores AMD, incluidos los chipsets, CPUs, APUs y GPUs (colectiva e individualmente "procesador AMD") están pensados para funcionar sólo dentro de sus especificaciones asociadas y ajustes de fábrica. Utilizar tu procesador AMD fuera de las especificaciones oficiales de AMD o fuera de los ajustes de fábrica, incluyendo, pero sin limitarse a, la realización de overclocking (incluso con las herramientas proporcionadas en la UEFI/BIOS o a través de software de overclocking, aunque dicho software haya sido proporcionado directa o indirectamente por AMD o una entidad afiliada de algún modo a AMD), puede dañar tu procesador, afectar al funcionamiento de tu procesador o a las funciones de seguridad del mismo y/o provocar otros problemas, incluyendo, pero sin limitarse a, daños en los componentes de tu sistema (incluida la placa base y sus componentes (es decir, la memoria)).es decir, la memoria)), inestabilidades del sistema (es decir, pérdida de datos y archivos corruptos), reducción del rendimiento del sistema, acortamiento de la vida útil del procesador, de los componentes del sistema y/o del sistema y, en casos extremos, fallo total del sistema.
Se recomienda que guardes todos los datos importantes de tu PC antes de emprender cualquier esfuerzo de overclocking. NZXT no proporciona soporte ni servicio para problemas o daños relacionados con el uso de un procesador AMD fuera de las especificaciones oficiales de AMD o fuera de los ajustes de fábrica.
Los daños causados por el uso de tu procesador AMD o de la placa base NZXT B650E fuera de las especificaciones oficiales de AMD o fuera de los ajustes de fábrica de la placa base NZXT B650E no están cubiertos por ninguna garantía de producto de AMD o NZXT y pueden no estar cubiertos por las garantías de otros fabricantes (por ejemplo, RAM y GPU).

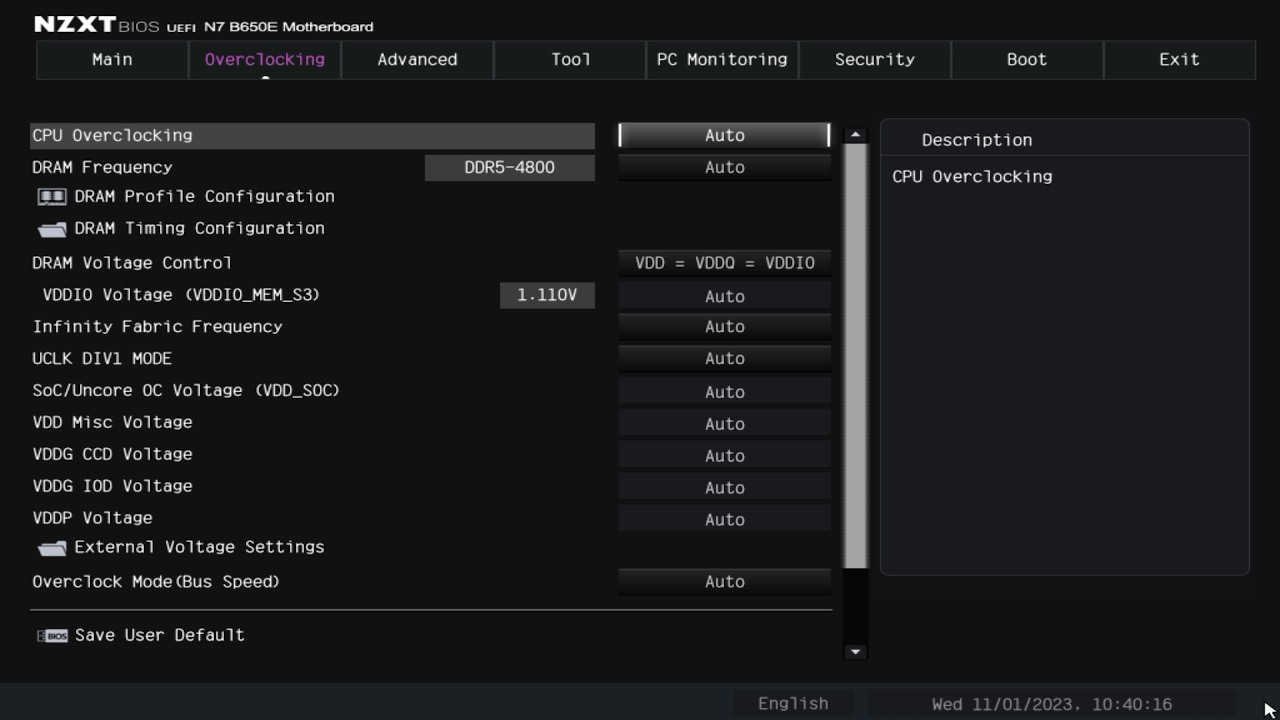

Pestaña Overclocking
Overclocking CPU - Este ajuste incluirá preajustes de overclocking basados en factores proporcionados por AMD. (por defecto: Auto)
Frecuencia DRAM - Si se selecciona [Auto], la placa base detectará el módulo o módulos de memoria insertados en la placa base y asignará una frecuencia adecuada basándose en el perfilado propio de la memoria en la placa (por defecto: Auto)

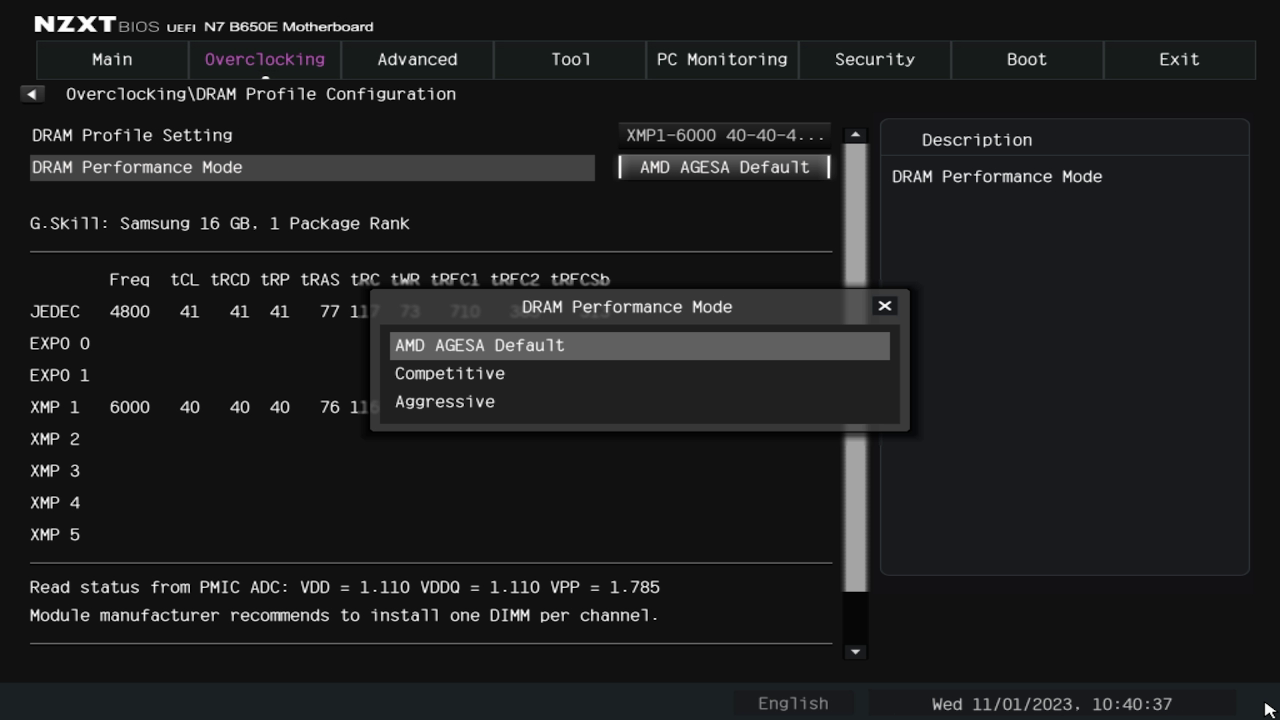

Configuración del perfil de la DRAM - Esta sección te permitirá cargar los ajustes EXPO/XMP de los perfiles integrados en la memoria, así como overclockear la memoria más allá de sus especificaciones.
- Configuración del perfil de la DRAM - Esta configuración incluirá no sólo la selección automática del perfil, sino que te permitirá seleccionar entre cualquier perfil de la placa, como AMD EXPO, así como las configuraciones XMP o DOCP. (por defecto: Auto)
- Modo de rendimiento de la DRAM - Este ajuste incluirá modificadores para la opción anterior Ajuste del perfil de la DRAM. Ten en cuenta que activar estos ajustes puede aumentar el límite de potencia de la RAM y puede reducir la vida útil de la memoria.Competitivo proporcionará un overclock menor mientras que Agresivo proporcionará un overclock mayor en comparación. (por defecto: Auto)
Configuración de la temporización de la DRAM - Esta sección te permitirá ajustar manualmente la temporización de la RAM instalada en tu PC. Esto incluye, entre otros, la latencia CAS (tCL), el retardo de RAS# a CAS# para leer (tRCDRD) y otros ajustes diversos.
- Configuración del Control del Bus DRAM - Esta sección incluirá ajustes avanzados para la gestión de la energía de tu DRAM, incluyendo la posibilidad de activar o desactivar DDR5 Power Down Mode (por defecto: Desactivado) y ajustar diversas opciones como la Impedancia ODT del Procesador y la Impedancia ODT de la DRAM.
Control de tensión de la DRAM - Este ajuste te permite configurar el modo de alimentación de la memoria instalada. La opción Modo Alto Voltaje sólo está disponible cuando hay instalados módulos DIMM compatibles. Cuando utilices el Modo de Alto Voltaje, el rango superior para VDD y VDDQ aumentará a 2,070V. (por defecto depende del Perfil DRAM cargado).
- Tensión VDDIO (VDDIO_MEM_S3) - Este ajuste te permite establecer la tensión utilizada para la señalización de la memoria, también conocida como "Tensión de la Memoria" o "Tensión de la DRAM" (por defecto depende del Perfil DRAM cargado).
- Voltaje VDD DRAM - Este es el ajuste principal para el voltaje que va a la DRAM. Este voltaje es crucial para el funcionamiento de la memoria (por defecto depende del Perfil DRAM cargado). Para la mayoría de los overclocks, no se recomienda pasar de 1,4V.
- Voltaje VDDQ DRAM - Este ajuste controla el voltaje alimentado a la E/S del chip de memoria y generalmente se intenta que sea el Voltaje VDD (por defecto depende del Perfil DRAM cargado).
- Voltaje VPP DRAM - Este ajuste controla el voltaje pico a pico de la memoria (por defecto depende del Perfil DRAM cargado).
Frecuencia Infinity Fabric - Un ajuste específico para el overclocking AMD, te permite establecer la frecuencia Infinity Fabric (FCLK) para tu sistema. Este valor debe ser inferior a tu Reloj de Memoria (MCLK) para obtener el mejor rendimiento en la mayoría de los casos.
MODO UCLK DIV1 - Un ajuste específico para el Overclocking de AMD, que permite al sistema forzar al controlador de memoria a funcionar a la misma frecuencia o a la mitad de la frecuencia de memoria del sistema.
Voltaje OC SoC/Uncore (VDD_SOC) - Especifica el voltaje SoC/uncore (VDD SOC) para soportar el overclocking de la memoria y el Infinity Fabric. VDD_SOC también determina el voltaje de la GPU para los procesadores con gráficos integrados.
Tensión VDD Misc, VDDG CCD y VDDG IOD - VDDG es la fuente de alimentación de la ruta de datos del tejido y deriva de VDDCR_MISC (VDD Misc). Al hacer overclocking de memoria, puede ser necesario aumentar la VDDG.
Ajustes de tensión externa - Este submenú incluye una serie de ajustes para la tensión de entrada del procesador.
- Tensión VDDCR_CPU
- VDDCR_CPU Calibración de la línea de carga
- Tensión VDDCR_SOC
- VDDCR_SOC Calibración de la línea de carga
- Tensión VDD_MISC
- Tensión PCH 1,05V
- Tensión VDD_MISC_S5
- 1.8VSB Tensión
Modo Overclock (Velocidad del Bus) - Este ajuste permite al usuario cambiar el modo Overclock del PC. Una advertencia: Al overclockear el bus PCIe, también se overclockearán las controladoras PCI, SATA y USB, lo que puede provocar una gran inestabilidad o fallos.Asegúrate de instalar y actualizar tu sistema operativo y todos los controladores necesarios antes de hacer overclocking (por defecto: Auto).
Por último, tendremos algunas opciones para guardar y cargar tus Perfiles de Overclocking. Antes de iniciar un Overclock, se recomienda guardar la configuración por defecto del usuario en una unidad flash por si fuera necesario reiniciarla.
