En este artículo se explica cómo sustituir el Dispositivo Inteligente V2 de tu carcasa H210i. Para esta guía, necesitarás lo siguiente:
- Un destornillador Phillips nº 1
- Una carcasa compatible de la serie i o Elite de NZXT:
- H510i o H510 Elite
- H710i
- H210i
- Sustitución del Dispositivo Inteligente V2
Para conocer los pasos a seguir para retirar el Dispositivo Inteligente de tu maletín, haz clic en la versión de tu maletín para ampliar la guía que aparece a continuación:
H510 & H210
Paso 1 - Preparación del caso

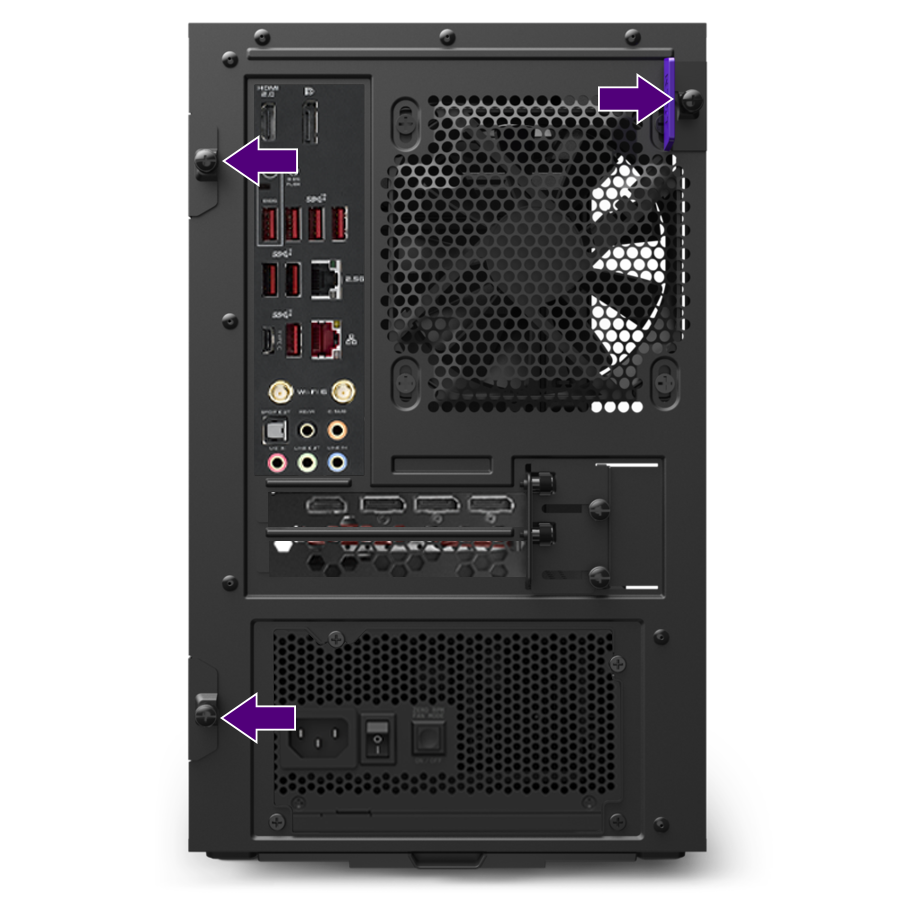

Para empezar, afloja los tres tornillos que sujetan los paneles laterales a la carcasa, como se indica a continuación:
Punto de control - Los tres tornillos son tornillos cautivos y caerán flácidos una vez aflojados.Estos tornillos deben no retirarse por completo.
Una vez aflojados los tornillos, retira el panel lateral metálico inclinándolo hacia fuera en la trasera de la carcasa, seguido del panel de cristal tirando del panel desde la superior de la carcasa. Coloca ambos paneles sobre una superficie segura para evitar cualquier daño.
Paso 2 - Retirar el Dispositivo Inteligente V2
El Dispositivo Inteligente V2 estará situado en la esquina superior izquierda, detrás de donde estaba instalado anteriormente el panel lateral metálico. Desconecta las siguientes conexiones del Dispositivo Inteligente V2:
- Cualquier ventilador conectado a los cabezales FAN 1-3
- Cualquier dispositivo RGB conectado a los cabezales LED 1 y 2
- La conexión USB 2.0 interna en la placa base
- La conexión de alimentación SATA en el cable de alimentación

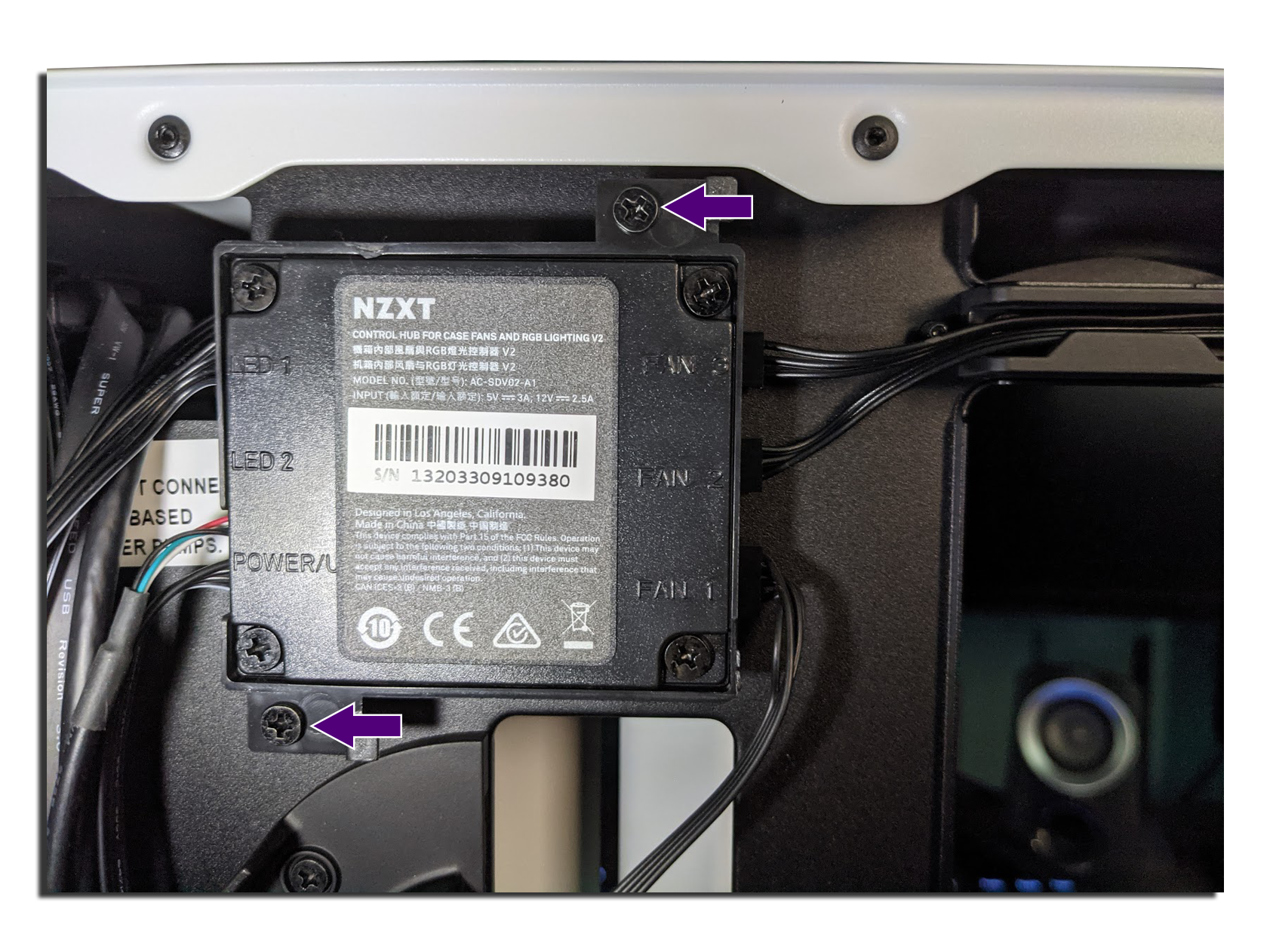

Desde aquí, retira los dos tornillos con lengüeta que se muestran en la imagen inferior:
Una vez retirados los tornillos, el aparato saldrá fácilmente de la carcasa.
H710
Paso 1 - Preparación del caso

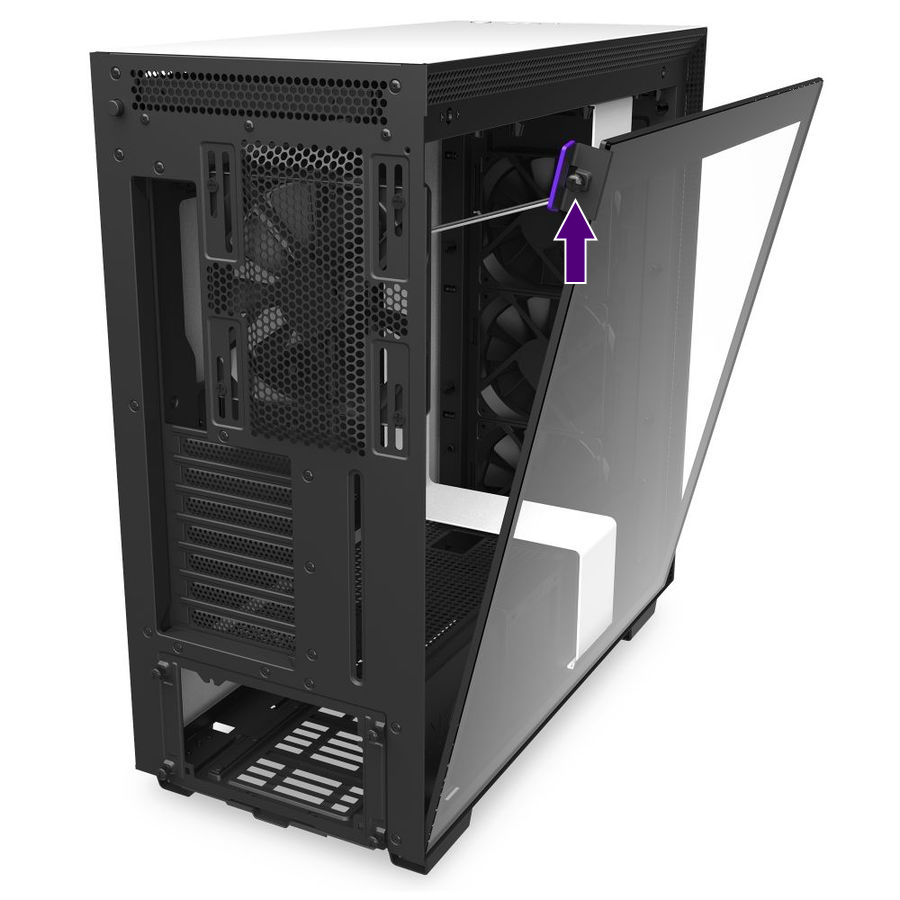

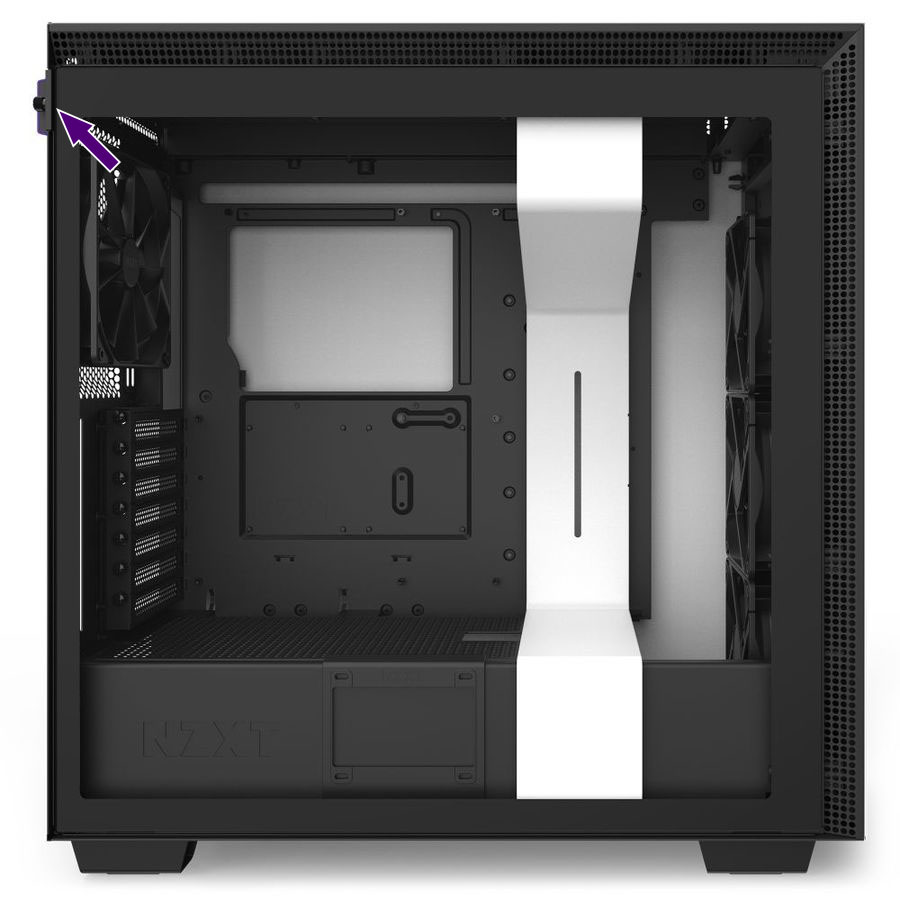

Para empezar, afloja el tornillo de bloqueo que sujeta el panel de cristal a la carcasa, como se indica a continuación: Para retirar el panel de cristal, utiliza la lengüeta metálica para separarlo de la superior de la carcasa y levántalo.

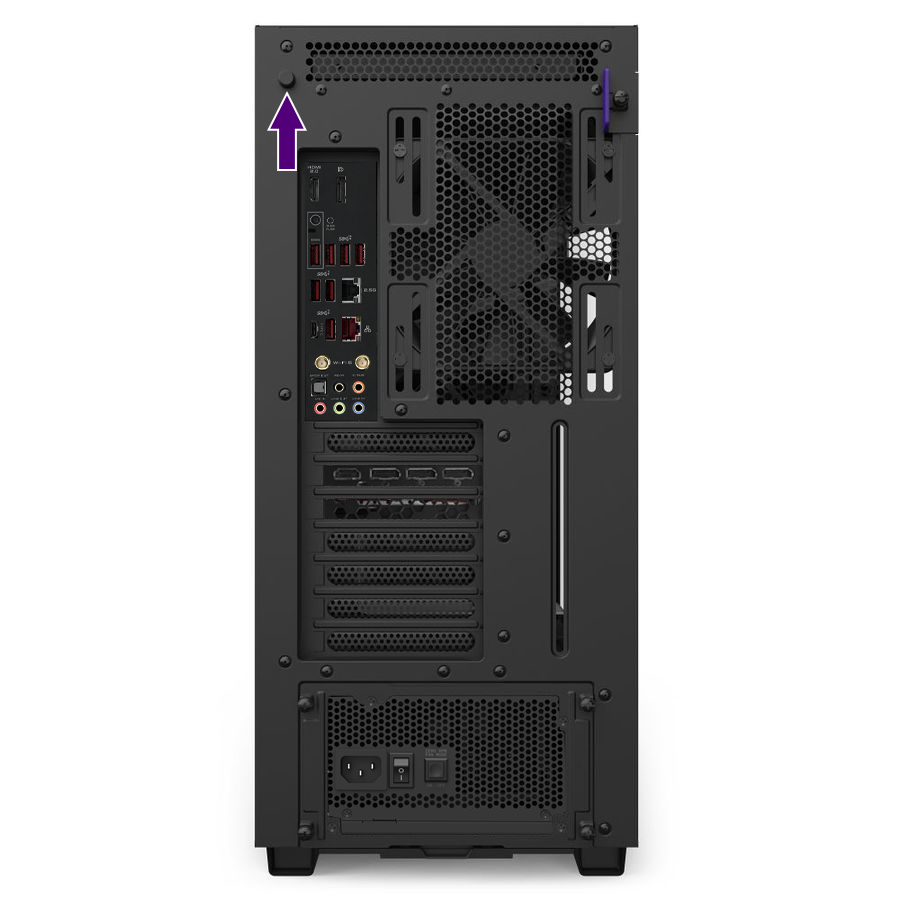

Para acceder a los cables, pulsa el botón de desbloqueo del panel situado en la parte trasera de la carcasa para desbloquear el panel.
Por último, retira la Barra de Cables aflojando los tres tornillos situados en los siguientes lugares:
- Parte inferior de la barra del cable
- Parte superior de la barra de cables (Consulta la guía siguiente)

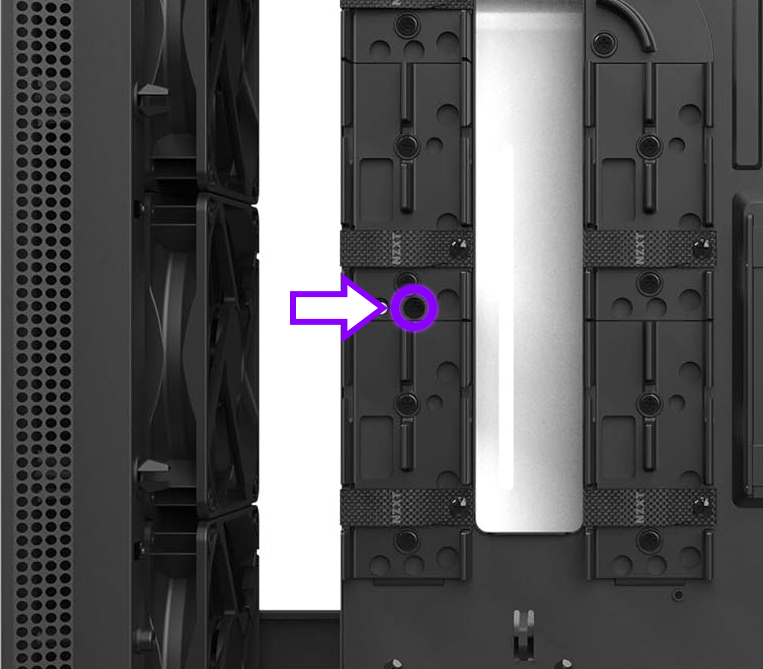

- Parte trasera de la barra de cables (Foto de abajo)
Paso 2 - Retirar el Dispositivo Inteligente V2
El Dispositivo Inteligente V2 estará situado en la esquina superior derecha, detrás de donde estaba instalada anteriormente la barra de cables. Desconecta las siguientes conexiones del Dispositivo Inteligente V2:
- Cualquier ventilador conectado a los cabezales FAN 1-3
- Cualquier dispositivo RGB conectado a los cabezales LED 1 y 2
- La conexión USB 2.0 interna en la placa base
- La conexión de alimentación SATA en el cable de alimentación

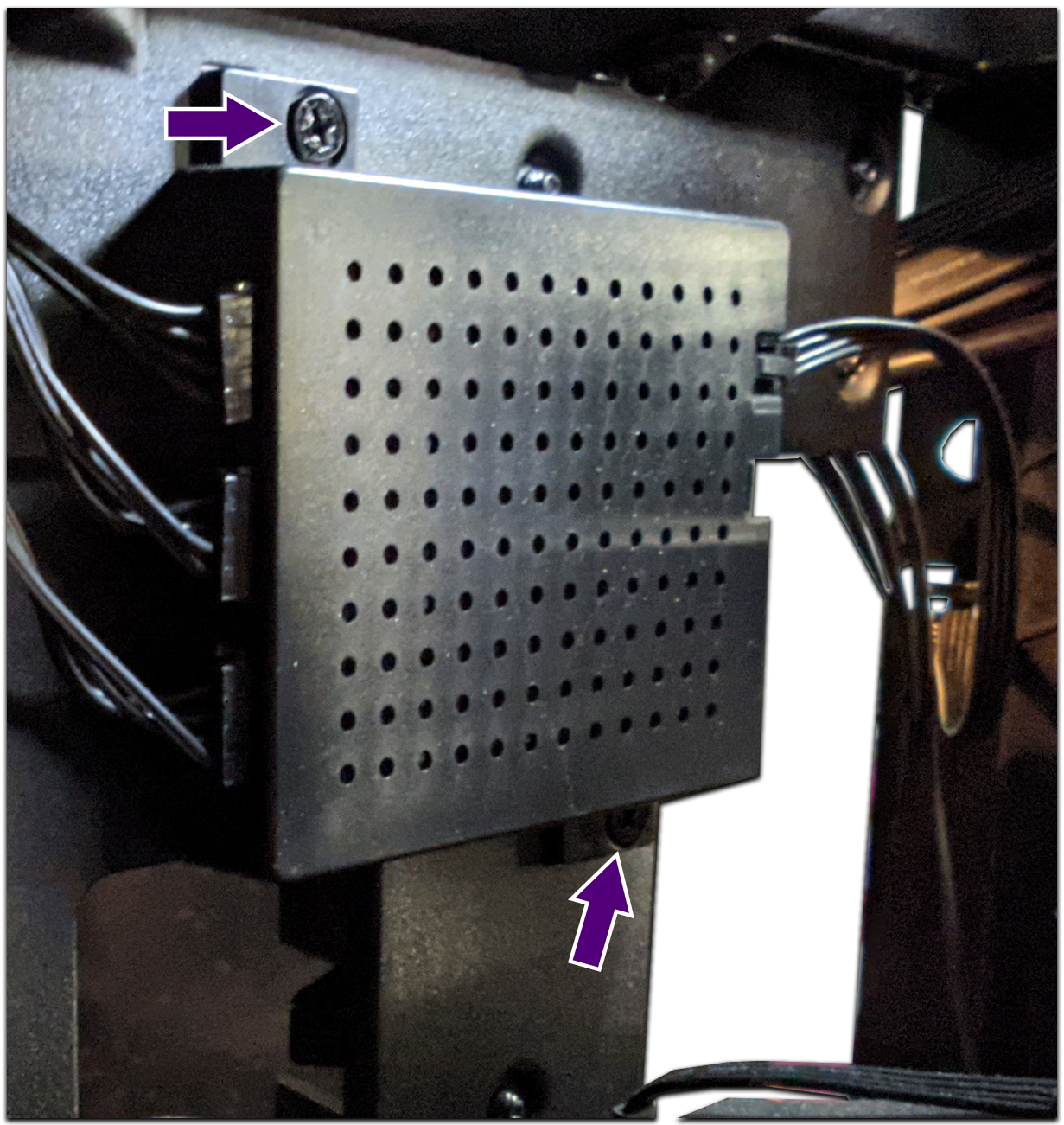

Desde aquí, retira los dos tornillos con lengüeta que se muestran en la imagen inferior:
Una vez retirados los tornillos, el aparato saldrá fácilmente de la carcasa.
Instalación del Dispositivo Inteligente de Repuesto V2
Una vez retirado el Dispositivo Inteligente V2 de la carcasa, repite el proceso anterior a la inversa, atornillando los dos tornillos con lengüeta en la carcasa con la etiqueta mirando hacia panel metálico de la carcasa.
Punto de comprobación - El lado ventilado del Dispositivo Inteligente debe estar orientado hacia la cámara interior de tu carcasa, hacia la parte trasera de la barra de cables.

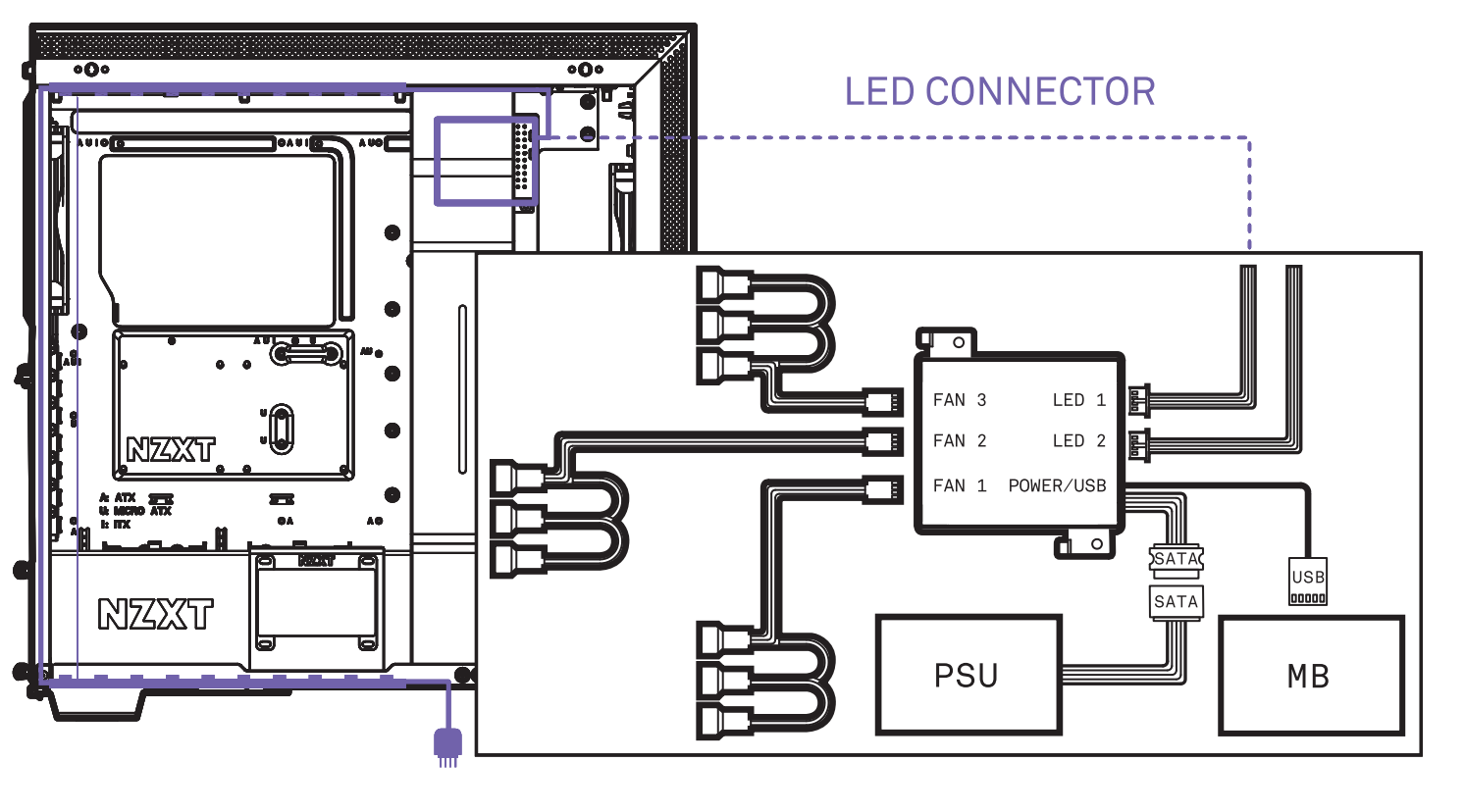

Vuelve a conectar todos los dispositivos conectados anteriormente al Dispositivo Inteligente V2, así como la conexión interna USB 2.0 y la conexión de alimentación SATA. Para más información, consulta el esquema eléctrico que aparece a continuación:
