Este artículo explica el proceso para comprobar si tu fuente de alimentación recibe la señal de encendido.

Esta prueba, también conocida como prueba de puenteo o prueba del clip, consiste en puentear los pines de encendido y tierra del cable de alimentación ATX de 24 pines de la fuente de alimentación. Para ello, necesitarás lo siguiente:

• Un clip metálico o un alambre metálico rígido.
• Unas tijeras, cortaalambres o alicates de corte (alicates de corte lateral)

Preparar el PC

Para preparar el sistema, pon el interruptor de la fuente de alimentación en la posición O y desconecta el cable de alimentación. A continuación, tendrás que quitar ambos paneles laterales del PC.

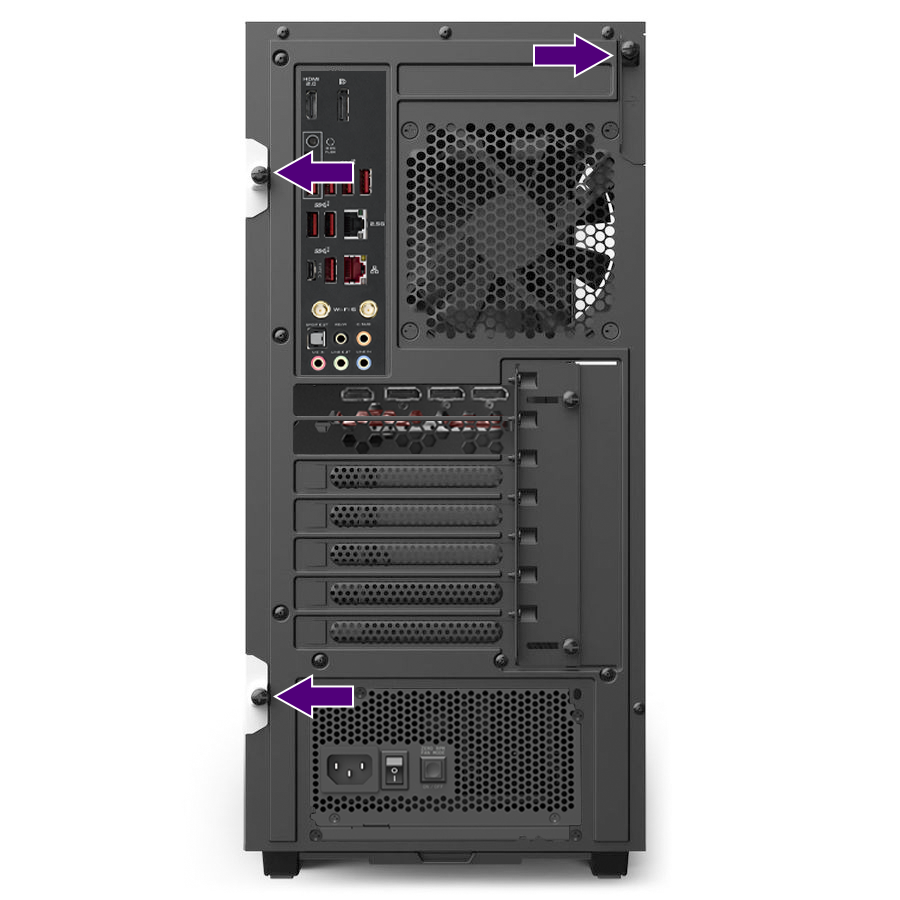

• En muchas cajas NZXT de la serie H, excluyendo la NZXT H1, tendrás que quitar un solo tornillo de sujeción que sostiene el cristal, así como cualquier tornillo de sujeción en el panel lateral metálico como se muestra a continuación.
• En la H710, hay un botón de liberación en la parte superior izquierda de la caja para soltar el panel lateral metálico.
• En la serie H7, ambos paneles laterales están sujetos por fricción y pueden retirarse utilizando las ranuras de agarre situadas en la parte trasera del PC.

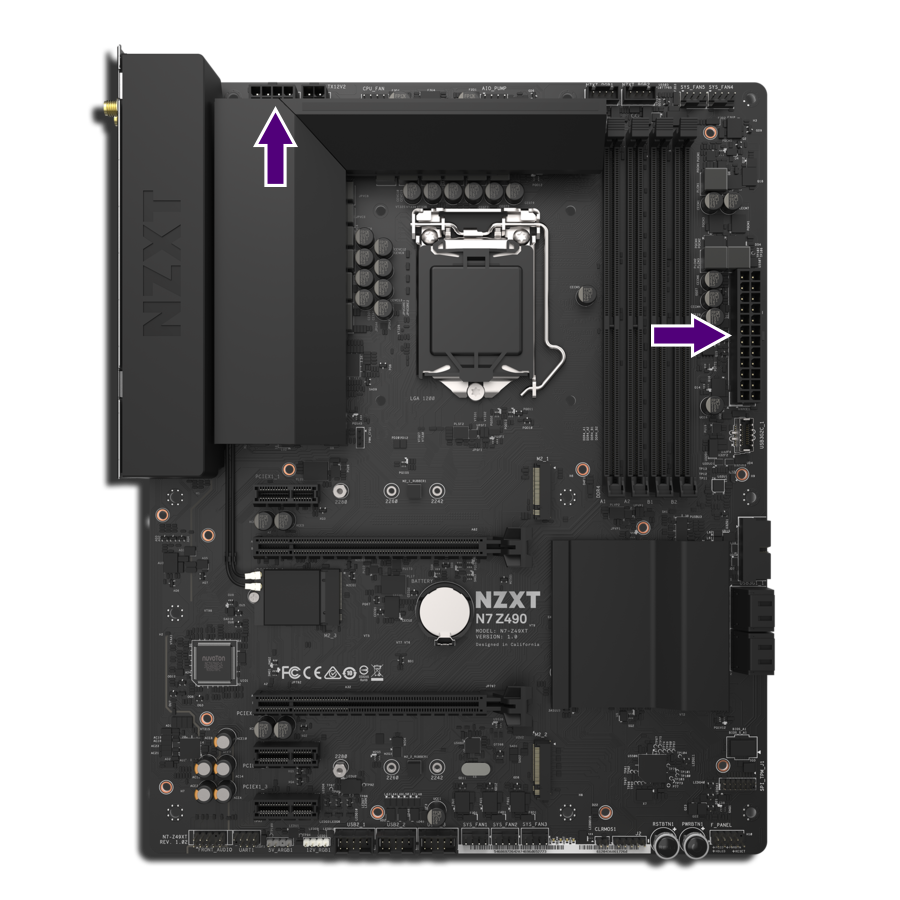

Una vez retirados estos paneles, primero tendrás que desconectar la fuente de alimentación de la placa base y la tarjeta gráfica. En la imagen de abajo puedes ver dónde se encuentran los conectores de la fuente de alimentación en tu placa base. Cada conector tiene una pestaña de sujeción que debes presionar para poder extraer el conector.

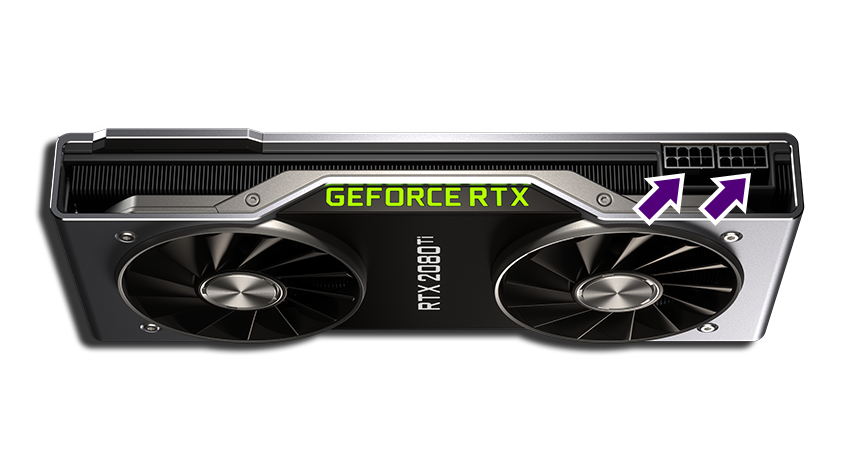

Tu tarjeta gráfica tendrá un conector similar al que se muestra en la foto siguiente, pero puede tener cables adicionales que también deberás desconectar. Al igual que antes, hay una pestaña de sujeción que deberás presionar para retirar el cable.

Fabricar un puente

Con la fuente de alimentación desconectada del sistema, ahora podemos fabricar el puente necesario para esta prueba. Algunas fuentes de alimentación pueden incluir un puente en la caja, pero si se ha perdido o no está disponible, puedes hacer uno fácilmente usando un clip o un trozo de alambre rígido como se ha mencionado antes.

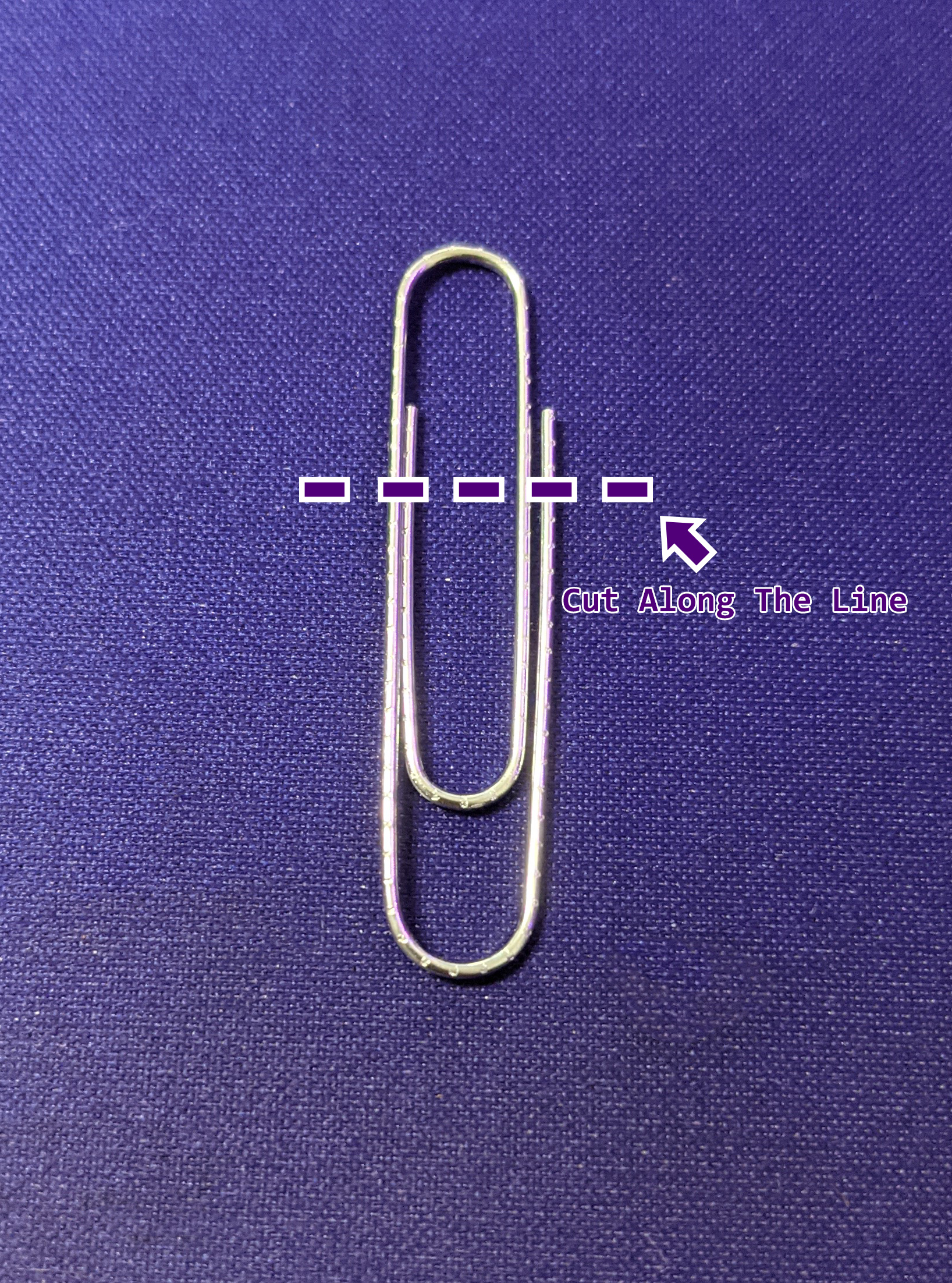

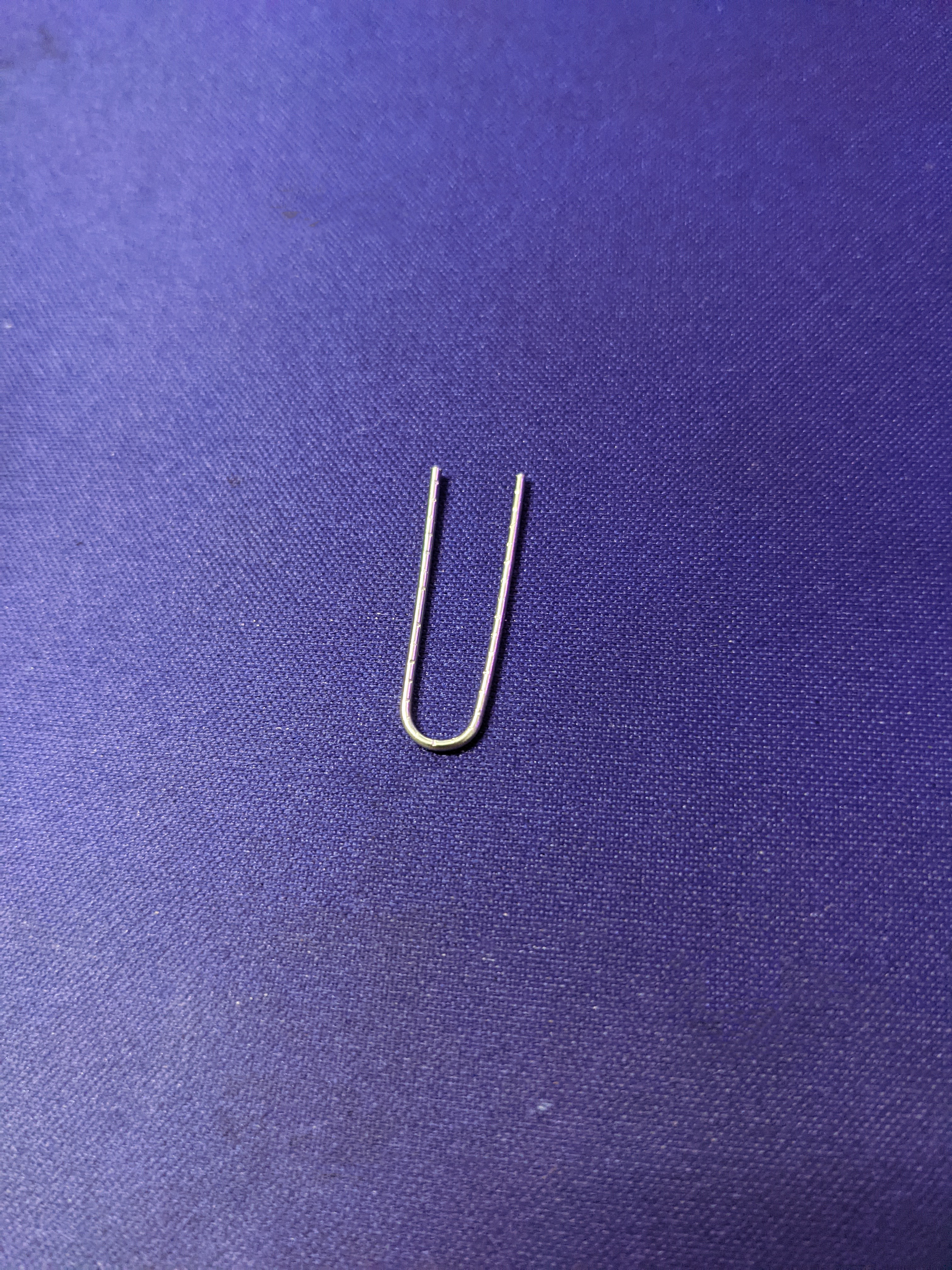

Para crear un puente usando un clip, corta la sección interior del clip con unas tijeras afiladas, cortaalambres o alicates de corte lateral. Así obtendrás un puente en forma de U como el que se muestra a continuación.

Si el clip tiene algún recubrimiento de goma, retíralo antes de continuar.

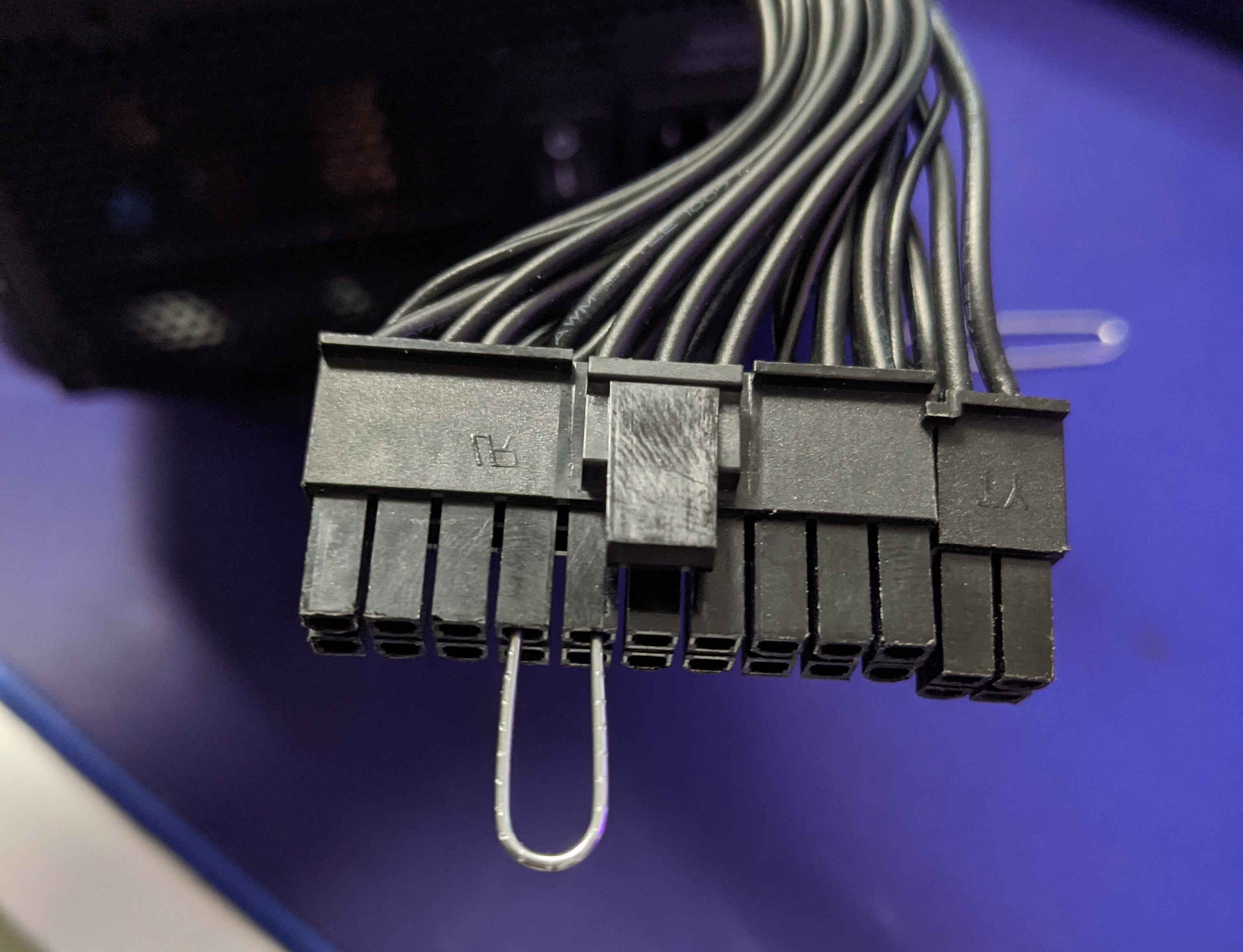

Con el puente en la mano, orienta el conector de forma que la pestaña de sujeción quede hacia arriba e inserta el puente en los pines 4 y 5 como se muestra a continuación.

Con el puente insertado, vuelve a conectar el cable de la fuente de alimentación a la fuente y asegúrate de que, si tu fuente de alimentación tiene un modo Zero RPM, esté desactivado. Esta función puede tener varios nombres y se controla mediante un interruptor junto al interruptor de encendido.

• Modo silencioso
• Modo Eco
• Modo Zero RPM

Para obtener instrucciones sobre cómo desactivar el modo Zero RPM, consulta el manual de usuario de tu fuente de alimentación.

Con la fuente conectada y cualquier modo Zero RPM desactivado, pon el interruptor de la fuente de alimentación en la posición I . Ahora puede que escuches el ventilador de la fuente girando, pero es mejor comprobar visualmente que el ventilador está girando. Si la fuente está instalada en una caja, puede que tengas que quitar un filtro de aire para ver claramente la fuente y su ventilador.

Si el ventilador de tu fuente de alimentación gira, es un fuerte indicativo de que la fuente está recibiendo energía y la señal de encendido, lo que ayuda a descartar la fuente de alimentación como posible causa del fallo.

Si el ventilador de tu fuente de alimentación no gira, indica que la fuente no está recibiendo energía o que no puede recibir la señal de encendido.

Una vez completada la prueba, apaga la fuente de alimentación y desconecta el cable de alimentación. Después, informa a tu agente de servicio de atención al cliente con los resultados para recibir más ayuda.
