Guía H210

Esta guía es específica para la caja H210 lanzada en 2019.  Este modelo de caja se puede identificar fácilmente comprobando el número de modelo en la parte trasera de la caja.

Nombre de la caja Número de modelo
H210 CA-H210B
H210i CA-H210i

Para esta guía, necesitarás lo siguiente:

  • Un destornillador Philips #1
  • Un módulo superior de E/S de repuesto para H210 (también conocido como módulo USB)
  • (Recomendado) Una bandeja magnética para piezas u organizador

Preparando la caja

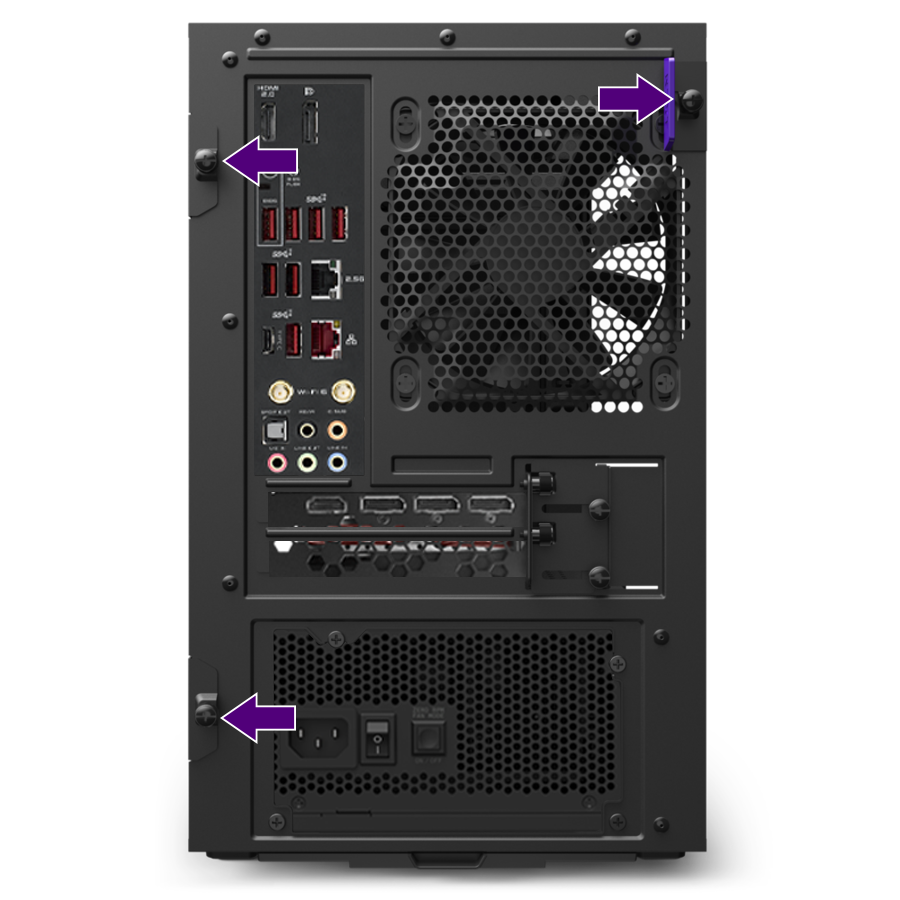

Para reemplazar el módulo superior de E/S, comienza retirando el panel lateral de vidrio templado y el panel lateral metálico aflojando los tornillos en la parte trasera de la caja como se muestra a continuación.  Estos son tornillos cautivos que permanecerán con el panel.  No intentes quitar los tornillos.

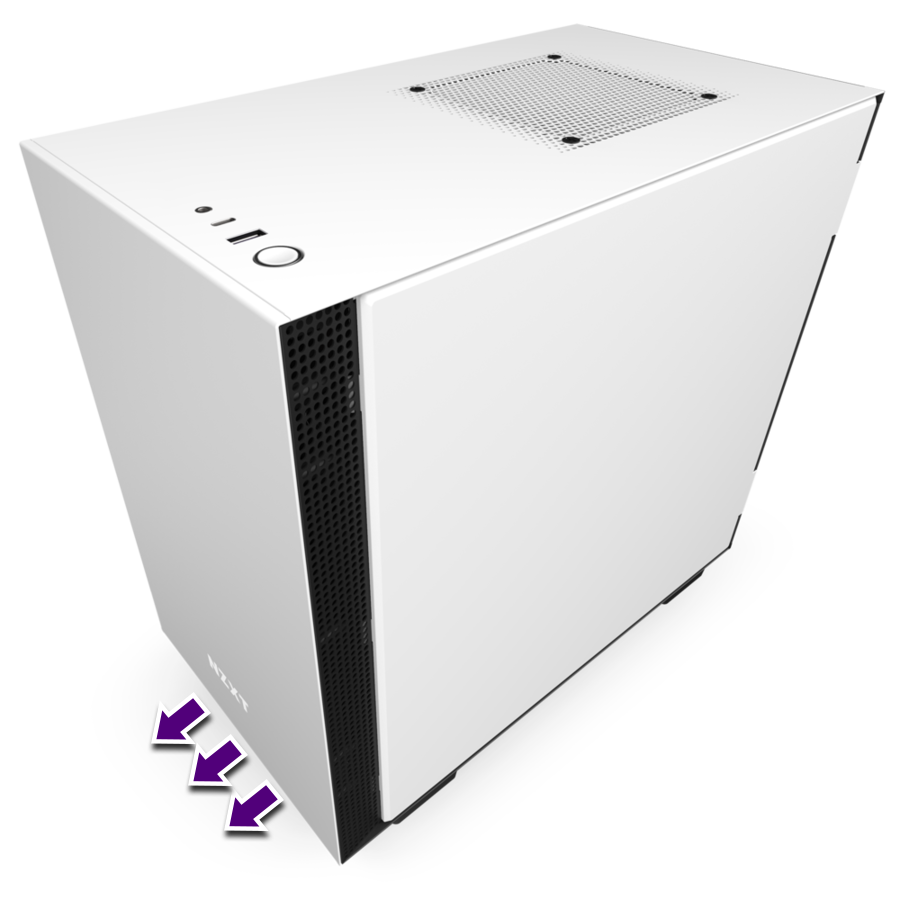

Una vez que los tornillos estén flojos, retira los paneles y déjalos a un lado.  Para retirar el panel frontal metálico, sujeta el panel desde la parte inferior del borde inferior y tira firmemente hacia afuera.  El panel es un ajuste por fricción y debería desprenderse con algo de fuerza.

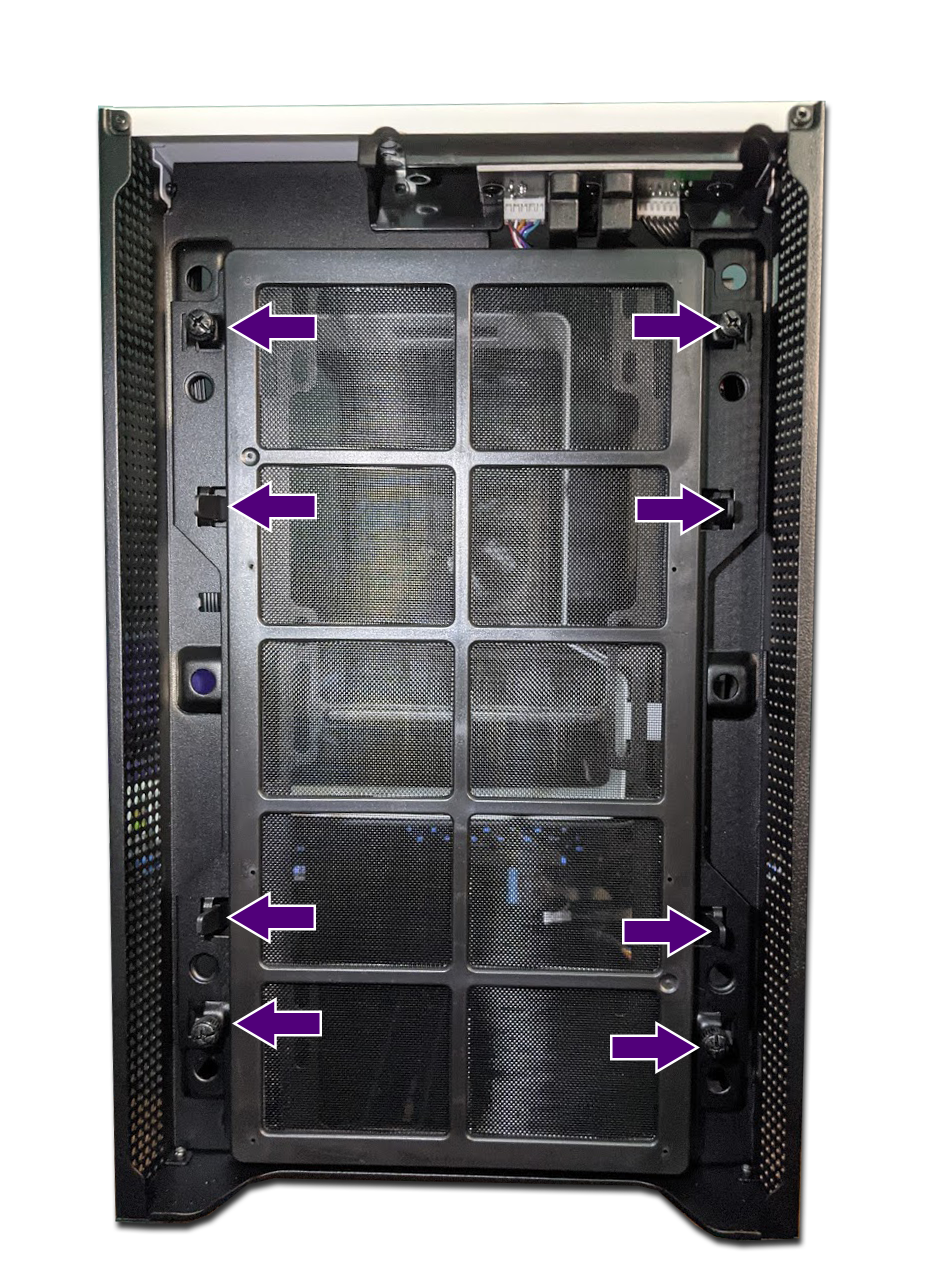

Después de retirar el panel frontal metálico, necesitaremos quitar el filtro de aire frontal y el soporte del radiador frontal para tener acceso completo al módulo.  El filtro de aire frontal está sujeto con clips de plástico mientras que el soporte se fija con tornillos de mariposa cautivos.

  • Si estás usando un radiador montado en el frontal, se recomienda desenroscar el radiador del soporte antes de retirar el soporte para evitar dañar los tubos de conexión.
  • Si estás usando ventiladores montados en el frontal, es seguro retirar el soporte sin quitar los ventiladores.

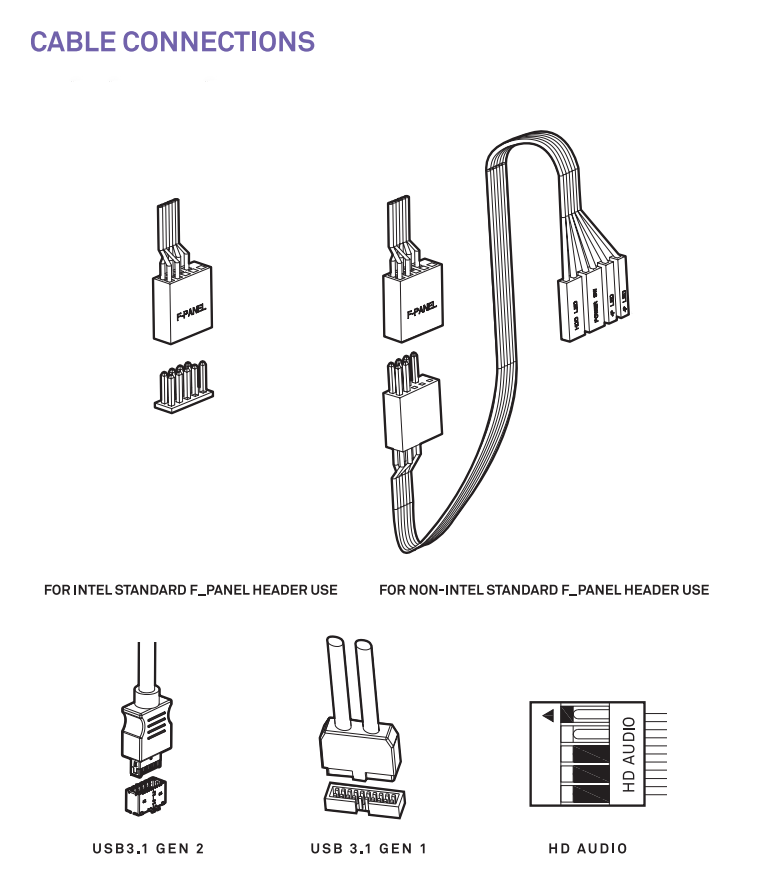

Con el filtro de aire frontal y el soporte del radiador frontal retirados, ahora tendremos acceso completo al módulo de E/S frontal.  En este paso se recomienda desconectar el módulo de E/S frontal antes de retirar el módulo de la caja.  Todas las cajas de la serie H210 usarán las siguientes conexiones:

  • F_PANEL
  • HD_AUDIO
  • USB 3.1 Gen 1 Interno (conector de 19 pines)
  • USB 3.1 Gen 2 Interno (Tipo-E reversible)


Retirando el módulo USB del panel frontal

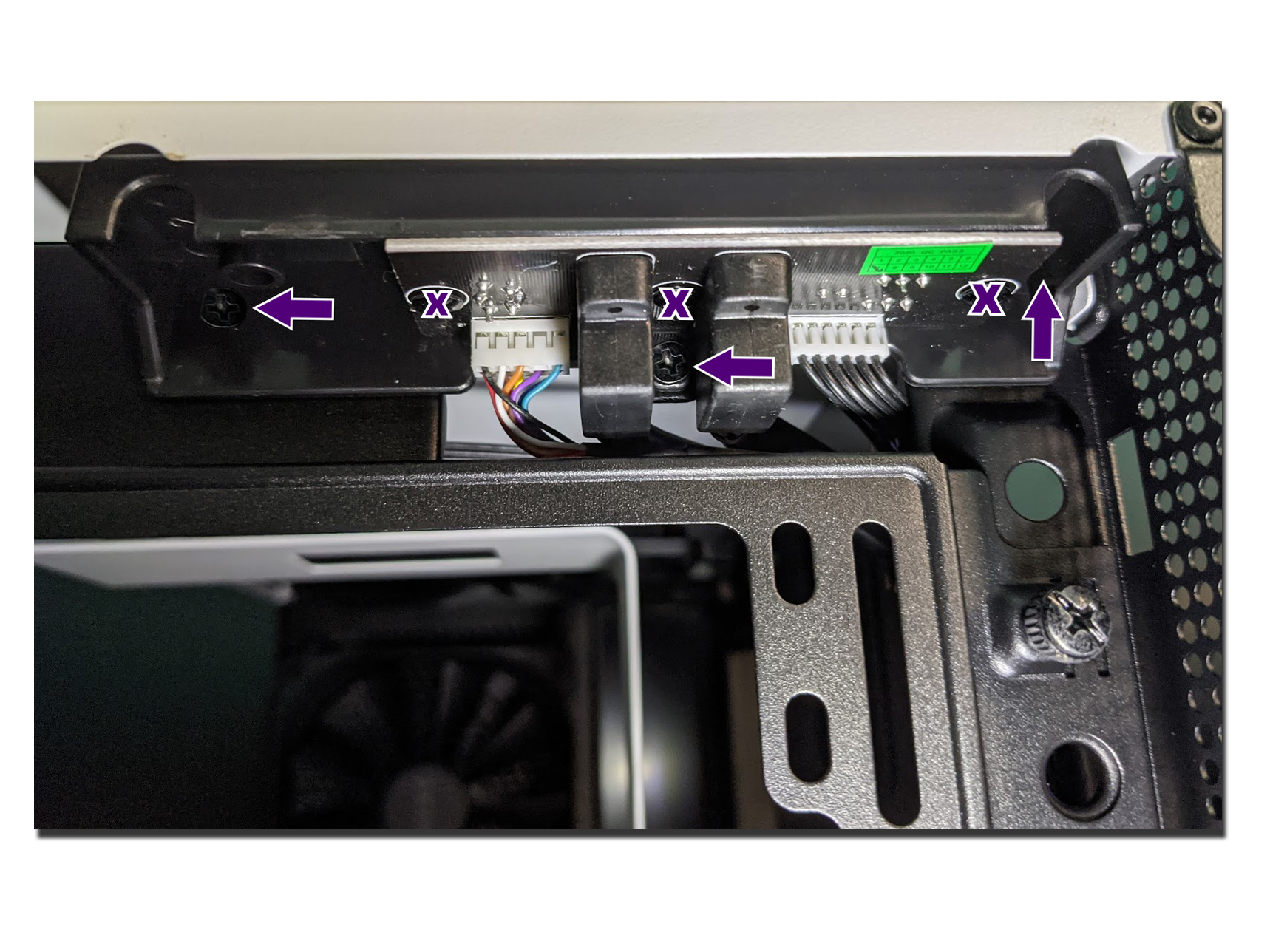

El módulo de E/S del panel frontal estará ubicado en la esquina superior derecha de la caja como se muestra a continuación.  Para retirar el módulo, quita los tres tornillos marcados con flechas abajo.  No retires los tres tornillos marcados con una X.Screws.png

Para instalar el módulo de repuesto, sigue las instrucciones anteriores en orden inverso.
