Wir sind darauf aufmerksam geworden, dass aufgrund eines Montagefehlers bei einigen unserer neueren H1 V2-Gehäuse einige Geräte, die vor Mai 2022 gekauft wurden, möglicherweise mit dem mitgelieferten AIO-Lüfter in der falschen Ausrichtung geliefert wurden, bei der der Lüfter als Ansaugung statt als Abluftinstalliert ist. Dieser Montagefehler kann zu einem leichten Abfall der thermischen Leistung führen, kann aber leicht korrigiert werden, ohne dass ein Austausch erforderlich ist.
In diesem Artikel erfährst du, wie du den Ventilator wieder in die vorgesehene Position bringen kannst. Dazu brauchst du Folgendes:
- A Phillips #1 (PH1) Schraubenzieher
- Eine ebene, statikfreie Arbeitsfläche
Abnehmen der Seitenteile und der Abdeckung des H1 V2

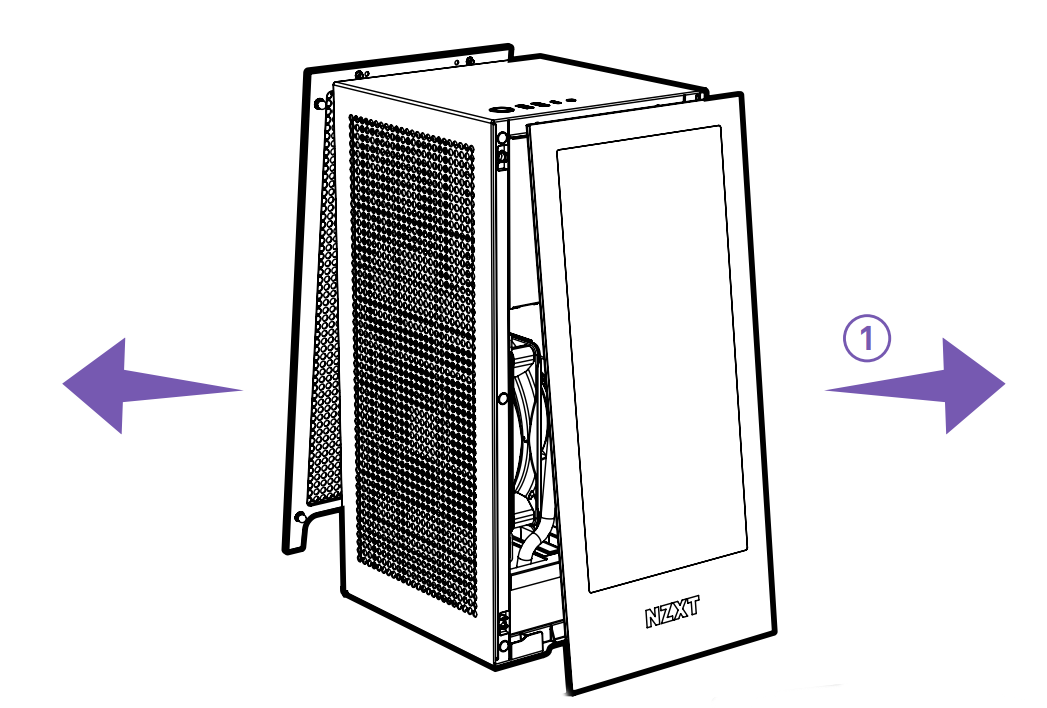

Stelle das H1 V2-Gehäuse aufrecht hin, damit du die Glasfront und die belüftete Rückwand sicher entfernen kannst. Diese können entfernt werden, indem du die Platte an der Unterseite des Gehäuses anfasst und sie nach außen ziehst. Die Gehäuseteile sind mit Kugelgelenken kraftschlüssig verbunden, die sich mit einem leichten Zug lösen, wie in der Abbildung unten gezeigt.

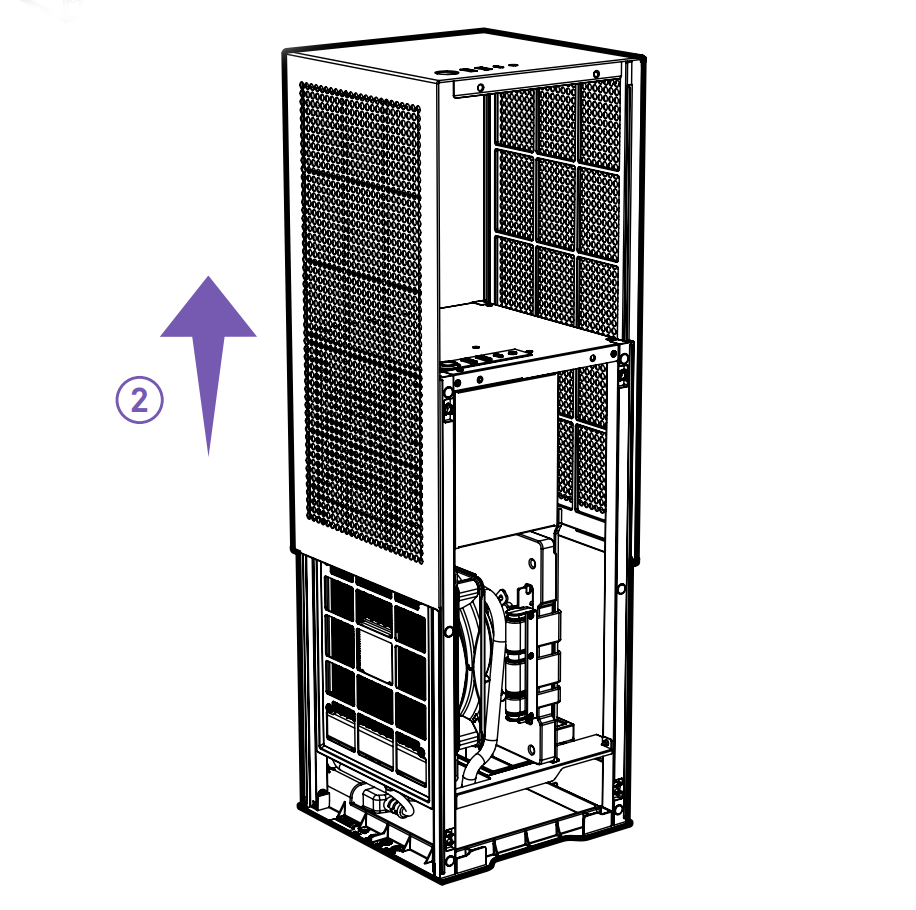

Von hier aus sollte die obere Abdeckung nun entriegelt werden und lässt sich leicht nach oben schieben, um das Gehäuse freizulegen.
Zugriff auf den AIO-Lüfter

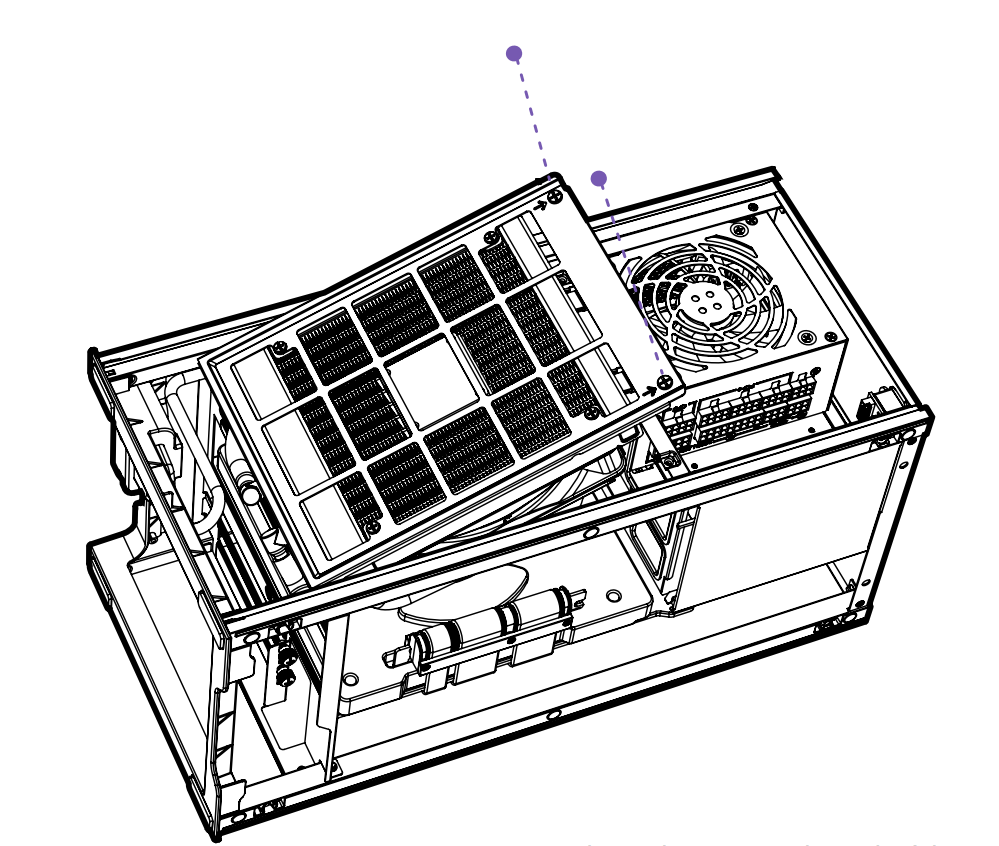

Wenn du die Gehäuseteile deines H1 V2 entfernt hast, solltest du jetzt leichten Zugang zur AIO-Halterung haben. Lege das H1 V2-Gehäuse auf die Seite, so dass die AIO-Pumpe/der Radiator nach oben zeigt, und suche dann die beiden mit Pfeilen markierten Schrauben an der AIO-Montagehalterung, wie in der Abbildung unten gezeigt.
Löse die beiden Schrauben mit deinem Schraubenzieher, bis sich die AIO-Halterung frei aufklappen lässt und der AIO-Lüfter zum Vorschein kommt.
Wenn dein Lüfter mit der Abbildung unten übereinstimmt und die offene Seite des Lüfters mit dem grauen NZXT-Logoaufkleber sichtbar ist, handelt es sich um einen falsch installierten Lüfter, der neu ausgerichtet werden muss.Wenn dein Ventilator nicht mit der Abbildung unten übereinstimmt, überspringe bitte diesen Schritt.

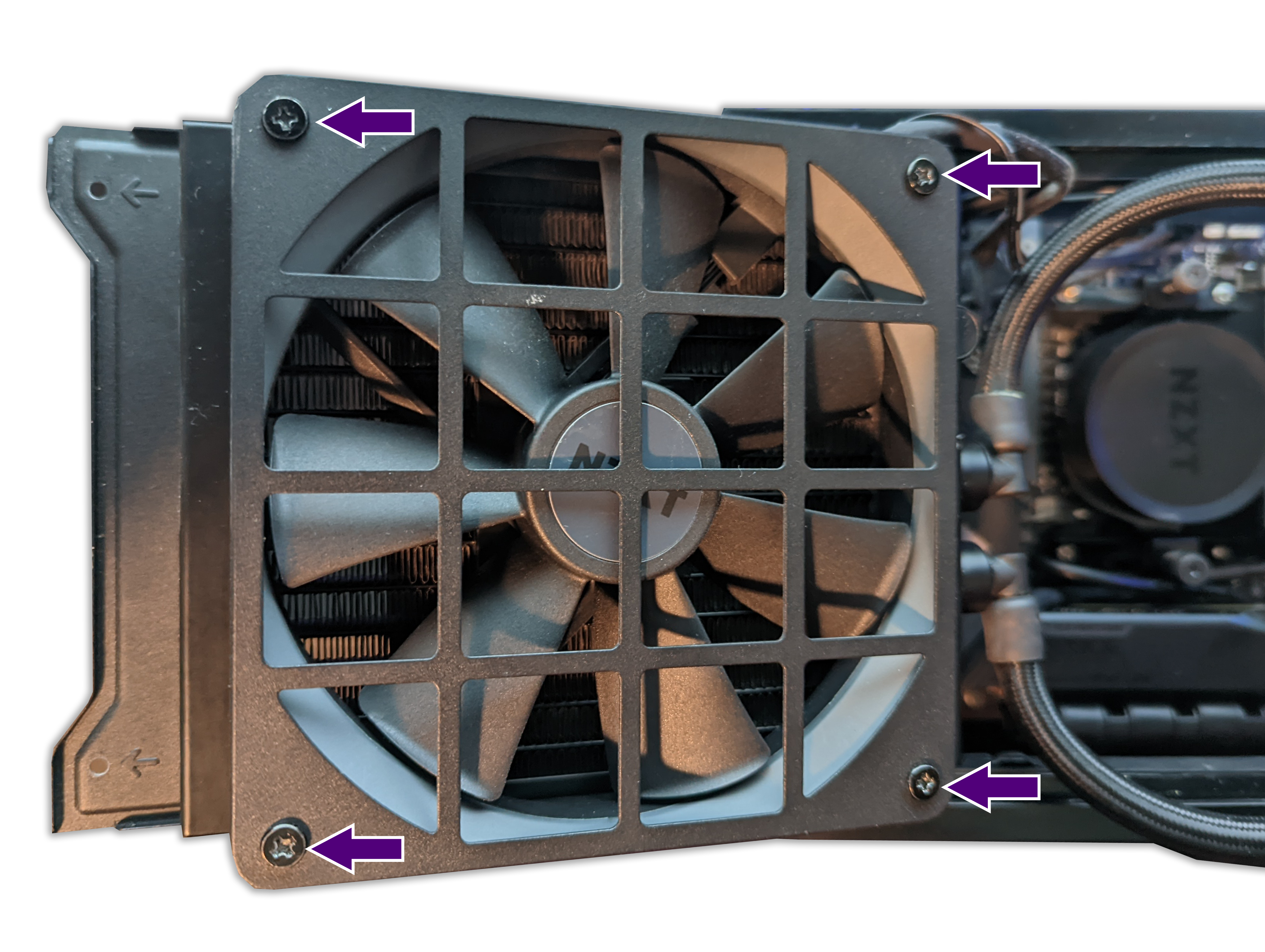

So kannst du die AIO-Zugangsluke aufklappen, um den Lüfter auf der anderen Seite des Kühlers freizulegen. Du siehst den AIO-Lüfter mit dem grauen NZXT-Logo nach oben zeigen, was bedeutet, dass sich der Lüfter in der Abluftposition befindet. Um dies zu beheben, entferne die vier Schrauben, mit denen der Lüfter am Kühler befestigt ist, wie unten gezeigt.
Um den Lüfter neu auszurichten, entferne die vier oben markierten Schrauben, um den Lüfter und die Schutzabdeckung zu entfernen. Achte auf die Kabel, die vom Lüfter kommen, und versuche, den Lüfter so umzudrehen, dass der graue NZXT-Logoaufkleber am Kühler anliegt und der weiße NZXT-Logoaufkleber dir zugewandt ist.

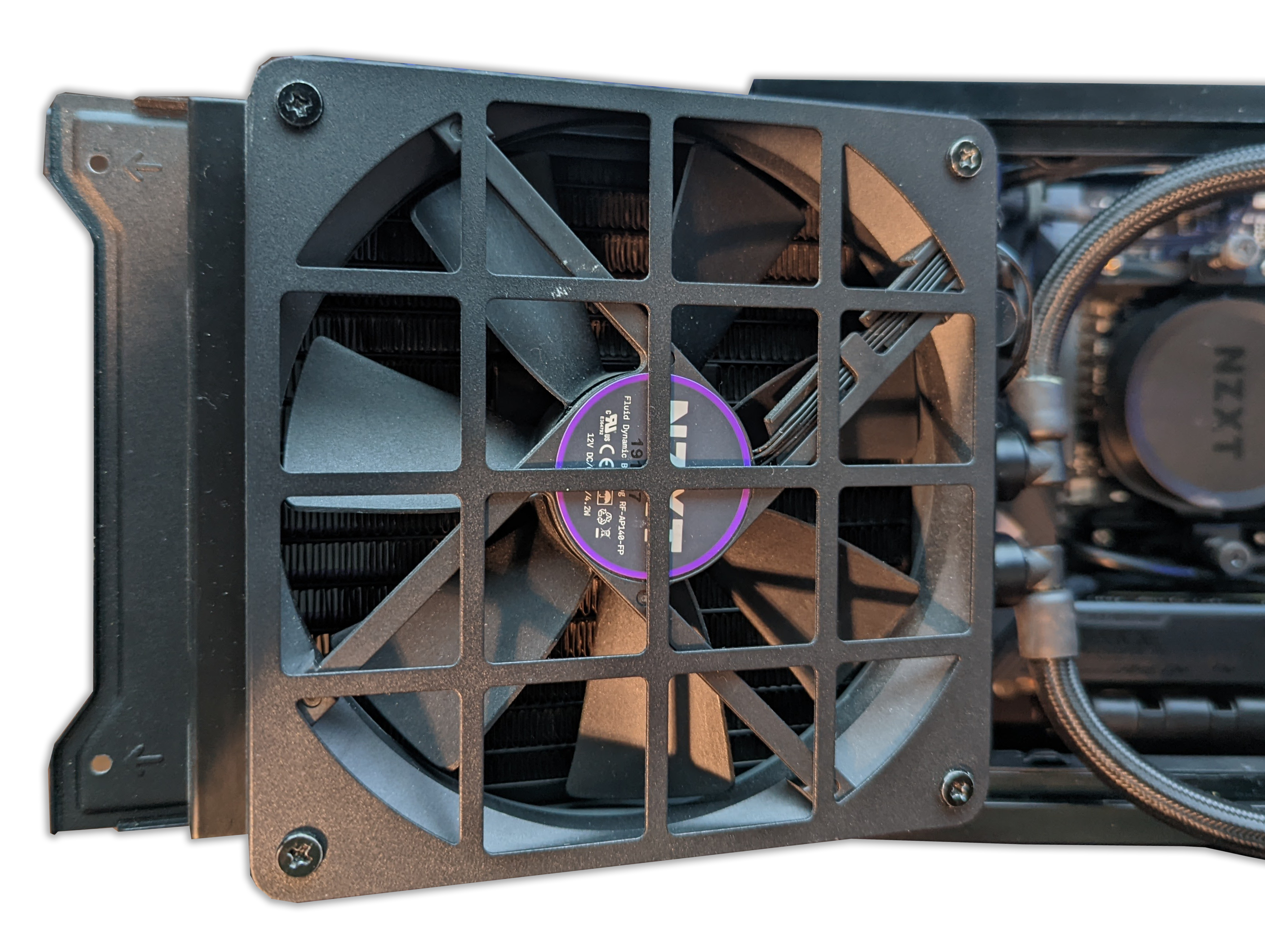

Bringe nun die Schutzabdeckung wieder über dem Lüfter an (siehe unten) und befestige sie mit den mitgelieferten Schrauben am Kühler.
Wiederzusammenbau des H1 V2
Nachdem du den Lüfter neu ausgerichtet hast, kannst du das Gehäuse schließen, indem du mit der AIO-Halterung beginnst. Achte beim Schließen des Gehäuses auf die Schläuche, die vom Kühler zum Motherboard führen.Wenn du Schwierigkeiten hast, den Fall abzuschließen, versuche bitte nicht den Fall mit Gewalt abzuschließen. Es wird empfohlen, das Gehäuse wieder zu öffnen und die Rohre manuell so einzustellen, dass sie die Hardware im PC nicht beschädigen.
Eine Beschädigung der Rohre durch gewaltsames Schließen des Gehäuses kann zu Undichtigkeiten und/oder dauerhaften Schäden am H1 V2 oder deinen Komponenten führen.
Wenn die AIO-Montagehalterung geschlossen ist, schiebst du die obere Platte mit Hilfe der Führungsschienen wieder auf das Gehäuse und befestigst dann die vordere und hintere Platte, indem du die Kugelgelenke der Platte mit den Buchsen des Gehäuses ausrichtest und fest andrückst.
Wenn du das System in Betrieb nimmst, solltest du einen leichten Anstieg der Wärmeleistung deines Gehäuses und damit auch eine Verringerung der Lüftergeräusche feststellen.
Hast du Fragen, die in diesem Leitfaden nicht behandelt werden, oder brauchst du weitere Unterstützung?Bitte melde dich bei unserem Kundensupport Team und einer unserer freundlichen Supportmitarbeiter wird dir helfen.
