Der Anschlussprozess für NZXT RGB-Lüfter in Ihrem PC variiert je nach Modell der Lüfter sowie anderer Hardware im PC. Die meisten NZXT-Lüfter erfordern einen zusätzlichen RGB-Controller zum Anschluss, es gibt jedoch einige Ausnahmen, wie die Performance Fan-Serie und die Case Version-Lüfter, die mit einigen RGB-Gehäusen geliefert werden.

Benötigen meine Lüfter einen NZXT RGB-Controller?

Dies hängt vom verwendeten Lüftermodell und davon ab, wie es gekauft wurde. Eine grundlegende Übersicht finden Sie unten:

Case Version-Lüfter enthalten entweder einen integrierten 4-poligen NZXT RGB-Anschluss mit einem 3-poligen 5V ARGB-Anschluss oder können einen Adapter oder vorinstallierten Controller enthalten. Für weitere Informationen konsultieren Sie bitte das Benutzerhandbuch Ihres Gehäuses.

Mein Lüfter ist nicht aufgeführt, was soll ich tun?

Ältere Lüfter wie die Aer RGB-Serie können denselben 4-poligen NZXT RGB-Anschluss verwenden oder einen eigenen Verbindungstyp haben. Für weitere Informationen konsultieren Sie bitte das Benutzerhandbuch Ihres Lüfters.

Der Kraken Core ist einzigartig, da er nicht mit irgendeinem NZXT RGB-Controller kompatibel ist und stattdessen auf 5V Addressable RGB angewiesen ist. Für weitere Informationen siehe die Anleitung hier:

• Installation des Kraken Core – Anschluss von Radiator und Lüfter

Anschluss von NZXT 8-poligen Lüftern

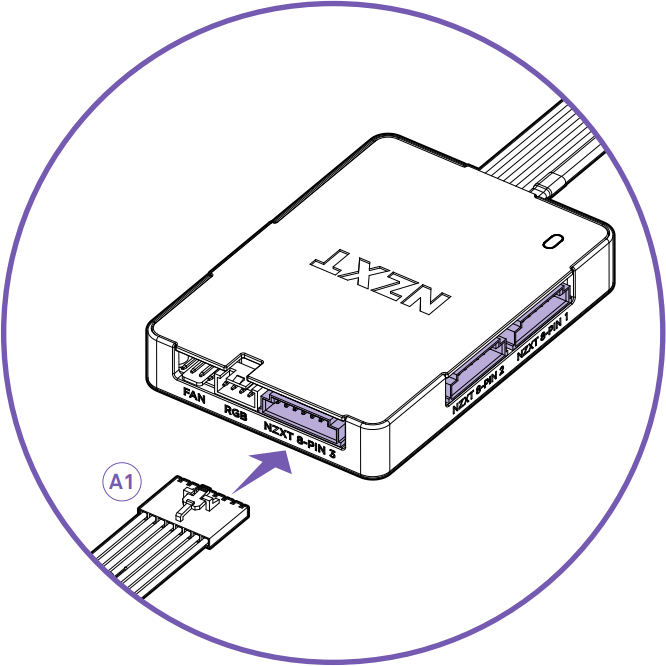

Der 8-polige NZXT PWM + RGB-Anschluss wurde eingeführt, um den Lüfterinstallationsprozess zu vereinfachen. Er verfügt über einen kodierten Anschluss, der direkt an Controller wie den NZXT Control Hub oder andere kompatible Produkte angeschlossen wird. Um einen 8-poligen Lüfter anzuschließen, richten Sie den Anschluss an einem 8-poligen Port aus und stecken ihn ein, bis Sie ein Klicken spüren. Zum Trennen drücken Sie die Klammer, um das Kabel zu entriegeln, und ziehen es heraus.

Der 8-polige Anschluss ermöglicht es einem Controller, den angeschlossenen Lüfter zu identifizieren und Informationen wie die Anzahl der LEDs und kompatible Animationen abzurufen. Eine Liste der Produkte mit 8-poligem Anschluss finden Sie unten:

Wenn Sie kein 8-polig kompatibles Produkt besitzen und einen neuen Einzel-Lüfter gekauft haben, ist kein Lüftercontroller erforderlich. 8-polige Lüfter wie die Single-frame RGB Core und Single-frame Performance Fan-Serien enthalten im Lieferumfang einen zusätzlichen Adapter, der den 8-poligen Anschluss auf folgende Anschlüsse aufteilt:

• 4-poliger PWM-Lüfter
• 4-poliger NZXT RGB
  • Enthält 3-poligen 5V Addressable RGB (ARGB)-Anschluss

Weitere Informationen zur Verwendung dieser Adapter finden Sie im Abschnitt zum Anschluss von 4-poligen NZXT RGB-Lüftern.

Anschluss von 4-poligen NZXT RGB-Lüftern

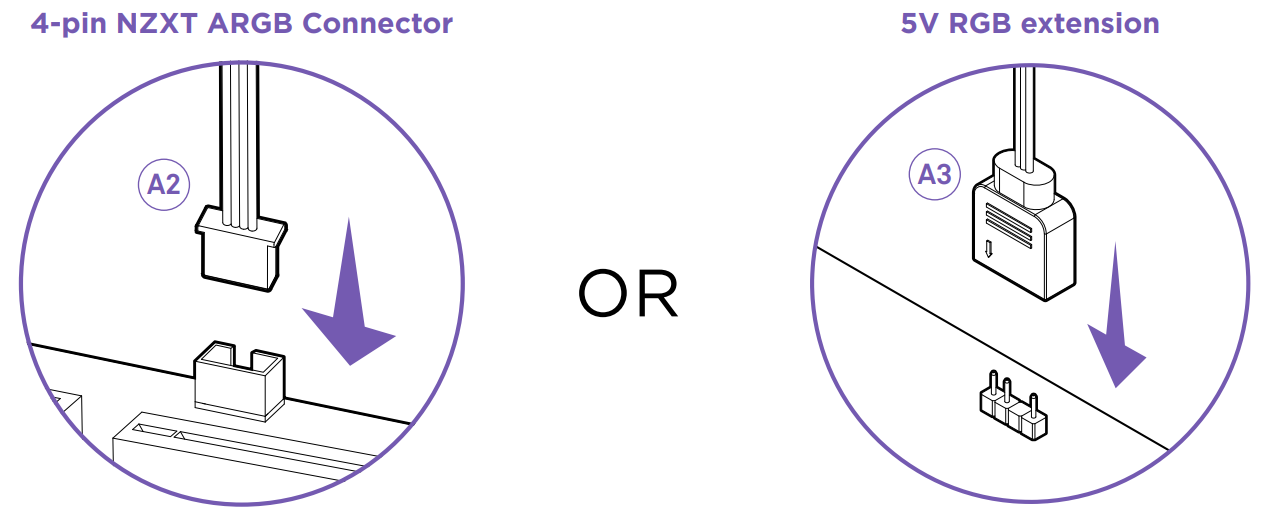

Der 4-polige NZXT RGB-Anschluss ist ein spezieller Anschluss für NZXT RGB-Geräte basierend auf 5V Addressable RGB mit einem zusätzlichen Synchronisationspin zur Identifizierung von RGB-Produkten wie Lüftern, Lichtleisten usw. Dies ermöglicht einem NZXT-Controller, das genaue Lüftermodell zu erkennen und Daten wie die Anzahl der vorhandenen LEDs und kompatible Lichteffekte abzurufen.

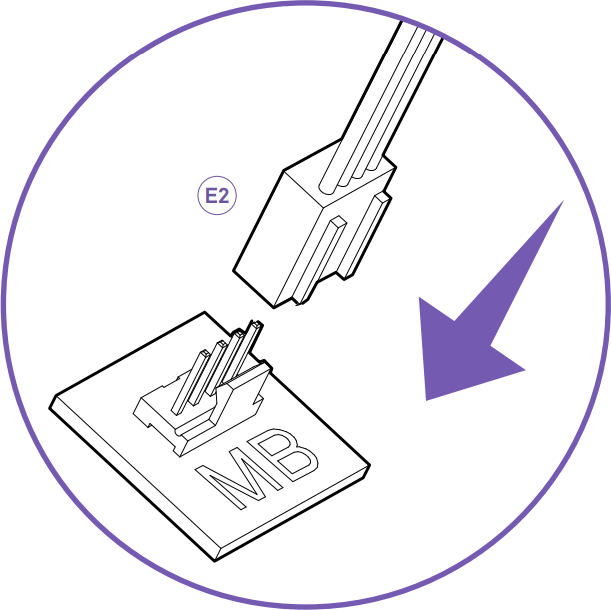

4-polige PWM-Lüfter können an einen 4-poligen Lüfteranschluss auf dem Motherboard oder an einen kompatiblen Controller angeschlossen werden.

Schließen Sie nicht gleichzeitig NZXT RGB und 5V ARGB an, da dies zu schweren Schäden an den Lüftern und/oder Ihrem Motherboard/Controller führen kann. Verwenden Sie beim Anschluss der RGB-Verbindung ausschließlich 4-poligen NZXT RGB- oder 3-poligen 5V ARGB-Anschluss.

Anschluss von NZXT-Gehäuselüftern

Wenn Sie ein NZXT-Gehäuse mit vorinstallierten Lüftern gekauft haben, hängt die genaue Art des Anschlusses von dem Modell ab. Die meisten NZXT-Gehäuselüfter sind Case Version-Lüfter, die folgende Anschlüsse aufweisen:

• 4-poliger PWM-Lüfter
• 4-poliger NZXT RGB
  • Enthält 3-poligen 5V Addressable RGB (ARGB)-Anschluss

Andere Gehäuse enthalten stattdessen einen vorinstallierten NZXT RGB-zu-5V ARGB-Adapter, wie z. B. das H6 Flow RGB. Diese werden direkt an einen 5V ARGB-Anschluss angeschlossen oder können durch Entfernen des Adapters an einen Controller angeschlossen werden.

Einige Modelle können andere Lüfter enthalten, wie den F420 RGB Core, der mit dem H9 Flow RGB (CM-H92FX-R1 & CM-H92FX-R2) mit vorinstalliertem Adapter geliefert wird, oder einen vorinstallierten RGB-Controller enthalten, wie das H9 Flow RGB+ (CM-H92FX-P1 & CM-H92FX-P2).

Für weitere Informationen zu Lüftern mit vorinstalliertem Adapter siehe den Abschnitt zum Anschluss von 4-poligen NZXT RGB-Lüftern.
