Um die CMOS-Batterie auf Ihrem N7 Z590 Motherboard neu einzusetzen oder zu ersetzen, müssen Sie die Metallabdeckung entfernen, um Zugang zum Batteriesockel zu erhalten.  Es wird empfohlen, das Motherboard vollständig aus dem PC zu entfernen, bevor Sie fortfahren, da der Zugang zu den Abdeckungen dadurch wesentlich erleichtert wird.

Für diese Anleitung benötigen Sie folgende Werkzeuge:

• Einen Philips #1 Schraubendreher (zum Entfernen des Motherboards)
• Ein Spudger- oder Hebelwerkzeug.  Nylon/Kunststoff wird empfohlen.

Vorbereitung des Motherboards

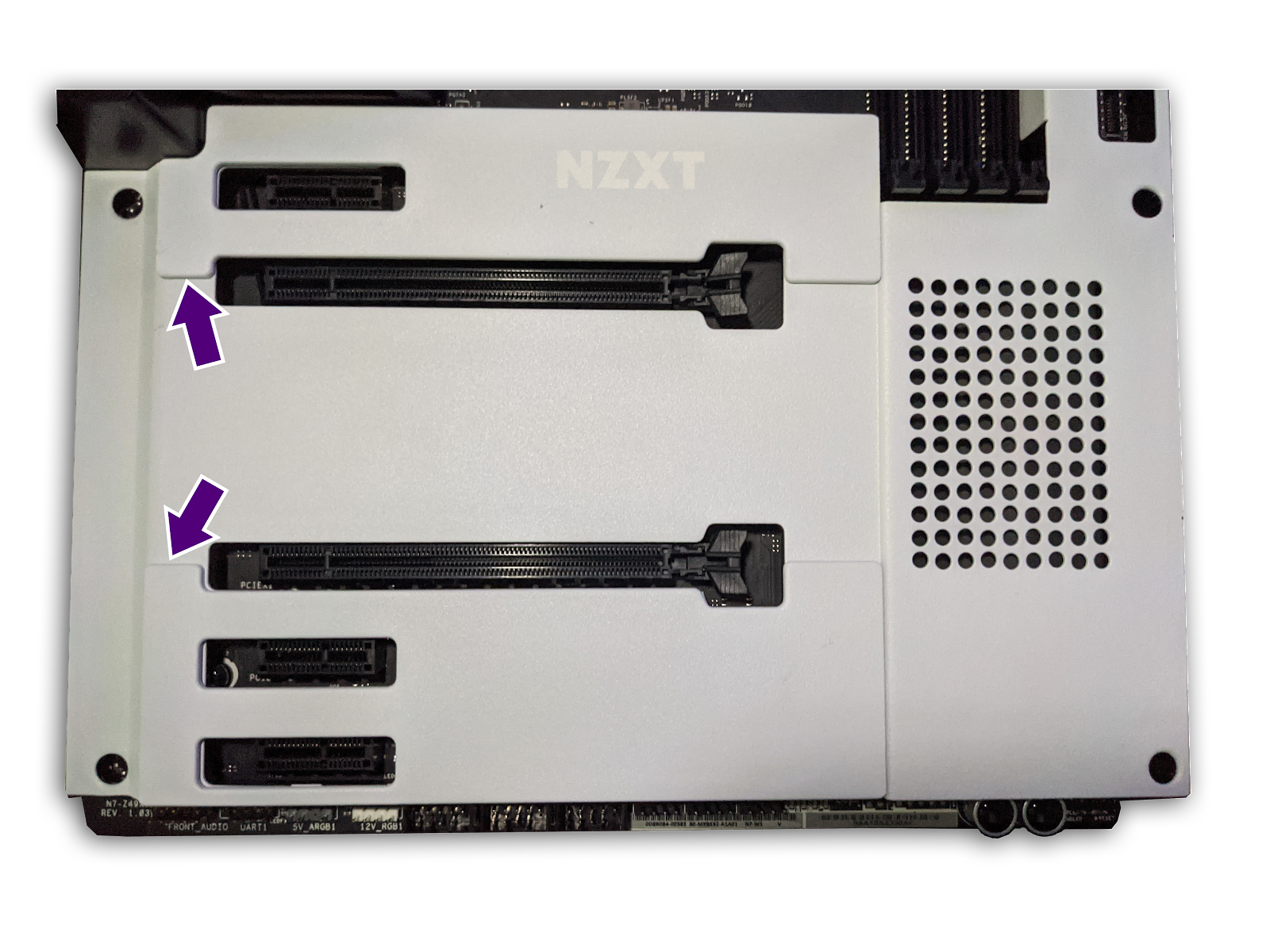

Bevor Sie die Metallabdeckung entfernen, müssen Sie die beiden M.2-Abdeckungen wie unten beschrieben entfernen:

Entfernen der Metallplatte

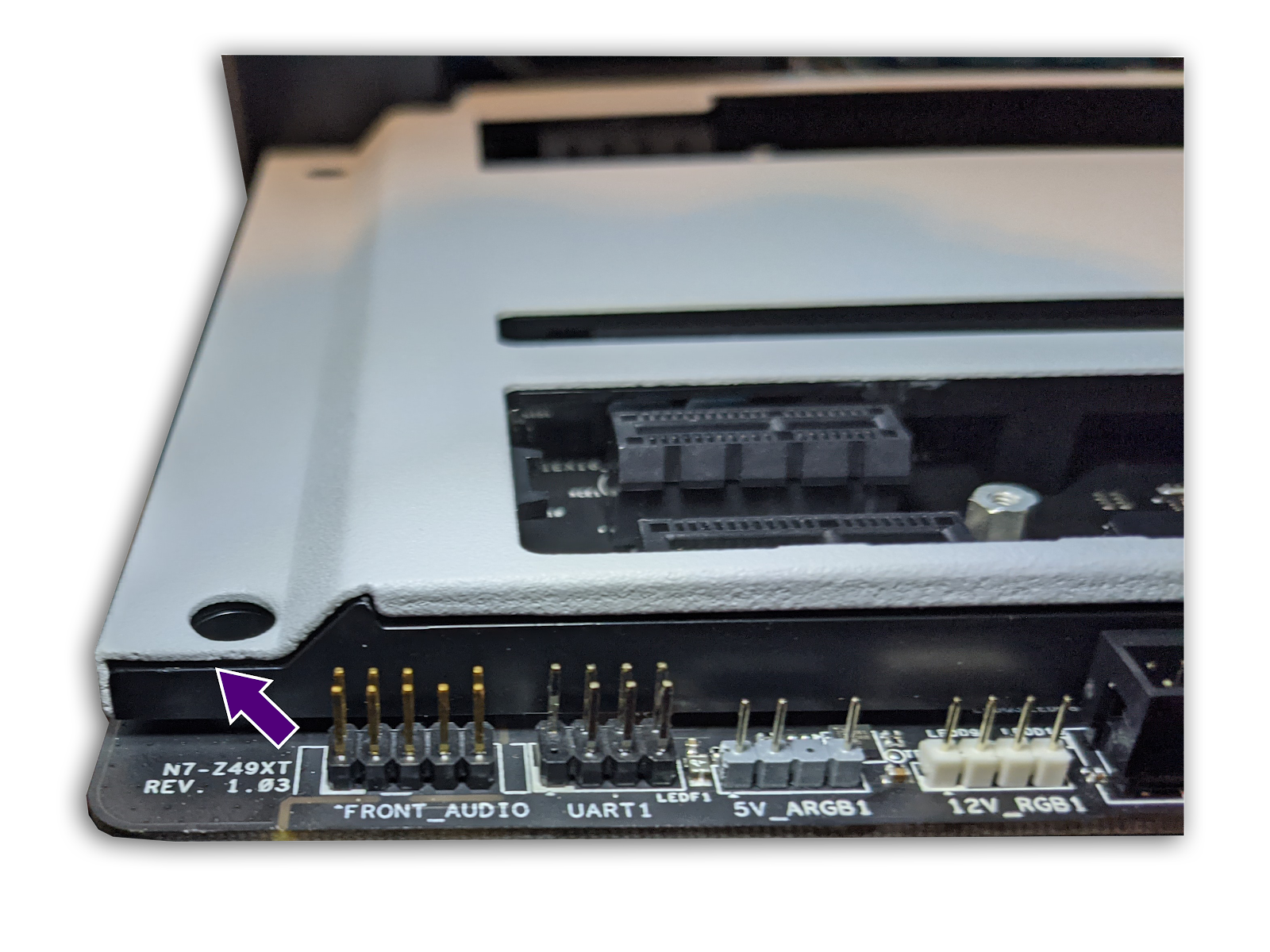

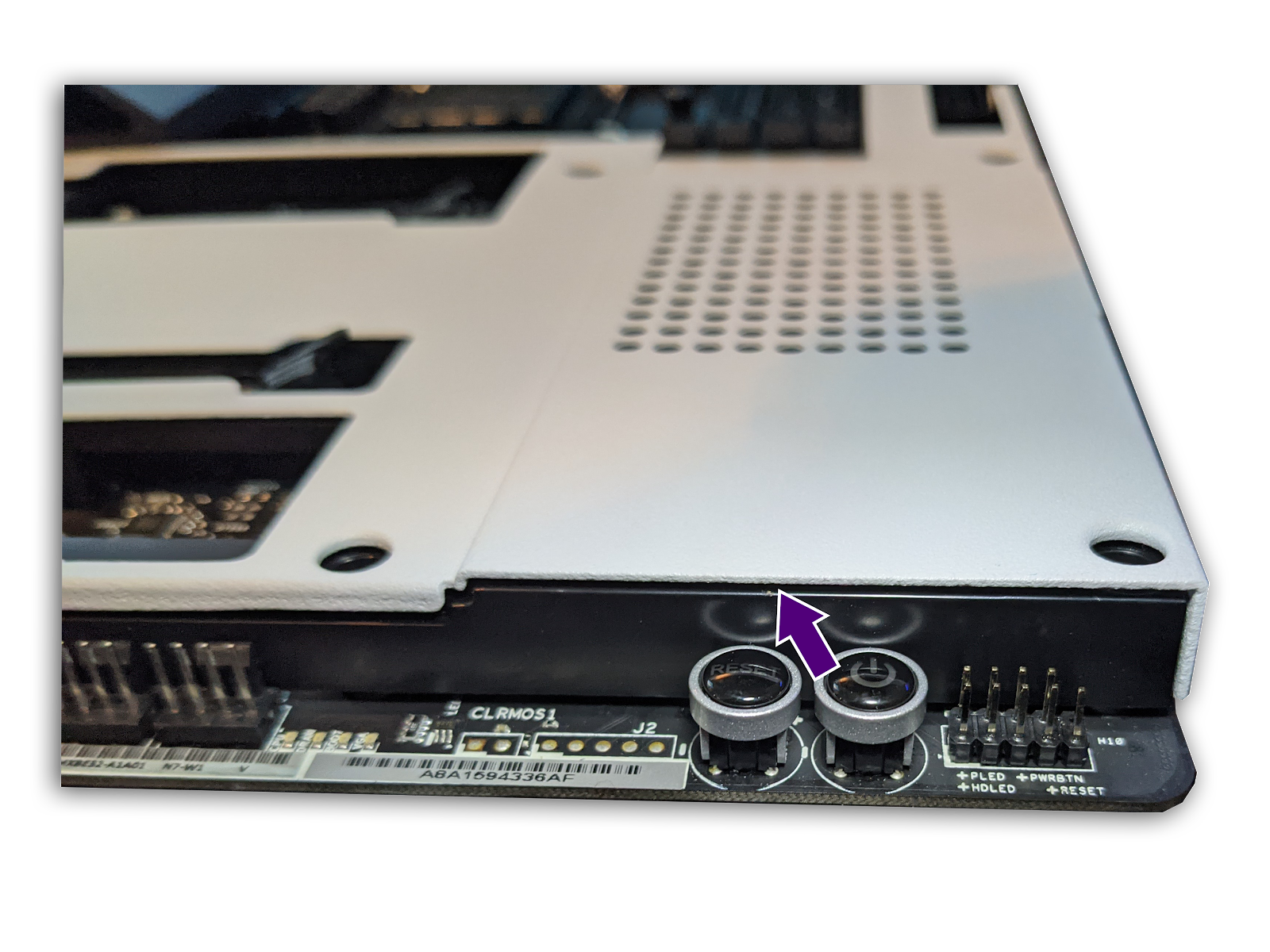

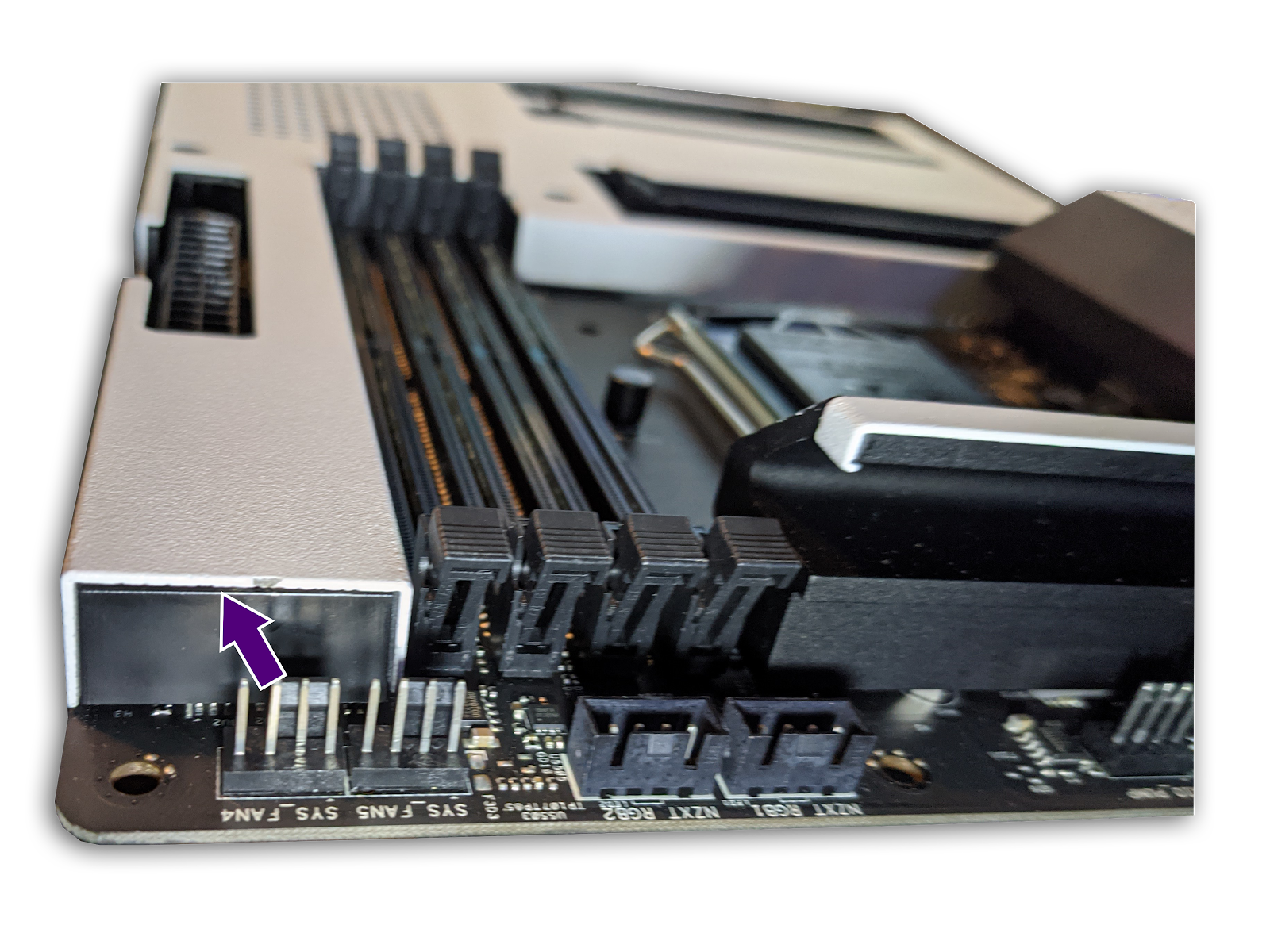

Nachdem die M.2-Abdeckungen entfernt wurden, verwenden Sie Ihr Hebelwerkzeug, um die Metallplatte an der oberen rechten Ecke des Motherboards anzuheben, gefolgt von der unteren rechten und unteren linken Ecke, wie in den untenstehenden Bildern gezeigt:

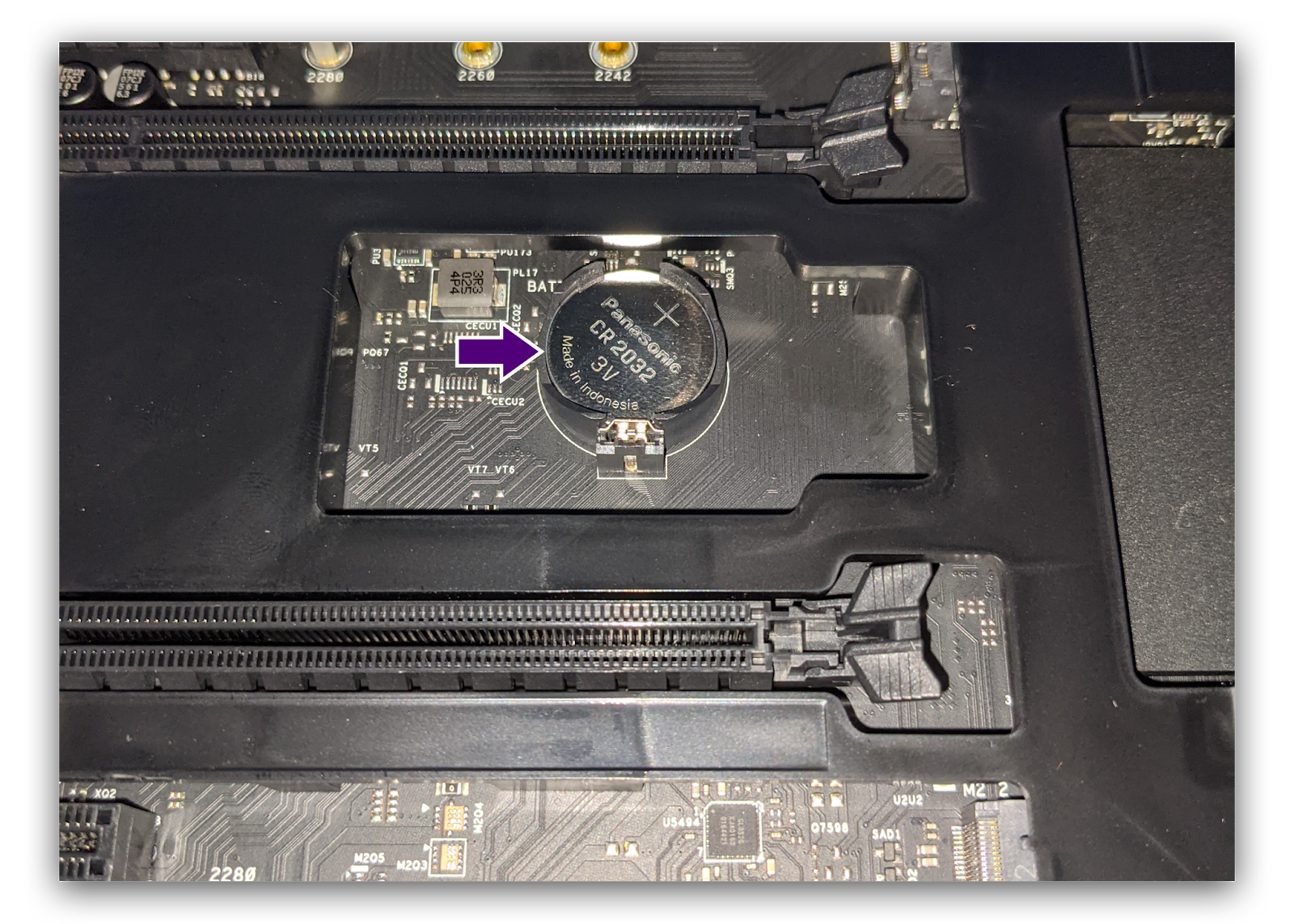

Nachdem die Metallplatte entfernt wurde, ist der CMOS-Batteriesockel in der Mitte des Boards freigelegt.

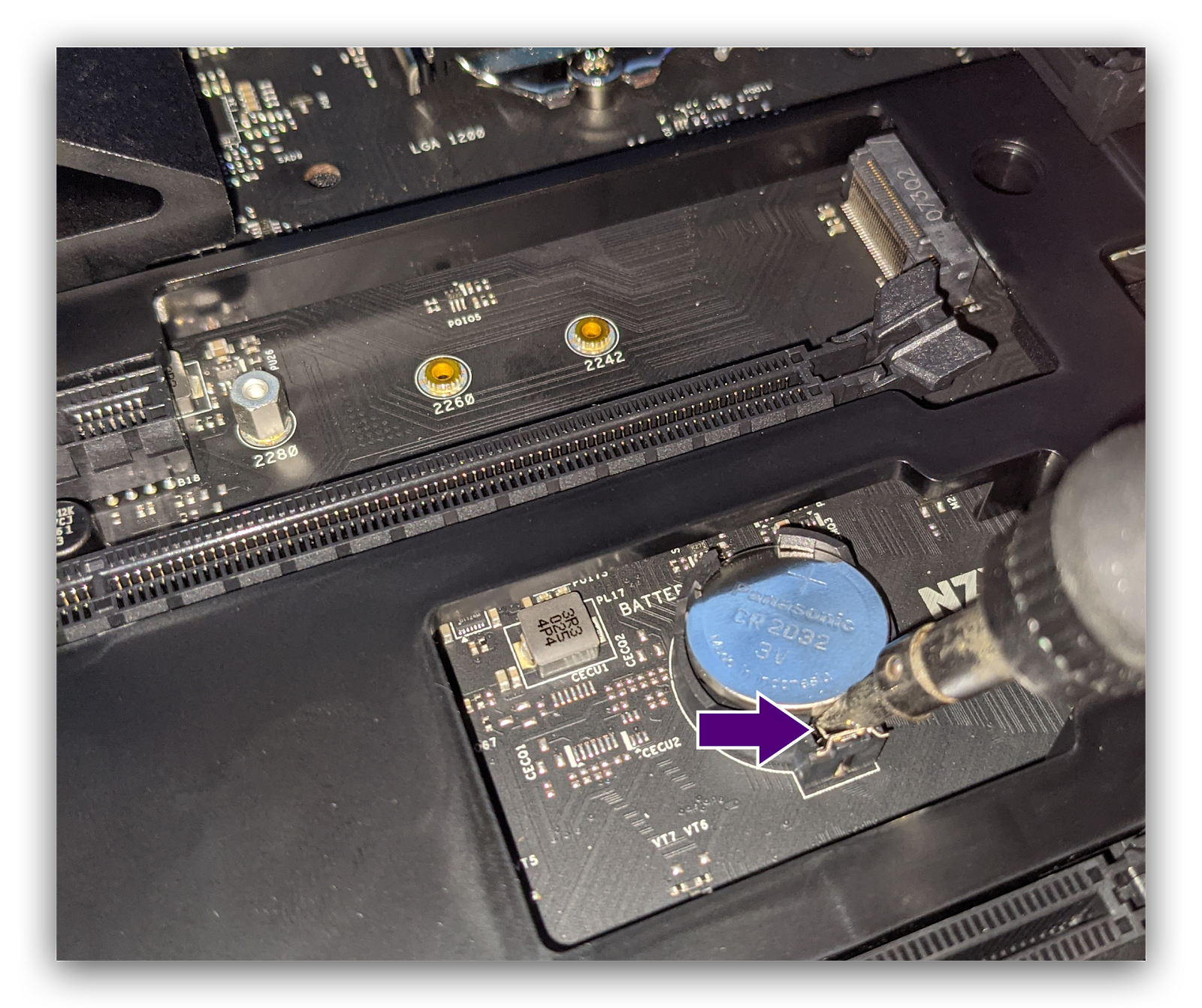

Um die Batterie zu entfernen, drücken Sie den Feder-Verschluss nach außen von der Mitte des Sockels mit Ihrem Hebelwerkzeug oder Schraubendreher.

Um die Batterie einzusetzen, schieben Sie die Batterie unter den Rand des Sockels und drücken Sie sie nach unten, bis die Batterie einrastet.  Führen Sie die oben beschriebenen Schritte in umgekehrter Reihenfolge aus, um die Metallplatten wieder zu installieren.
