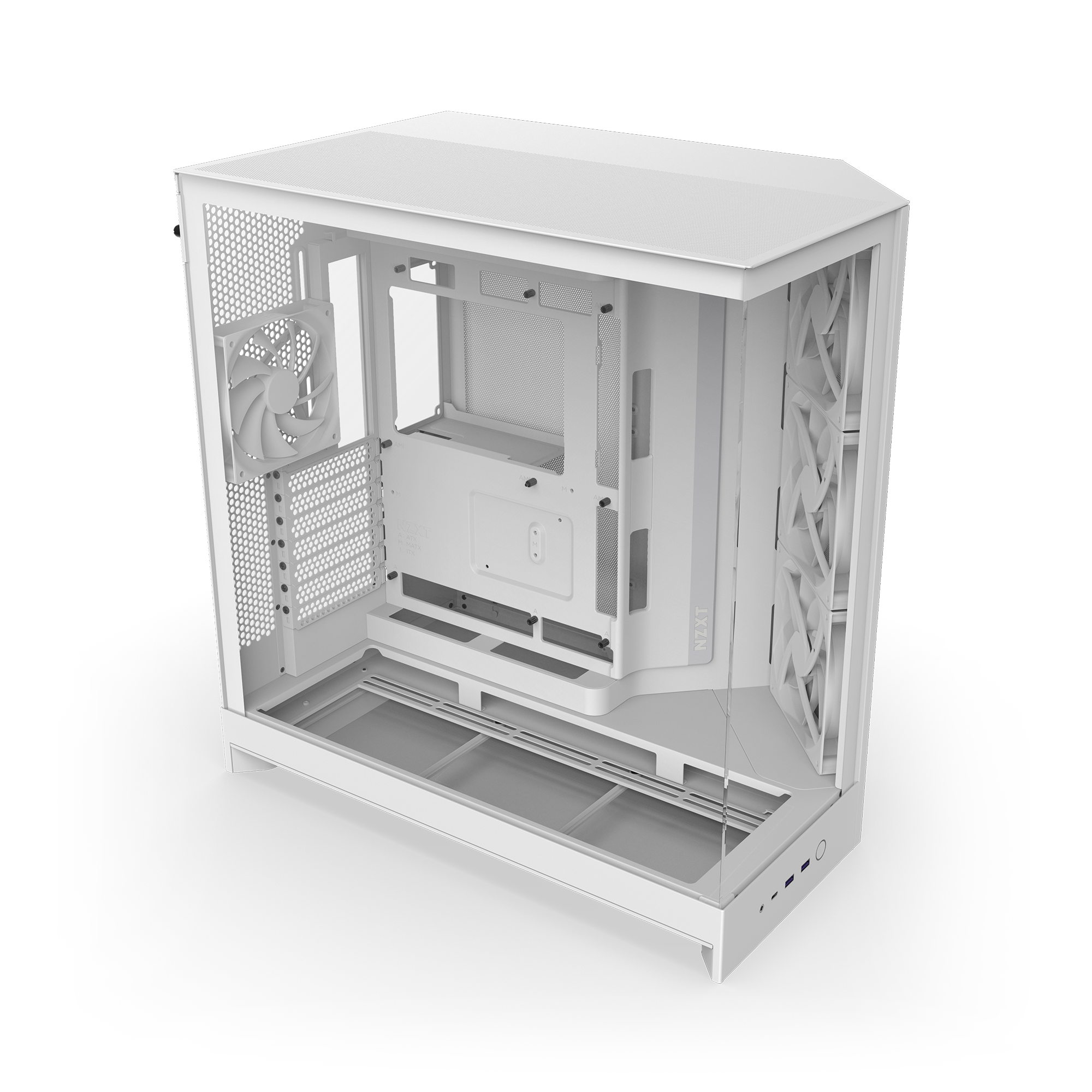

Diese Anleitung behandelt den Austausch des Front-I/O-Moduls am H9 Flow Gehäuse. Für diesen Austausch benötigen Sie Folgendes:

• Ein Ersatz-Top-I/O-Modul (auch USB-Modul genannt)
• Einen Kreuzschlitzschraubendreher #1
• (Empfohlen) Eine magnetische Teileablage oder einen Organizer
  • Alternativ können Sie die Magnete verwenden, die am abnehmbaren Staubfilter angebracht sind.

Vorbereitung des Gehäuses

Um das Front-I/O-Modul zu ersetzen, müssen Sie die folgenden Panels vom Gehäuse entfernen:

• Oberes Panel
• Front Mesh Panel
• Front-Panel aus gehärtetem Glas
• Seitliches Panel aus gehärtetem Glas
• Seitliches Metallpanel

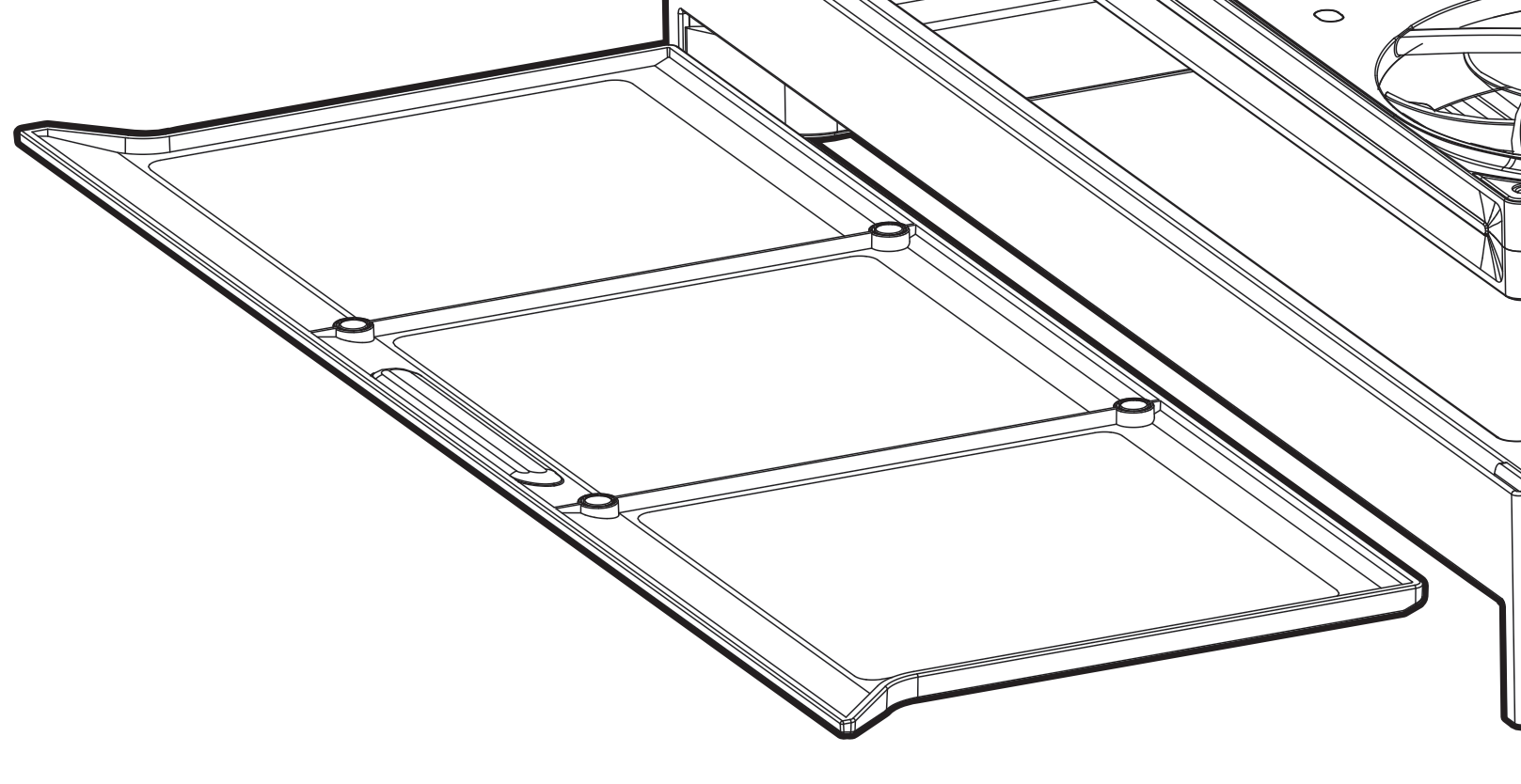

Zusätzlich zu diesen Panels müssen Sie auch die Lüfterhalterung, die abnehmbare Bodenabdeckung und den Staubfilter entfernen. Der Staubfilter kann durch den Schlitz am Boden des Gehäuses entfernt werden.

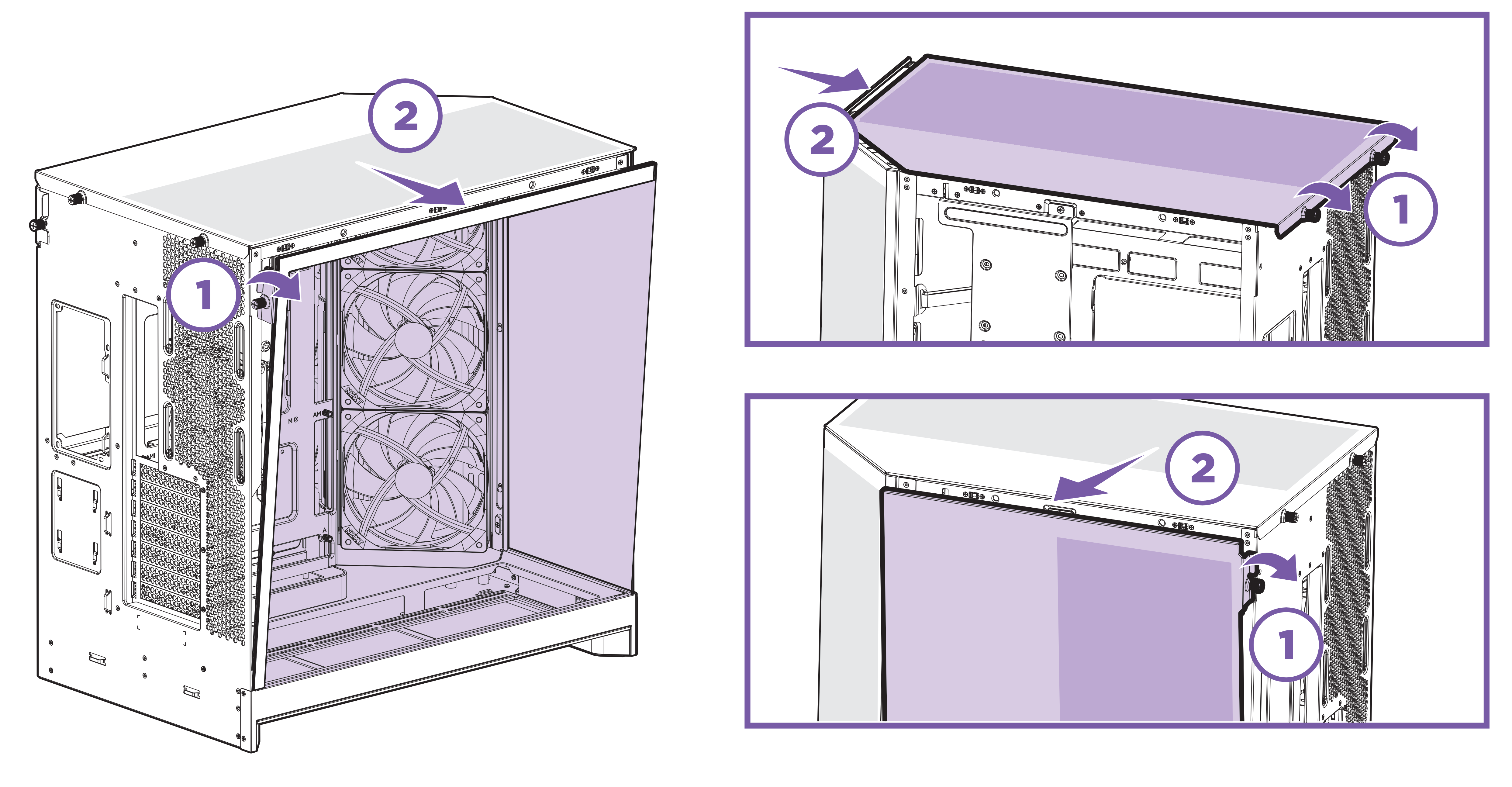

Um die Panels zu entfernen, beginnen Sie damit, die Verriegelungsschrauben (1) zu lösen. Dies sind festsitzende Schrauben und bleiben an den Panels, sobald sie entfernt sind. Sobald die Schrauben entriegelt sind, können Sie die Panels wie folgt entfernen:

• Seitliches Panel aus gehärtetem Glas & seitliches Metallpanel - Ziehen Sie mit der Lasche mit der Verriegelungsschraube das Panel von oben weg vom Gehäuse, um die Kugelgelenke zu lösen. Sobald diese gelöst sind, heben Sie das Panel aus dem Schlitz unten heraus.
• Oberes Panel - Schieben Sie das Panel nach hinten zum Gehäuserücken und heben Sie es dann an.

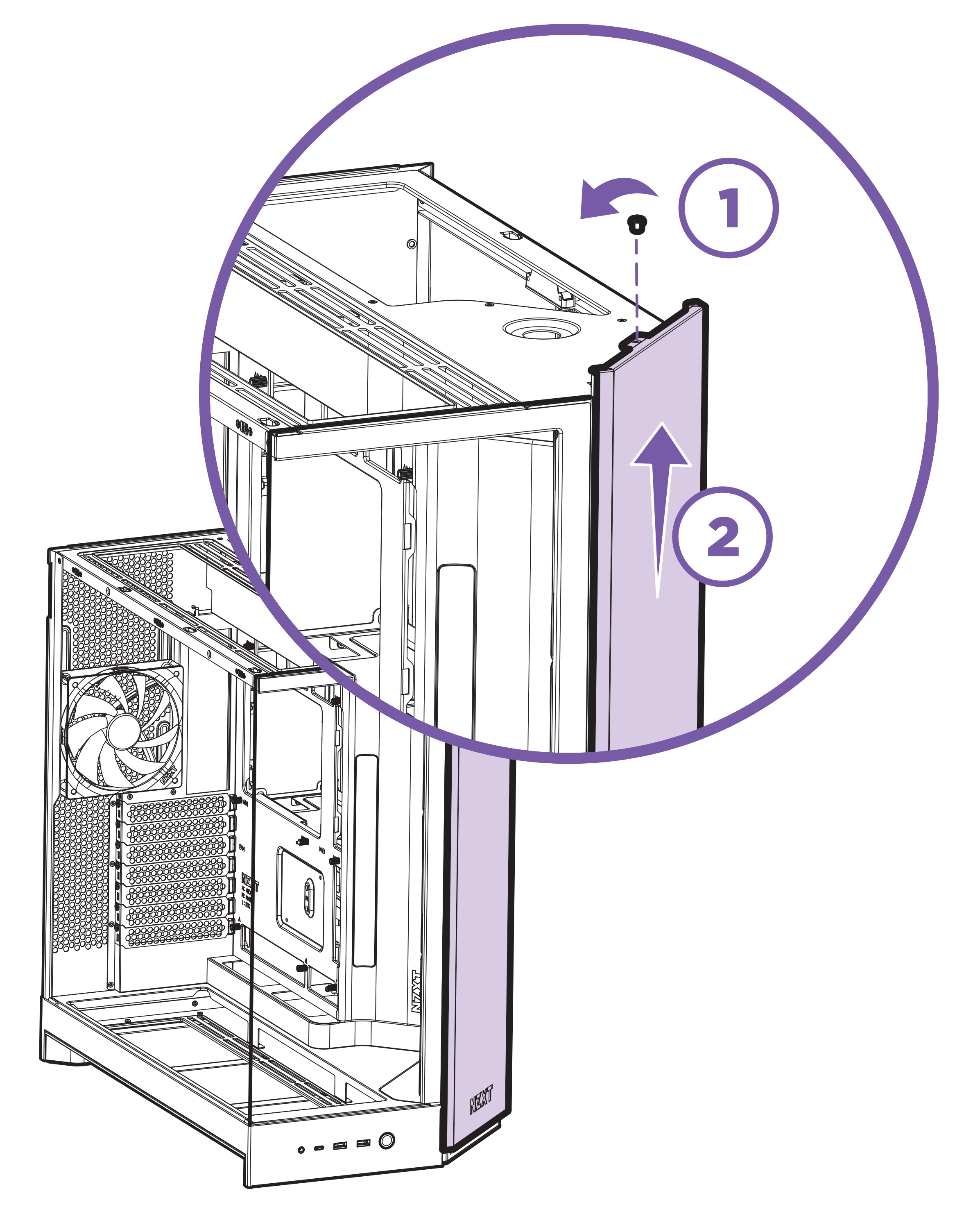

Nachdem die Panels entfernt sind, wird empfohlen, das Front Mesh Panel und die Lüfterhalterung zu entfernen. Verwenden Sie Ihren Kreuzschlitzschraubendreher #1, um die Verriegelungsschraube oben am Panel zu entfernen. Nach Entfernen der Schraube heben Sie das Panel nach oben und weg vom Gehäuse ab.

Bitte beachten Sie: Dies ist keine festsitzende Schraube, daher wird empfohlen, sie entweder in einer Teileablage aufzubewahren oder die Schraube nach dem Entfernen des Panels wieder zu befestigen.

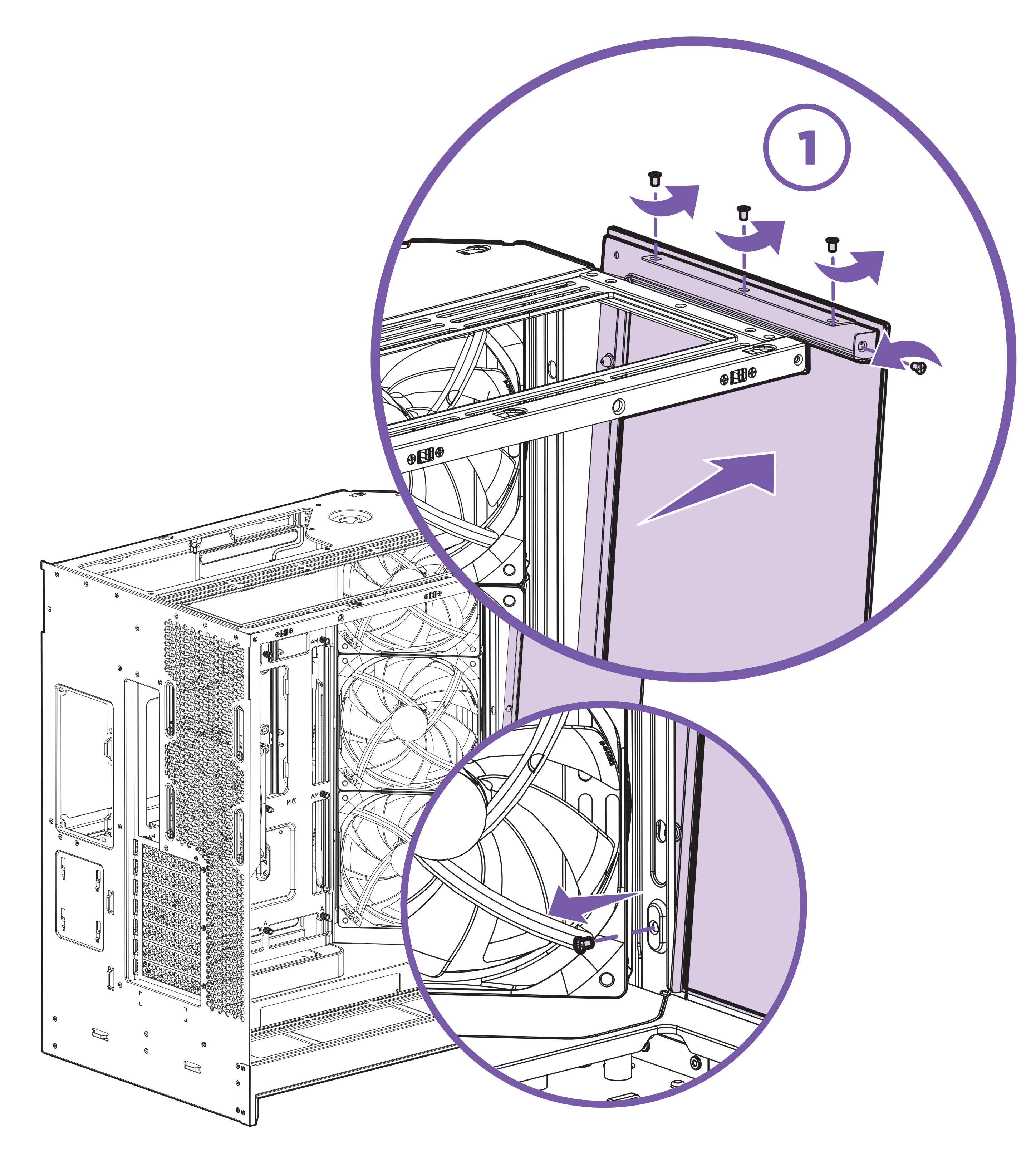

Nachdem das seitliche Metallpanel entfernt wurde, lösen Sie die zwei festsitzenden Schrauben oben an der Lüfterhalterung und neigen Sie die Halterung vom Gehäuse weg, bis Sie sie anheben können. Ziehen Sie die Lüfter nicht gewaltsam, da deren Kabel möglicherweise noch im Gehäuse angeschlossen sind. Legen Sie die Halterung neben das Gehäuse.

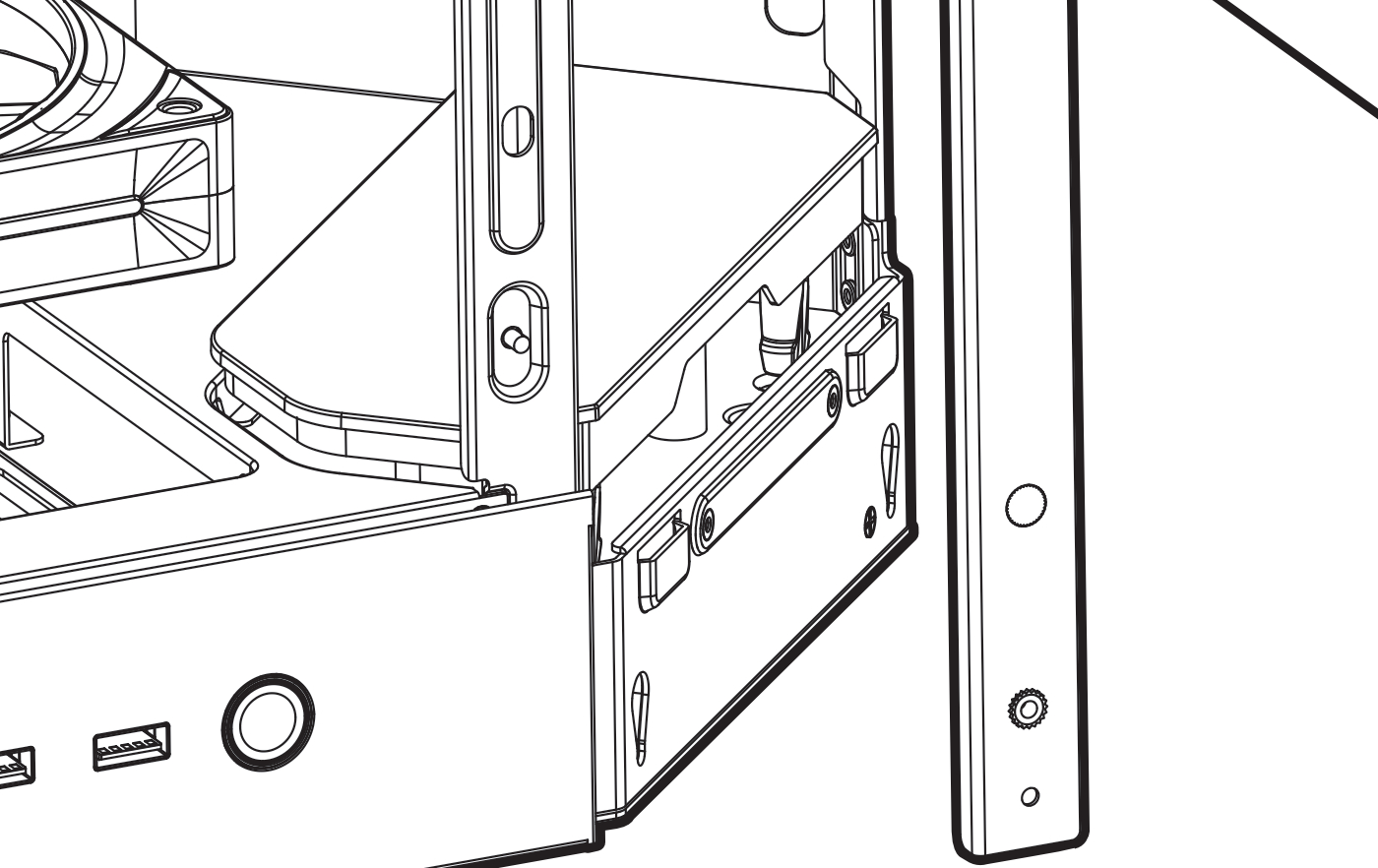

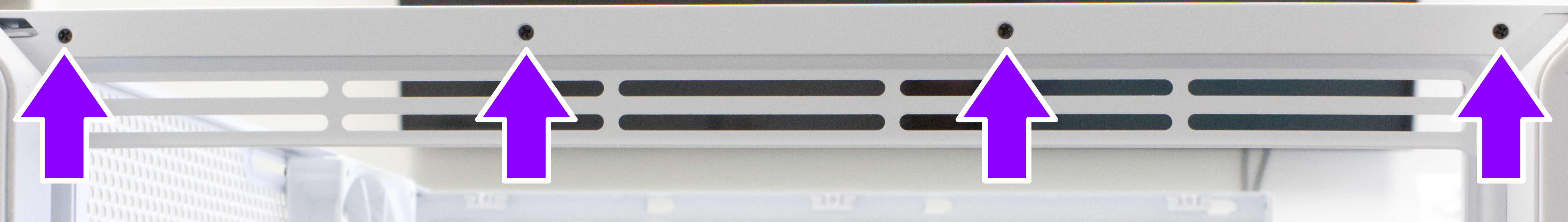

Zuletzt können wir das Front-Glas-Panel entfernen. Beginnen Sie damit, die innere Schraube zu entfernen, die im Bild unten gezeigt ist. Nachdem die innere Schraube entfernt ist, entfernen Sie die vier Schrauben oben am Panel. Nachdem alle Schrauben entfernt sind, neigen Sie das Panel weg von der Oberseite des Gehäuses und heben es aus dem darunterliegenden Schlitz heraus.

Bitte beachten Sie: Dies sind keine festsitzenden Schrauben, daher wird empfohlen, sie in einer Teileablage oder einem Organizer aufzubewahren. Alle diese Schrauben sind gleich und können als kurze Schrauben markiert werden.

Nachdem die Panels entfernt sind, entfernen Sie die abnehmbare Bodenabdeckung, indem Sie sie aus dem freiliegenden Loch heben. Es wird empfohlen, die Lüfterhalterung an diesem Schritt wieder anzubringen und vorübergehend mit einer (1) der festsitzenden Schrauben zu sichern.

Entfernen der unteren Blende

Um Zugriff auf das Front-I/O-Modul zu erhalten, müssen Sie die untere Blende vom Gehäuse entfernen. Diese Blende ist mit insgesamt 14 Schrauben am Gehäuse befestigt:

• 12 kurze Schrauben (gleiche Größe wie die, die das Front-Glas-Panel halten)
• 2 lange Schrauben

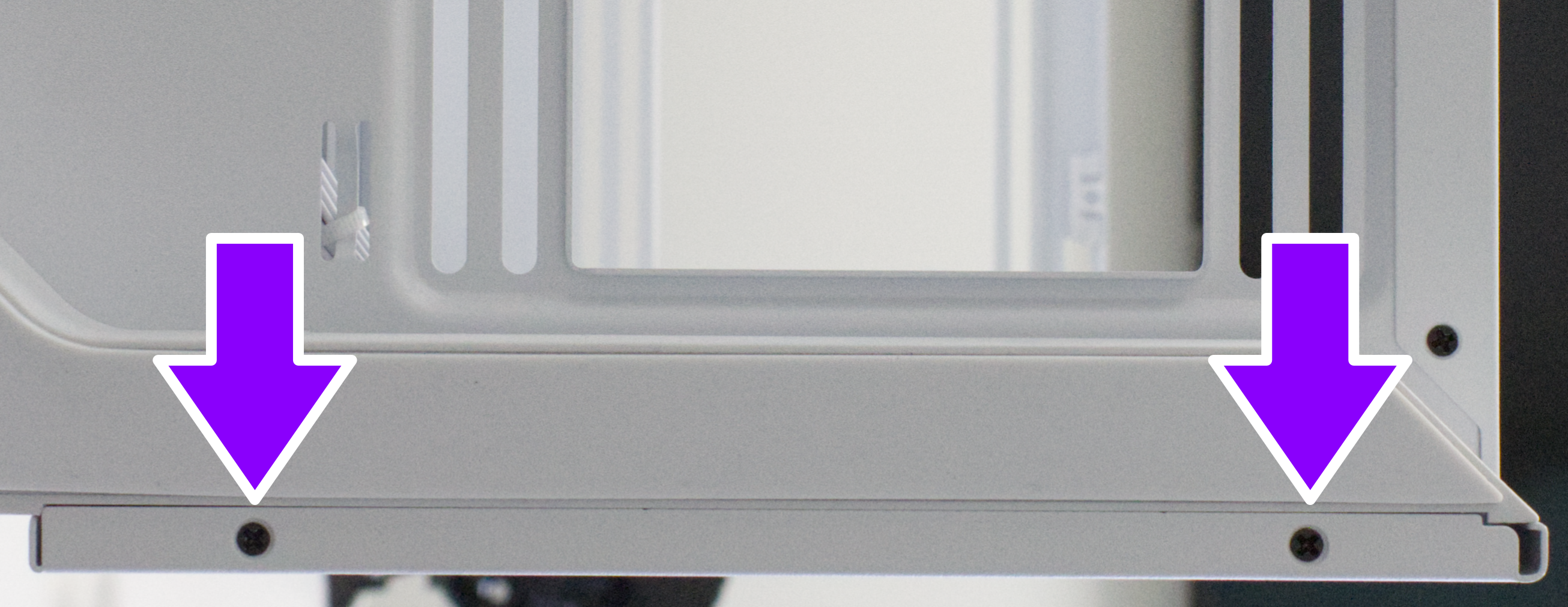

Alle diese Schrauben können mit Ihrem Kreuzschlitzschraubendreher #1 entfernt werden. Es wird dringend empfohlen, während dieses Schritts eine magnetische Teileablage oder einen Organizer zu verwenden. Beginnen Sie mit der Unterseite des Gehäuses und entfernen Sie die sechs (6) kleinen Schrauben, die unten hervorgehoben sind:

Linke Seite (Gehärtetes Glas) Kante.

Vordere Kante

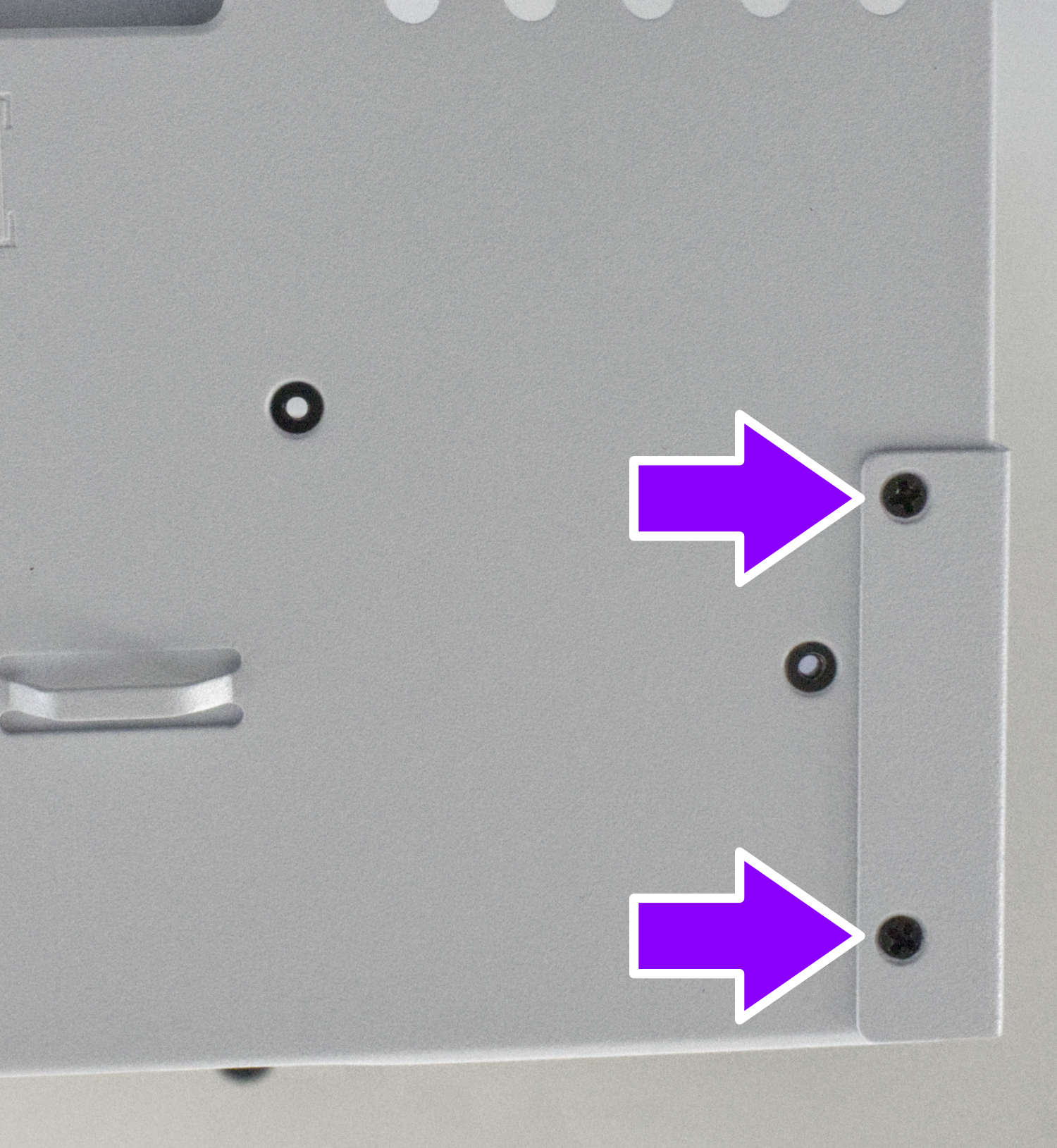

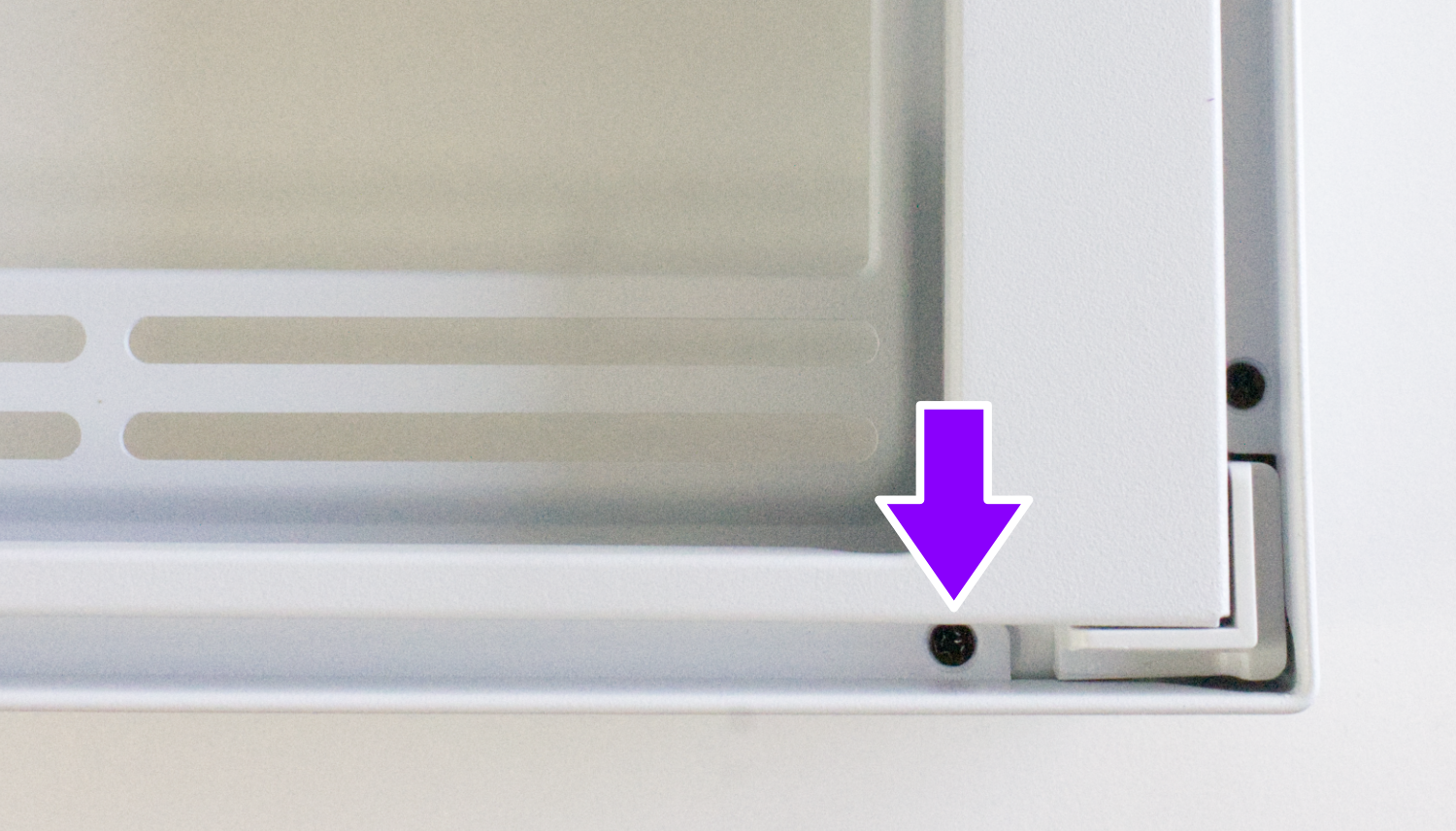

Gehen Sie zum Gehäuserücken und entfernen Sie die zwei (2) kurzen Schrauben in der unteren rechten Ecke.

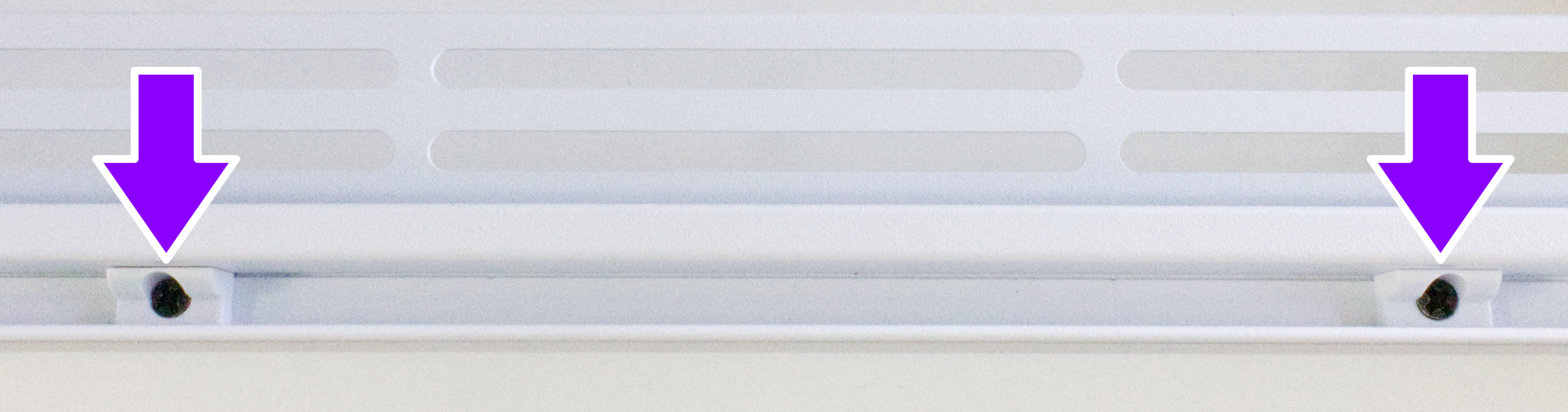

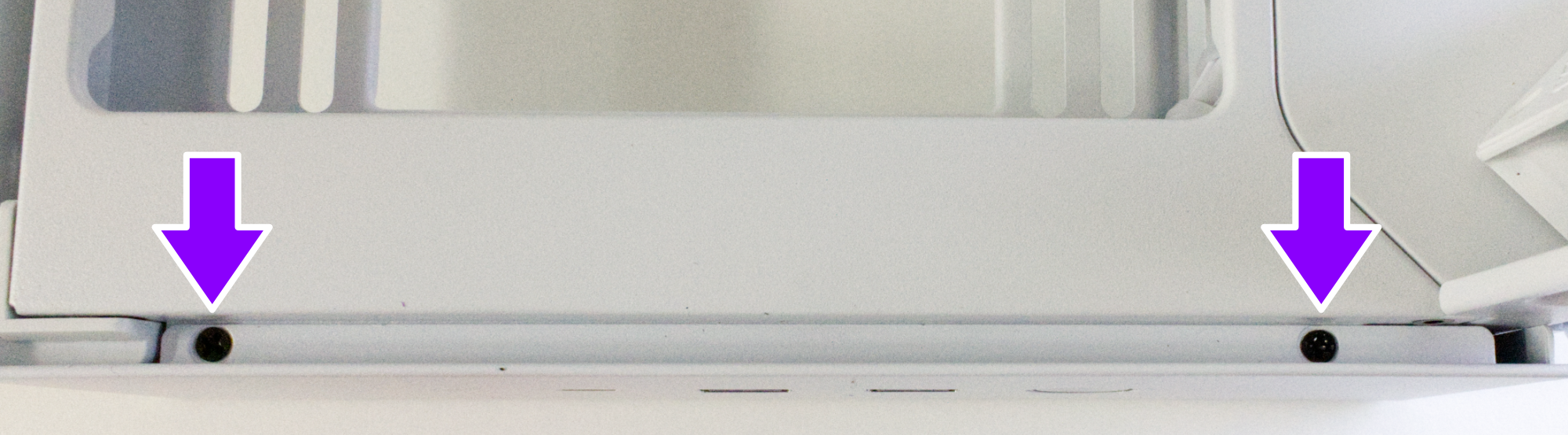

Als Nächstes entfernen Sie die vier (4) kleinen Schrauben an den Innenkanten, an denen das Glas befestigt war. Es gibt zwei (2) an der Kante unter dem kleinen Glas-Panel und zwei (2) an der Kante unter dem großen Glas-Panel.

Kante des großen Panels, links.

Kante des großen Panels, rechts

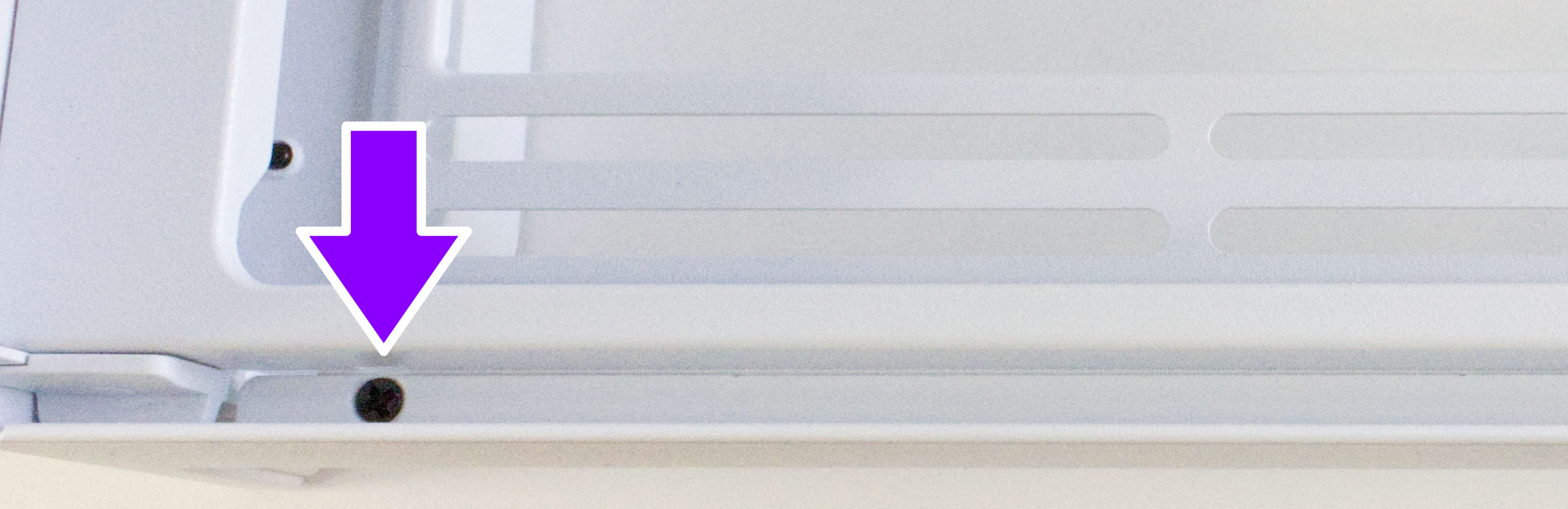

Kante des kleinen Panels

Entfernen Sie die zwei langen Schrauben, die die Kunststoff-Stoßfängerclips in der Mitte der Kante des großen Panels halten, und entfernen Sie dann die zwei Kunststoff-Stoßfängerclips von der Gehäusekante. Hinweis: Beim Wiedereinbau der Clips achten Sie darauf, dass die hohe Seite der Stoßfänger nach innen zum Gehäuse zeigt, wie unten dargestellt:

Nachdem die Schrauben entfernt sind, ziehen Sie die Blende vom Gehäuserücken weg und nehmen Sie die Blende ab.

Entfernen des I/O-Moduls

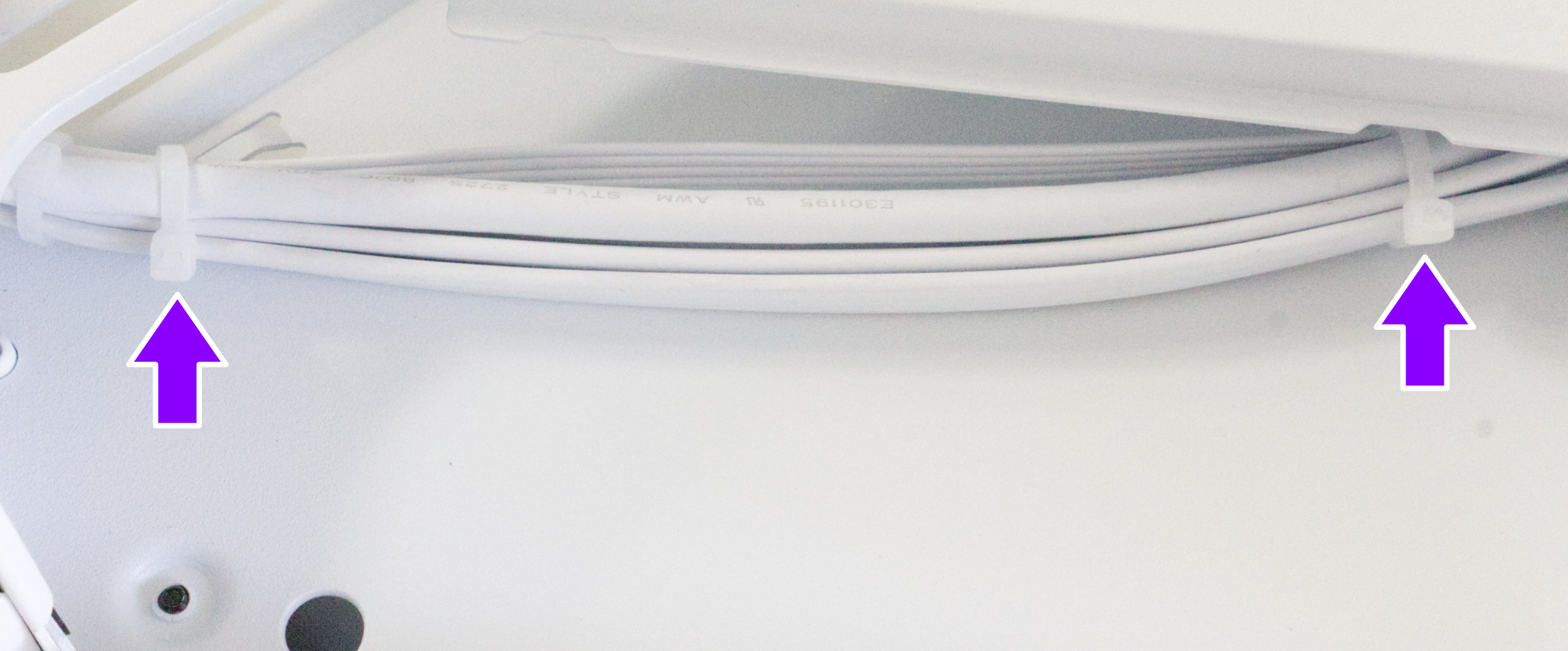

Mit der entfernten unteren Blende haben Sie nun Zugang zum I/O-Modul. Um das Modul zu lösen, beginnen Sie damit, die zwei Kabelbinder zu durchtrennen, die die I/O-Kabel innen am Gehäuse halten, wie unten gezeigt:

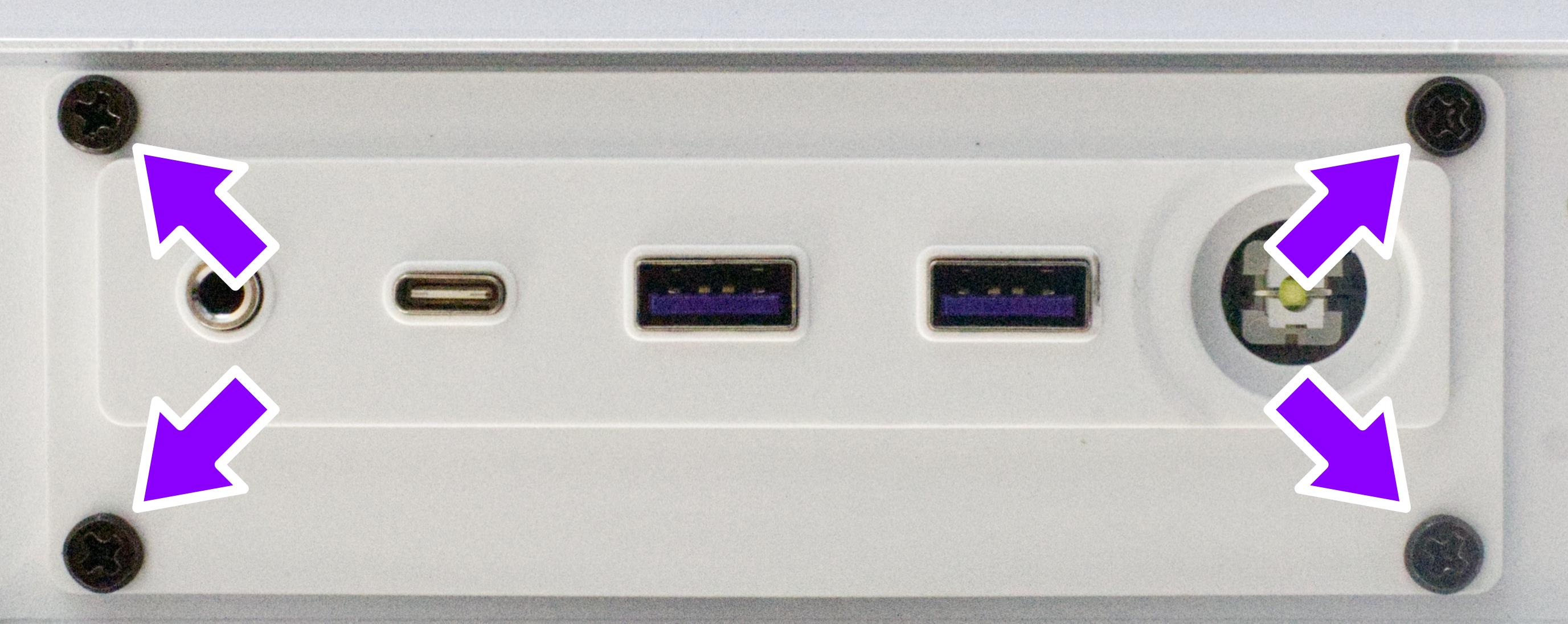

Nachdem die Kabelbinder durchtrennt sind, entfernen Sie die vier (4) Schrauben an der Vorderseite des Front-I/O-Moduls und ziehen das Modul durch die Vorderseite des Gehäuses heraus.

Um das Ersatz-Front-I/O-Modul zu installieren, folgen Sie diesen Anweisungen in umgekehrter Reihenfolge.
