Diese Anleitung beschreibt den Austausch des Top-I/O-Moduls im H7 Flow Gehäuse. Für diesen Austausch benötigen Sie Folgendes:

• Ein Ersatz-Top-I/O-Modul (auch USB-Modul genannt)
• Einen Phillips #1 Schraubendreher

Vorbereitung des Gehäuses

Um das Top-I/O-Modul auszutauschen, müssen Sie die folgenden Abdeckungen vom Gehäuse entfernen:

• Obere Mesh-Abdeckung
• Rechte Metallabdeckung

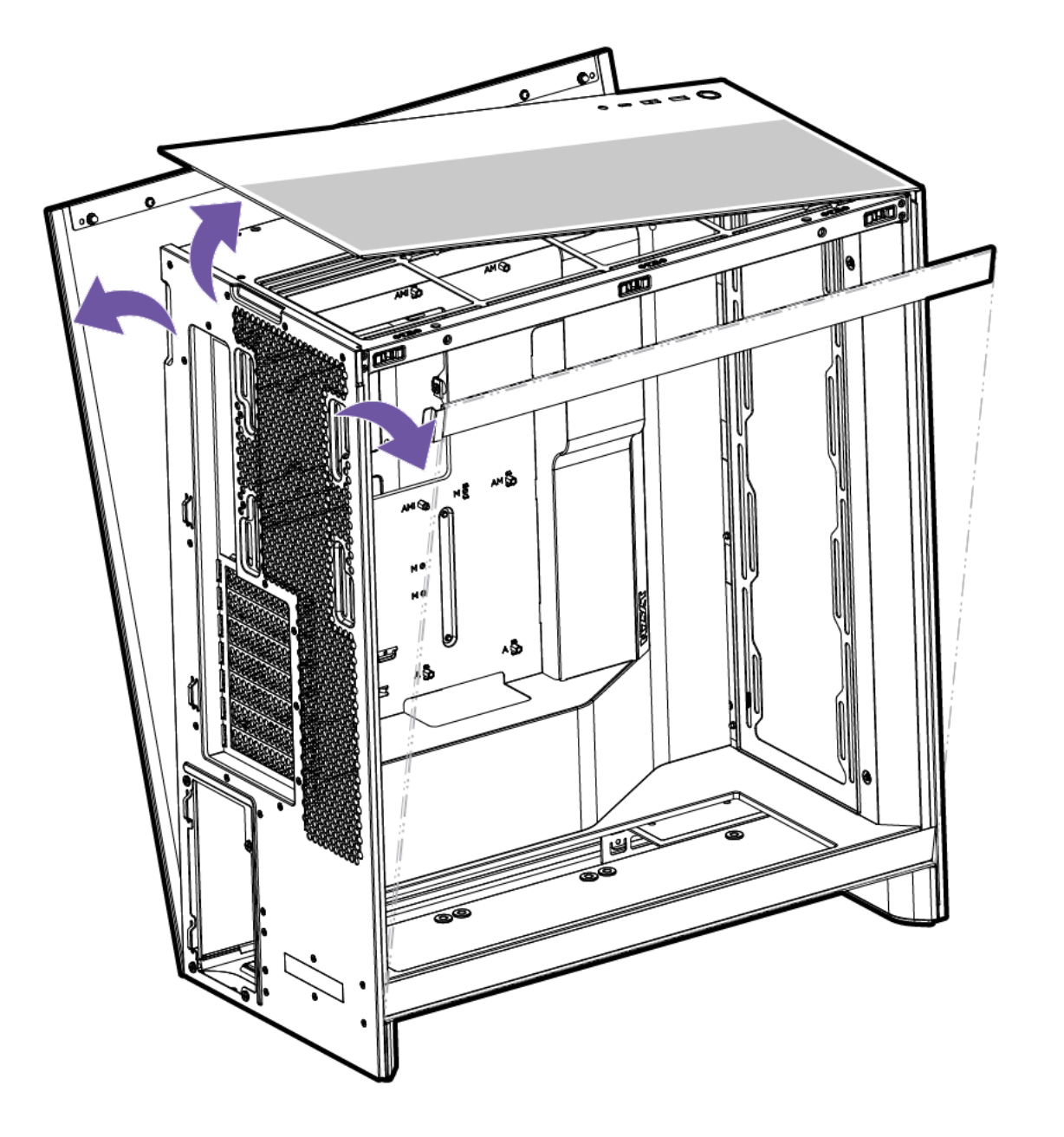

Dank des werkzeuglosen Designs des H7 ist das Entfernen dieser Abdeckungen sehr einfach. Um die obere Abdeckung zu entfernen, verwenden Sie die Aussparung auf der Rückseite des Gehäuses, um die Abdeckung nach oben und vom Gehäuse wegzuziehen. Die gleiche Methode kann auch verwendet werden, um die Metallabdeckung vom Gehäuse zu entfernen.

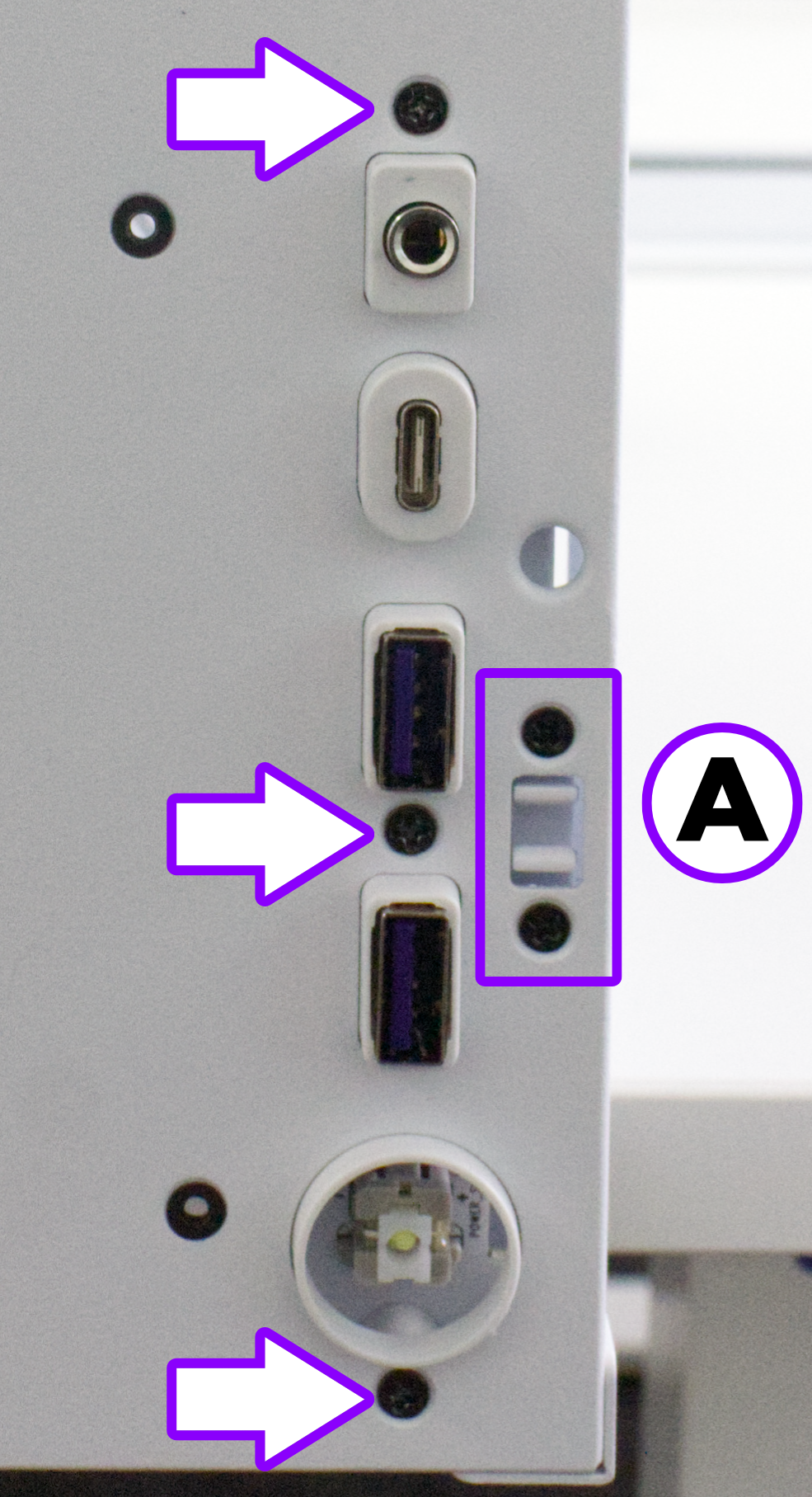

Nachdem die Abdeckungen entfernt wurden, verwenden Sie Ihren Phillips #1-Schraubendreher, um die beiden Schrauben zu entfernen, die die Gehäuseverriegelung an ihrem Platz halten (A), und entfernen Sie dann die Gehäuseverriegelung. Nachdem die Gehäuseverriegelung entfernt wurde, schrauben Sie die 3 Schrauben heraus, die das Top-I/O-Modul an Ort und Stelle halten, und ziehen Sie das I/O von unten heraus.

Um das Ersatz-Top-I/O-Modul zu installieren, folgen Sie diesen Anweisungen in umgekehrter Reihenfolge.
