H5 Flow (2024) |
Diese Anleitung behandelt den Austausch des oberen I/O-Moduls im H5 Flow Gehäuse. Für diesen Austausch benötigen Sie Folgendes:
- Ein Ersatz oberes I/O-Modul (auch USB-Modul genannt)
- Kreuzschlitzschraubendreher #1
| H5 Flow (2024) Anleitung | ||||||
|

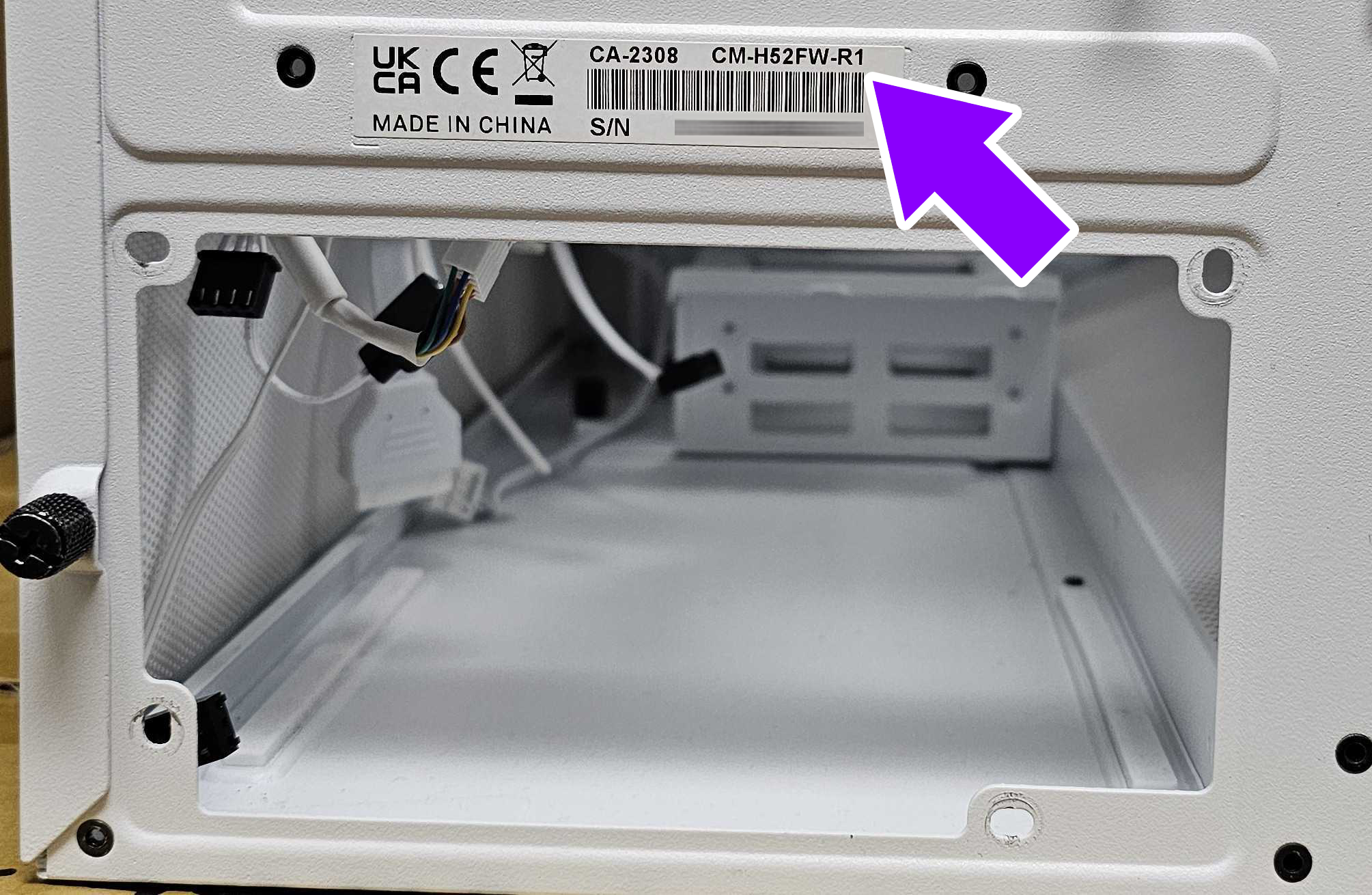

Diese Anleitung ist speziell für den H5 Flow und H5 Flow RGB, die im August 2024 veröffentlicht wurden. Diese Version des Gehäuses lässt sich leicht anhand der Modellnummer auf der Rückseite des Gehäuses erkennen:
|
Vorbereitung des Gehäuses

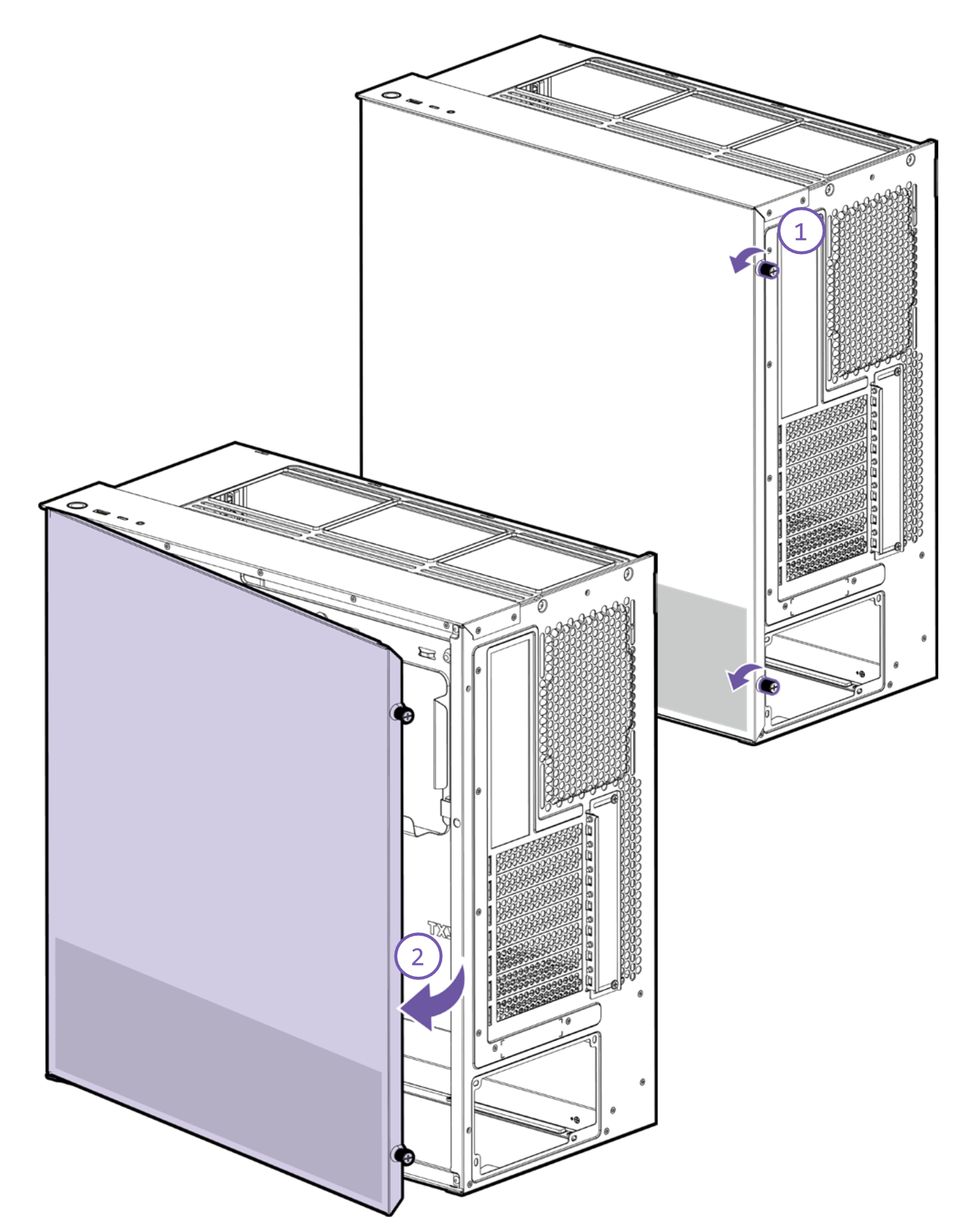

Um das obere I/O-Modul zu ersetzen, müssen Sie das Metall-Seitenteil vom Gehäuse entfernen. Dieses Panel ist mit zwei Verriegelungsschrauben befestigt, die von der Rückseite des Gehäuses zugänglich sind, wie unten gezeigt:
Sobald das Metall-Seitenteil entfernt ist, haben Sie einfachen Zugang zum oberen I/O-Modul in der oberen linken Ecke hinter dem Mainboard-Tray.
Entfernen des I/O-Moduls

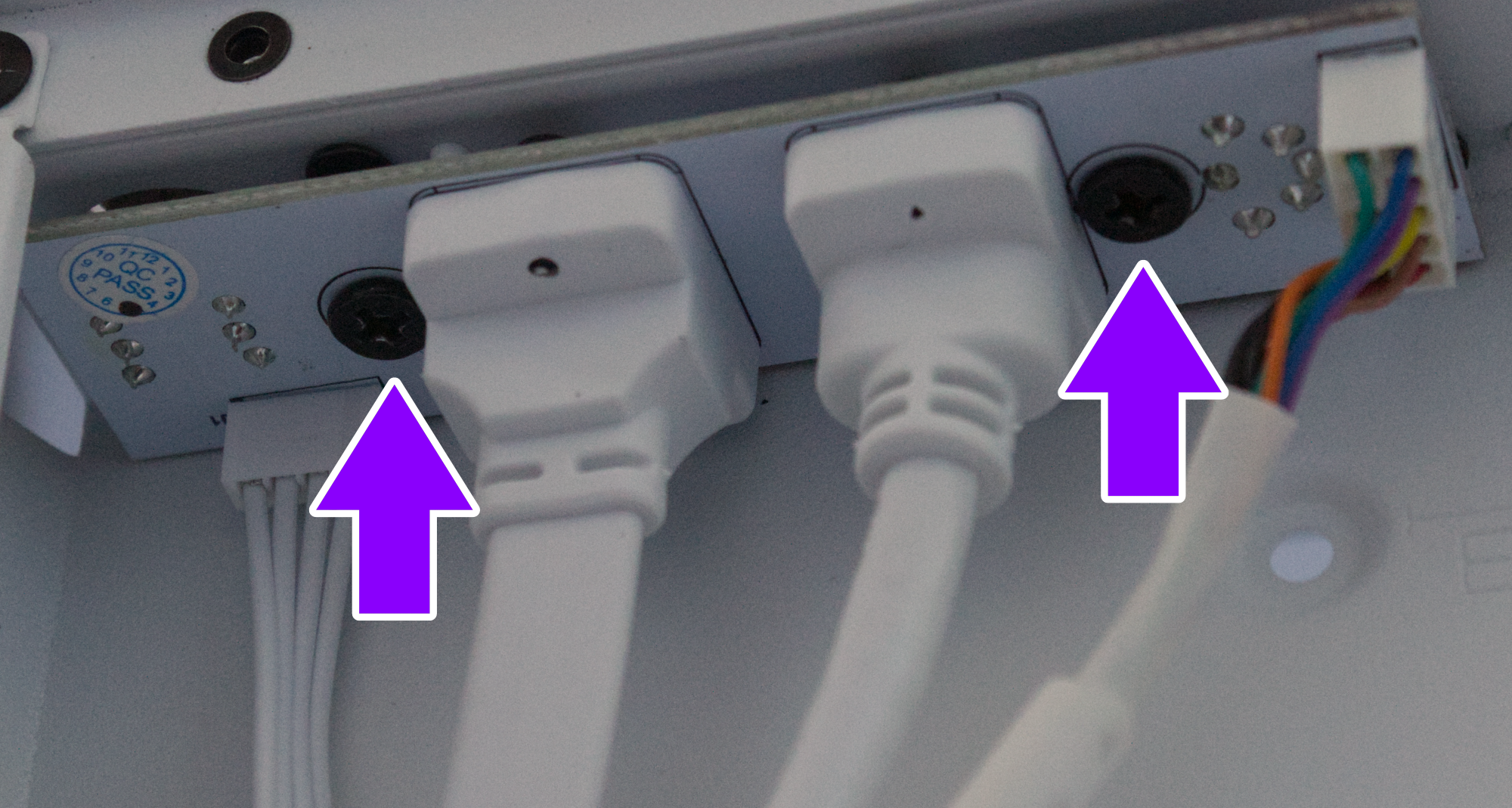

Um das obere I/O-Modul zu entfernen, verwenden Sie Ihren Kreuzschlitzschraubendreher #1, um die zwei Schrauben zu entfernen, die das Modul an Ort und Stelle halten. Sobald die Schrauben entfernt sind, sollte sich das Panel leicht lösen lassen.
Um das neue obere I/O-Modul zu installieren, folgen Sie diesen Anweisungen in umgekehrter Reihenfolge.
