NZXT RGB Anschlussanleitung

Viele unserer NZXT RGB-Zubehörteile können miteinander verkettet werden, um das Kabelmanagement deines Builds zu verbessern (Hinweis: RGB-Lüfter der F-Serie können nicht verkettet werden). Dies wird durch Verbindungskabel ermöglicht, die zwischen vielen verschiedenen NZXT-Produkten verlaufen. In diesem Artikel erläutern wir die Schritte und Einschränkungen für das Daisy-Chaining mehrerer verschiedener NZXT RGB-Zubehörteile.

Beschränkungen:

• Bei Produkten der Generation 1 ist es nicht möglich, verschiedene Arten von RGB-Geräten auf demselben Kanal zu verketten. Gen 2-Geräte haben diese Funktion mit einem Gen 2-Controller.
• Alle unsere RGB-Controller, unabhängig von der Generation, haben ein Limit von 40 LEDs pro Kanal.
• Einige gemischte Geräte können eine ungleiche Anzahl an integrierten LEDs haben, was dazu führen kann, dass bestimmte Kombinationen die 40-LED-Grenze überschreiten.
• Alle LEDs über 40 werden von CAM erkannt, können aber nicht mit Strom versorgt werden.

Denke daran, dass alle RGB-Zubehörteile ein Kabel enthalten, mit dem du das Gerät an einen NZXT RGB-Controller anschließen kannst. Hier sind Beispiele für diese Kabel.

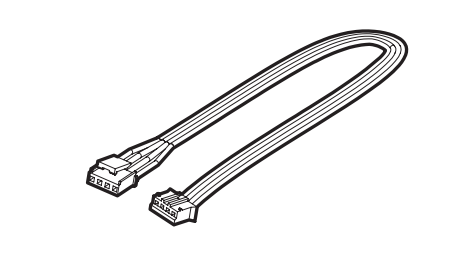

Lichtleisten-Anschlusskabel

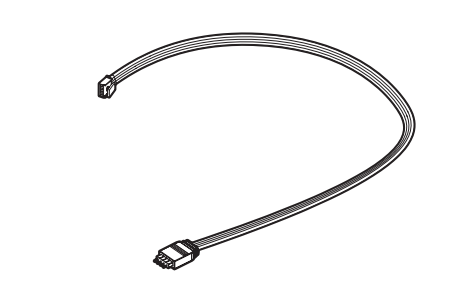

AER RGB Lüfter Anschlusskabel

RGB-Underglow-Verbindungskabel (integriert mit dem ersten Underglow-LED-Streifen)

RGB-Kabelkamm-Anschlusskabel (integriert mit Kabelkämmen)

Verkettung von AER RGB-Lüftern mit anderen AER RGB-Lüftern:

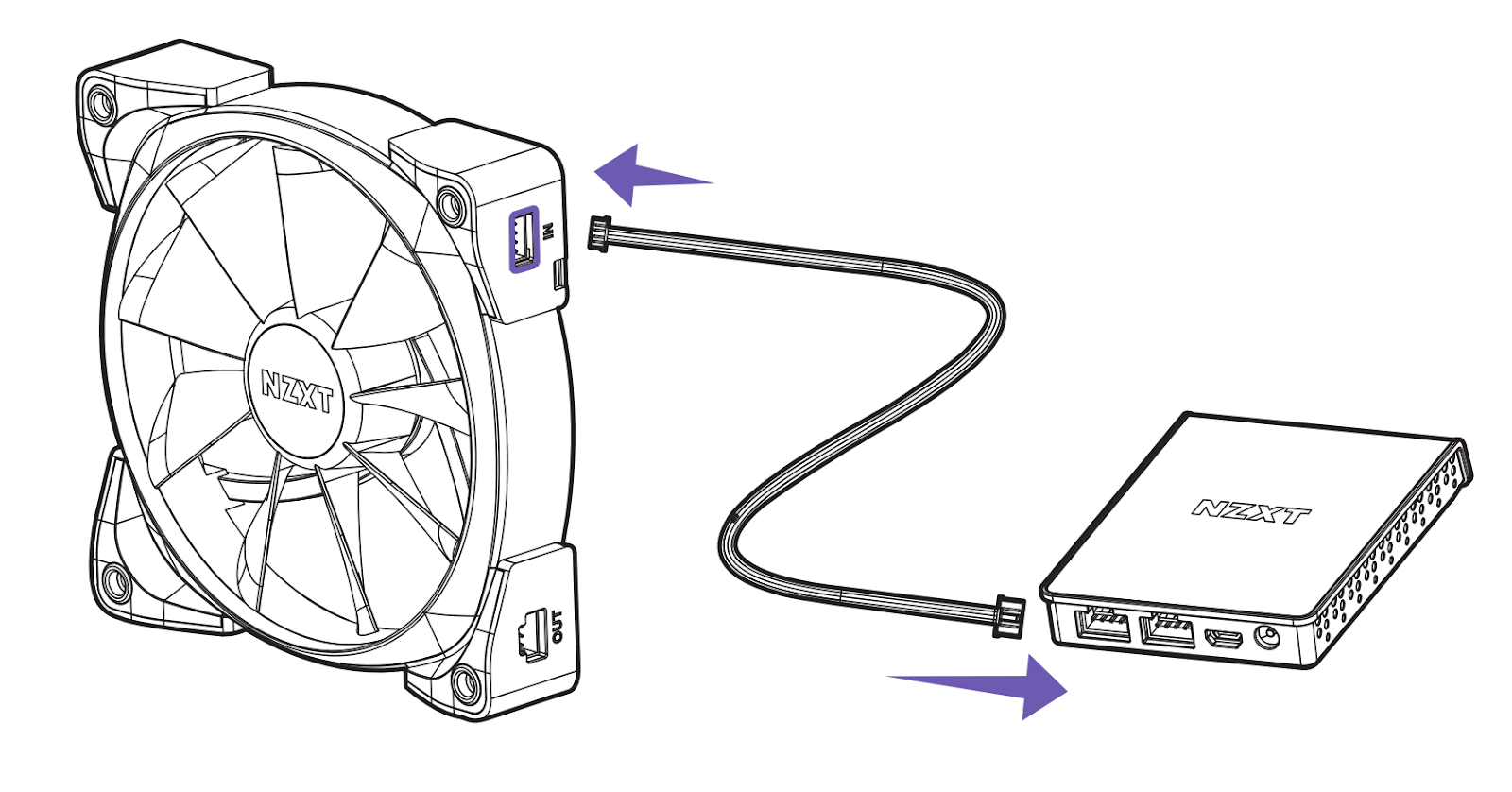

Bedenke, dass es, wie bereits erwähnt, ein Verbindungskabel gibt, das von deinem Controller zu deinem RGB-Zubehör führt. Das größere Ende dieses Kabels wird an deinen RGB-Controller angeschlossen und das kleinere Ende an den "IN"-Anschluss des Lüfters.

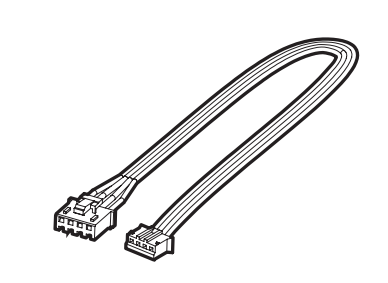

Der Anschluss weiterer Lüfter ist mit dem mitgelieferten Lüfter-zu-Lüfter-Kabel (siehe Abbildung unten) ebenso einfach.

Das Anschließen von Ventilatoren mit diesem Kabel ist ganz einfach: Das größere Ende des Kabels mit dem Clip daran wird mit dem "OUT"-Anschluss des Ventilators verbunden und das kleinere Ende mit dem "IN"-Anschluss des nächsten Ventilators in der Kette.

Verkettung von AER RGB-Lüftern mit anderem RGB-Zubehör:

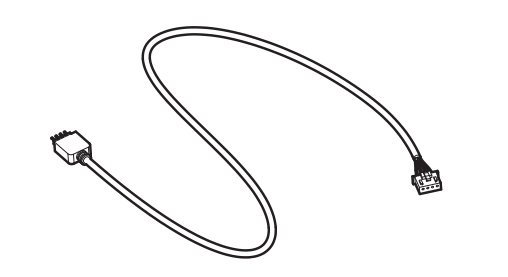

Wenn du Cable Combs oder das Underglow hinzufügen möchtest, denke daran, dass diese Geräte das Ende der Verkettung mit den Ventilatoren bilden werden. Diese Geräte können nicht vor einem AER RGB-Lüfter angeschlossen werden. Das liegt daran, dass diese beiden Zubehörteile keine zusätzlichen Anschlüsse haben, die eine Verkettung fortsetzen würden. Für unser Underglow-Zubehör können diese direkt an den "OUT''-Anschluss an deinem Ventilator angeschlossen werden. Wenn du LED-Streifen und Kabelkamm hinzufügst, verwendest du das mitgelieferte Adapterkabel (siehe Abbildung unten).

Verkettung von LED-Streifen mit anderen RGB-Lüftern:

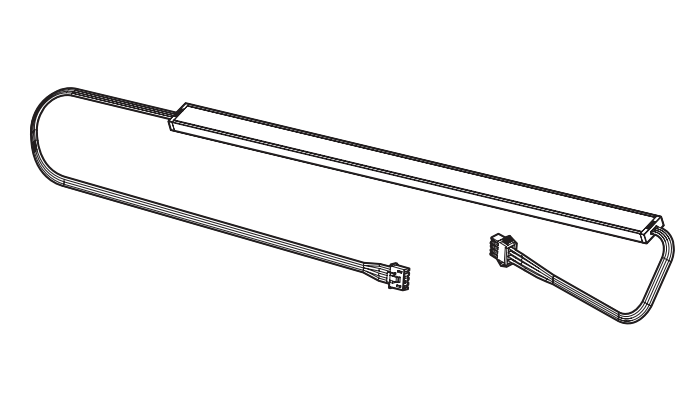

Wenn du einen RGB-Lüfter am Ende einer Verkettung hinzufügen möchtest, kann das LED-Streifen-Verbindungskabel, das in unseren Zwillings-/Dreifach-Starterpaketen enthalten ist, verwendet werden, um einen Lüfter am Ende einer RGB-LED-Streifen-Verkettung hinzuzufügen. (Bild unten)

Bedenke, dass die Anzahl der Geräte, die in einer Daisy Chain funktionieren, von der Gesamtzahl der LEDs in der Kette abhängt. Wenn du die Grenze von 40 LEDs überschreitest, werden alle zusätzlichen LEDs nicht eingeschaltet. Hier siehst du die Anzahl der LEDs pro Zubehörteil:

• AER RGB-Lüfter: 8 LEDs pro Lüfter
• 300mm RGB-LED-Streifen: 10 LEDs pro Streifen
• 250mm RGB-LED-Streifen: 8 LEDs pro Streifen
• 200mm RGB-LED-Streifen: 6 LEDs pro Streifen
• RGB-Kabelkämme: 18 LEDs pro Kit
• RGB-Underglow: 30 LEDs pro Kit

Wenn du Fragen hast oder Probleme bei der Einrichtung deiner NZXT RGB-Produkte auftreten, wende dich bitte an unseren Kundendienst, um Hilfe zu erhalten.
