Ersetzen deines Smart Device V2

Schritt 1 - Den Fall vorbereiten

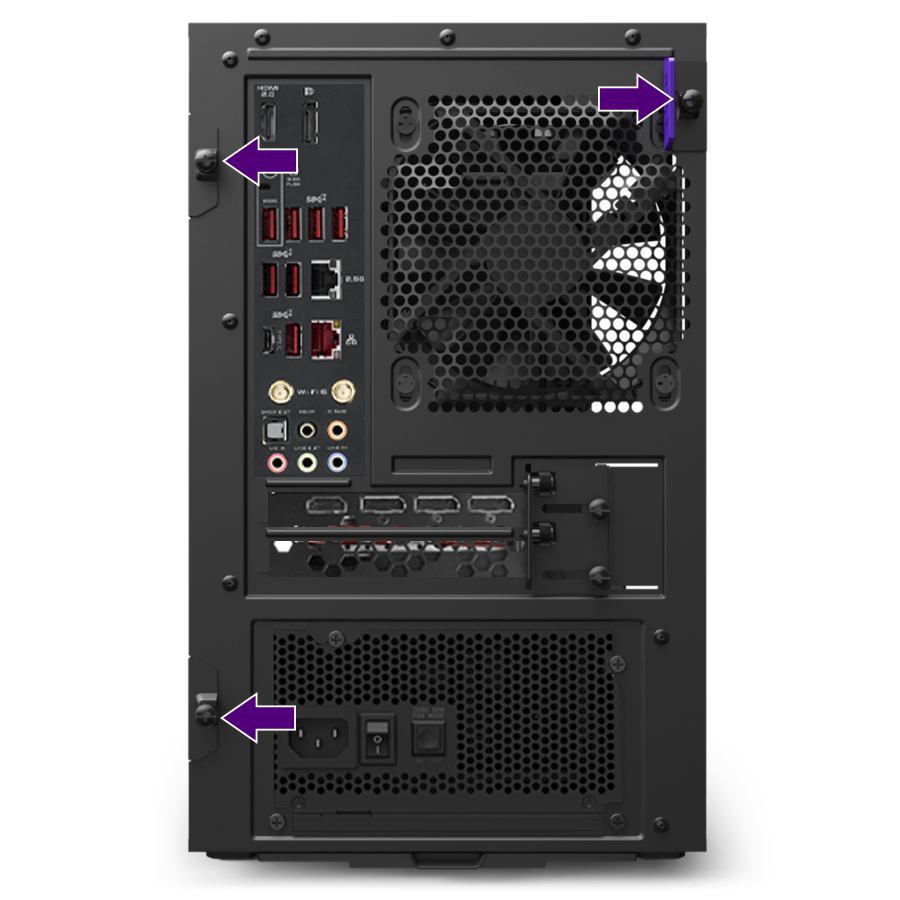

Löse zunächst die drei Schrauben, mit denen die Seitenteile am Gehäuse befestigt sind (siehe unten):

Checkpoint - Die drei Schrauben sind unverlierbare Schrauben und werden nach dem Lösen schlaff.Diese Schrauben sollten nicht vollständig entfernt werden.

Sobald die Schrauben gelöst sind, entfernst du die Metall-Seitenverkleidung, indem du sie an der Rückseite des Gehäuses abwinkelst, gefolgt von der Glasverkleidung, indem du die Verkleidung von der Oberseite des Gehäuses abziehst. Lege beide Platten auf eine sichere Unterlage, um Schäden zu vermeiden.

Schritt 2 - Entfernen des Smart Device V2

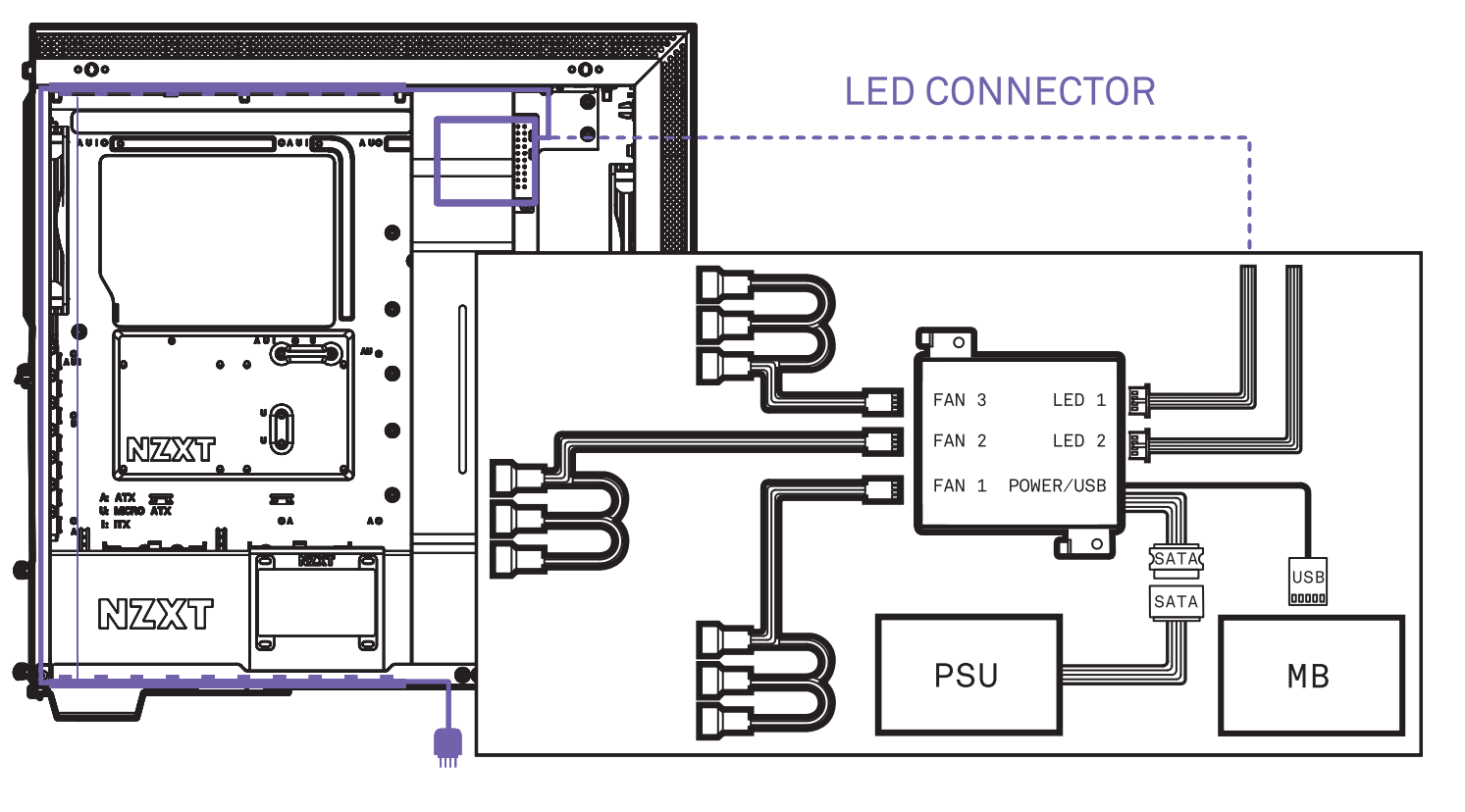

Das Smart Device V2 befindet sich in der oberen linken Ecke hinter der Stelle, an der zuvor die Seitenwand aus Metall angebracht war. Trenne die folgenden Verbindungen vom Smart Device V2:

• Alle Ventilatoren, die an die FAN 1-3 Header angeschlossen sind
• Alle RGB-Geräte, die an die LED 1 und 2 Header angeschlossen sind
• Der interne USB 2.0-Anschluss auf dem Motherboard
• Der SATA-Stromanschluss am Stromversorgungskabel

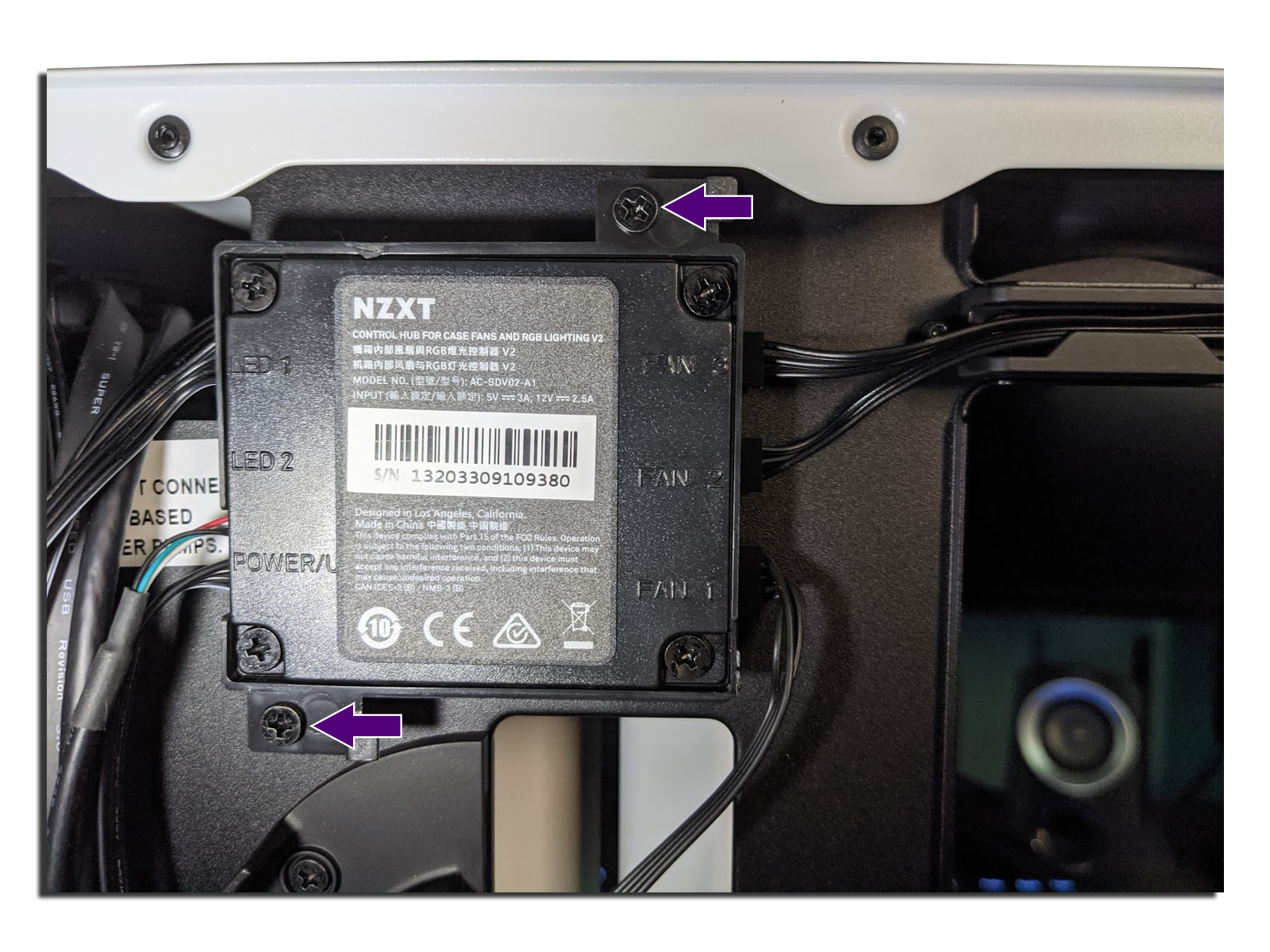

Entferne von hier aus die beiden Schrauben mit den Laschen, wie in der Abbildung unten gezeigt:

Sobald die Schrauben entfernt sind, lässt sich das Gerät leicht aus dem Gehäuse herausnehmen.

Schritt 1 - Den Fall vorbereiten

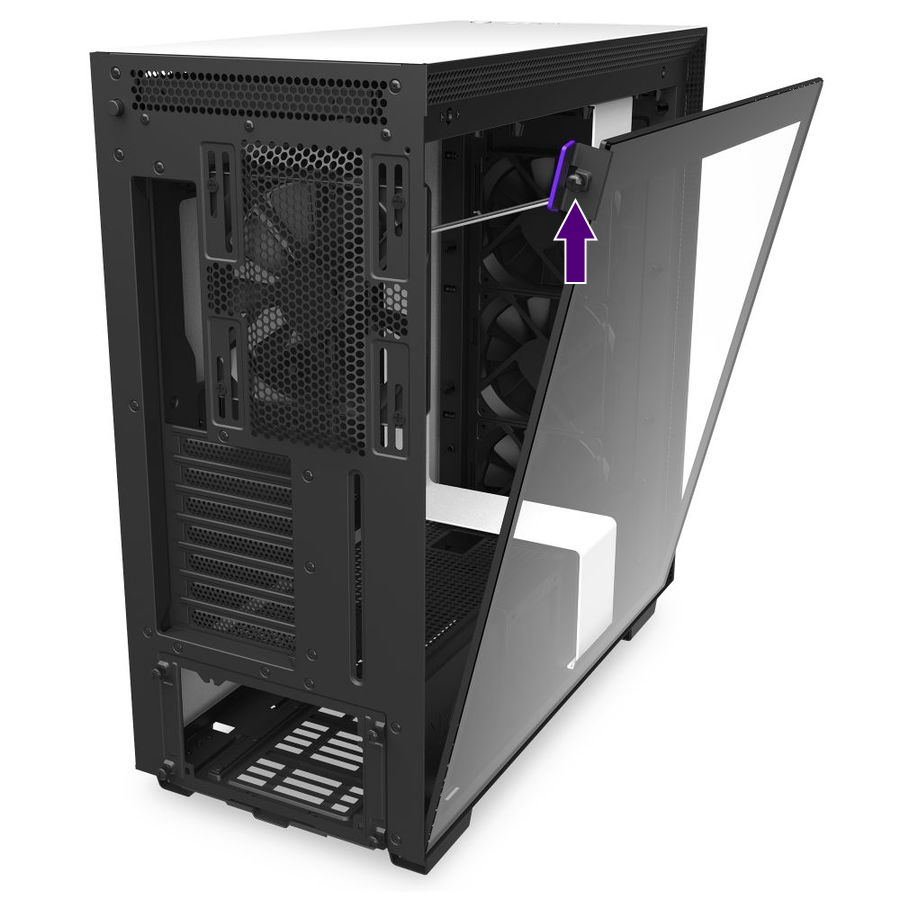

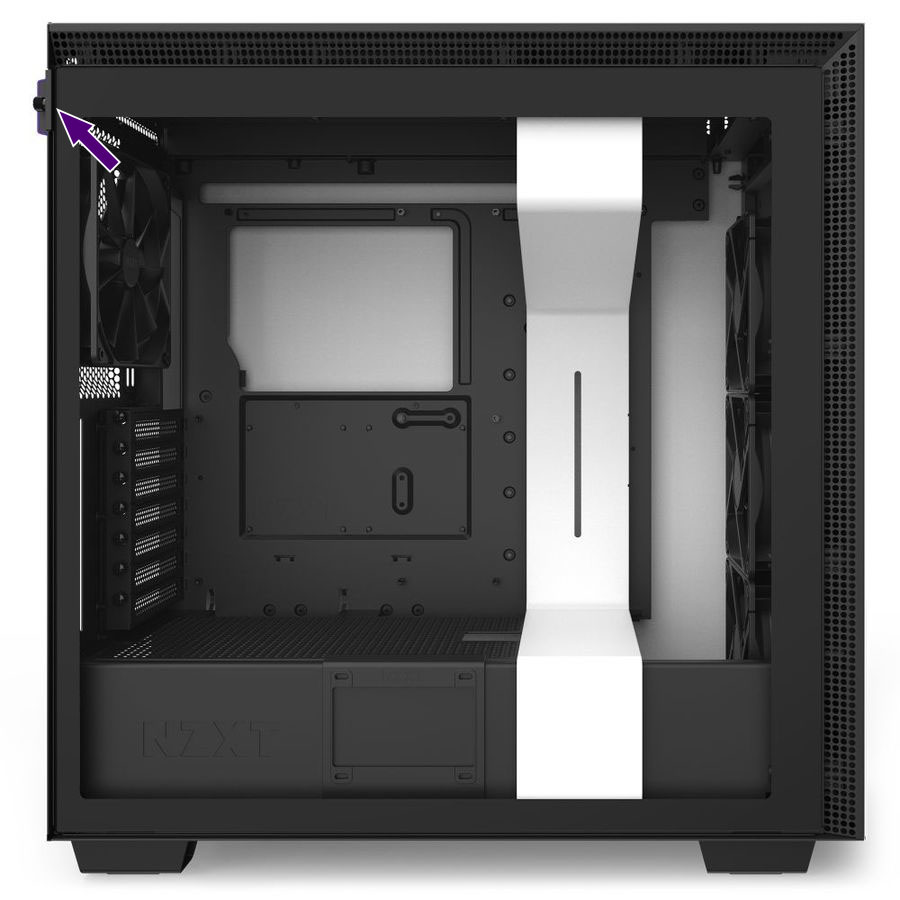

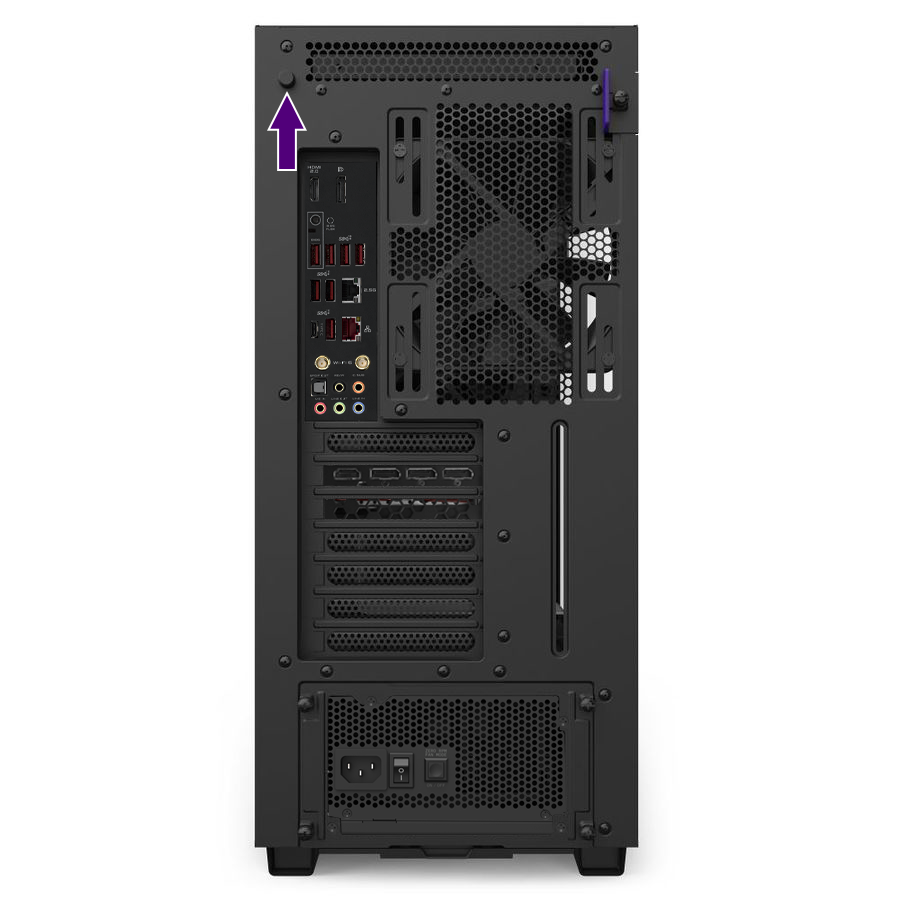

Löse zunächst die Sicherungsschraube, mit der die Glasscheibe am Gehäuse befestigt ist (siehe unten): Um die Glasscheibe zu entfernen, ziehe die Glasscheibe mit der Metalllasche von der Oberseite des Gehäuses weg und hebe sie ab. Um an die Kabel heranzukommen, drückst du auf die Entriegelungstaste  , die sich auf der Rückseite des Gehäuses befindet, um die Platte zu entriegeln. Zuletzt entfernst du die Kabelschiene, indem du die drei Schrauben an den folgenden Stellen löst:

• Unterseite der Kabelleiste
• Oben auf der Kabelleiste (siehe Anleitung unten)
  • NZXT Support - Entfernen der Paneele am H710

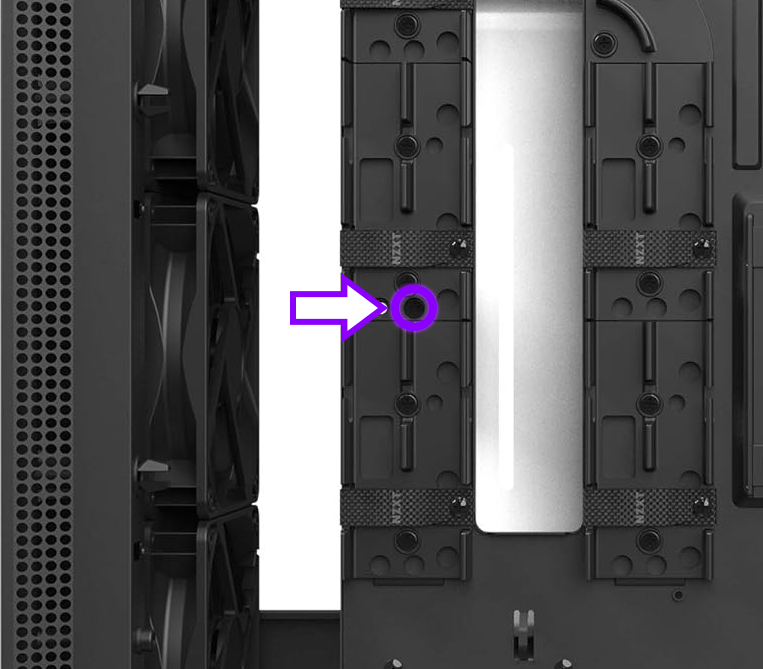

• Rückseite der Kabelleiste (unten abgebildet)

Schritt 2 - Entfernen des Smart Device V2

Das Smart Device V2 befindet sich in der oberen rechten Ecke hinter der Stelle, an der zuvor die Kabelleiste installiert war. Trenne die folgenden Verbindungen vom Smart Device V2:

• Alle Ventilatoren, die an die FAN 1-3 Header angeschlossen sind
• Alle RGB-Geräte, die an die LED 1 und 2 Header angeschlossen sind
• Der interne USB 2.0-Anschluss auf dem Motherboard
• Der SATA-Stromanschluss am Stromversorgungskabel

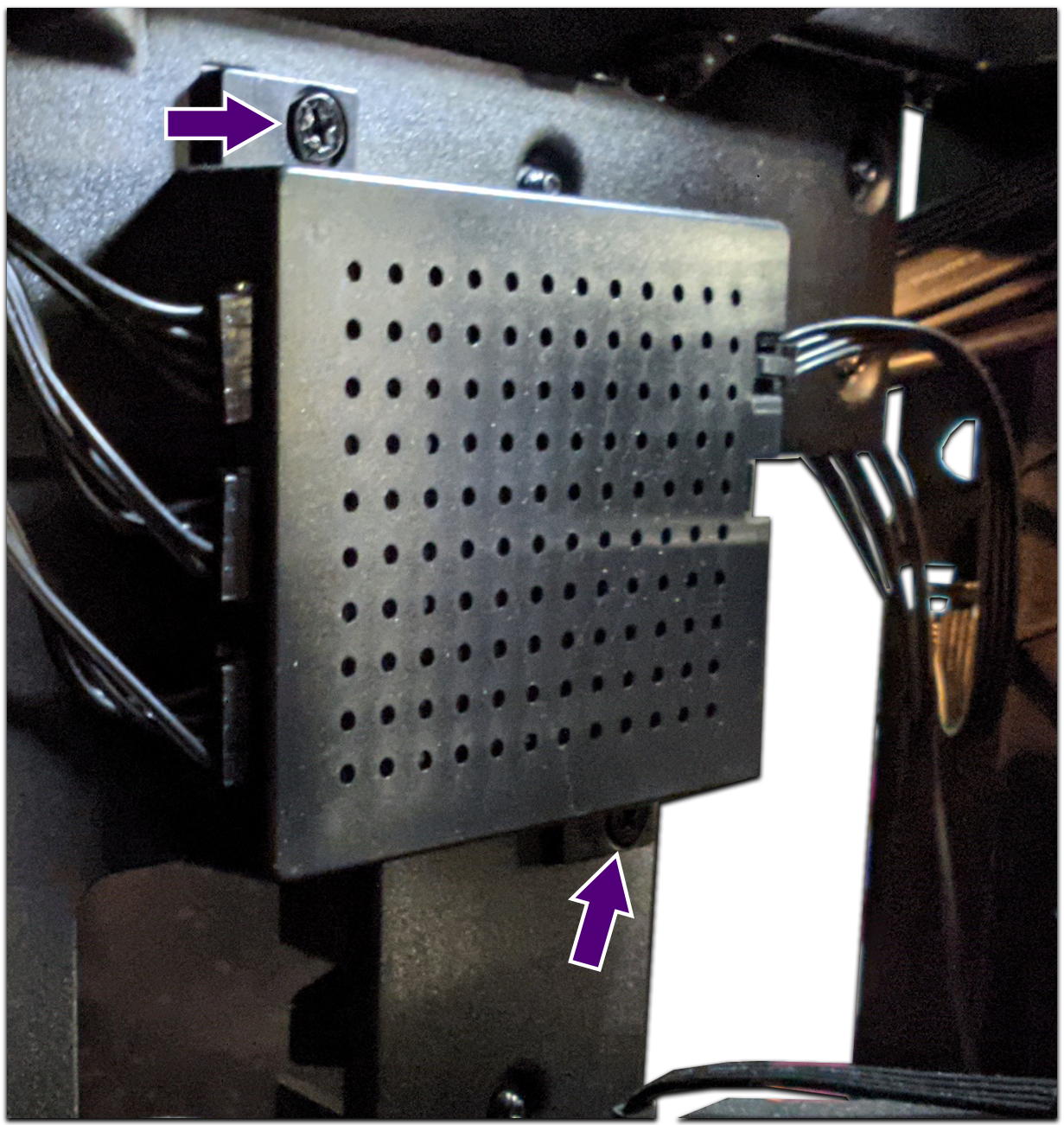

Entferne von hier aus die beiden Schrauben mit den Laschen, wie in der Abbildung unten gezeigt:

Sobald die Schrauben entfernt sind, lässt sich das Gerät leicht aus dem Gehäuse herausnehmen.
