Dieser Artikel führt Sie durch den Prozess, Ihr Netzteil auf ein Power-On-Signal zu testen.

Dieser Test, auch bekannt als Jumper-Test oder Paperclip-Test, beinhaltet das Überbrücken der Power On- und Ground-Pins am 24-poligen ATX-Stromkabel des Netzteils. Dazu benötigen Sie Folgendes:

• Eine Metall-Büroklammer oder einen steifen Metalldraht.
• Eine Schere, Drahtschneider oder Seitenschneider (Kneifzange)

Vorbereiten des PCs

Um das System vorzubereiten, stellen Sie den Netzteilschalter auf die O-Position und trennen Sie das Netzkabel. Entfernen Sie anschließend beide Seitenwände vom PC.

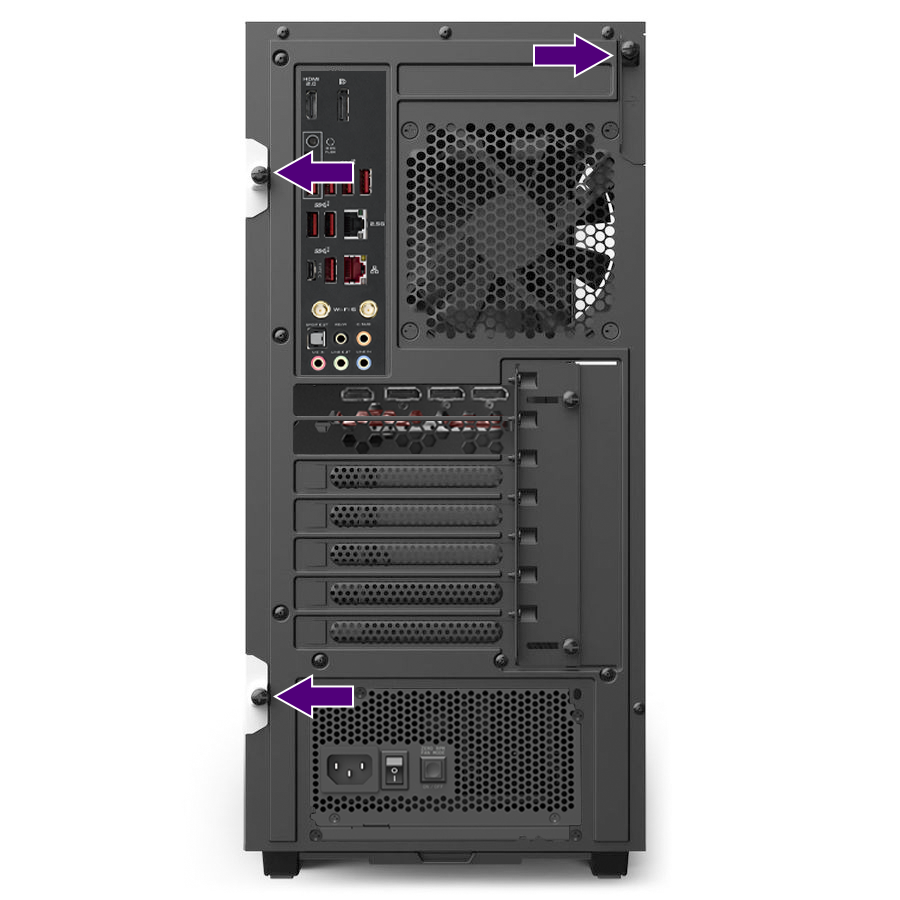

• Bei vielen NZXT H-Serie-Gehäusen mit Ausnahme des NZXT H1 müssen Sie eine einzelne Halteschraube entfernen, die das Glas hält, sowie alle Halteschrauben an der Metall-Seitenwand, wie unten gezeigt.
• Beim H710 gibt es einen Entriegelungsknopf oben links am Gehäuse, um die Metall-Seitenwand zu lösen.
• Bei der H7-Serie sind beide Seitenwände durch Reibung befestigt und können mit den Griffausschnitten auf der Rückseite des PCs entfernt werden.

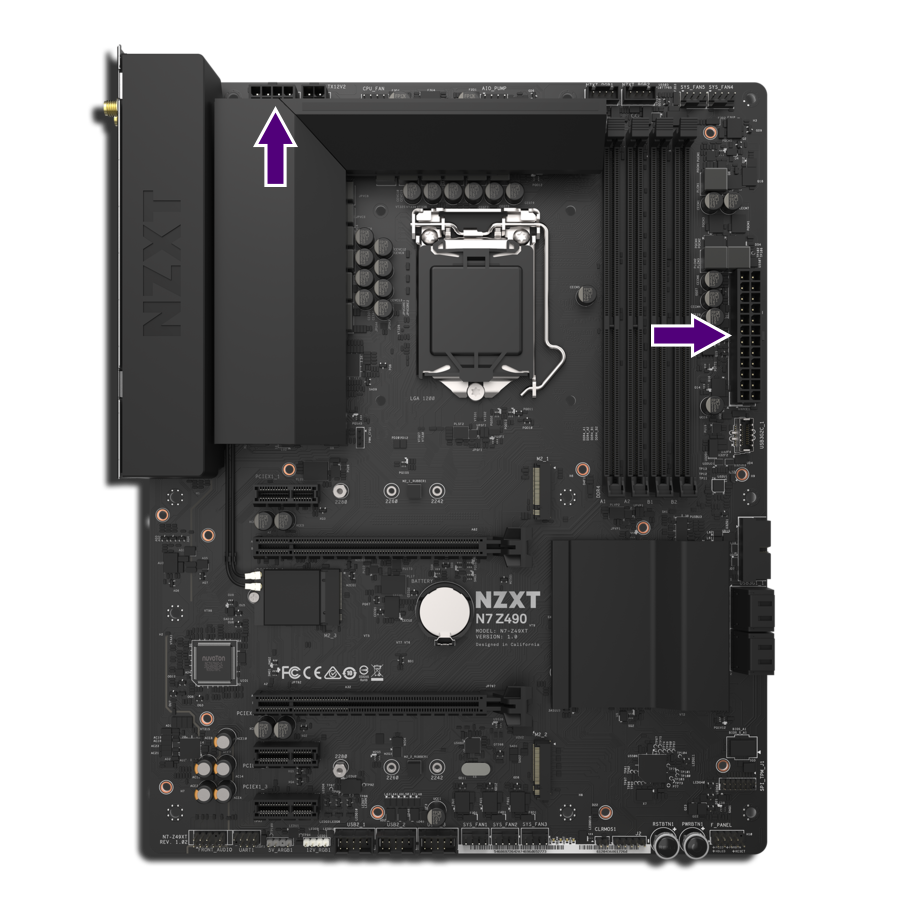

Sobald diese Seitenwände entfernt sind, müssen Sie das Netzteil zuerst vom Mainboard und der Grafikkarte trennen. Unten abgebildet sehen Sie, wo Sie die Netzteilanschlüsse auf Ihrem Mainboard finden. Jeder Anschluss hat eine Halteklammer, die Sie herunterdrücken müssen, um den Anschluss herauszuziehen.

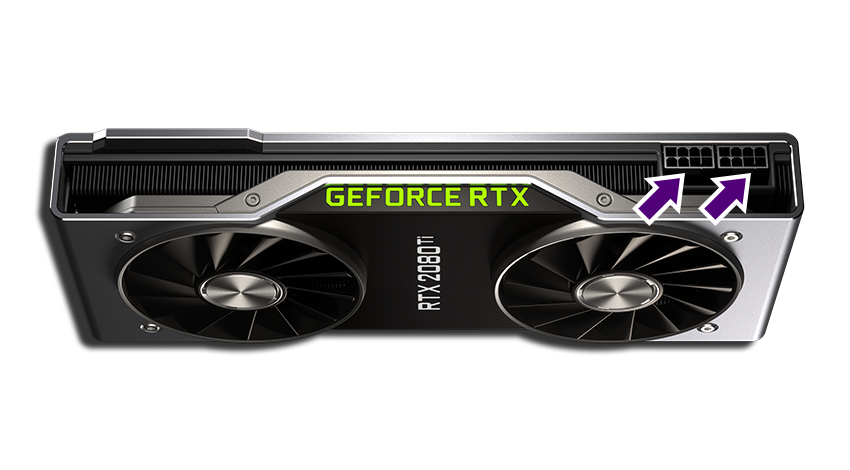

Ihre Grafikkarte hat ebenfalls einen ähnlichen Anschluss wie unten abgebildet, kann jedoch zusätzliche Kabel haben, die Sie abziehen müssen. Auch hier gibt es eine Halteklammer, die Sie herunterdrücken müssen, um das Kabel zu entfernen.

Herstellen eines Jumpers

Nachdem das Netzteil vom System getrennt wurde, können wir nun den Jumper herstellen, der für diesen Test benötigt wird. Einige Netzteile werden mit einem Jumper geliefert, jedoch können Sie bei Verlust oder Nichtvorhandensein eines Jumpers leicht einen aus einer Büroklammer oder einem Stück steifen Drahts wie oben erwähnt herstellen.

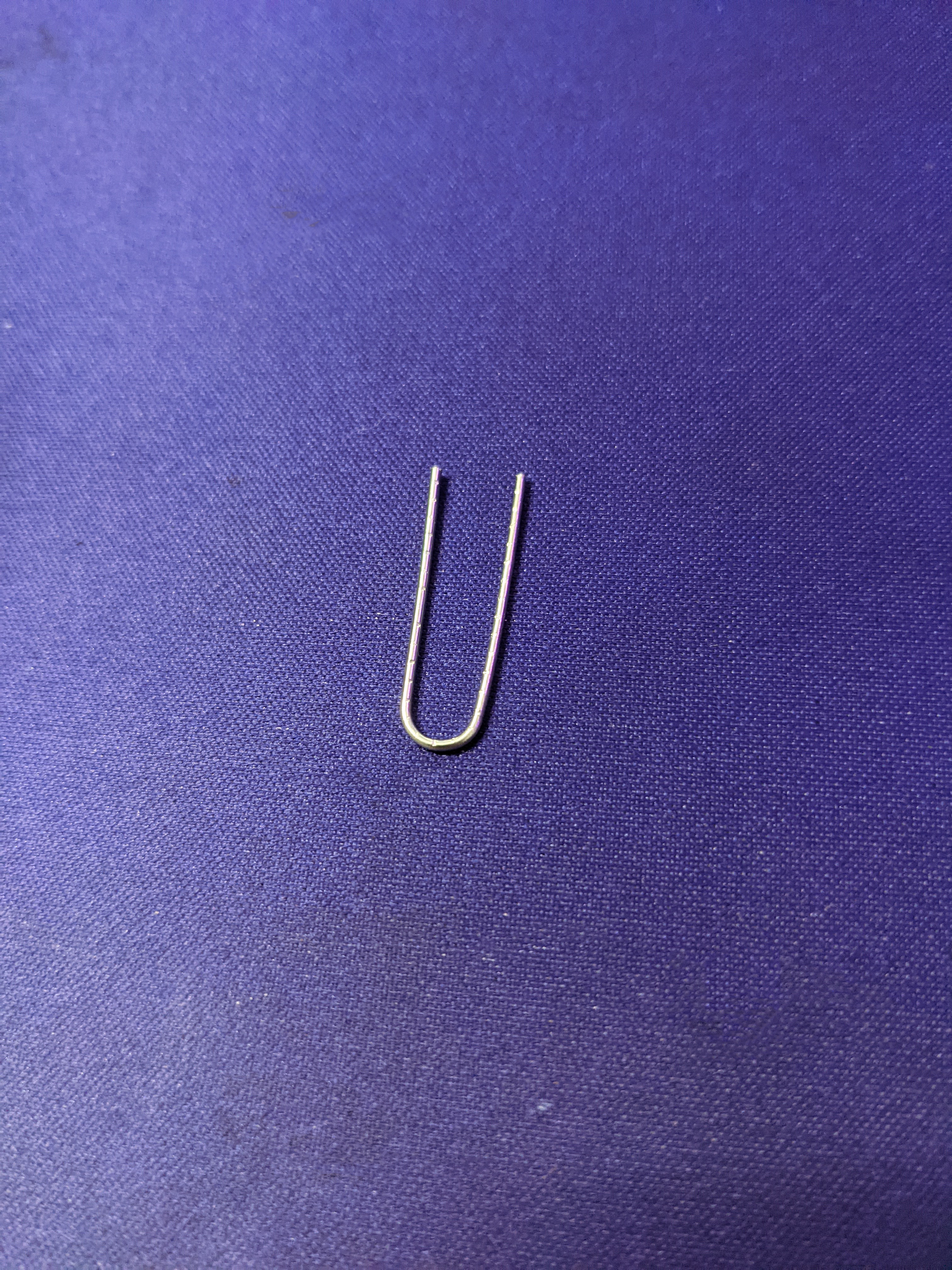

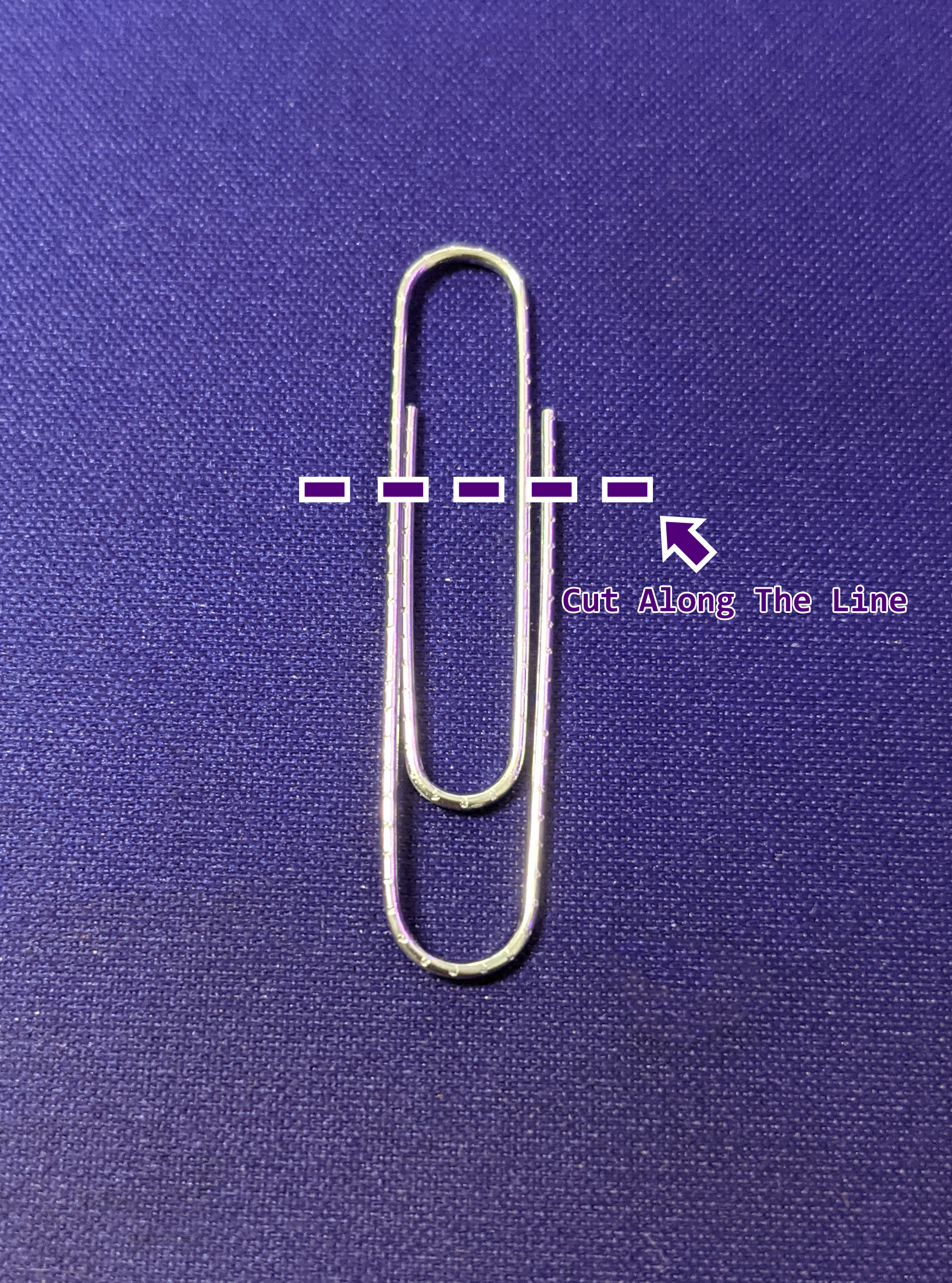

Um einen Jumper mit einer Büroklammer herzustellen, schneiden Sie den inneren Abschnitt der Büroklammer mit einer scharfen Schere, Drahtschneider oder Seitenschneider (Kneifzange) ab. Sie erhalten so einen U-förmigen Jumper wie unten abgebildet.

Falls die Büroklammer eine Gummibeschichtung hat, entfernen Sie bitte die Gummibeschichtung, bevor Sie fortfahren.

Halten Sie den Jumper bereit, richten Sie den Stecker so aus, dass die Halteklammer nach oben zeigt, und stecken Sie den Jumper wie unten gezeigt in den 4. und 5. Pin.

Nachdem der Jumper eingesteckt ist, schließen Sie das Netzteilkabel wieder an das Netzteil an und stellen Sie sicher, dass bei Ihrem Netzteil der Zero-RPM-Modus deaktiviert ist. Diese Funktion kann verschiedene Namen haben und wird durch einen Schalter neben dem Netzteilschalter gesteuert.

• Quiet Mode
• Eco Mode
• Zero RPM Mode

Anweisungen zum Deaktivieren des Zero-RPM-Modus finden Sie im Benutzerhandbuch Ihres Netzteils.

Nachdem die Stromversorgung angeschlossen und der Zero-RPM-Modus deaktiviert wurde, schalten Sie das Netzteil auf die I-Position. Sie können jetzt hören, wie der Netzteillüfter läuft, es ist jedoch am besten, visuell zu überprüfen, ob der Lüfter im System tatsächlich dreht. Falls das Netzteil im Gehäuse installiert ist, müssen Sie eventuell einen Luftfilter entfernen, um freie Sicht auf das Netzteil und seinen Lüfter zu haben.

Wenn Ihr Netzteillüfter sich dreht, ist dies ein starkes Indiz dafür, dass das Netzteil mit Strom versorgt wird und ein Power-On-Signal erhält, was das Netzteil selbst als Fehlerquelle ausschließen kann.

Wenn sich der Netzteillüfter nicht dreht, bedeutet dies, dass das Netzteil entweder keinen Strom erhält oder kein Power-On-Signal akzeptieren kann.

Nachdem der Test abgeschlossen ist, schalten Sie das Netzteil aus und trennen Sie das Netzkabel. Wenden Sie sich anschließend mit den Ergebnissen an Ihren Kundensupport-Mitarbeiter, um weitere Unterstützung zu erhalten.
