H210 Anleitung

Diese Anleitung bezieht sich speziell auf das im Jahr 2019 veröffentlichte H210-Gehäuse. Dieses Gehäusemodell kann leicht durch Überprüfung der Modellnummer auf der Rückseite des Gehäuses identifiziert werden.

Gehäusename Modellnr.
H210 CA-H210B
H210i CA-H210i

Für diese Anleitung benötigen Sie Folgendes:

  • Einen Philips-Schraubendreher #1
  • Ein Ersatz-H210 oberes I/O-Modul (auch USB-Modul genannt)
  • (Empfohlen) Ein magnetisches Teiletablett oder Organizer

Vorbereitung des Gehäuses

Um das obere I/O-Modul zu ersetzen, beginnen Sie damit, die Seitenplatte aus gehärtetem Glas und die Metall-Seitenplatte zu entfernen, indem Sie die Schrauben auf der Rückseite des Gehäuses wie unten gezeigt lösen. Dies sind festsitzende Schrauben, die an der Platte verbleiben. Versuchen Sie nicht, die Schrauben zu entfernen.


Nachdem die Schrauben gelockert sind, entfernen Sie die Platten und legen Sie sie beiseite. Um die Metall-Frontplatte zu entfernen, greifen Sie die Platte von der Unterseite der unteren Kante und ziehen Sie sie fest nach außen. Die Platte ist reibungsgelagert und sollte mit etwas Kraft abgehen.


Nach dem Entfernen der Metall-Frontplatte müssen wir den Front-Luftfilter und die Front-Radiatorhalterung entfernen, um vollen Zugang zum Modul zu erhalten. Der Front-Luftfilter wird mit Kunststoffclips gehalten, während die Halterung mit festsitzenden Daumenschrauben befestigt ist.

  • Wenn Sie einen vorn montierten Radiator verwenden, wird empfohlen, den Radiator vor dem Entfernen der Halterung von der Halterung abzuschrauben, um Schäden an den Verbindungsschläuchen zu vermeiden.
  • Wenn Sie vorn montierte Lüfter verwenden, ist es sicher, die Halterung ohne Entfernen der Lüfter zu entfernen.


Nachdem der Front-Luftfilter und die Front-Radiatorhalterung entfernt wurden, haben wir nun vollen Zugang zum Front-I/O-Modul. In diesem Schritt wird empfohlen, das Front-I/O-Modul vor dem Entfernen des Moduls aus dem Gehäuse zu trennen. Alle H210-Serie-Gehäuse verwenden die folgenden Anschlüsse:

  • F_PANEL
  • HD_AUDIO
  • USB 3.1 Gen 1 intern (19-poliger Anschluss)
  • USB 3.1 Gen 2 intern (umkehrbarer Typ-E)


Entfernen des USB-Moduls der Frontplatte

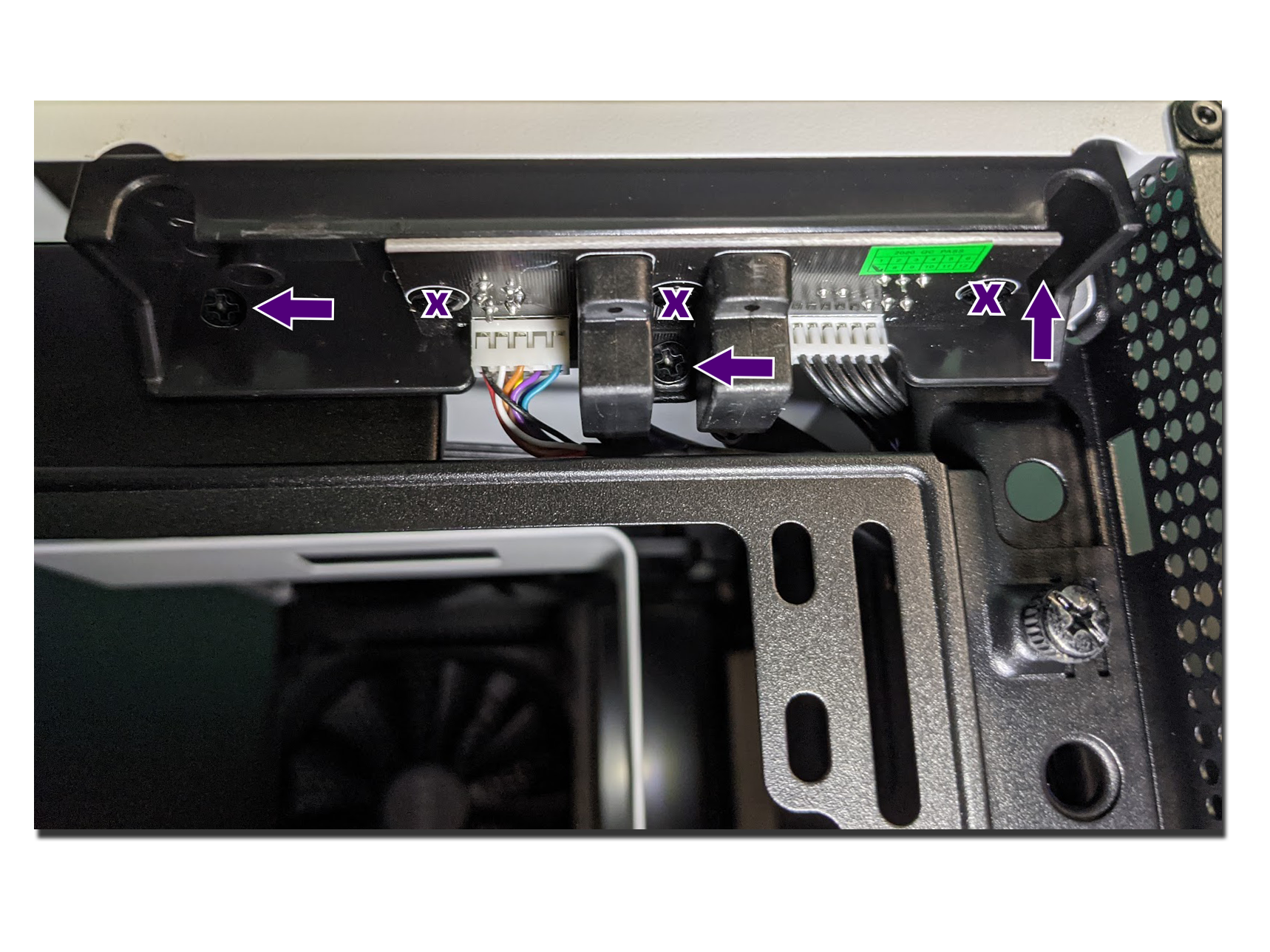

Das I/O-Modul der Frontplatte befindet sich in der oben-rechten Ecke des Gehäuses, wie unten gezeigt. Um das Modul zu entfernen, entfernen Sie die drei mit Pfeilen markierten Schrauben unten. Entfernen Sie nicht die drei mit einem X markierten Schrauben.Screws.png

Um das Ersatzmodul zu installieren, folgen Sie den obigen Anweisungen in umgekehrter Reihenfolge.
