H 系列分线电缆

還有其他問題?提交請求




什么是 H 系列分线电缆?

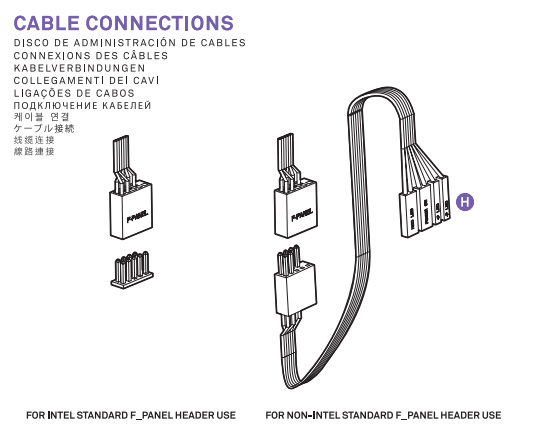

根据机箱的型号和购买时间,您的机箱可能包含 H 系列分线电缆。 该电缆允许任何 NZXT H 系列机箱将其前面板连接器调整为一系列独立连接,以便与主板上的非标准 F_PANEL 连接一起使用。 对于自 2017 年以来生产的大多数主板以及在此之前发布的一些主板,由于主板的设计可能接受标准 F_PANEL 连接器,因此不需要使用该辫子线。

这些特定机箱的手册可能会将标准 F_PANEL 连接器特别称为 "英特尔标准 F_PANEL 接头",但这种布局并非英特尔主板独有,在大多数基于 AMD 的主板上也可以看到。

什么是英特尔标准 F_PANEL 标头?


英特尔标准 F_PANEL 接头的引脚排列分为一排 4 引脚和一排 5 引脚,位于一个 2x5 引脚块中。 在某些主板上,这种布置可能是更大阵列的一部分,其中包括用于额外电源 LED、调试扬声器、机箱入侵开关等的连接。


如果它是一个较大针座的一部分,则需要识别的针脚是:电源 LED 和电源开关连接在 4 针排上,硬盘活动 LED 和重置开关位于 5 针排上。

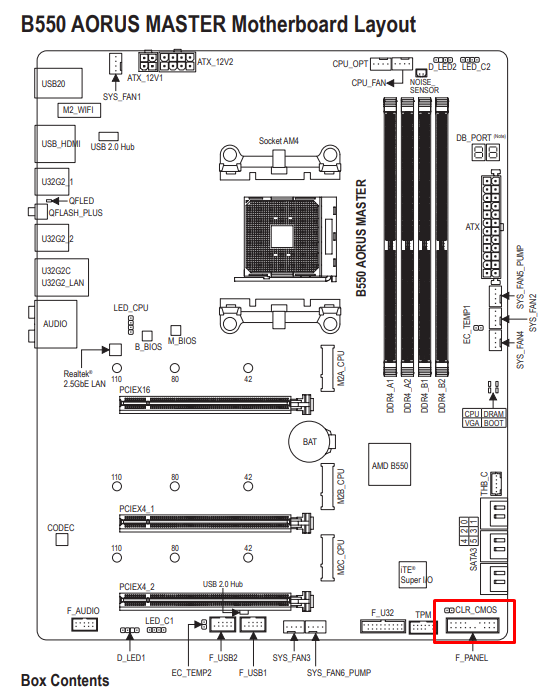

在上图所示的技嘉 B550 Aorus Master 主板中,标准 F_PANEL 针座是主板右下角 F_PANEL 针座的一部分,将与针座的最左侧对齐,相对于主板而言,4 针段是最上面一行。

我需要 H 系列分线电缆吗?

对于大多数现代主板来说,这个问题的答案是 "否",因为大多数制造商都采用了 F_PANEL 布局,甚至将其作为更大的针座连接的一部分。 如果您的主板较旧,或者主板上有非标准阵列,那么您就需要这条电缆。

在此示例中,华硕 Z97-A 主板使用了非标准的前面板接头,无法与 H 系列机箱上的 F_PANEL 接头对齐。 因此,您需要使用 H 系列分线电缆来适配主板。
请注意:,大多数较新的 NZXT 机箱将,不包括 H 系列辫子线。 如果您的主板与 F_Panel 线缆不兼容,请联系我们的客户支持 团队寻求进一步帮助。 联系时,请提供以下信息:

  • 您的 NZXT 机箱型号
  • NZXT 机箱购买证明
  • 您的主板型号
  • 主板前面板针座的图片

如果我们的团队能够确认电缆是所需的 ,我们可能会提供分线电缆。



您是否有任何本指南未涉及的问题或需要进一步帮助? 请随时联系我们的客户支持 团队,我们友好的支持代理将为您提供帮助。
