Dans cet article, nous passerons en revue le processus de test de l'alimentation de votre alimentation et si elle accepte un signal de mise sous tension.

Veuillez noter que ces étapes sont destinées uniquement aux kits de construction de PC et aux PC construits à la maison. Si vous avez acheté un PC NZXT BLD qui est toujours sous garantie, veuillez contacter notre équipe Service client avant de continuer avec ce guide.

Ce test, également connu sous le nom de test de cavalier ou test de trombone, consiste à sauter les broches de mise sous tension et de masse du câble d'alimentation ATX à 24 broches de votre alimentation. Pour ce faire, vous aurez besoin des éléments suivants :

  • Un trombone en métal ou un fil métallique rigide
  • Une paire de ciseaux, pinces coupantes ou pinces coupantes (pinces)

Préparation du PC

Pour préparer le système, placez l'interrupteur d'alimentation sur la position O et débranchez le câble d'alimentation. À partir de là, vous devrez retirer les deux panneaux latéraux du PC.

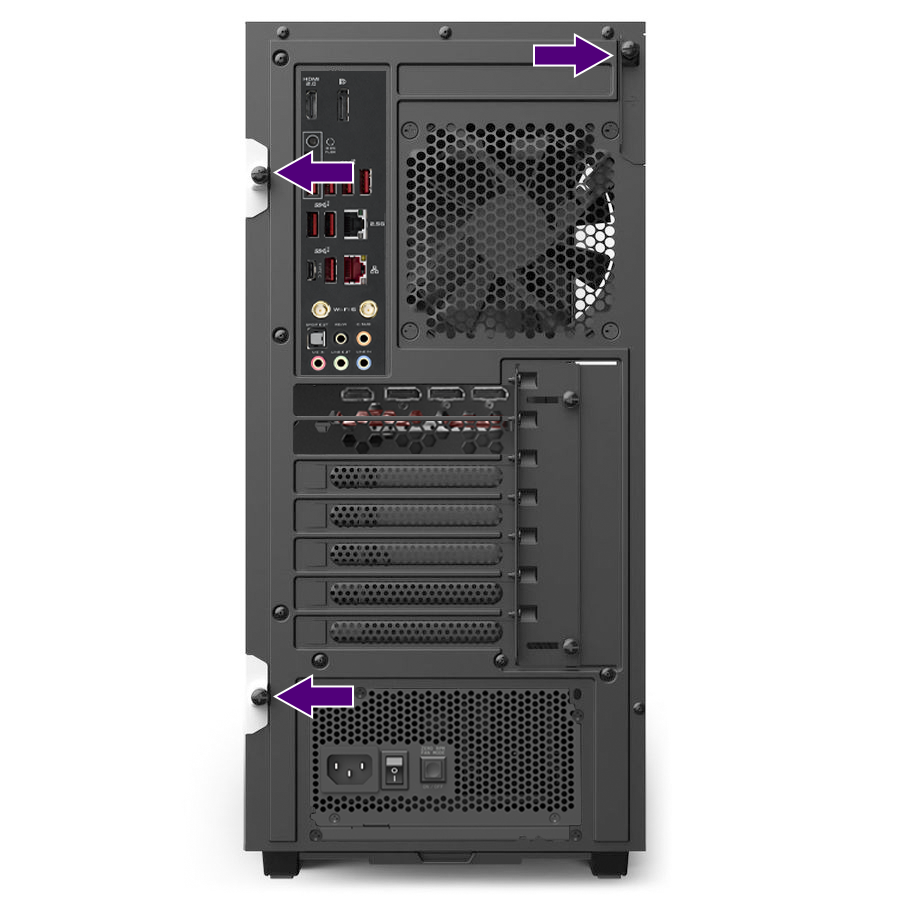

  • Pour de nombreux boîtiers de la série NZXT H, à l'exception du NZXT H1, vous devrez retirer une seule vie de rétention maintenant le verre, ainsi que toutes les vis de rétention sur le panneau latéral métallique, comme indiqué ci-dessous.
  • Pour le H710, il y aura un bouton de déverrouillage en haut à gauche du boîtier pour libérer le panneau latéral métallique.
  • Pour la série de boîtiers H7, les deux panneaux latéraux sont ajustés par friction et peuvent être retirés à l'aide des découpes pour poignées situées à l'arrière du PC.

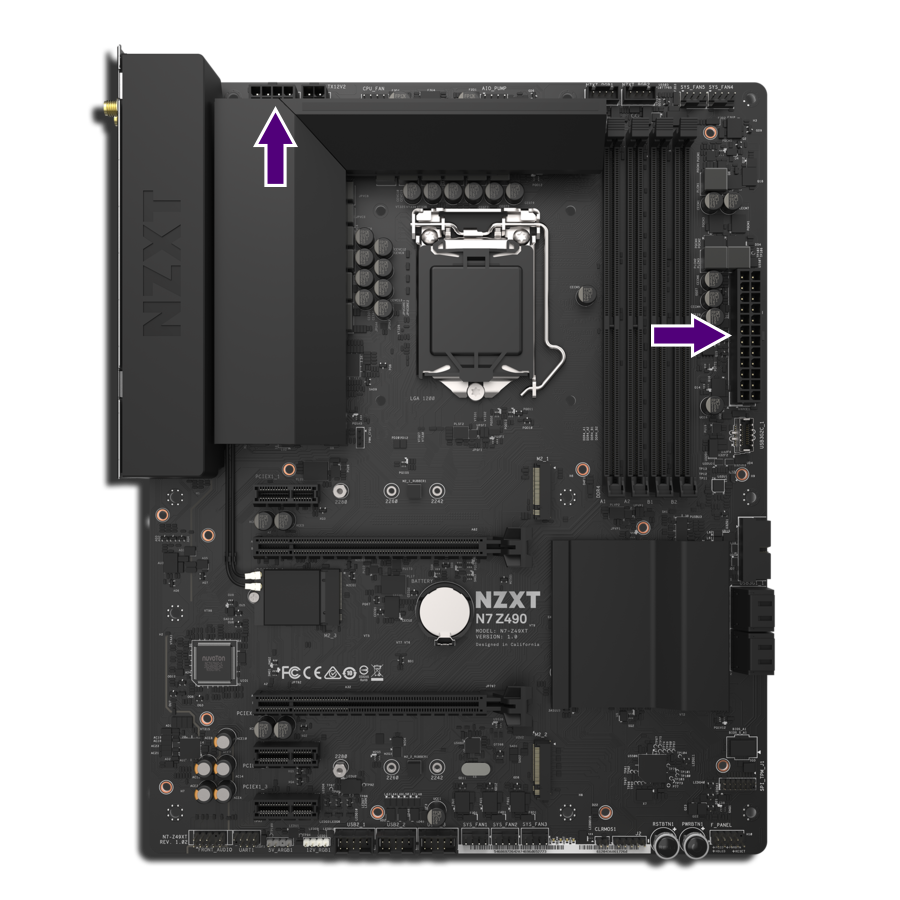

Une fois ces panneaux retirés, tu devras d’abord déconnecter l’alimentation de ta carte mère et de ta carte graphique. La photo ci-dessous t’indique où tu trouveras les connecteurs d’alimentation sur ta carte mère. Chaque connecteur est doté d’une pince crocodile sur laquelle tu devras appuyer pour pouvoir retirer le connecteur.

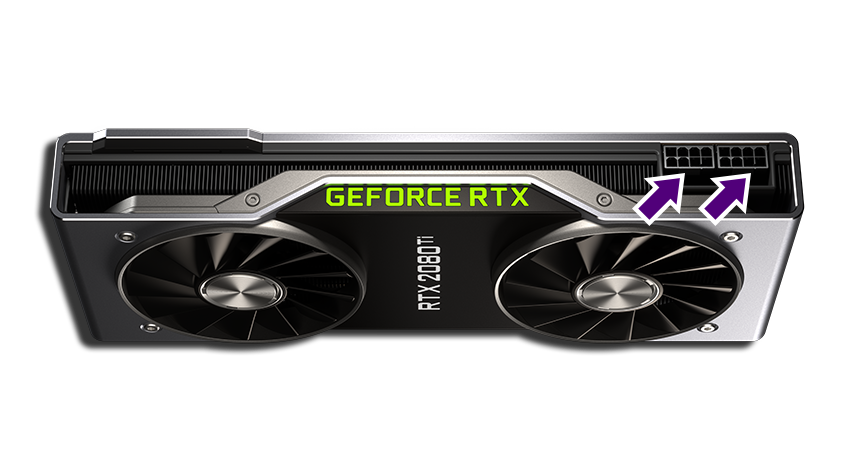

Ta carte graphique sera munie d’un connecteur similaire comme indiqué sur la photo ci-dessous, mais elle pourra avoir des câbles supplémentaires que tu devras débrancher. Comme sur la carte mère, il y a une pince crocodile sur laquelle tu devras appuyer pour retirer le câble.


Faire un pull

L'alimentation étant déconnectée du système, nous pouvons maintenant réaliser le Jumper nécessaire à ce test. Certaines alimentations peuvent être livrées avec un cavalier prêt à l'emploi, mais dans les cas où un cavalier est perdu ou indisponible, vous pouvez facilement en fabriquer un à l'aide d'un trombone ou d'une longueur de fil rigide, comme mentionné ci-dessus.

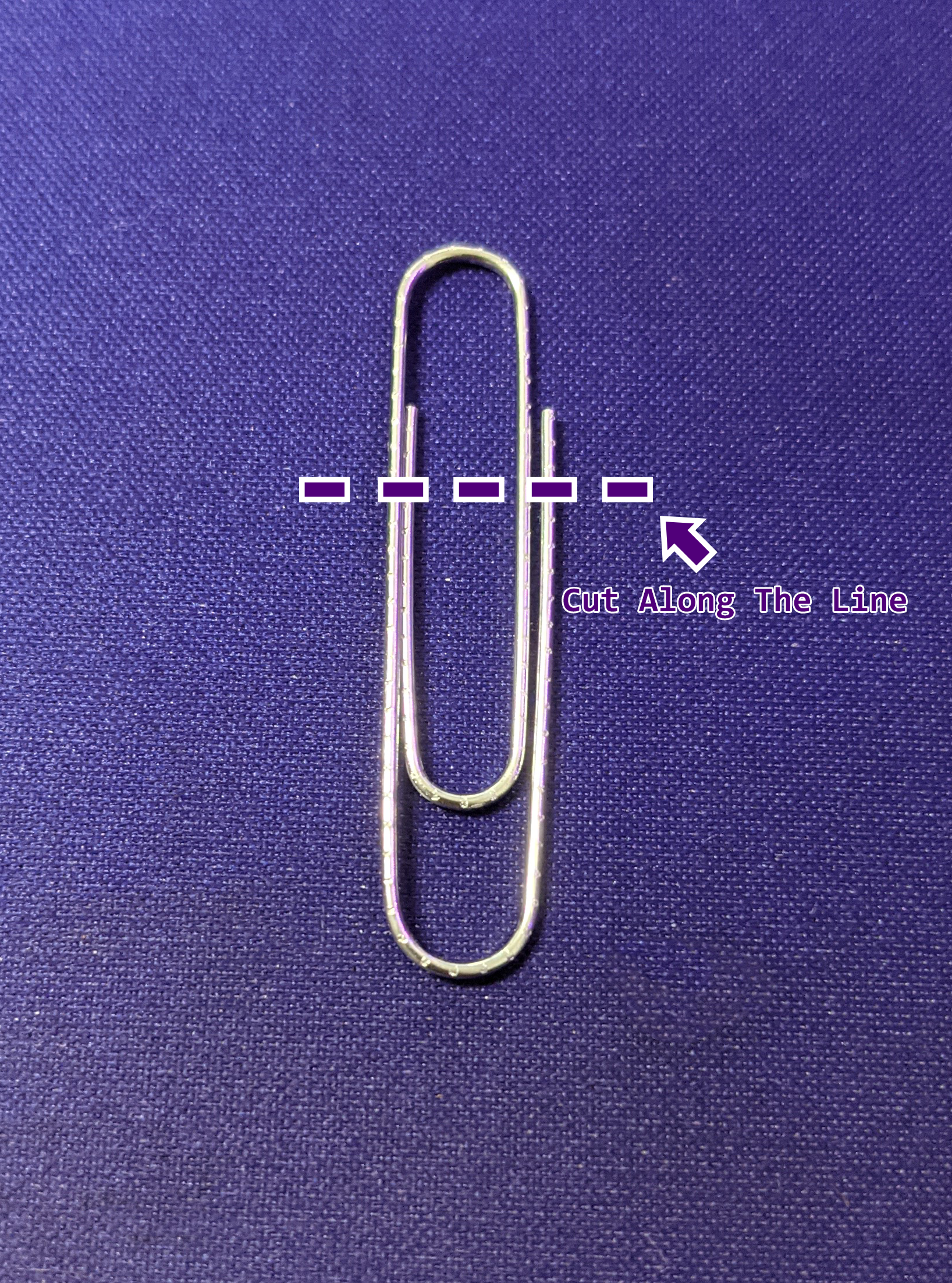

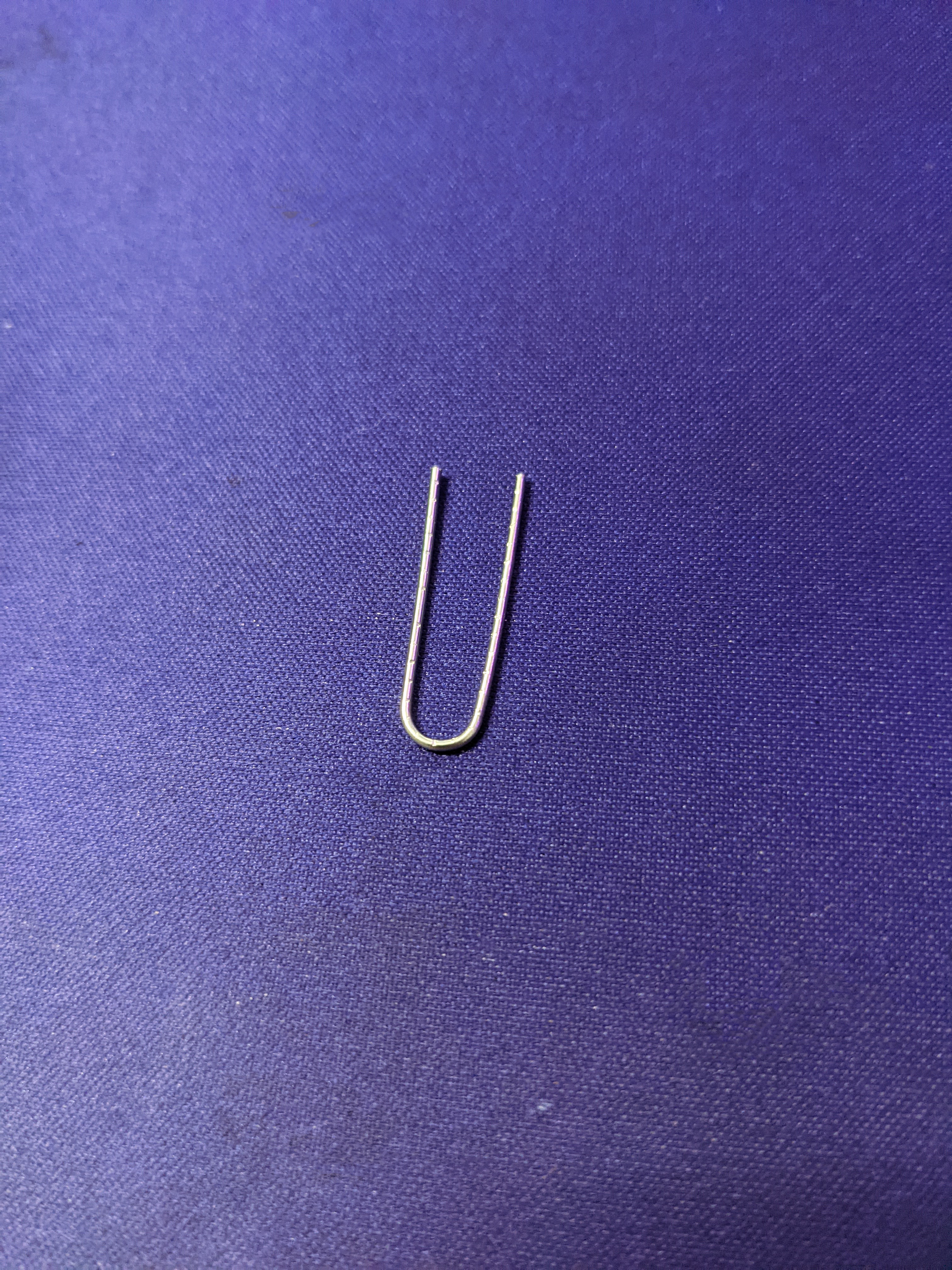

Pour créer un cavalier à l'aide d'un trombone, coupez la partie intérieure du trombone à l'aide d'une paire de ciseaux pointus, d'un coupe-fil ou d'une pince coupante latérale (pince). Cela vous donnera un Jumper en forme de U comme celui illustré ci-dessous.

S'il y a un revêtement en caoutchouc sur le trombone, veuillez retirer le revêtement en caoutchouc avant de continuer.

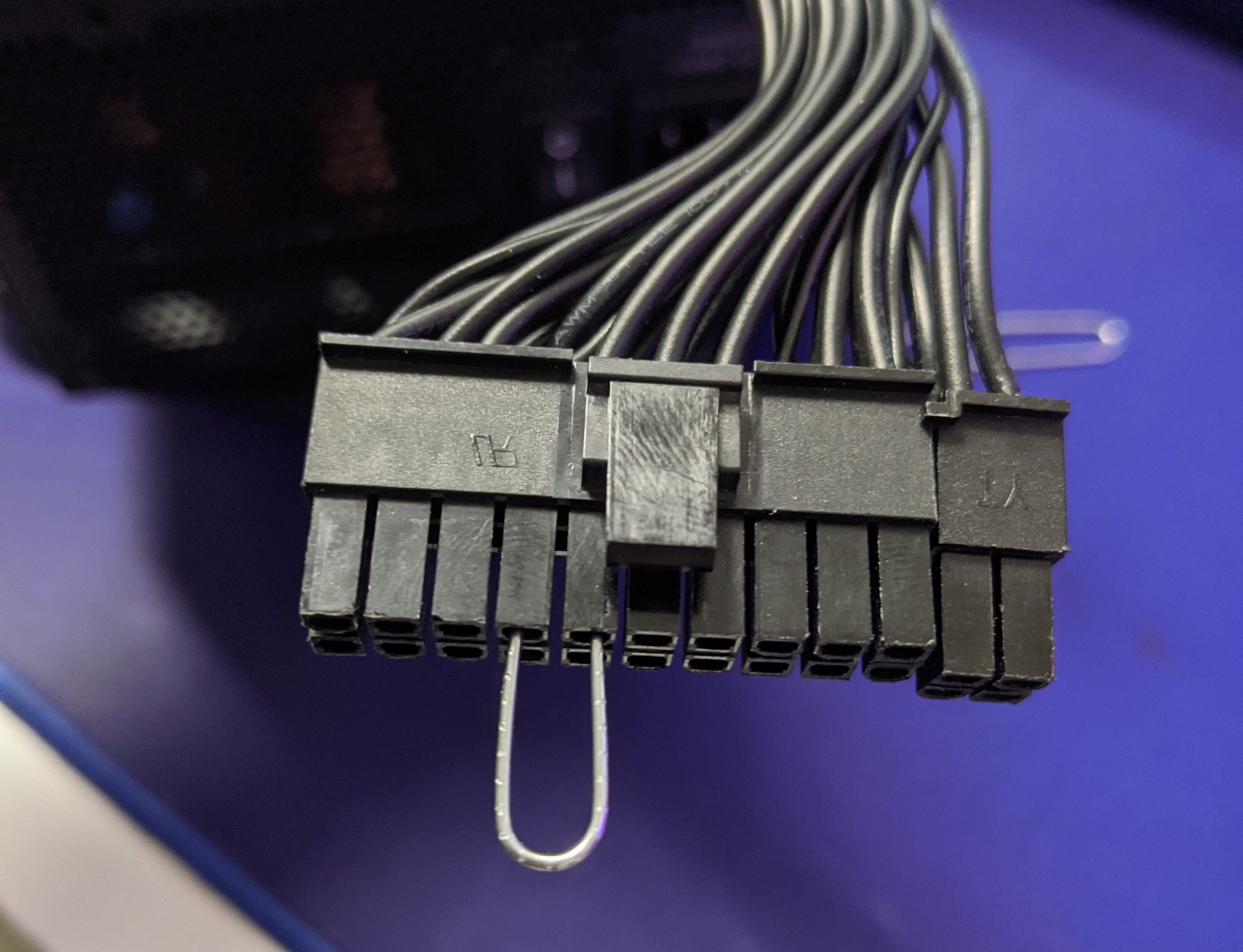

Avec le cavalier en main, orientez le connecteur de manière que le clip de rétention soit orienté vers le haut et insérez le cavalier dans les 4 ème et 5 ème broches comme indiqué ci-dessous.


Une fois le cavalier inséré, rebranchez le câble d'alimentation sur l'alimentation et assurez-vous que si votre alimentation dispose d'un mode Zéro RPM, elle est désactivée. Cette fonctionnalité peut porter l'un des nombreux noms et sera contrôlée par un interrupteur situé à côté de l'interrupteur d'alimentation.

  • Mode silencieux
  • Mode écologique
  • Mode zéro tr/min

Pour obtenir des instructions sur la façon de désactiver le mode Zero RPM, veuillez vous référer au manuel d'utilisation de votre alimentation.

Avec l'alimentation connectée et tout mode Zero RPM désactivé, basculez l'interrupteur de l'alimentation électrique sur la position I. De là, vous pouvez entendre le ventilateur du bloc d'alimentation tourner, mais il est préférable de vérifier visuellement que le ventilateur tourne sur le système. Si le bloc d'alimentation est installé dans un boîtier, vous devrez peut-être retirer un filtre à air pour avoir une vue dégagée sur le bloc d'alimentation et son ventilateur.

Si le ventilateur de votre bloc d'alimentation tourne, cela indique clairement que le bloc d'alimentation est alimenté et reçoit un signal de mise sous tension, ce qui peut aider à exclure le bloc d'alimentation lui-même comme point de défaillance.

Si le ventilateur de votre bloc d'alimentation ne tourne pas, cela indique que le bloc d'alimentation ne reçoit pas d'alimentation ou qu'il est incapable d'accepter un signal de mise sous tension.

Une fois le test terminé, coupez l'alimentation électrique et débranchez le câble d'alimentation, puis contactez votre agent du service client avec les résultats pour obtenir une assistance supplémentaire.
