Was ist das Breakout-Kabel der H-Serie?

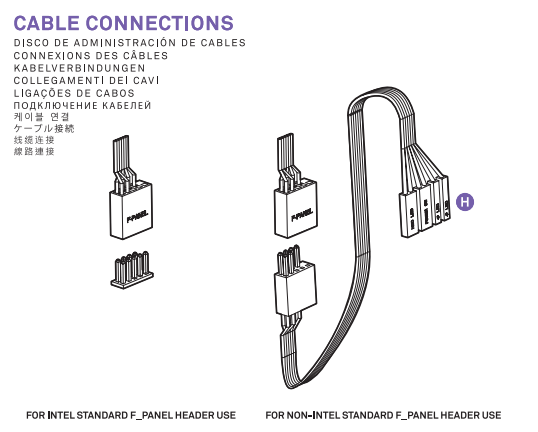

Je nach Modell und Zeitpunkt des Kaufs deines Koffers kann es sein, dass das Breakout-Kabel der H-Serie in deinem Koffer enthalten war. Mit diesem Kabel kann jedes NZXT-Gehäuse der H-Serie seinen Frontpanel-Anschluss in eine Reihe von Einzelanschlüssen umwandeln, die mit nicht standardisierten F_PANEL-Anschlüssen auf deinem Motherboard verwendet werden können. Für die meisten Motherboards, die seit 2017 hergestellt wurden, sowie für einige, die vor diesem Zeitpunkt veröffentlicht wurden, ist dieses Breakout-Kabel nicht erforderlich, da das Board möglicherweise für den Standard F_PANEL-Anschluss ausgelegt ist.

In den Handbüchern dieser Fälle wird der Standard F_PANEL-Anschluss als "Intel Standard F_PANEL Header" bezeichnet, aber dieses Layout ist nicht nur auf Intel-Motherboards zu finden, sondern auch auf den meisten AMD-Motherboards.

Was ist der Intel Standard F_PANEL Header?

Der Intel Standard F_PANEL Header ist eine Pin-Anordnung, die in eine Reihe mit 4 Pins und eine Reihe mit 5 Pins aufgeteilt ist und sich in einem 2x5-Pin-Block befindet. Auf manchen Motherboards kann diese Anordnung Teil eines größeren Arrays sein, das Anschlüsse für zusätzliche Power-LEDs, einen Debug-Lautsprecher, einen Chassis Intrusion Switch usw. enthält.

Wenn er Teil einer größeren Stiftleiste ist, befinden sich die Anschlüsse für die Power-LED und den Power-Schalter gemeinsam auf der 4-poligen Reihe, während die HDD-Aktivitäts-LED und der Reset-Schalter auf der 5-poligen Reihe liegen.

Im Fall des oben gezeigten Gigabyte B550 Aorus Master-Motherboards ist der Standard F_PANEL-Header ein Teil des F_PANEL-Headers, der sich in der unteren rechten Ecke des Motherboards befindet, und wird mit der linken Seite des Headers ausgerichtet, wobei das 4-Pin-Segment die oberste Reihe relativ zum Motherboard ist.

Brauche ich das H-Series Breakout Cable?

Für die meisten modernen Motherboards lautet die Antwort auf diese Frage "nein", da die meisten Hersteller das F_PANEL-Layout auch als Teil größerer Header-Anschlüsse übernommen haben. Wenn du ein älteres Motherboard oder ein Motherboard mit einem nicht standardisierten Array hast, brauchst du dieses Kabel.

In diesem Beispiel verwendet das ASUS Z97-A Motherboard einen nicht standardisierten Frontpanel-Anschluss, der nicht mit dem F_PANEL-Anschluss der H-Serie übereinstimmt. Aus diesem Grund musst du ein Breakout-Kabel der H-Serie verwenden, um das Motherboard anzupassen.
Bitte beachte: Die meisten neueren NZXT-Gehäuse werden nicht das Breakout-Kabel der H-Serie enthalten. Wenn du ein Motherboard hast, das nicht mit dem F_Panel Kabel kompatibel ist, wende dich bitte an unser Kundensupport Team, um weitere Hilfe zu erhalten. Wenn du dich meldest, gib bitte folgende Informationen an:
